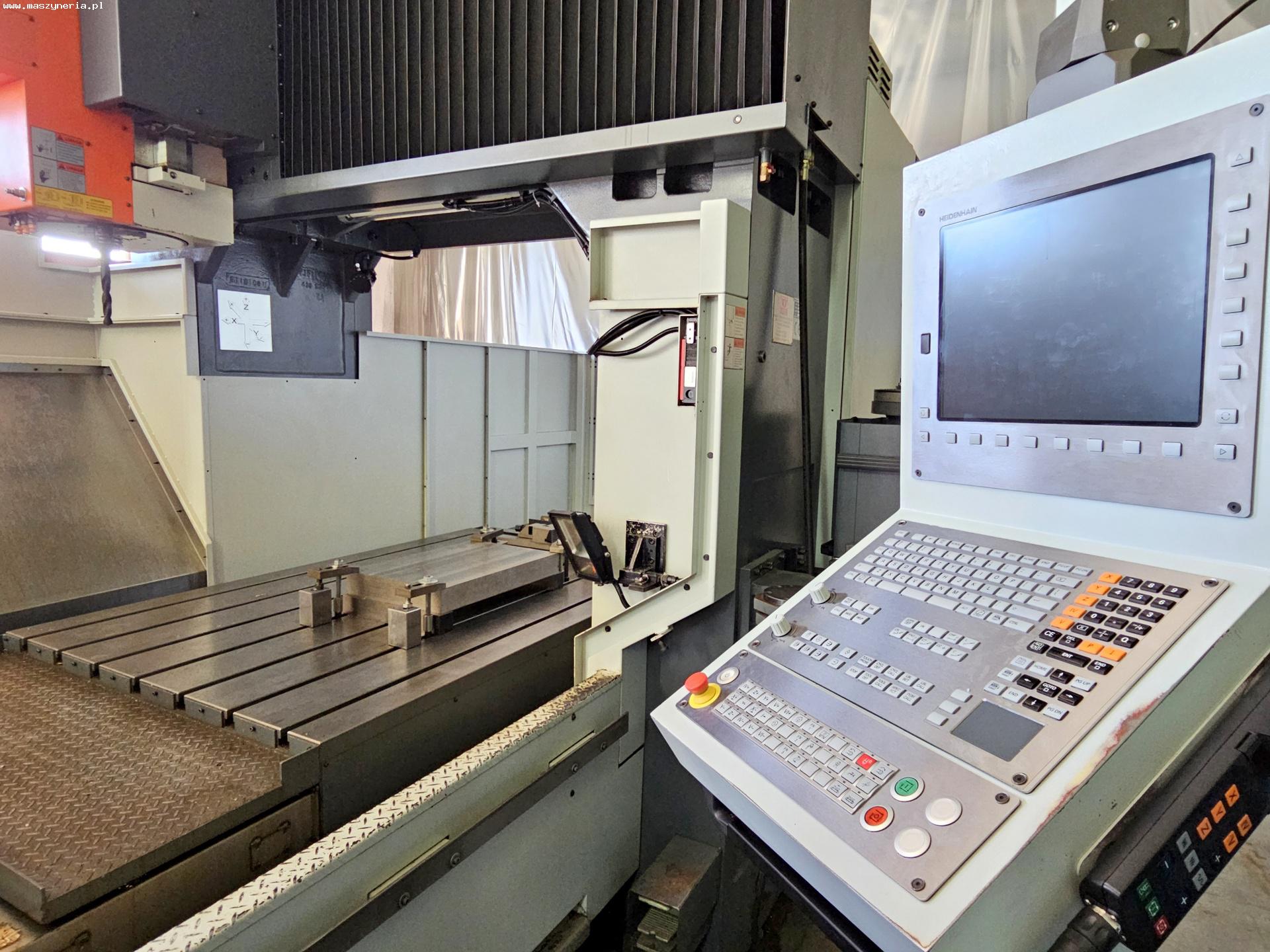

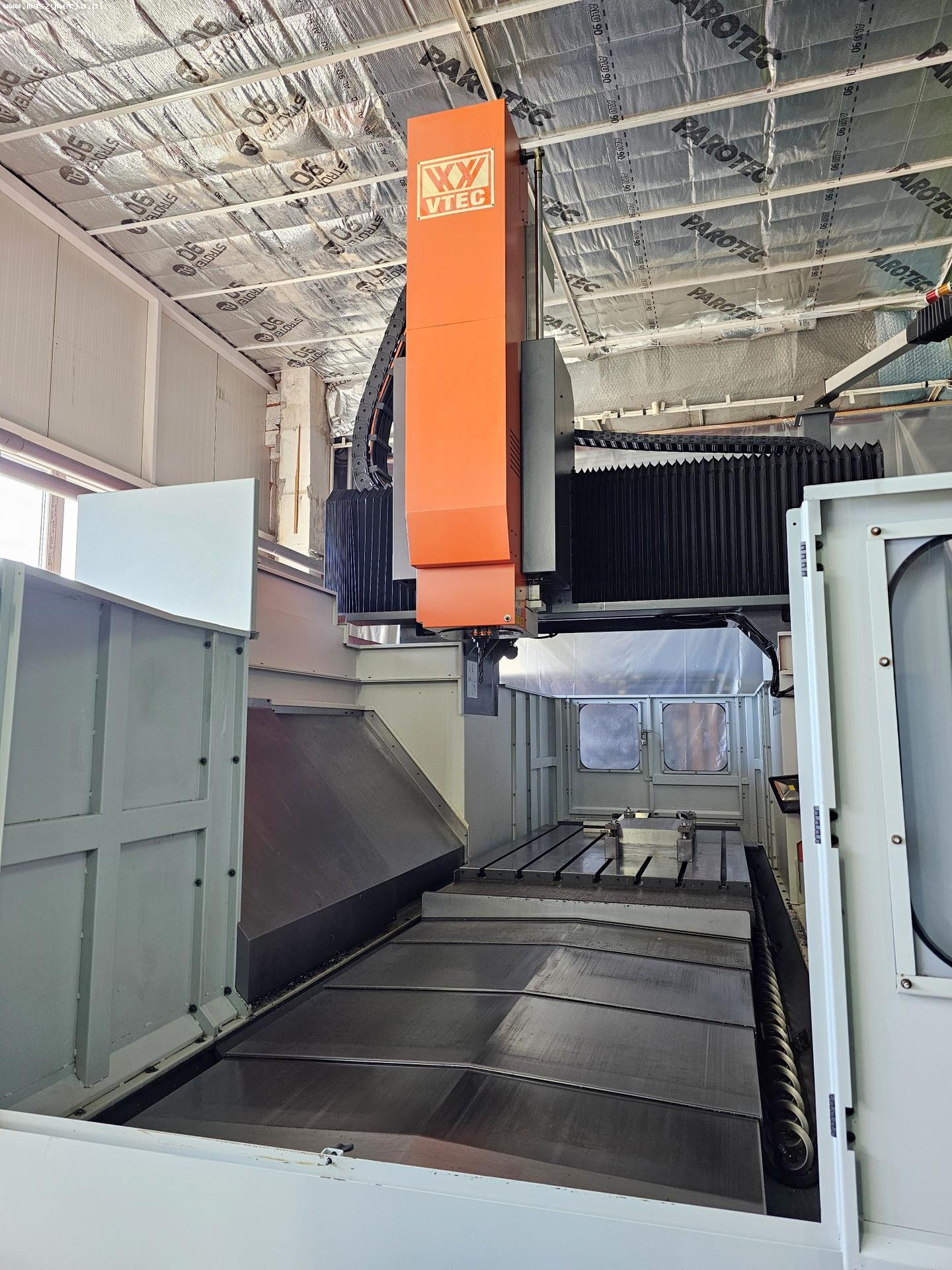

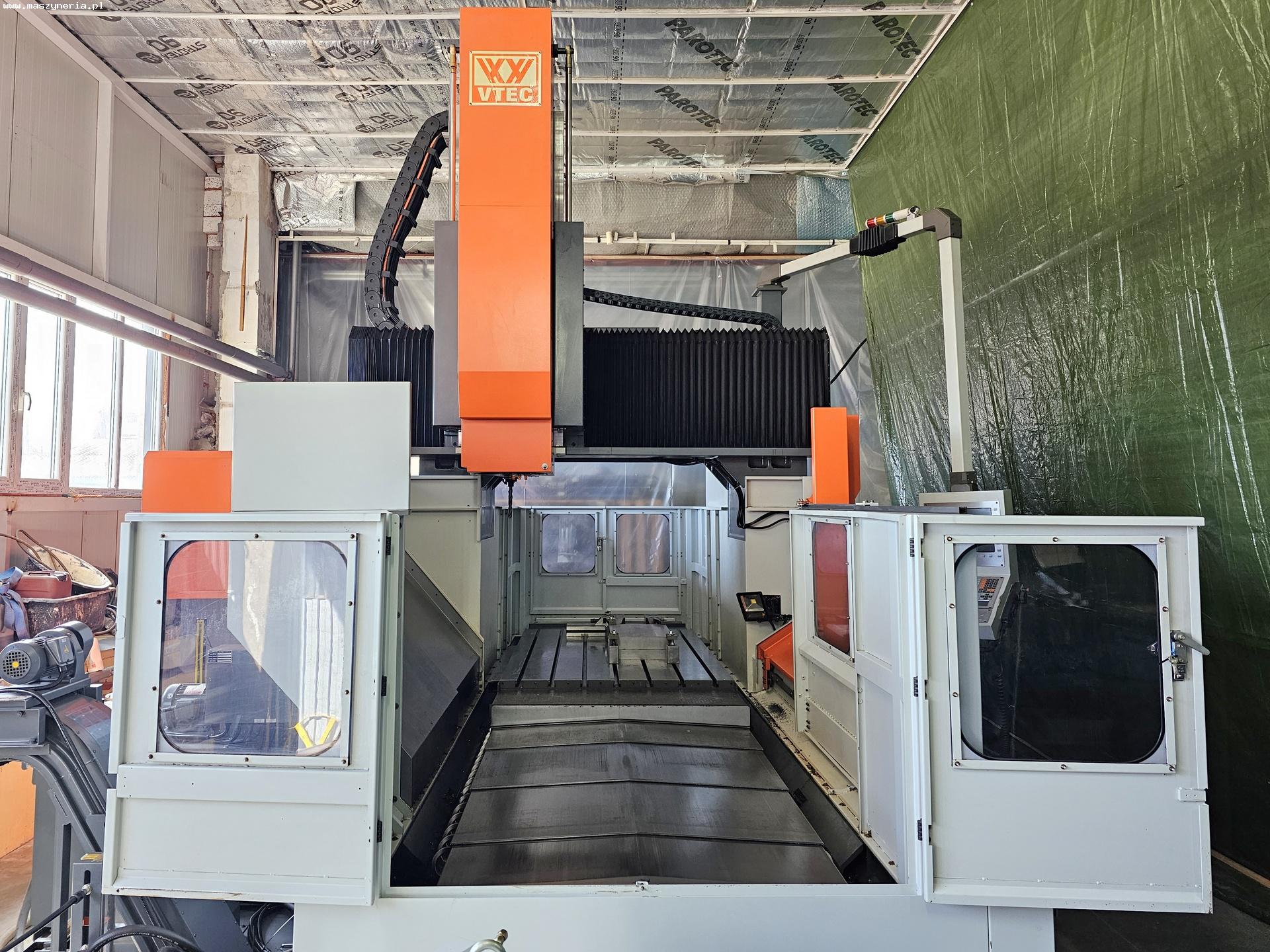

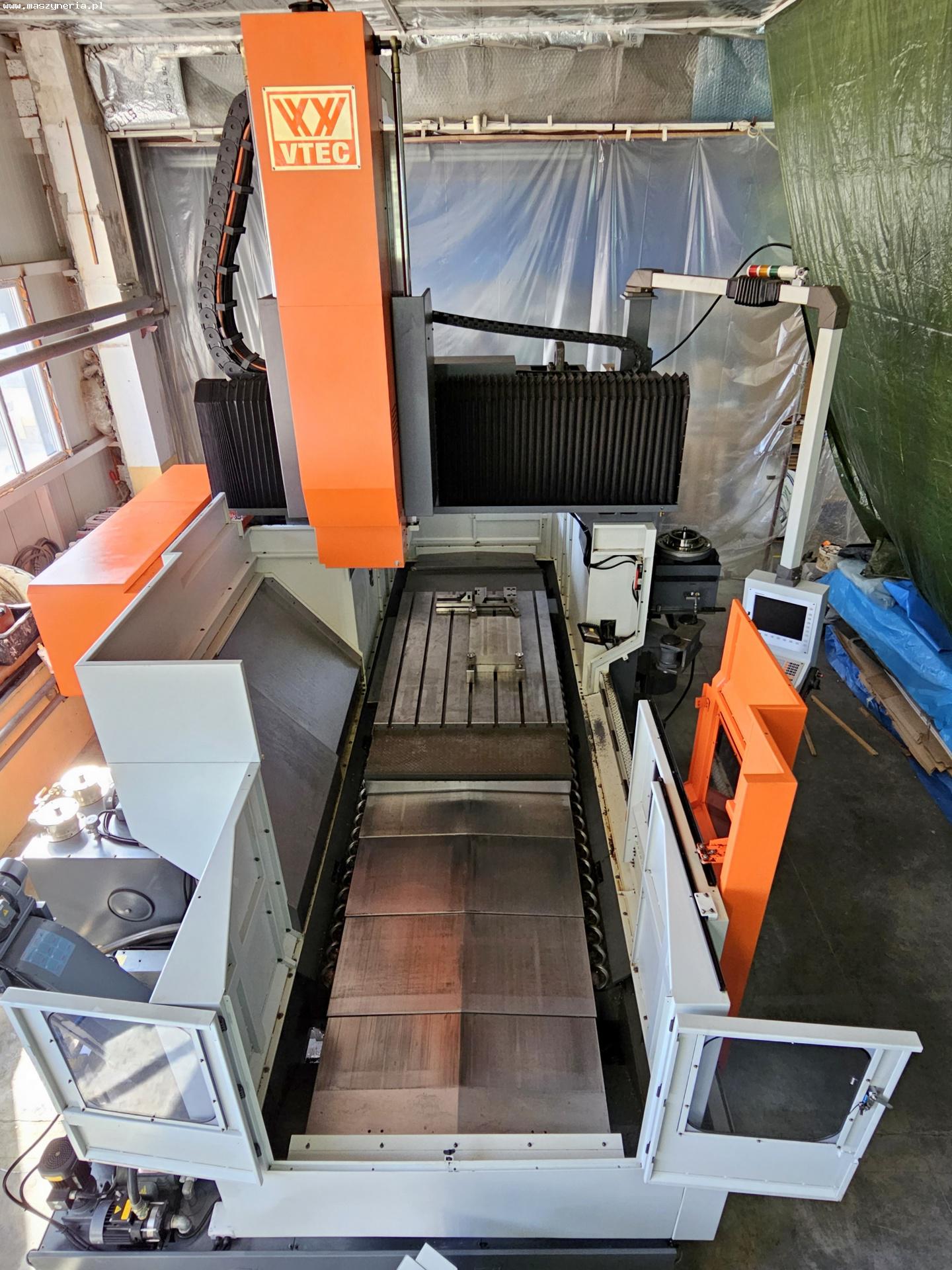

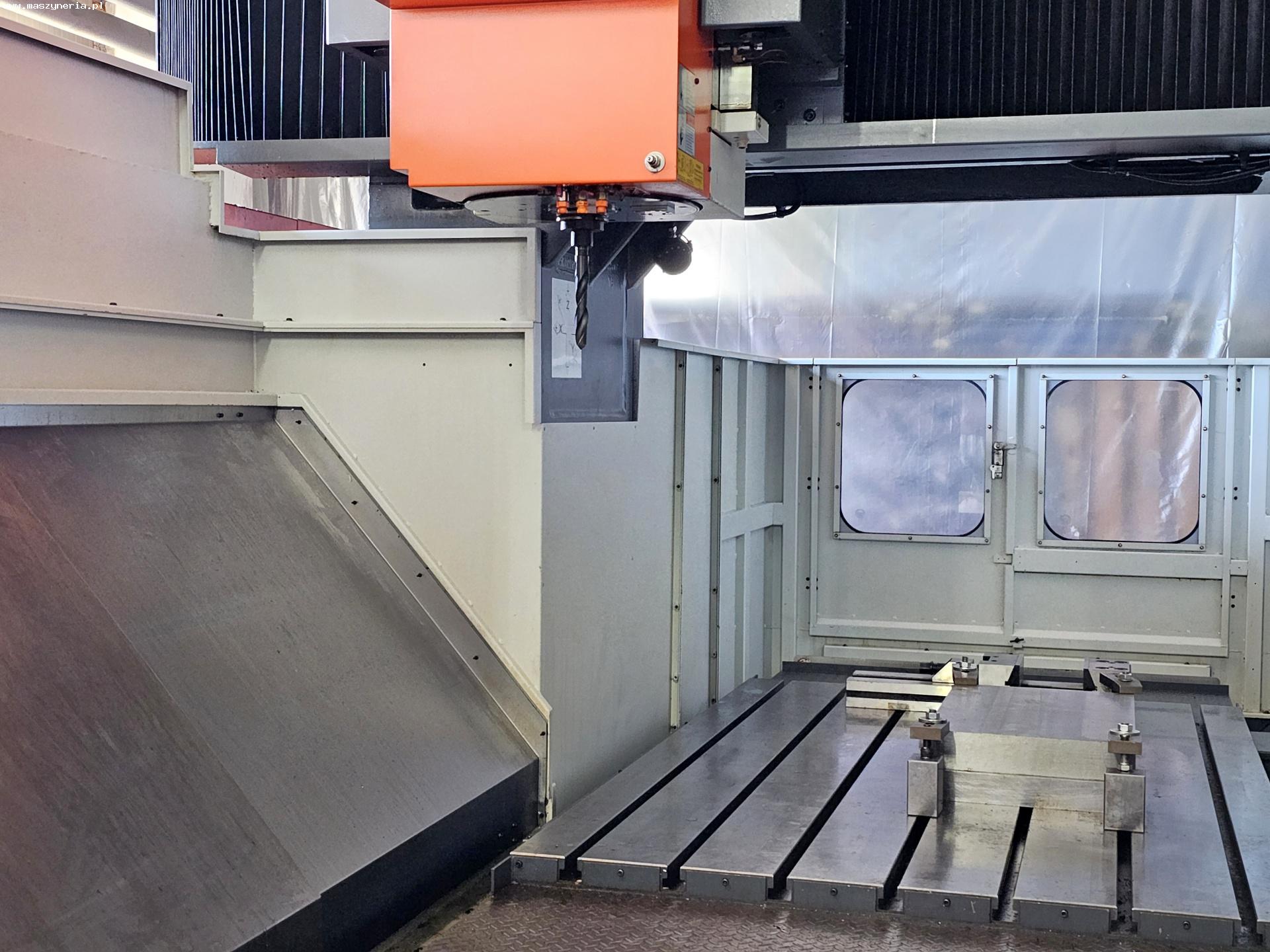

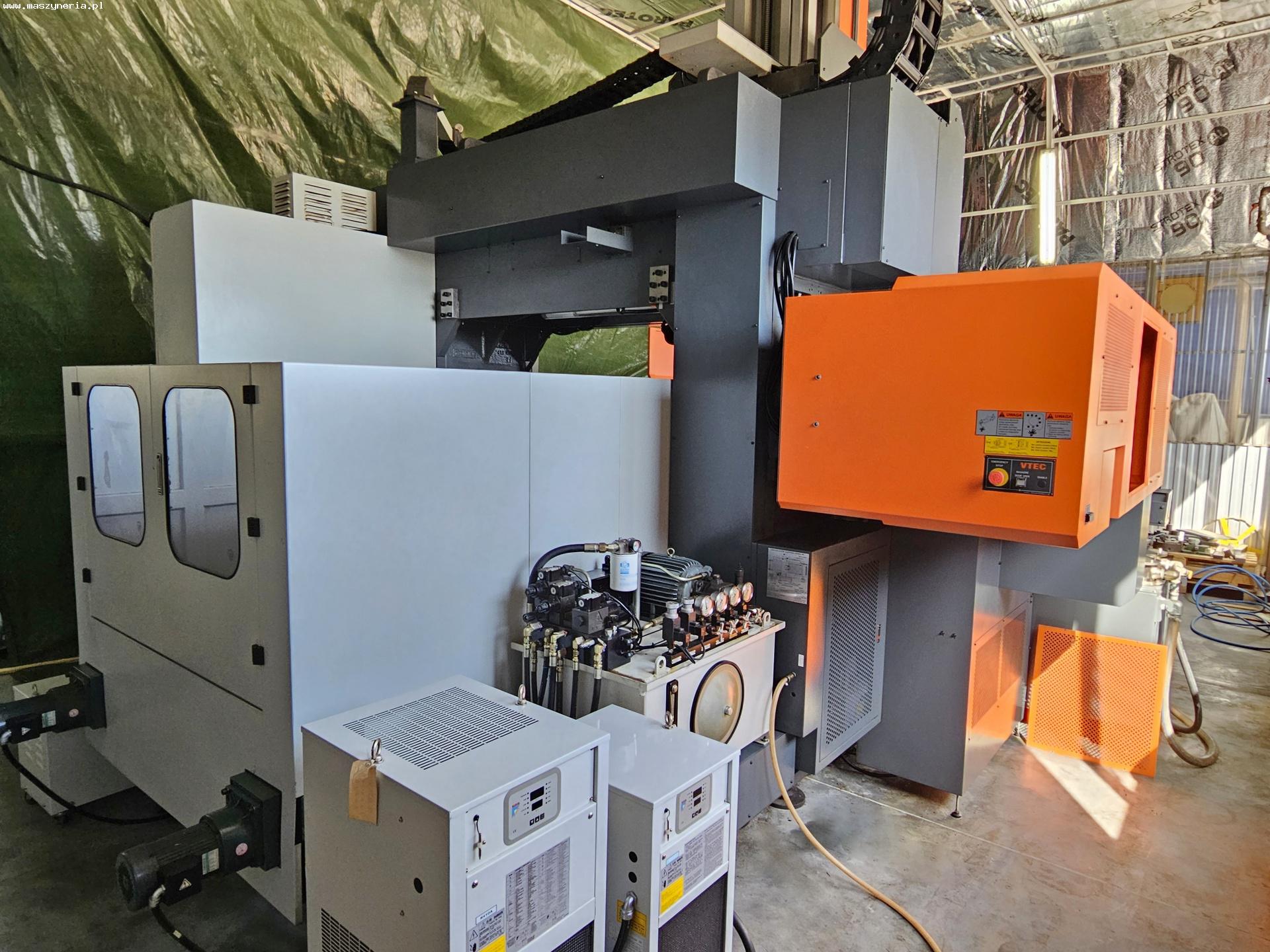

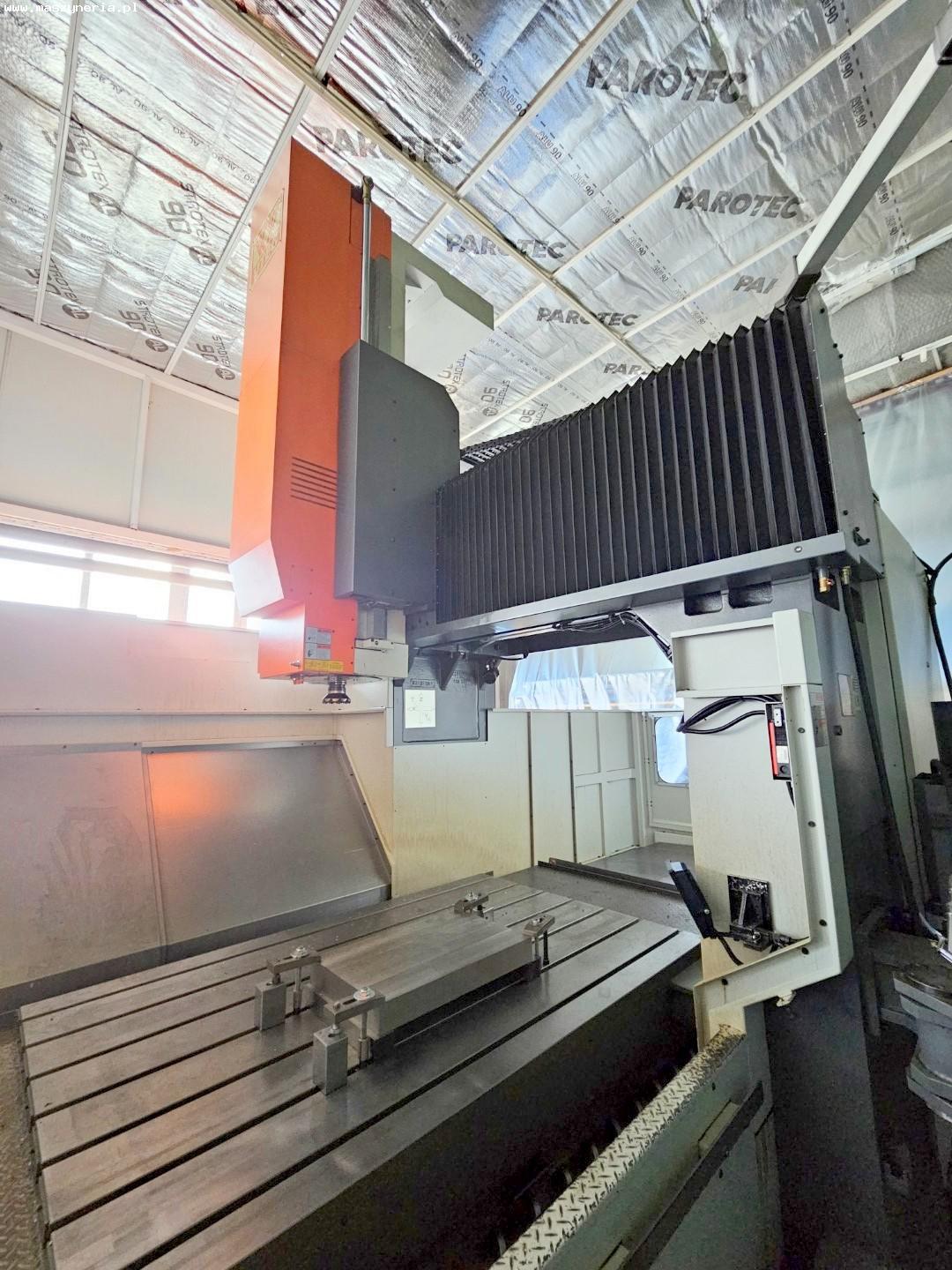

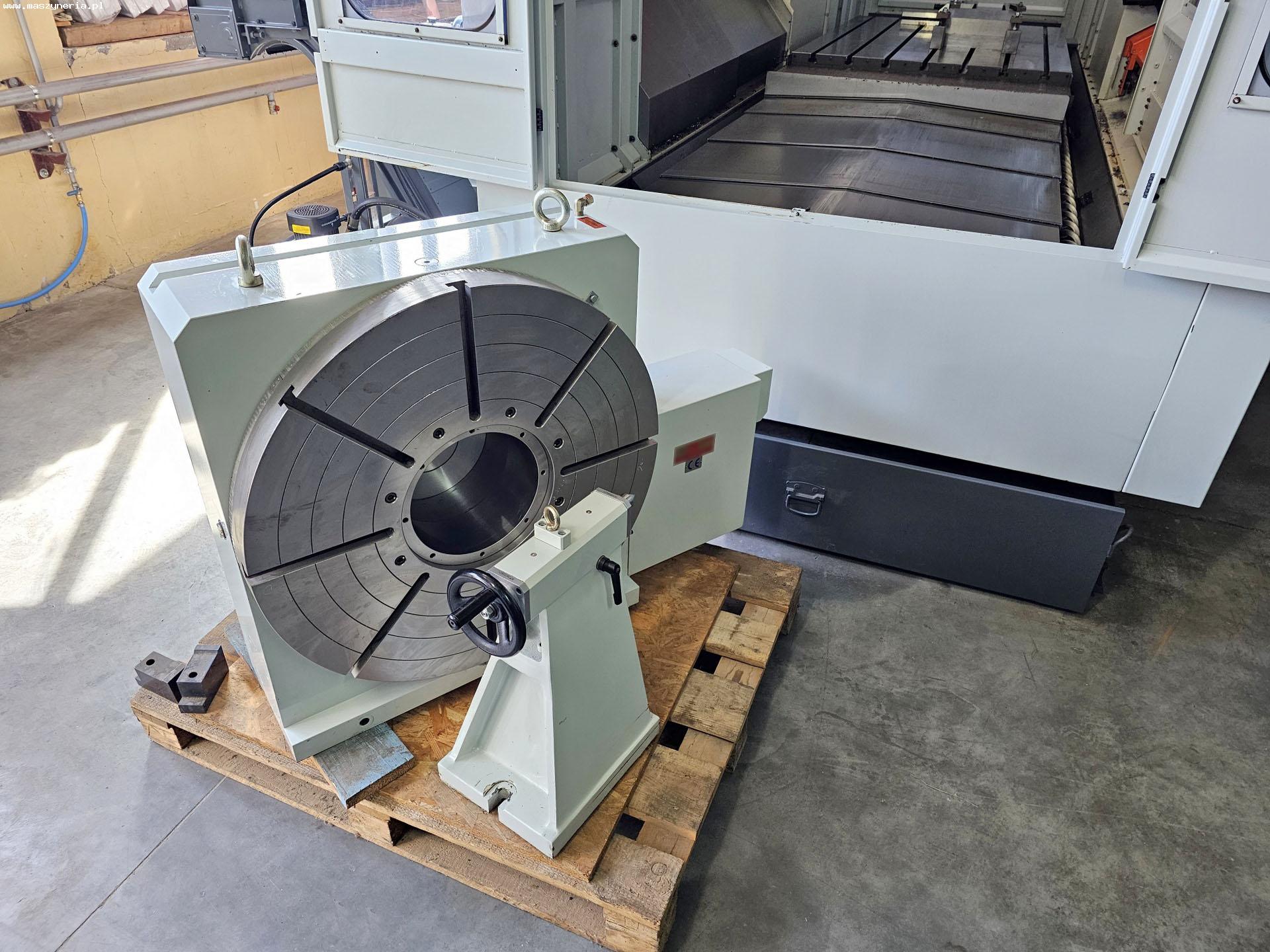

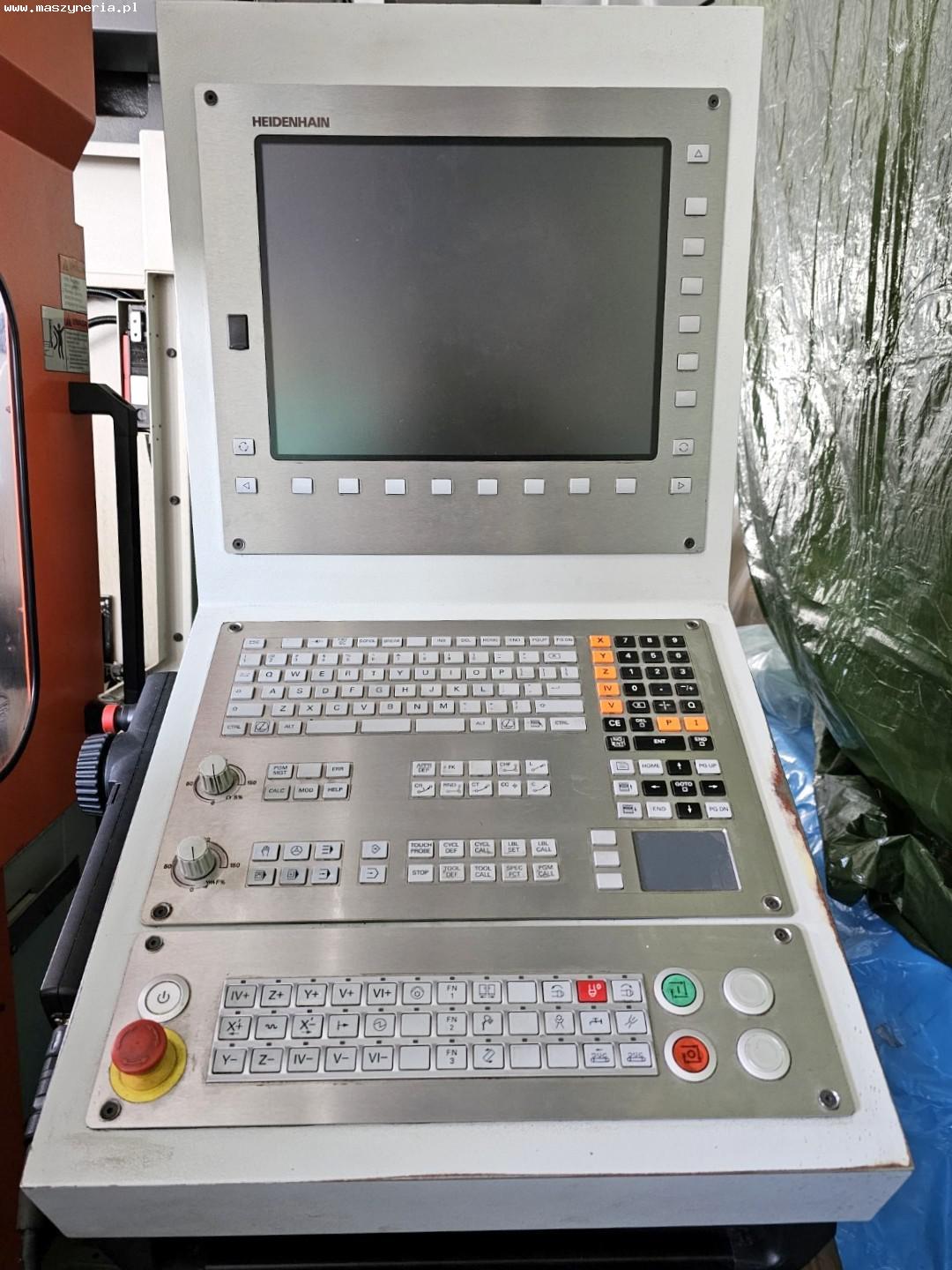

Fresatrice a portale CNC VISION WIDE VB-2016

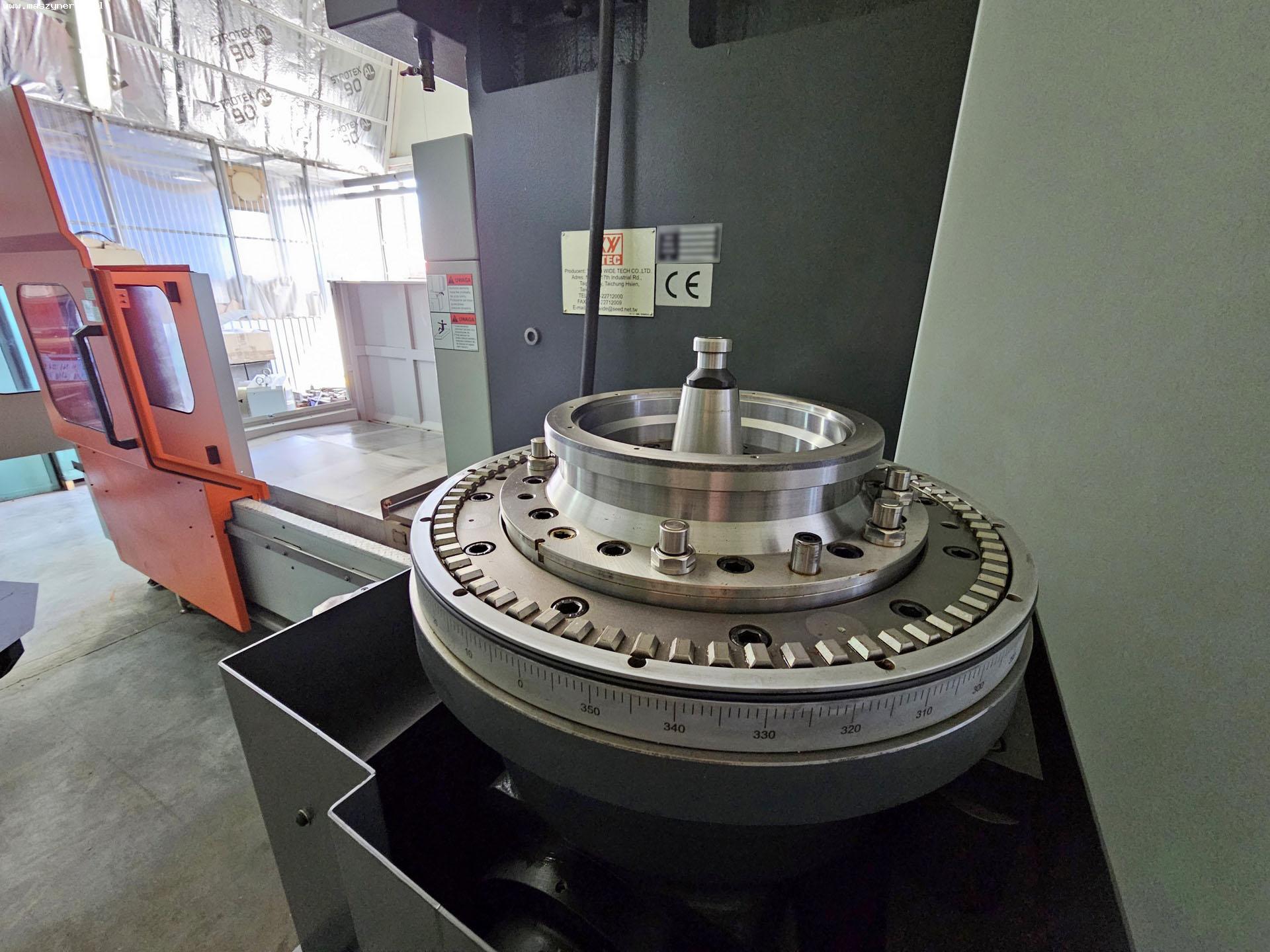

Fresatrice a portale CNC VISION WIDE VB-2016 è stata prodotta nel 2013 a Taiwan. Caratteristiche tecniche del centro di fresatura CNC VISION WIDE VB-2016 - numero di assi: 3, 5 (dopo il montaggio della testa automatica sul mandrino verticale) - superficie del tavolo di lavoro (L x L): 2000 x 1300 mm - peso massimo del pezzo: 8000 kg - velocità di avanzamento negli assi X/Y/Z: 2000/1600/1020 mm - traslazione rapida sull’asse X: 0-15000 mm/min - traslazione rapida sull’asse Y: 0-15000 mm/min - traslazione rapida sull’asse Z: 0-7000 mm/min - rotazione della testa intorno all’asse verticale C: automatica (indicizzazione ogni 5°) - precisione di posizionamento dell’asse C: ± 0,003° - velocità massima del mandrino della testa automatica: 3000 giri/min - velocità massima del mandrino: 10000 giri/min - velocità massima del mandrino in uscita (con moltiplicatore): 26000 giri/min (20%ED) - velocità massima del mandrino in uscita (con moltiplicatore): 20000 giri/min (80%ED) - velocità massima continua del mandrino in uscita (con moltiplicatore): 16000 giri/min (100%ED) - potenza del mandrino (continua/momentanea): 24/30 kW - potenza massima momentanea del mandrino (con moltiplicatore): 9,5 kW (20%ED) - distanza massima tra la punta del mandrino e la tavola: 1225 mm - distanza minima tra la punta del mandrino e la tavola: 205 mm - coppia del mandrino (continua/momentanea): 152/191 Nm - tempo di cambio utensile (da utensile a utensile): 3 s - diametro massimo dell’utensile (tasche adiacenti vuote): 180 mm - diametro massimo dell’utensile (tasche adiacenti occupate): 125 mm - lunghezza massima dell’utensile: 380 mm - peso massimo dell’utensile: 18 kg - diametro della tavola rotante: 800 mm - carico massimo sulla tavola rotante (posizione verticale): 500 kg - carico massimo della tavola rotante (posizione orizzontale): 1000 kg - altezza della tavola rotante (posizione verticale): 880 mm - altezza della tavola rotante (posizione orizzontale): 340 mm - distanza tra il centro del disco della tavola rotante e il supporto della tavola (posizione verticale, rotazione intorno all’asse orizzontale): 480 mm - foro di passaggio al centro del disco della tavola rotante: d=254 mm - passo minimo di indicizzazione della tavola rotante: 0,001° - contropunta manuale della tavola rotante - distanza tra i montanti verticali del cancello: 1700 mm - precisione di posizionamento (300 mm): ± 0,005 mm - precisione di posizionamento a tutta lunghezza: ± 0,015 mm - rapporto moltiplicatore: 1:5 - attacco del moltiplicatore: ER16 - supporto del moltiplicatore: SK-50 - tempo di accensione della macchina: 8564 h - tempo di funzionamento del mandrino: 3027 h - tempo di esecuzione del programma: 3271 h - tempo di funzionamento degli assi: 3454 h - dimensioni (L x P x A): 7580 x 5355 x 4043 mm - peso della tavola rotante: 1200 kg - peso della macchina VTEC VB 2016: 25000 kg Dotazione della fresatrice CNC - controllo CNC: HEIDENHAIN iTNC 530 - testa girevole automatica (possibilità di lavorazione su 5 assi) - tavola rotante - sonda pezzo: RENISHAW RMP-60 - sonda di impostazione utensile a contatto: RENISHAW TS 27R - scale assi X, Y, Z: HEIDENHAIN - magazzino utensili a 32 posizioni - moltiplicatore per la moltiplicazione della velocità del mandrino principale - set completo di utensili - trasportatore di trucioli a vite (2 pezzi) - trasportatore trucioli trasversale a cingoli - cono del mandrino: ISO-50/ DIN 69871 - raffreddamento attraverso il mandrino - pompa del refrigerante: GRUNDFOS - raffreddamento attraverso il centro utensile per la testa automatica - guide di scorrimento - sistema di raffreddamento a vite a sfere - sistema di raffreddamento a liquido
