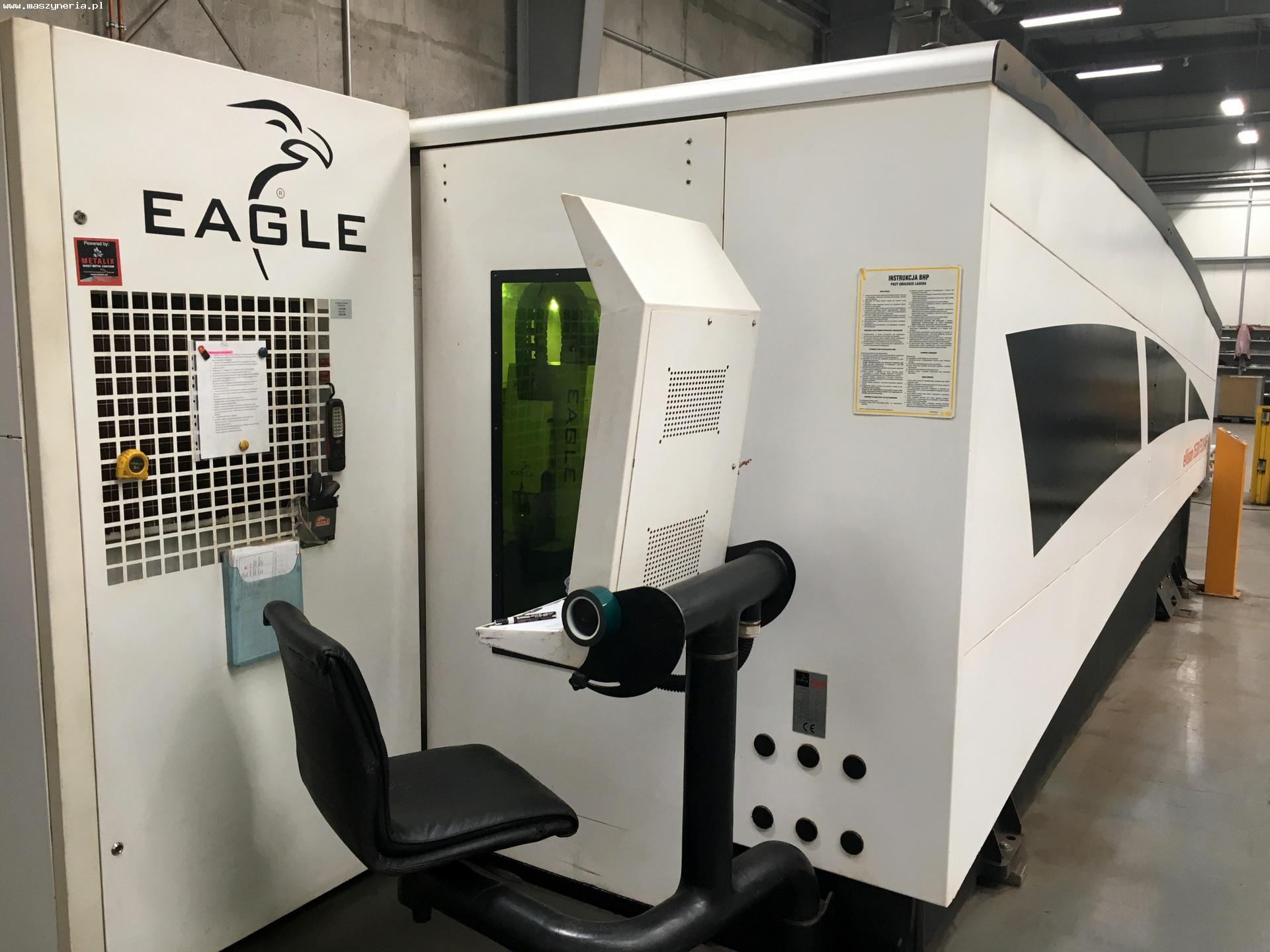

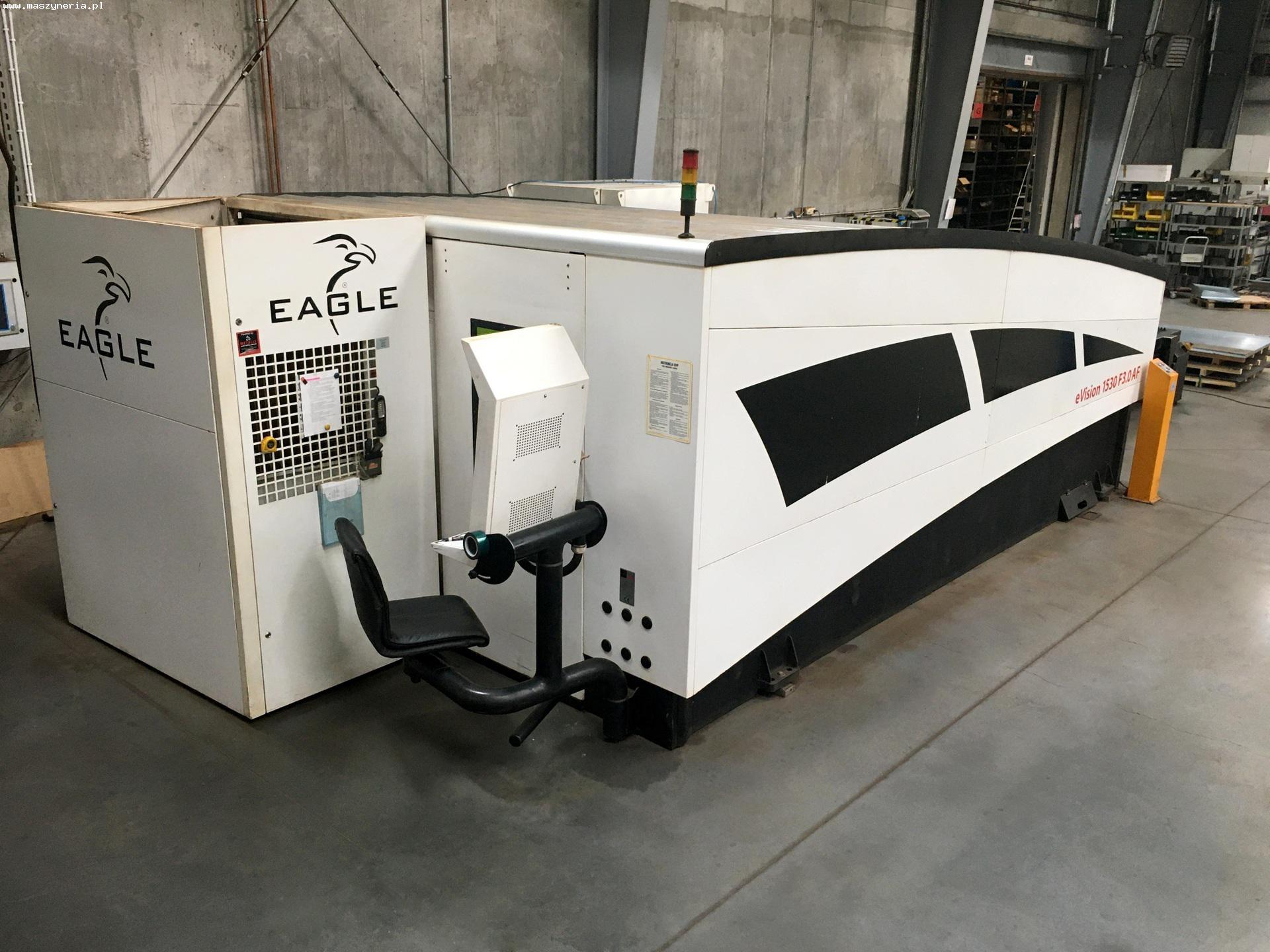

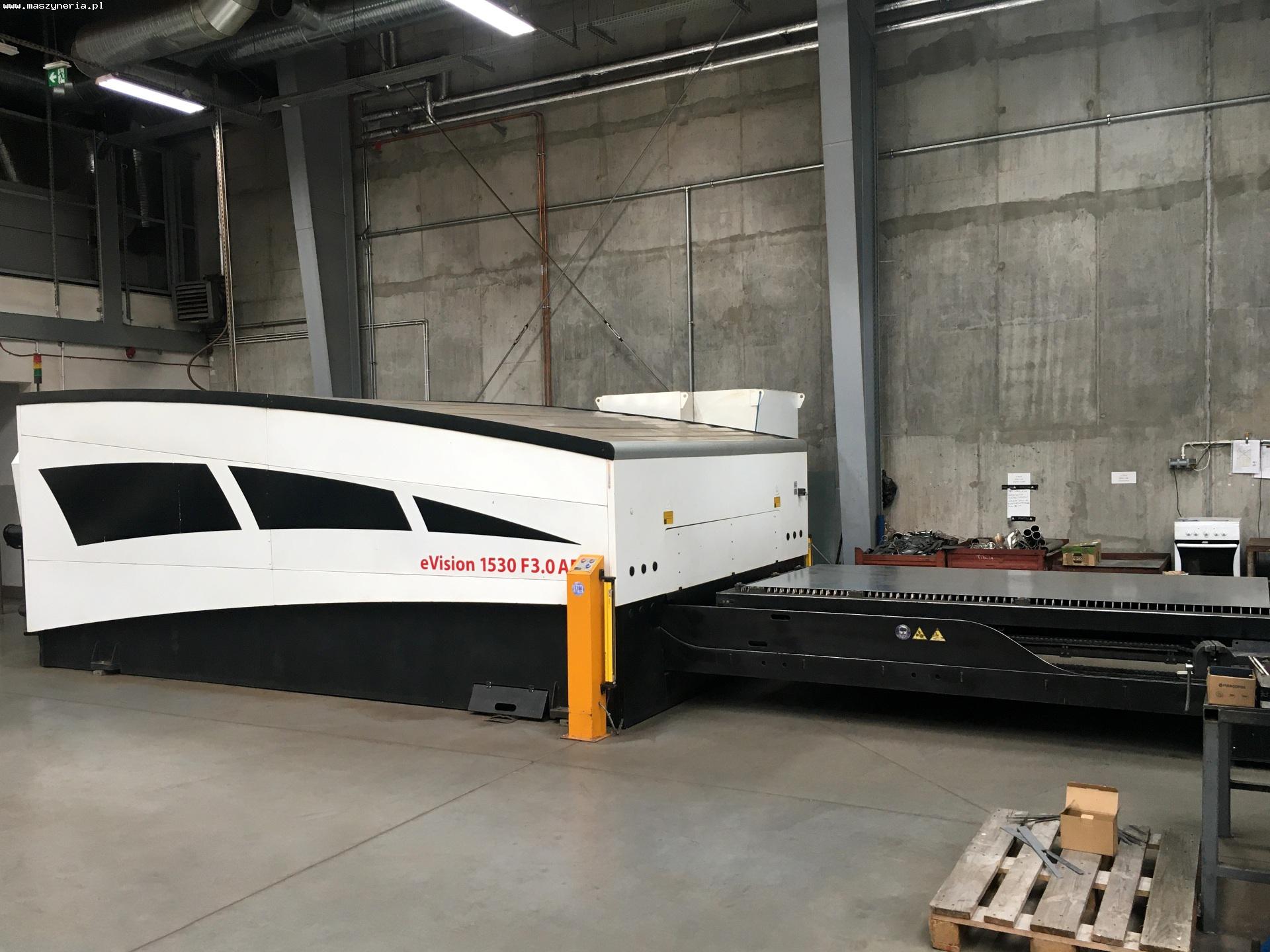

Fiber laser EAGLE eVision 1530 F3.0 AF

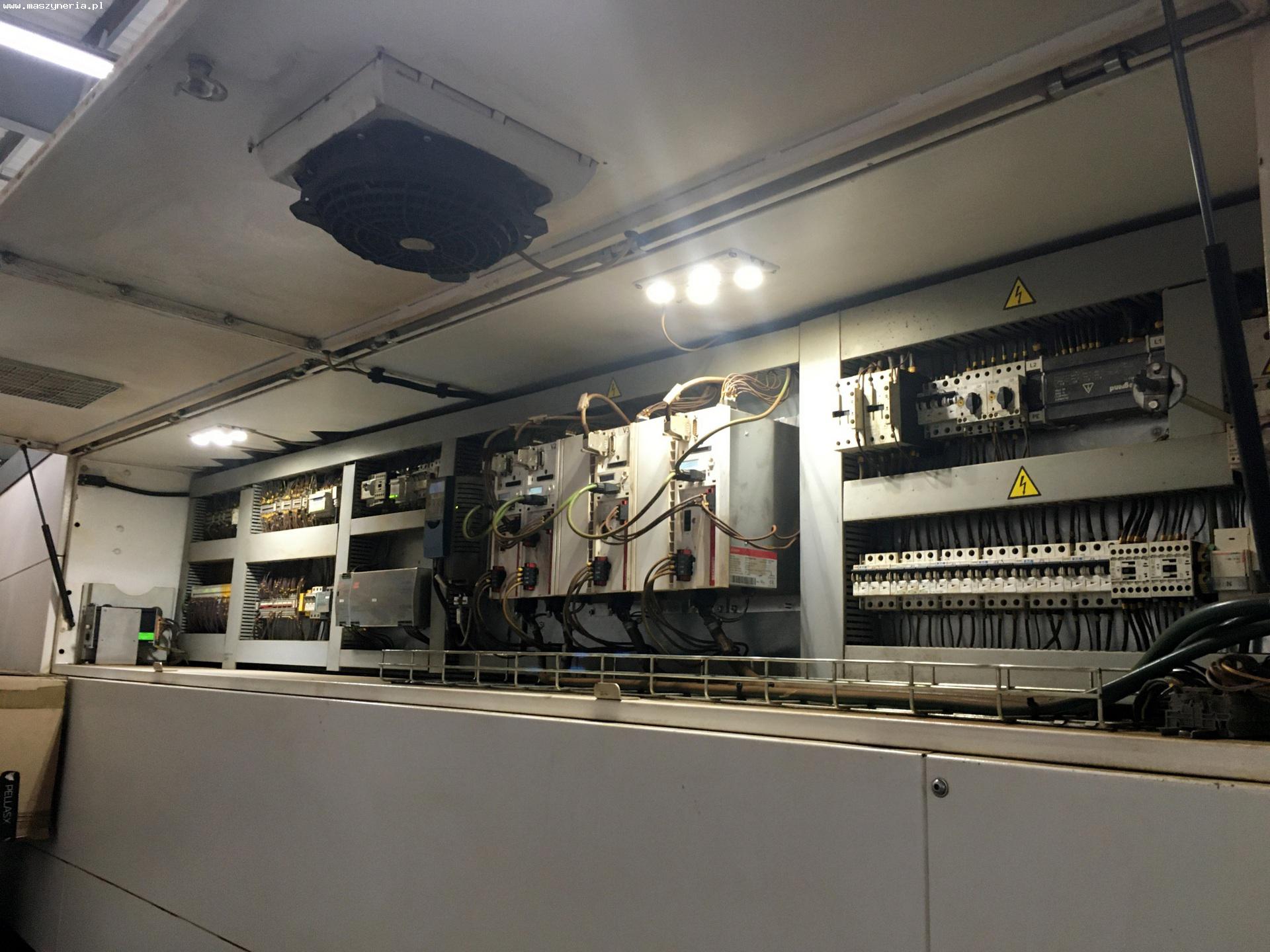

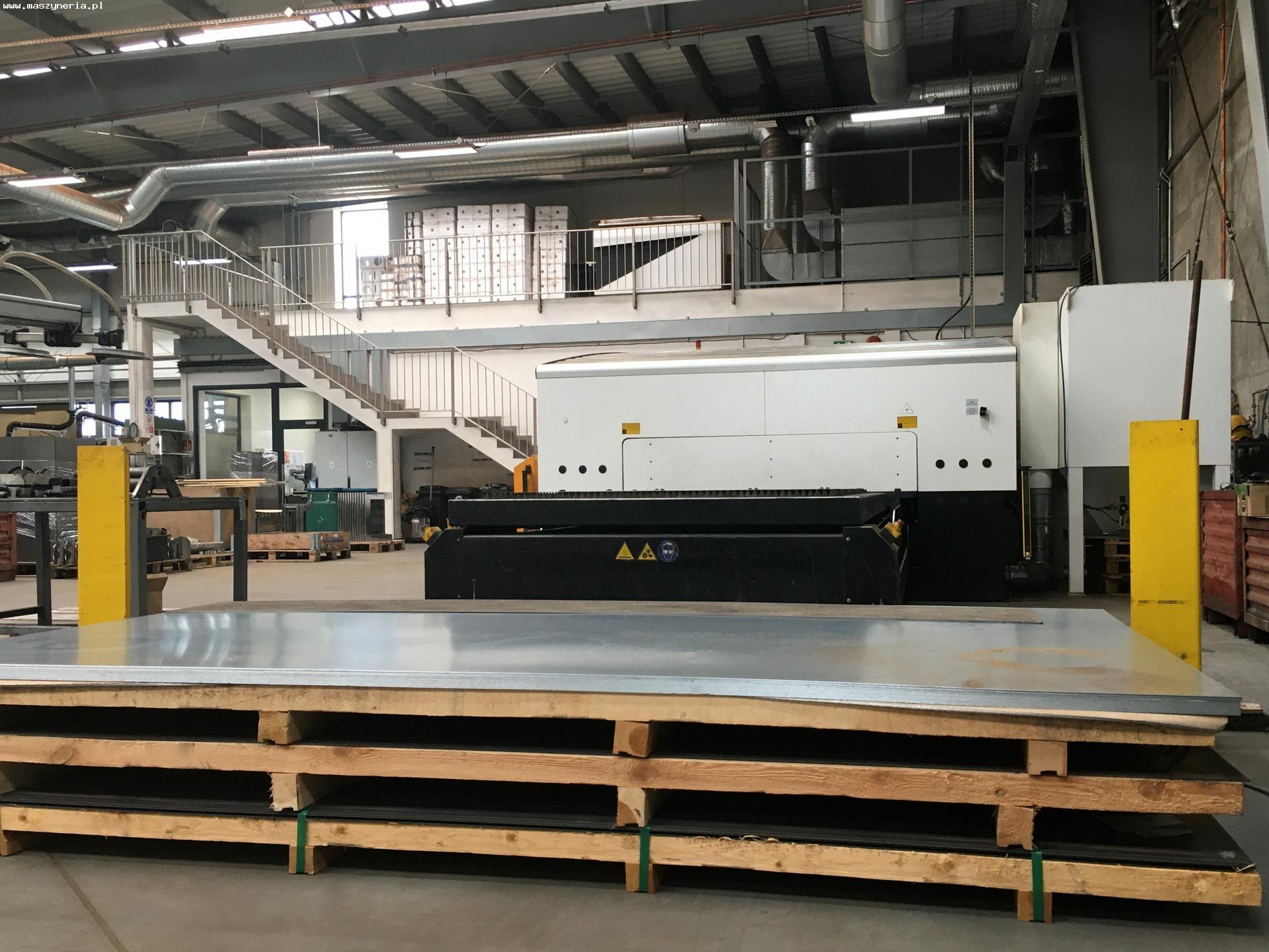

Fiber laser EAGLE eVision 1530 F3.0 AF è stata prodotta nel 2012 in Polonia. Dati tecnici della macchina taglio laser EAGLE eVision 1530 F3.0 AF - potenza del raggio laser: 3 kW (3000 W), velocità di avanzamento sugli assi X/Y/Z: 3000/1500/120 mm, dimensioni massime del pezzo (L x W): 3000 x 1500 mm, spessore massimo del pezzo (acciaio nero): 20 mm, spessore massimo del pezzo (acciaio inox): 12 mm, spessore massimo del pezzo (acciaio resistente all’acido): 12 mm, spessore massimo del pezzo (acciaio resistente al calore): 12 mm, spessore massimo del pezzo (alluminio): 10 mm, spessore massimo del pezzo (ottone): 6 mm, spessore massimo del pezzo (rame): 3 mm, precisione di taglio: 0,1 mm, precisione di posizionamento: 0,05 mm, ripetibilità di posizionamento: 0,03 mm, velocità massima di traslazione parallela all’asse X: 200 m/min, velocità massima di traslazione parallela all’asse Y: 200 m/min, velocità massima di traslazione con funzionamento simultaneo degli azionamenti degli assi X e Y: 300 m/min, numero di pallet: 2, ore di lavoro: 16657 h, tempo di emissione del raggio laser: 6943 h, accelerazione degli assi X e Y: 2 g, potenza richiesta: 43 kVA, tensione di controllo: 24 V, protezione di corrente: 3×63 A, pressione aria: 6 bar, pressione azoto N2: 25 bar, pressione ossigeno O2: 10 bar, alimentazione: 400 V; 50 Hz, dimensioni (L x P x A): 9800 x 3900 x 2300 mm, peso del laser eVision 1530 F3.0: 23300 kg. Equipaggiamento della macchina taglio laser eVision 1530 - controllo CNC: BECKHOFF, sorgente laser: IPG YLS-3000, testa di taglio: PRECITEC, cambiapallet automatico, sistema di controllo del posizionamento della testa (HRS), sistema di taglio ad alta pressione (HPS), sistema di controllo con software per PC (SCH), sistema di miglioramento delle prestazioni della macchina (ESC), funzione di movimento rapido della testa di taglio (FA), motori lineari magnetici: BECKHOFF, barriere fotoelettriche, unità di raffreddamento: IPG, micro-giunti, nastro trasportatore longitudinale, sistema di aspirazione multicamera: DONALDSON TORIT DCE.
