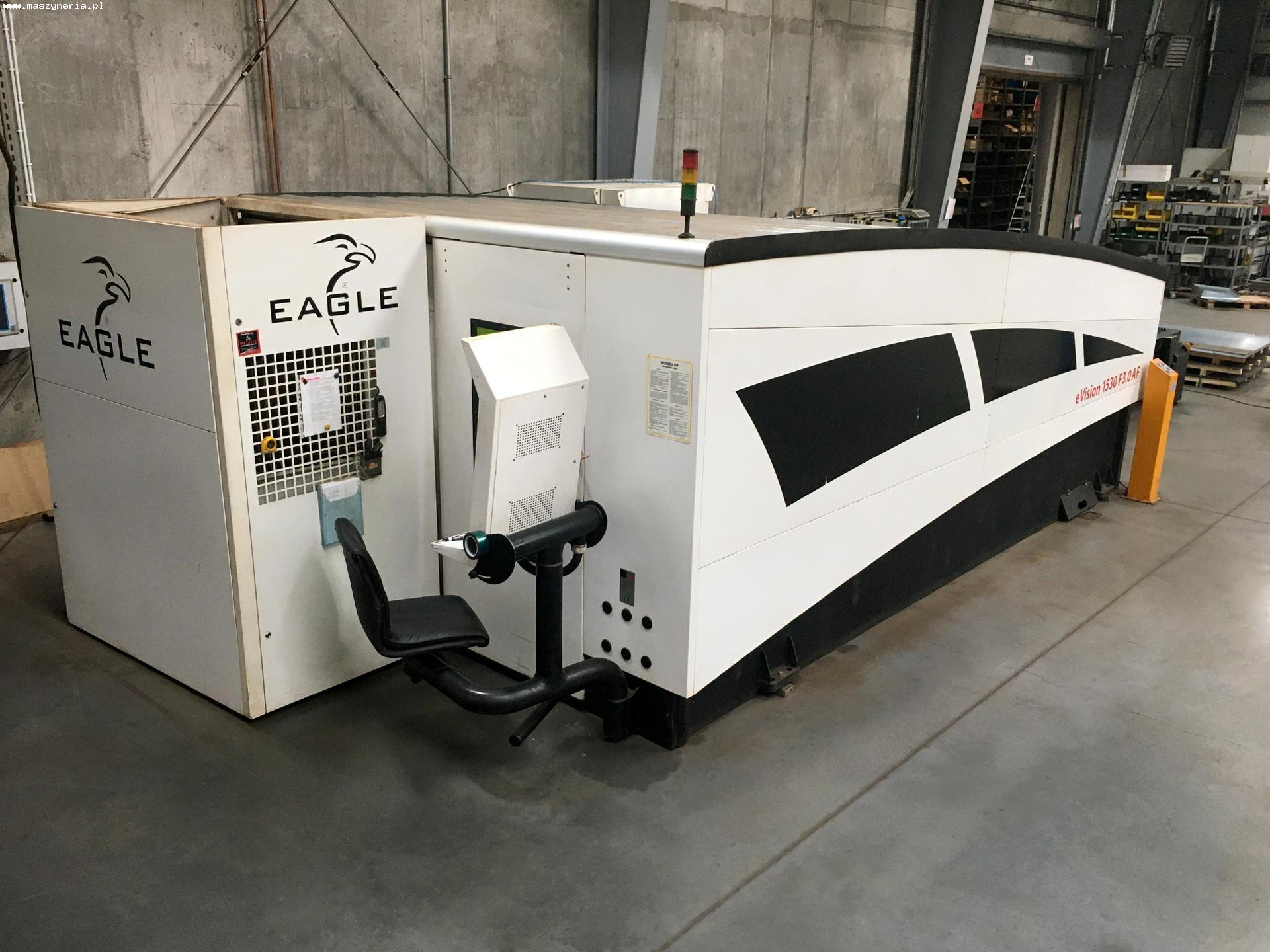

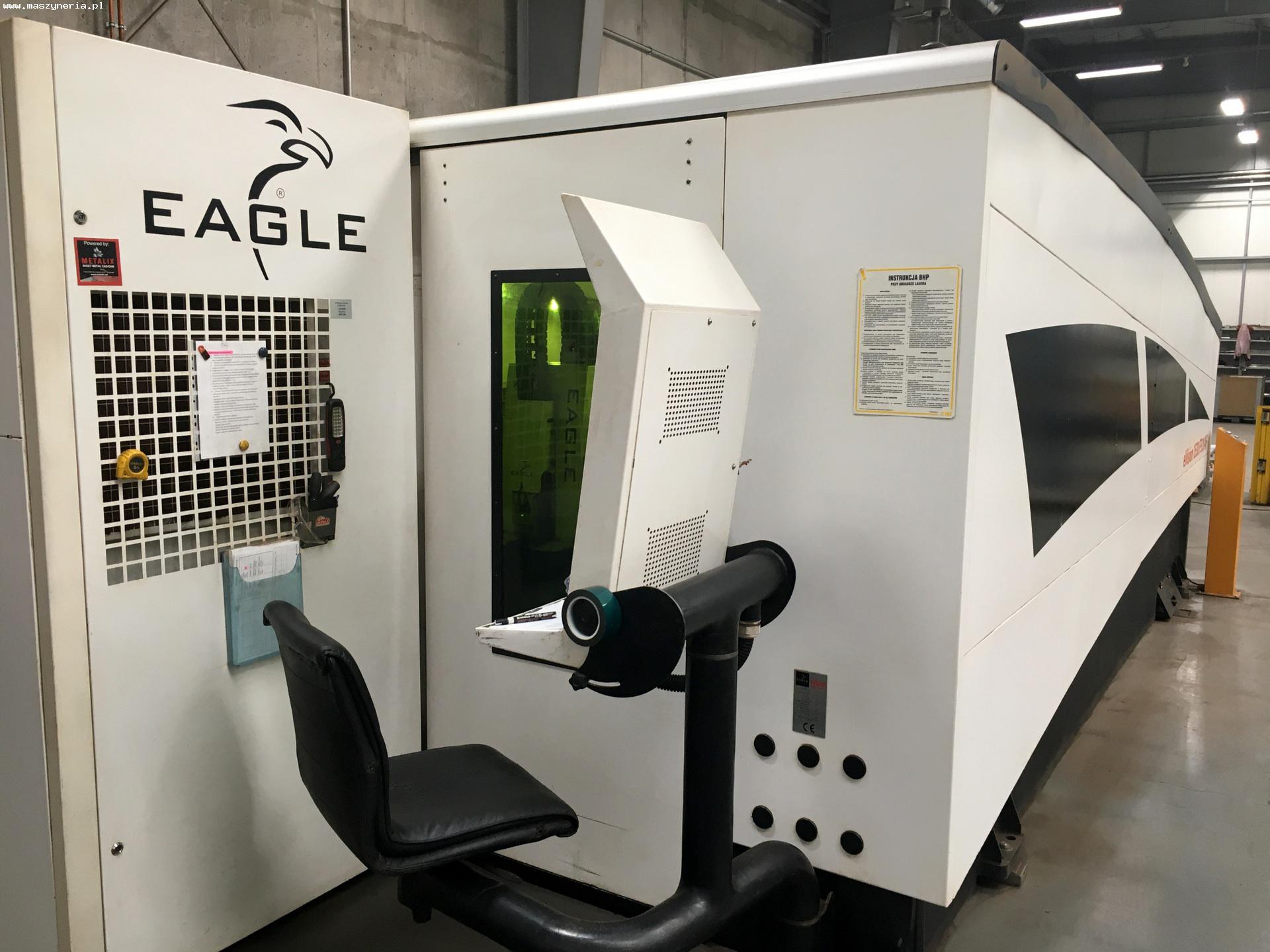

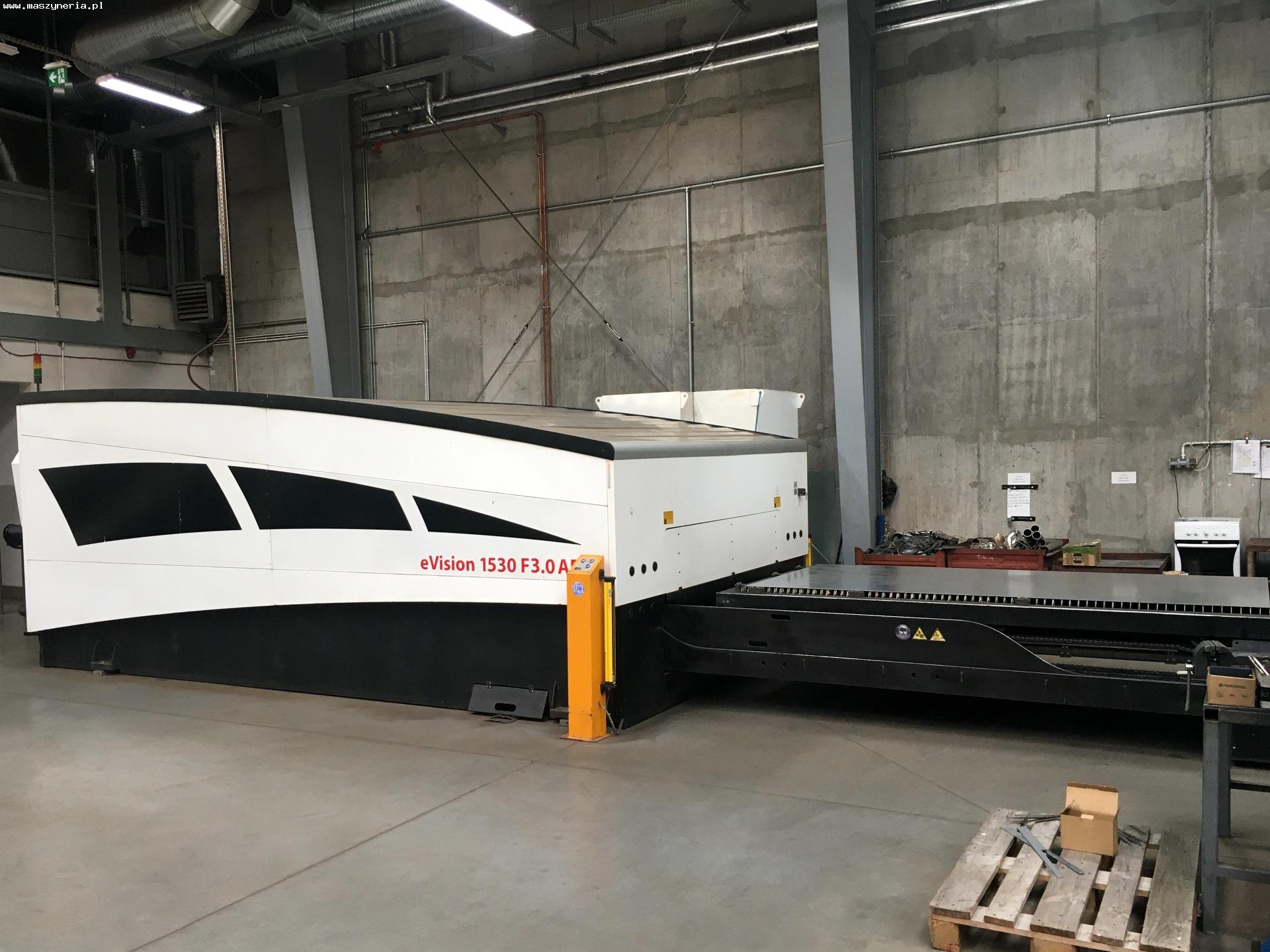

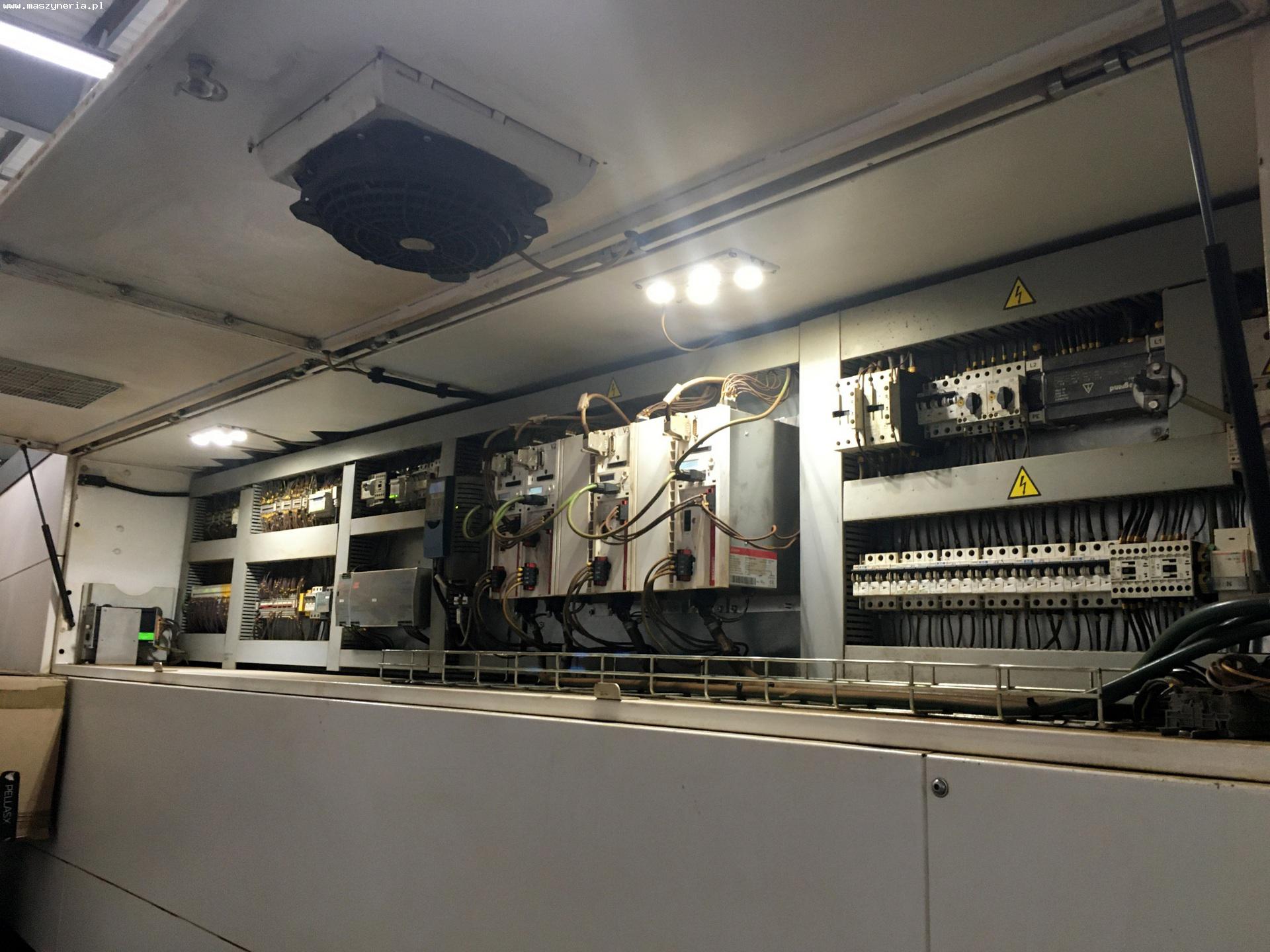

Fiber laser EAGLE eVision 1530 F3.0 AF

Fiber laser EAGLE eVision 1530 F3.0 AF è stata prodotta nel 2012 in Polonia. Dati tecnici della macchina taglio laser EAGLE eVision 1530 F3.0 AF - potenza del raggio laser: 3 kW (3000 W) - velocità di avanzamento sugli assi X/Y/Z: 3000/1500/120 mm - dimensioni massime del pezzo (L x W): 3000 x 1500 mm - spessore massimo del pezzo (acciaio nero): 20 mm - spessore massimo del pezzo (acciaio inox): 12 mm - spessore massimo del pezzo (acciaio resistente all’acido): 12 mm - spessore massimo del pezzo (acciaio resistente al calore): 12 mm - spessore massimo del pezzo (alluminio): 10 mm - spessore massimo del pezzo (ottone): 6 mm - spessore massimo del pezzo (rame): 3 mm - precisione di taglio: 0,1 mm - precisione di posizionamento: 0,05 mm - ripetibilità di posizionamento: 0,03 mm - velocità massima di traslazione parallela all’asse X: 200 m/min - velocità massima di traslazione parallela all’asse Y: 200 m/min - velocità massima di traslazione con funzionamento simultaneo degli azionamenti degli assi X e Y: 300 m/min - numero di pallet: 2 - ore di lavoro: 16657 h - tempo di emissione del raggio laser: 6943 h - accelerazione degli assi X e Y: 2 g - potenza richiesta: 43 kVA - tensione di controllo: 24 V - protezione di corrente: 3×63 A - pressione aria: 6 bar - pressione azoto N2: 25 bar - pressione ossigeno O2: 10 bar - alimentazione: 400 V; 50 Hz - dimensioni (L x P x A): 9800 x 3900 x 2300 mm - peso del laser eVision 1530 F3.0: 23300 kg Equipaggiamento della macchina taglio laser eVision 1530 - controllo CNC: BECKHOFF - sorgente laser: IPG YLS-3000 - testa di taglio: PRECITEC - cambiapallet automatico - sistema di controllo del posizionamento della testa (HRS) - sistema di taglio ad alta pressione (HPS) - sistema di controllo con software per PC (SCH) - sistema di miglioramento delle prestazioni della macchina (ESC) - funzione di movimento rapido della testa di taglio (FA) - motori lineari magnetici: BECKHOFF - barriere fotoelettriche - unità di raffreddamento: IPG - micro-giunti - nastro trasportatore longitudinale - sistema di aspirazione multicamera: DONALDSON TORIT DCE
