FA56 Fardellatrice usata Atlanta con vassoio 90 gradi

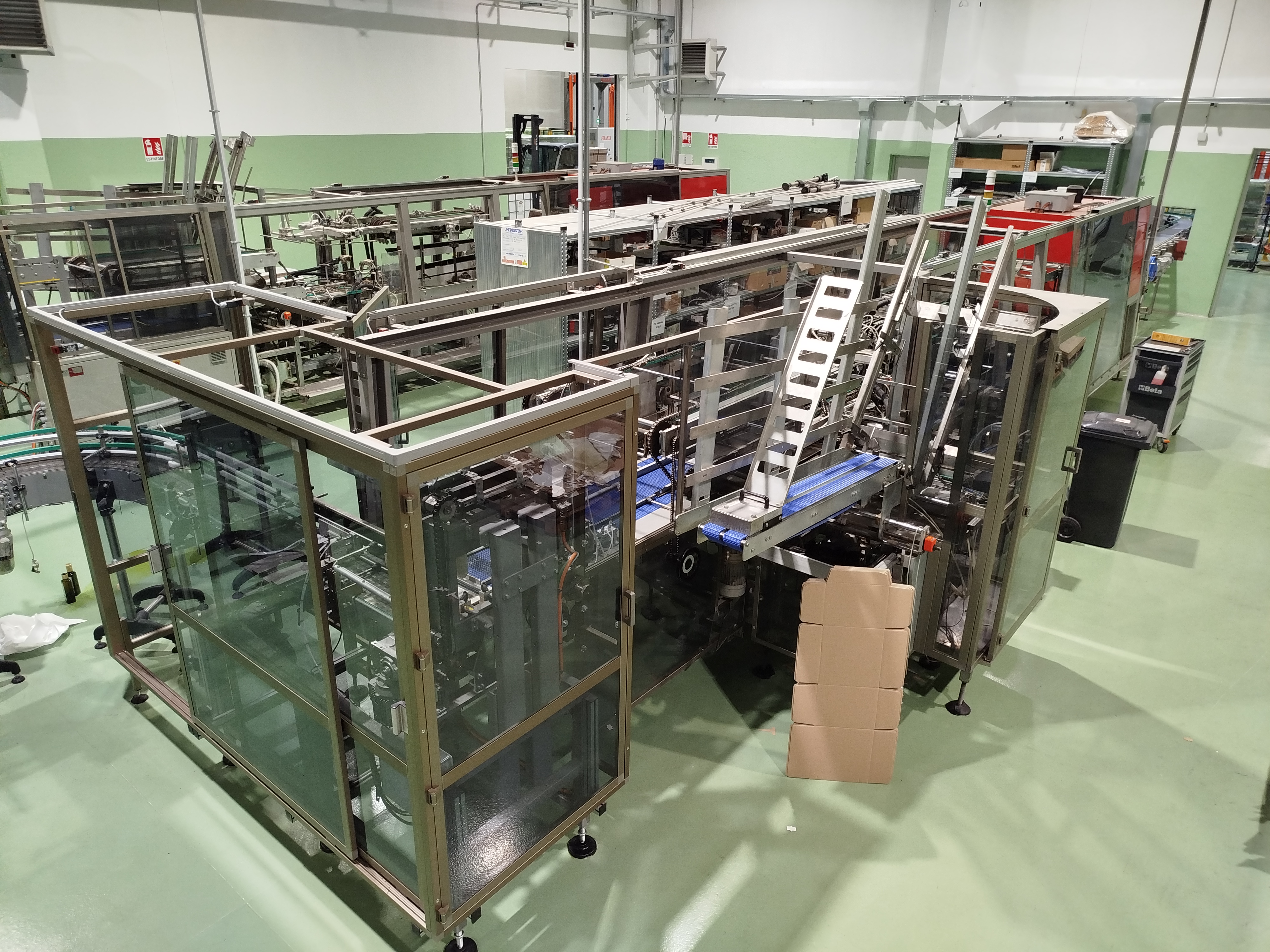

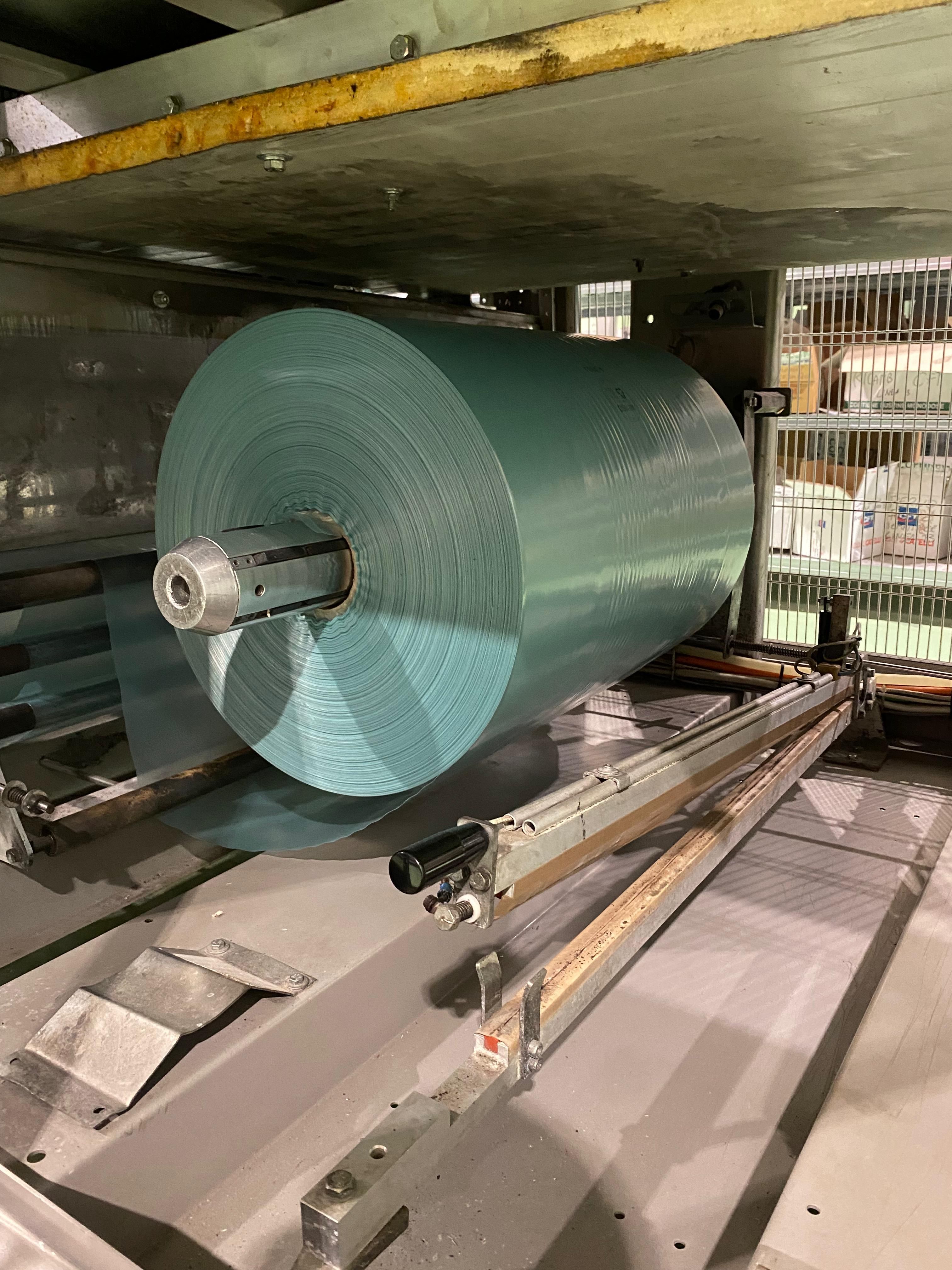

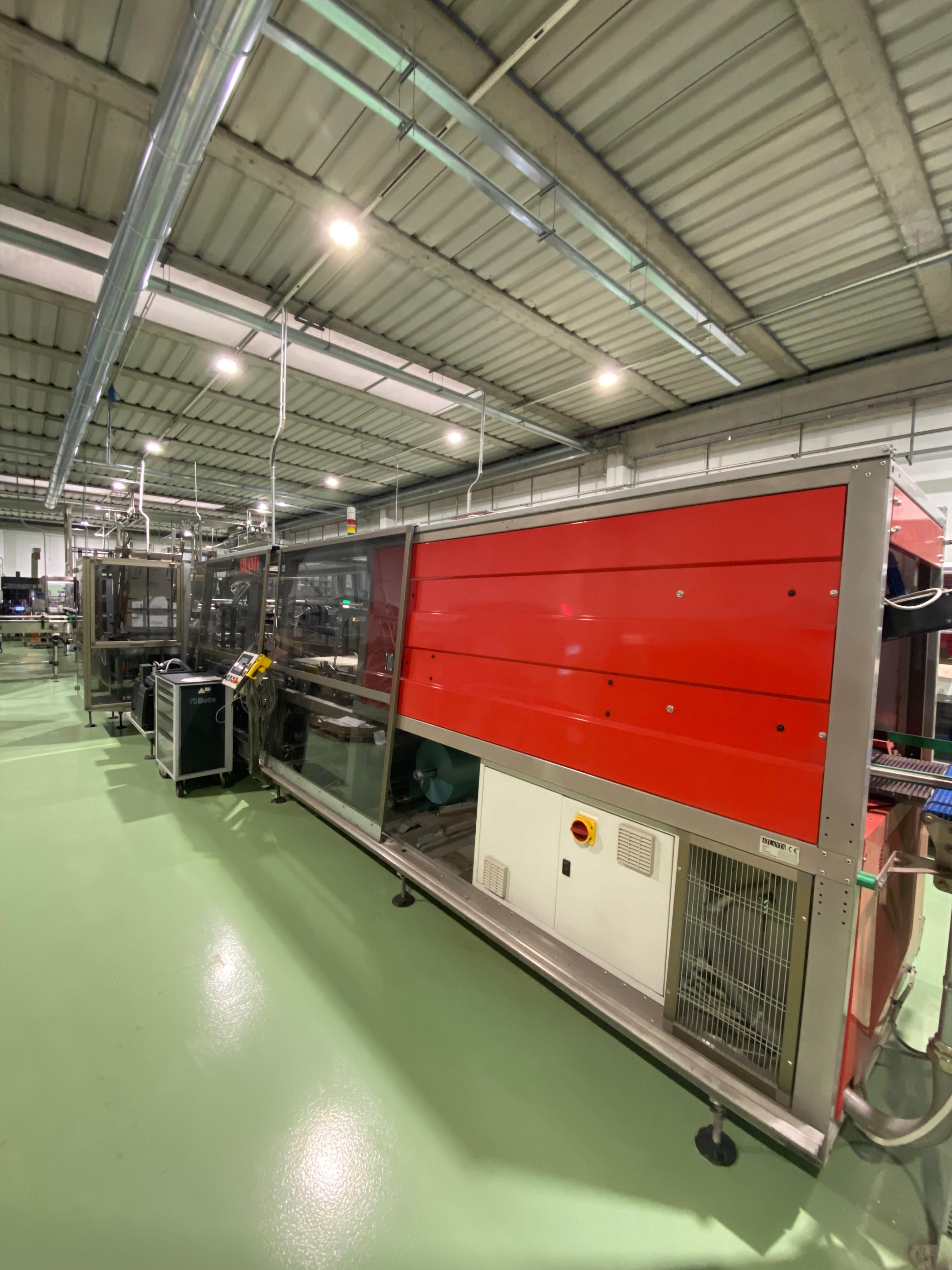

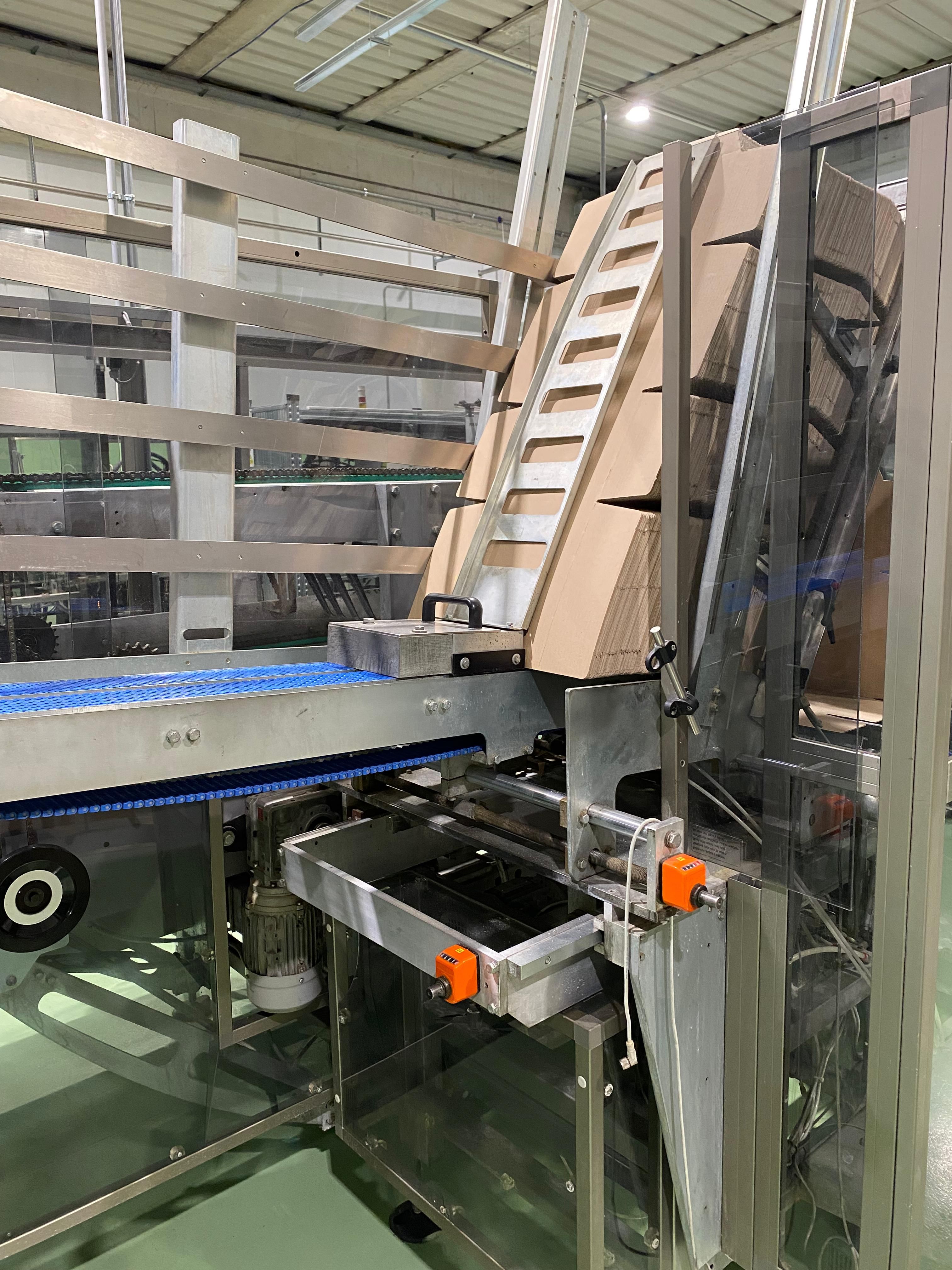

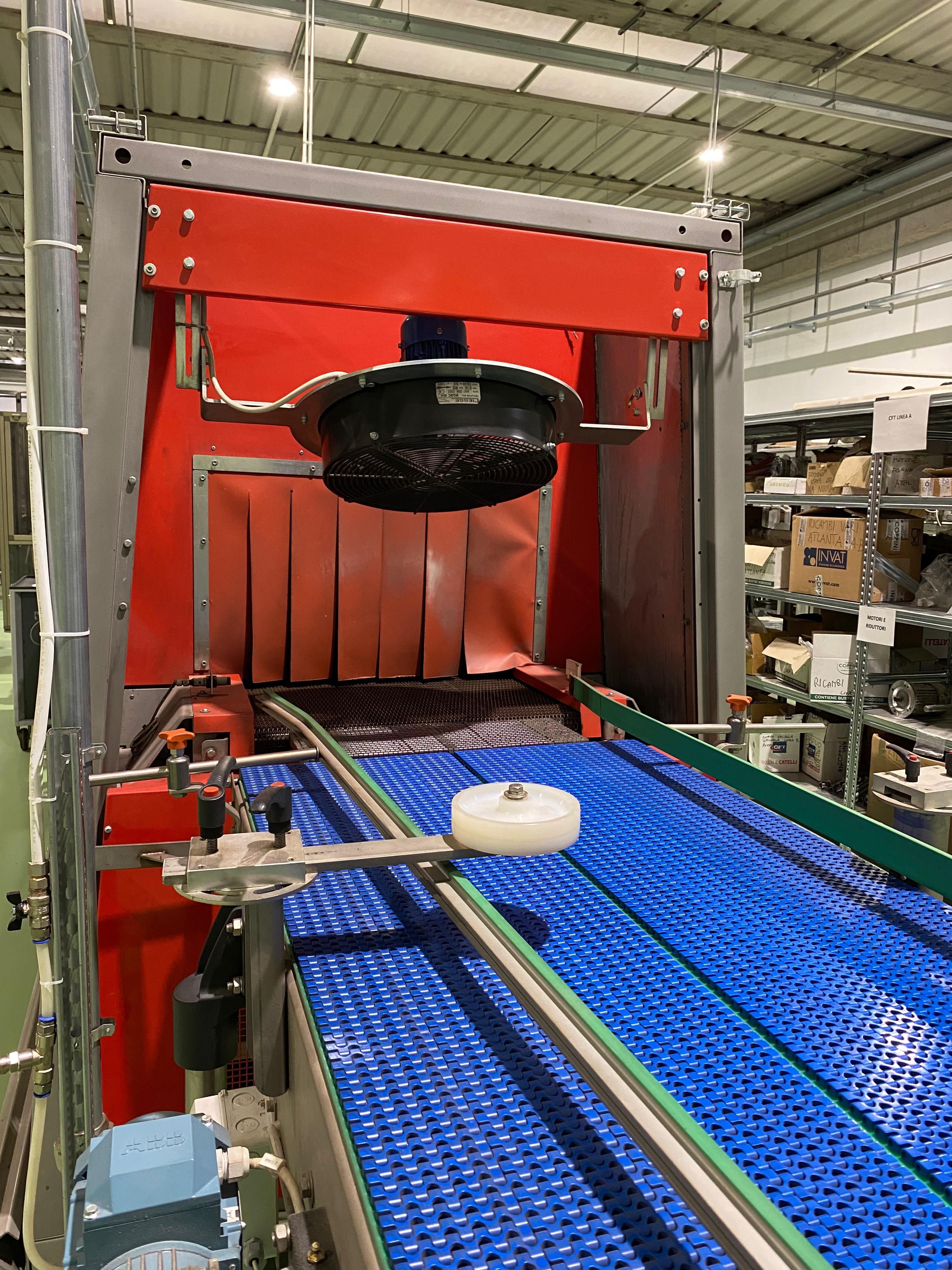

Panoramica della macchina Confezionatrice automatica per vassoi e film ATLANTA COMBIGIOTTO 90-M progettata per il confezionamento secondario di bottiglie con ingresso laterale a 90°. La macchina forma un vassoio ondulato e avvolge il prodotto con film termoretraibile neutro, quindi lo trasporta attraverso un tunnel di termoretrazione per ottenere fardelli stabili e pronti per la vendita al dettaglio. Ideale per linee bevande che gestiscono bottiglie in PET, vetro o HDPE. Riferimento n. FA56. Anno 2008, revisionata nel 2022. Condizioni: pronta per l’uso. Produzione indicativa fino a 25 confezioni/min, a seconda del prodotto e del formato. Concetto operativo: raggruppamento automatico delle bottiglie, formatura/caricamento dei vassoi, avvolgimento del film e consolidamento del tunnel di termoretrazione. Configurazione dell’imballaggio: Vassoio + film neutro (termoretraibile). L’alimentazione a 90° consente layout compatti e un facile collegamento ai trasportatori esistenti. Dati tecnici chiave Marca / Modello: ATLANTA COMBIGIOTTO 90-M Tipo di funzionamento: Automatico Orientamento di alimentazione: 90° di avanzamento laterale Confezione: Vassoio + film (neutro) Magazzino/formazione vassoi: Disponibile Capacità nominale: fino a 25 pacchi/min (a seconda del formato e del prodotto) Anno: 2008 (revisionato 2022) Condizione: Pronto per l’uso PLC: SIEMENS S7 E 300 Automazione e controllo Controllo industriale basato su PLC con HMI operatore per la selezione delle ricette, i setpoint di velocità e la diagnostica. Azionamenti controllati da inverter per un’accelerazione e una movimentazione fluida del prodotto. Sensori fotoelettrici per il rilevamento di presenza prodotto, inceppamenti e film. Tunnel di termoretrazione a temperatura controllata per prestazioni costanti del film. Porte di accesso interbloccate con monitoraggio di sicurezza per le zone protette. Integrazione della linea Upstream: accetta le bottiglie dal trasportatore con trasferimento a 90° alla sezione di ingresso; Selezione/divisore integrato per creare modelli di confezione prima del caricamento del vassoio. A valle: nastro di scarico dopo il tunnel di termoretrazione per il collegamento all’ispezione, alla movimentazione delle casse o alla pallettizzazione. I segnali e gli handshake in genere includono avvio/arresto, guasto, integrazione del circuito di arresto di emergenza e riferimento di velocità. Interfaccia meccanica e disegni di layout disponibili su richiesta per l’ingegneria di linea. Stato e manutenzione Revisione generale eseguita nel 2022. La macchina si presenta come pronta per l’uso. Si consiglia la manutenzione preventiva: controlli periodici del percorso del film, dei componenti del coltello/saldatura, del magazzino/formatore di vassoi, delle lubrificazioni e delle parti soggette a usura del trasportatore. Prestazioni e versatilità Adatto per un’ampia gamma di bottiglie cilindriche o quadrate comunemente utilizzate nelle bevande. Schemi di imballaggio tipici realizzabili per le bottiglie (ad es. 2×2, 3×2, 4×3, ecc.) a seconda delle dimensioni del contenitore e delle dimensioni del vassoio. Film termoretraibile neutro per una presentazione chiara; Il vassoio offre rigidità e resistenza all’impilamento. Qualità costante del fardello grazie all’avvolgimento controllato del film e al processo di termoretrazione. Requisiti del sito Alimentazione elettrica: 400 V ±5%, 50 Hz ±1%, 3P + N + PE (neutro e terra separati). Ausiliari: 24 V DC. Tensioni strumentazione: 24 V AC – 230 V AC. Protezione dell’armadio elettrico: IP54; protezione motore: IP54. Condizioni ambientali: temperatura da +5 °C a +40 °C; umidità relativa 30%–80% senza condensa; altitudine fino a 1000 m s.l.m.; assenza di gas nocivi o atmosfere esplosive. Aria compressa e consumo esatto: da confermare in base alla configurazione. Ingombro macchina e layout utenze: disponibile su richiesta. Sicurezza e conformità Protezioni fisse e interbloccate intorno alle zone mobili e calde; Circuiti di arresto di emergenza sui lati accessibili. Design elettrico IP54 adatto per ambienti di imbottigliamento tipici. Le funzioni di sicurezza includono interblocchi di accesso, protezioni termiche delle gallerie e diagnostica dei guasti. Da installare e utilizzare solo in ambienti non esplosivi, secondo i limiti ambientali specificati.
