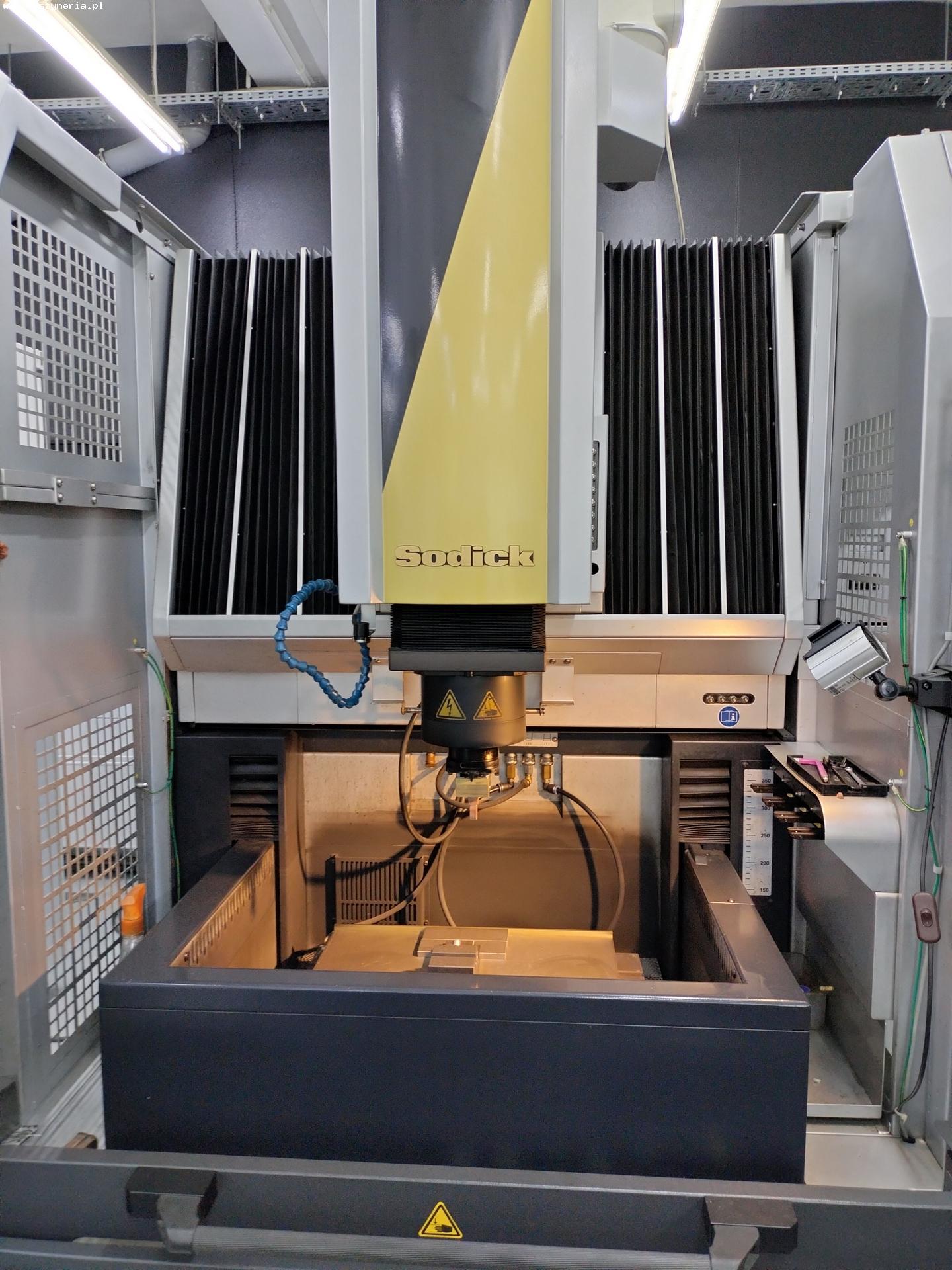

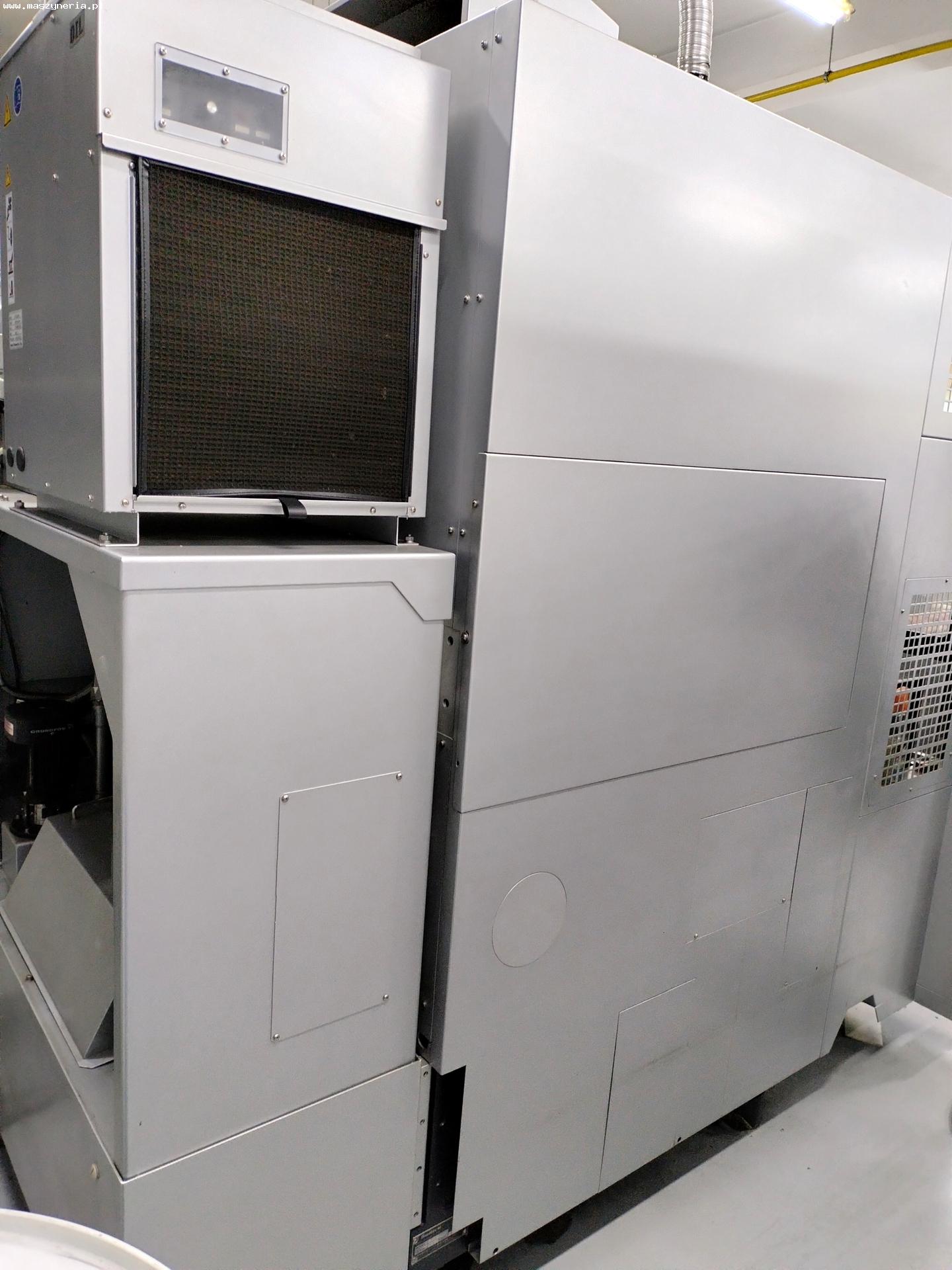

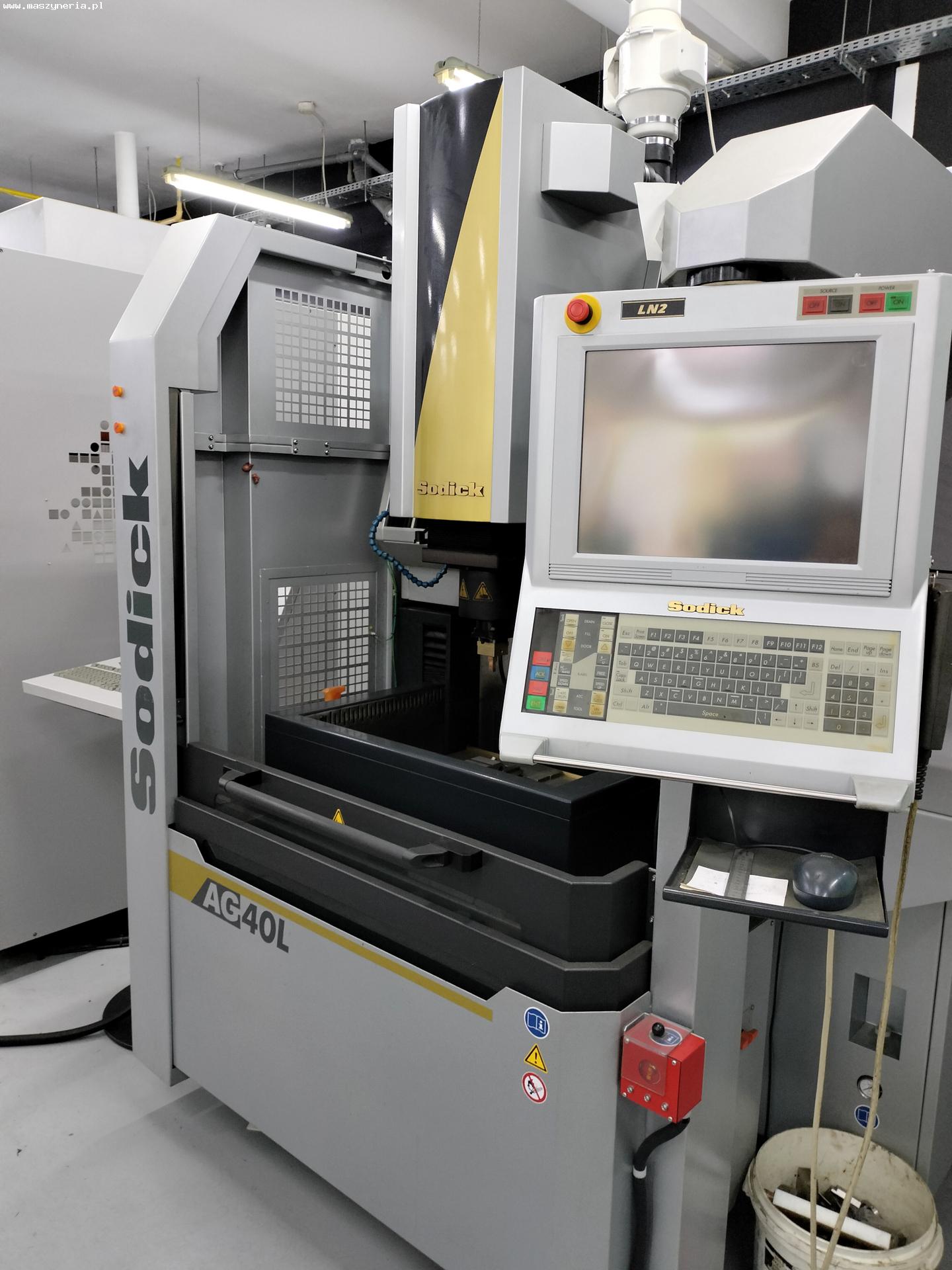

Elettroerosione a tuffo SODICK AG40L

Elettroerosione a tuffo SODICK AG40L è stata costruita nel 2011. Specifiche tecniche dell’elettroerosione a tuffo SODICK AG40L - avanzamento negli assi X/Y/Z: 400/300/270 mm - dimensioni del piano di lavoro (L x L): 600 x 400 mm - peso massimo del pezzo: 550 kg - peso massimo dell’elettrodo: 50 kg - dimensioni interne della vasca di lavoro (L x P x A): 750 x 620 x 350 mm - capacità della vasca di lavoro: 190 l - livello del dielettrico (dal piano di lavoro): 100-300 mm - dielettrico: olio da macchine per elettroerosione - distanza tra il piano di lavoro e il portautensili: 150-420 mm - capacità del serbatoio ausiliario: 285 l - quantità necessaria di dielettrico nel serbatoio ausiliario: 330 l - capacità del serbatoio del radiatore del motore in linea: 19 l - quantità di olio necessaria nel radiatore del motore in linea: 19 l - olio di raffreddamento: Mobil Velocite Oil No. 3 - distanza dal pavimento al tavolo di lavoro: 830 mm - filtrazione: filtri di carta sostituibili (MF-2400, pressurizzati) - pressione dell’aria: 0,65 MPa - consumo d’aria: 100 l/min - alimentazione: 3x 200/220 VAC; 50/60 Hz - ingombro (L x P): 2400 x 3300 mm - dimensioni (L x P x A): 1550 x 2410 x 2330 mm - peso della macchina: 3900 kg Equipaggiamento della macchina per elettroerosione AG40L LN2 - controllo CNC: SODICK LN2 - software: LN ASSSIST - asse C - sonda di misura: EROWA - portautensili automatico: EROWA ITS - cambio utensile lineare a 4 posizioni - azionamenti lineari negli assi X,Y,Z - utensili: ER-103679 My first EROWA - refrigeratore - sistema di filtraggio efficiente - barile dielettrico STEELFLUID (2 pz.) - trasformatore 3x 380 V/3x 220 V
