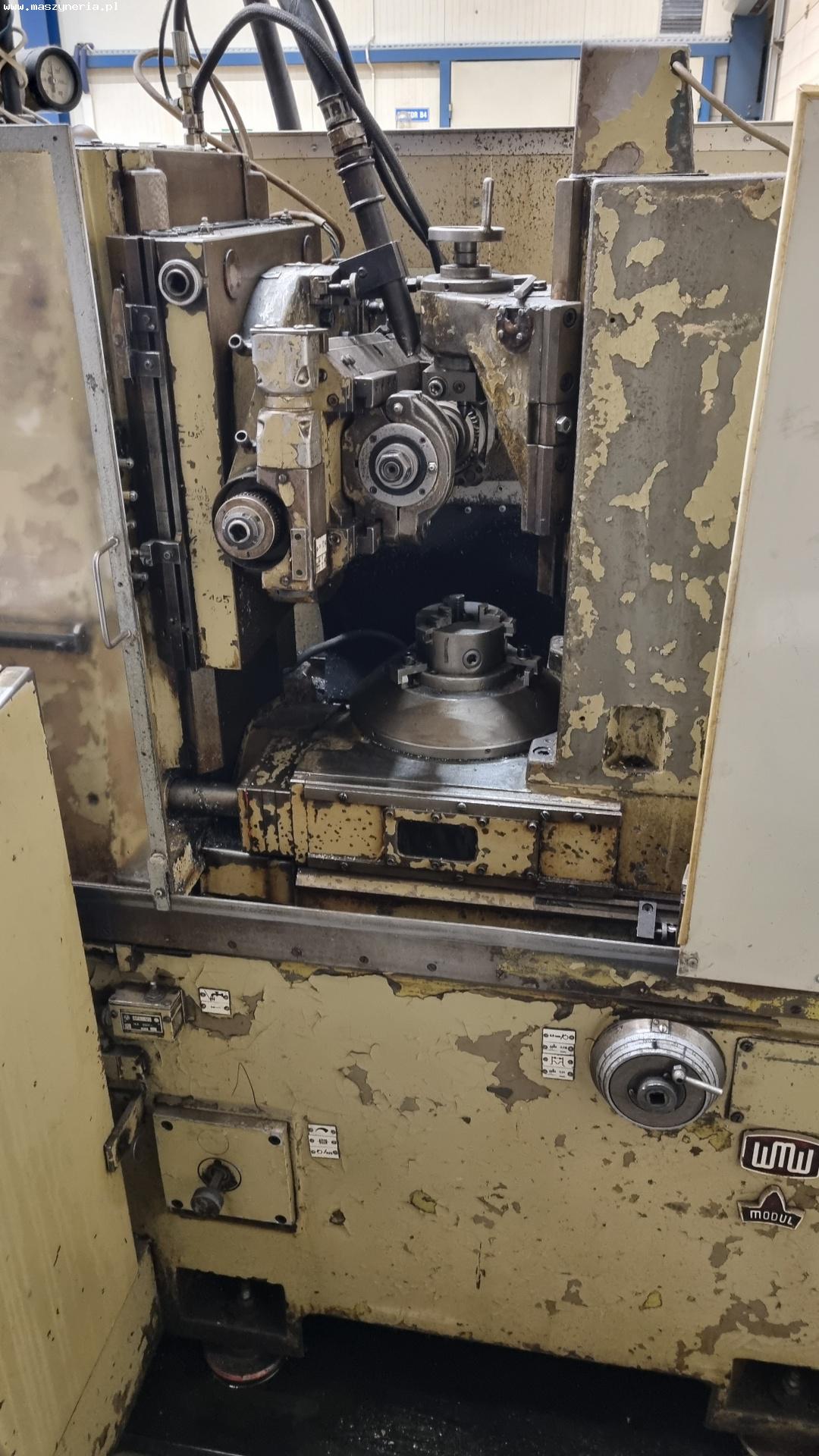

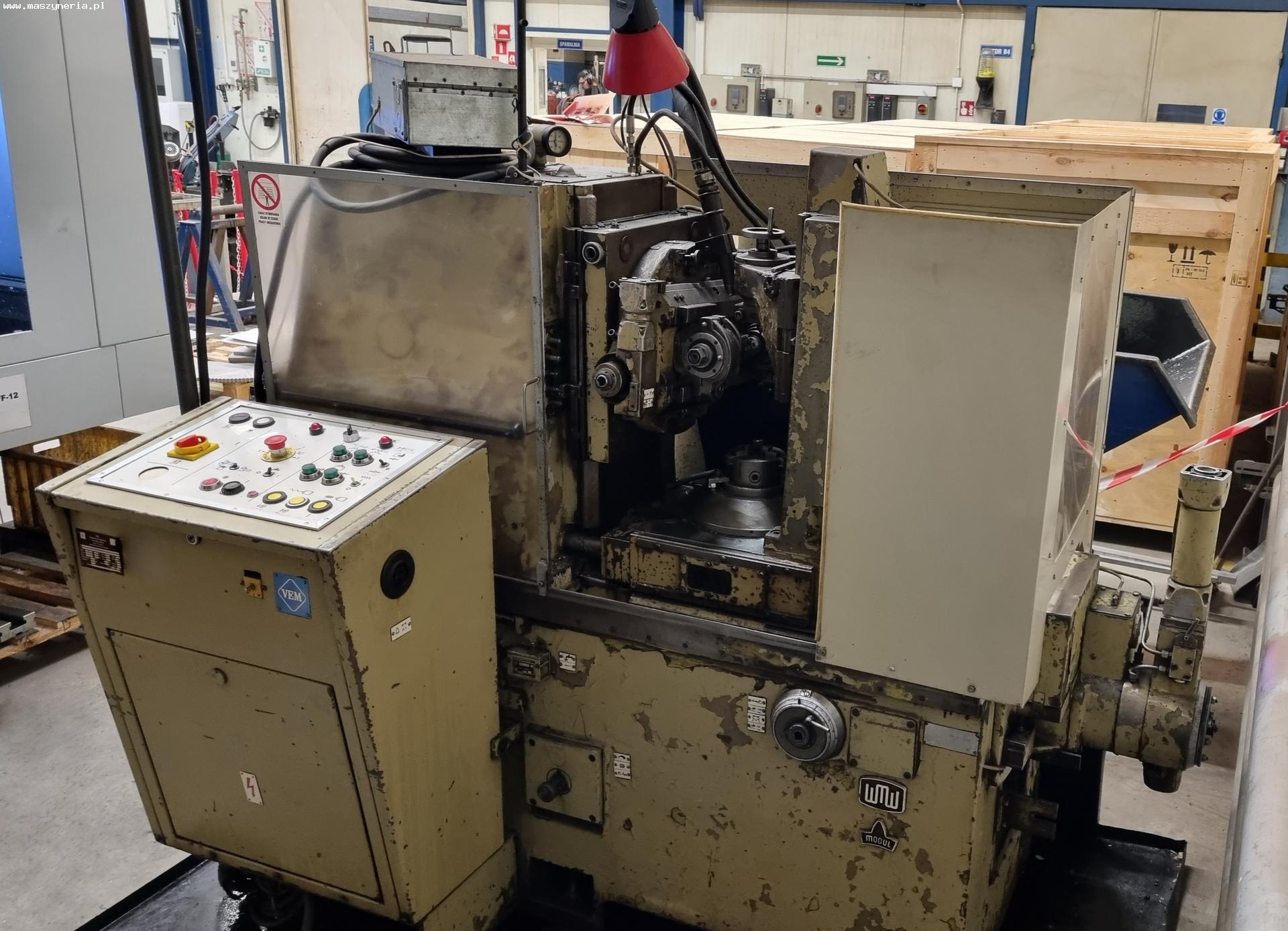

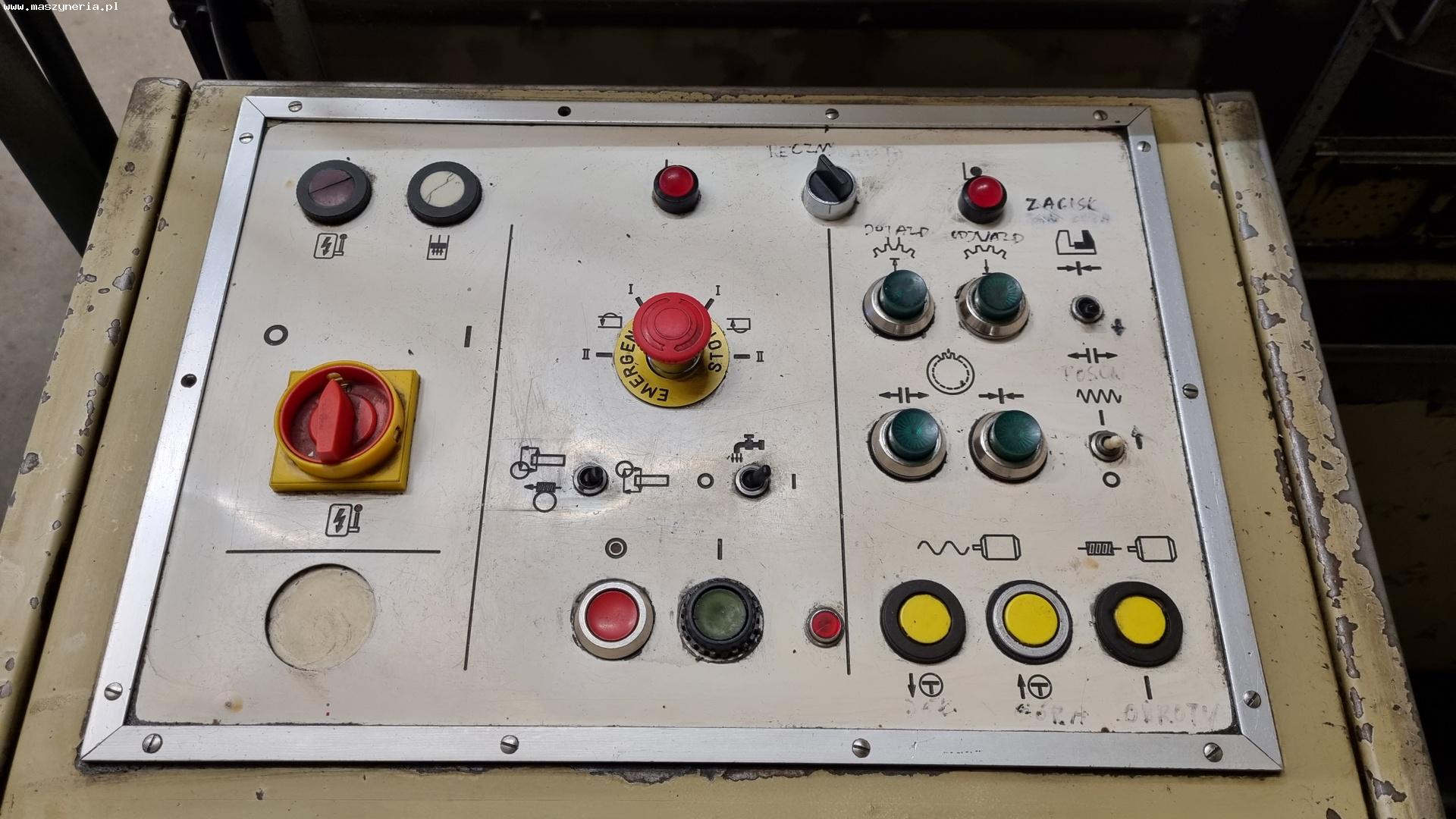

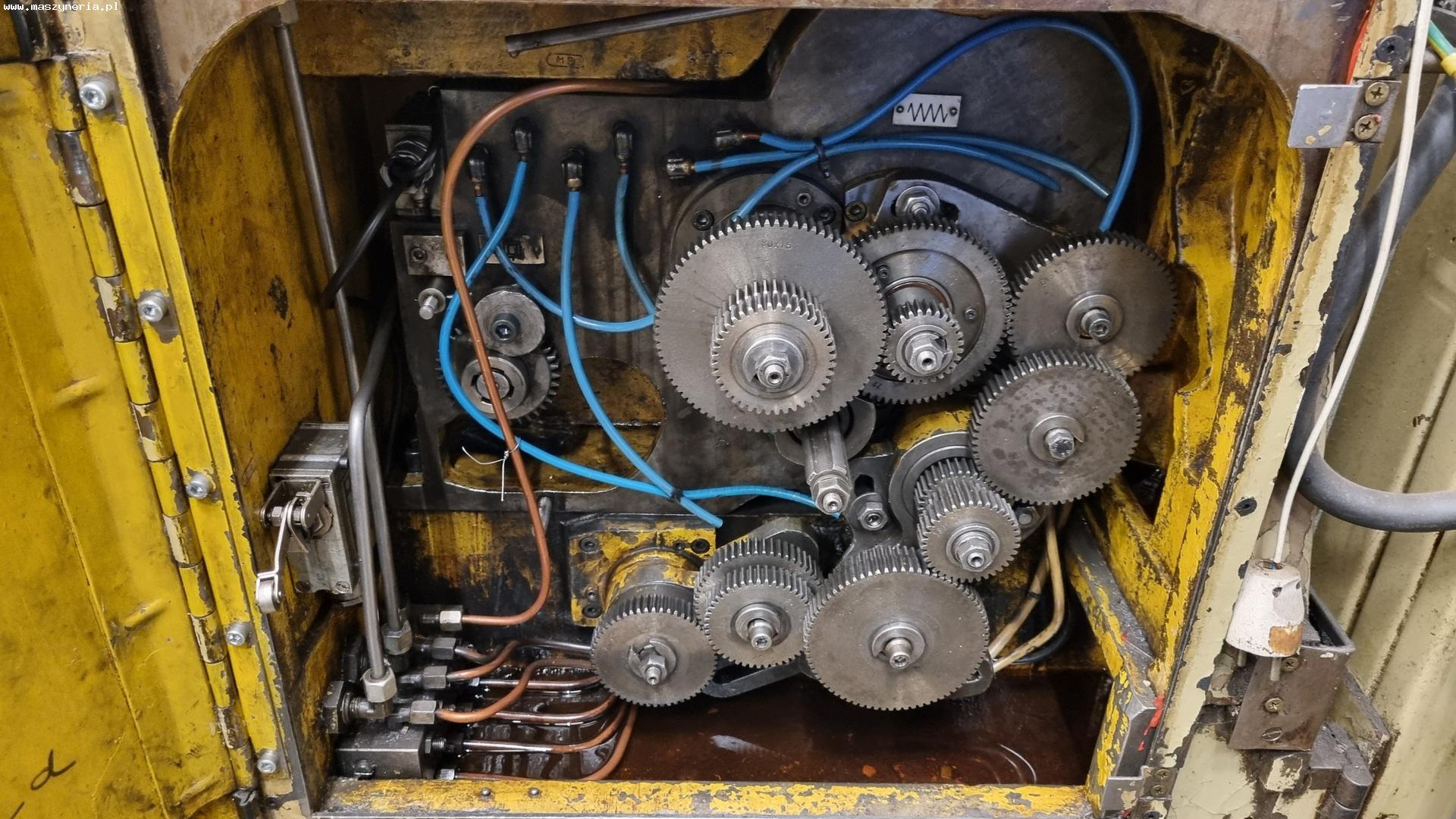

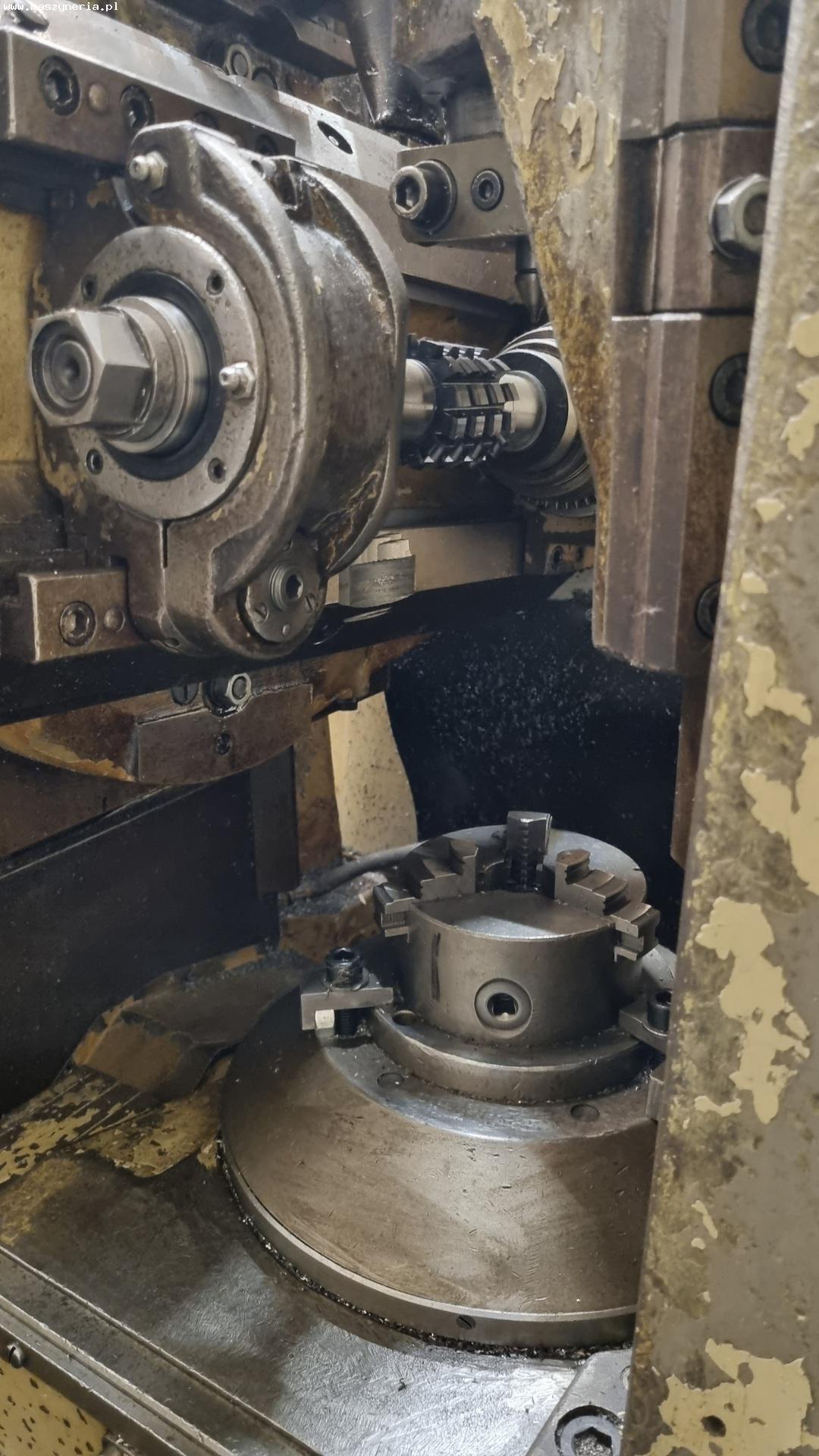

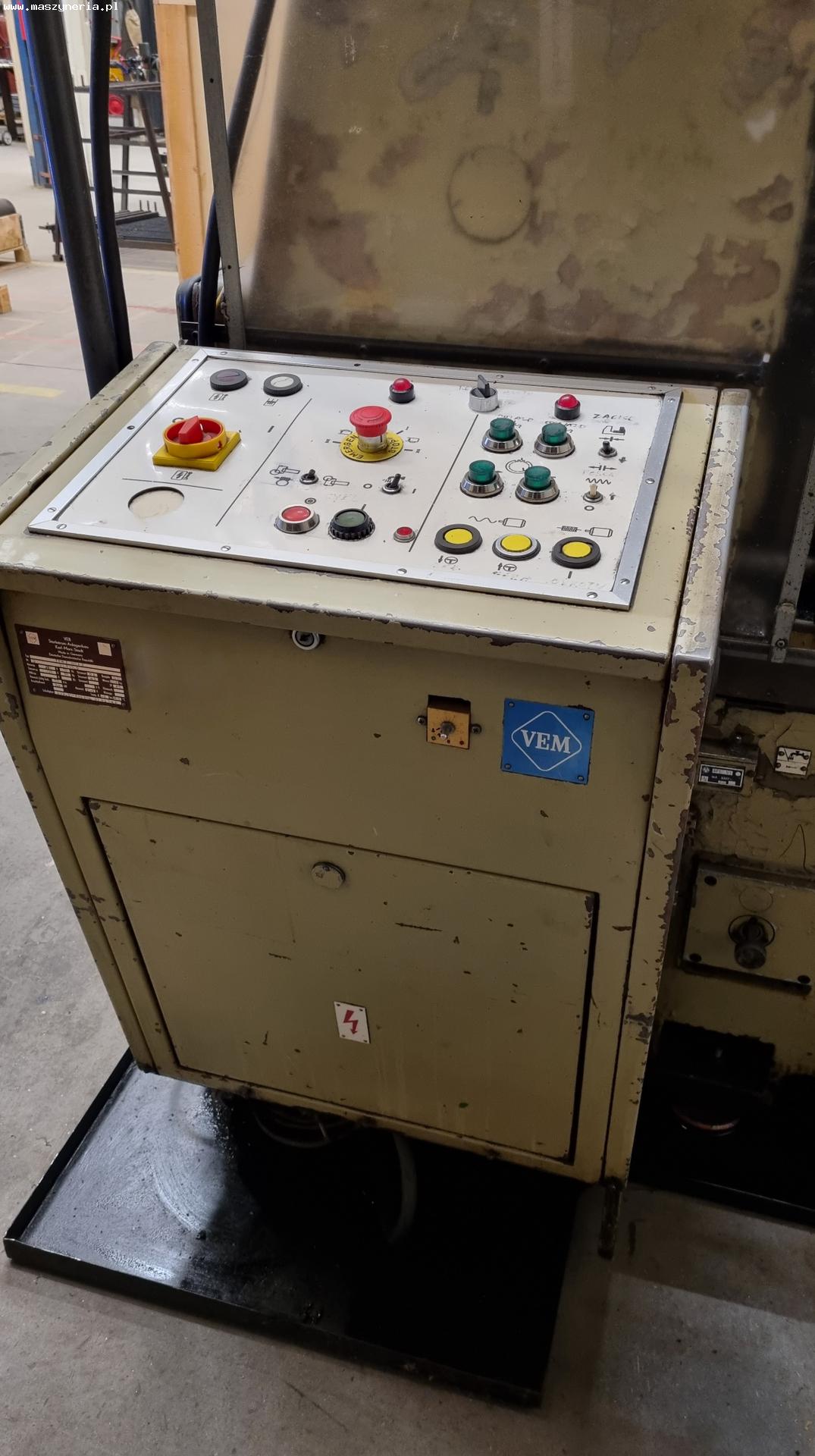

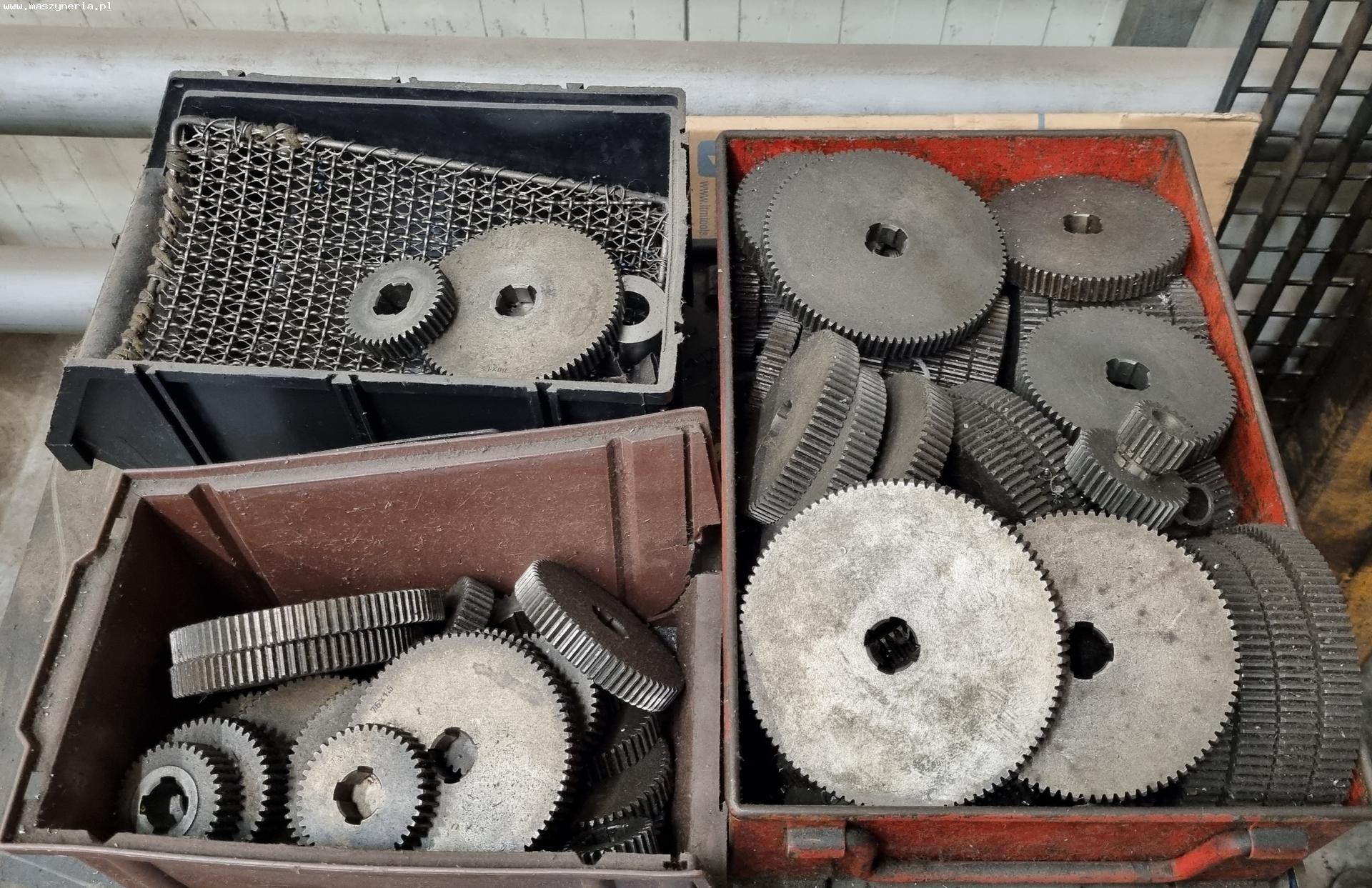

Dentatrice a creatore WMW MODUL ZFWZ 160/3

Dentatrice a creatore WMW MODUL ZFWZ 160/3 è stata costruita nel 1971 nella DDR dalla VEB Werkzeugmaschinenkombinat “7. Oktober” Berlin. Caratteristiche tecniche della dentatrice a creatore WMW MODUL ZFWZ 160/3 Dati generali - diametro esterno massimo degli ingranaggi cilindrici e a vite senza fine con controporta: 160 mm - diametro esterno massimo degli ingranaggi cilindrici e a vite senza controporta: 160 mm - modulo massimo: 3 mm - diametro della bussola di guida nel controporta: 60 mm - diametro della bussola di guida sul perno: 32 mm - diametro della bussola di guida sul perno di fresatura: 22,27,32 mm - trasmissione: cinghia dentata interna TGL 13310 46x13x1250 mm - motore principale: 2,2/3 kW, 3×220/380 V, 1410/2820 giri/min - motore idraulico: 1,1 kW, 220/380 V, 1410 giri/min - motore del refrigerante: 0,4 kW, 220/380 V, 2820 giri/min - motore del trasportatore di trucioli: 0,18 kW, 220/380 V, 2820 giri/min - motore di traslazione rapida: 2,2 kW, 220/380 V, 2820 giri/min - potenza totale richiesta: 8,2 kW - alimentazione: 380 V; 50 Hz - dimensioni (L x L x A): 1900 x 1400 x 1700 mm - peso della macchina WMW VEB MODUL ZFWZ 160/3: 3000 kg Mandrino di fresatura - diametro massimo della fresa: 110 mm - larghezza massima della fresa: 120 mm - velocità di rotazione del mandrino di fresatura: 100-420 giri/min - regolazione della velocità del mandrino: continua - regolazione del mandrino di fresatura (a mano): 75 mm - regolazione del mandrino di fresatura (automatica): 75 mm - cono del mandrino di fresatura: Morse 4 - distanza tra mandrino di fresatura e mandrino di bloccaggio (con controporta): 20-170 mm - distanza tra mandrino di fresatura e mandrino di bloccaggio (senza controporta): 20-170 mm - rotazione del carrello di fresatura: 210° (avanzamento in 1-2 direzioni) - velocità di avanzamento del carrello di fresatura: 0,5-4 mm/giro Tavolo di lavoro - superficie di serraggio: ⌀ 210 mm - centratura: ⌀ 110 mm - profondità: 290 mm - cono: Morse 4 - scanalature a T: 3 fori filettati M12 DIN - distanza massima dal centro della tavola di serraggio al controporta: 102 mm - distanza massima dal centro della tavola di serraggio al centro del mandrino di fresatura: 170 mm
