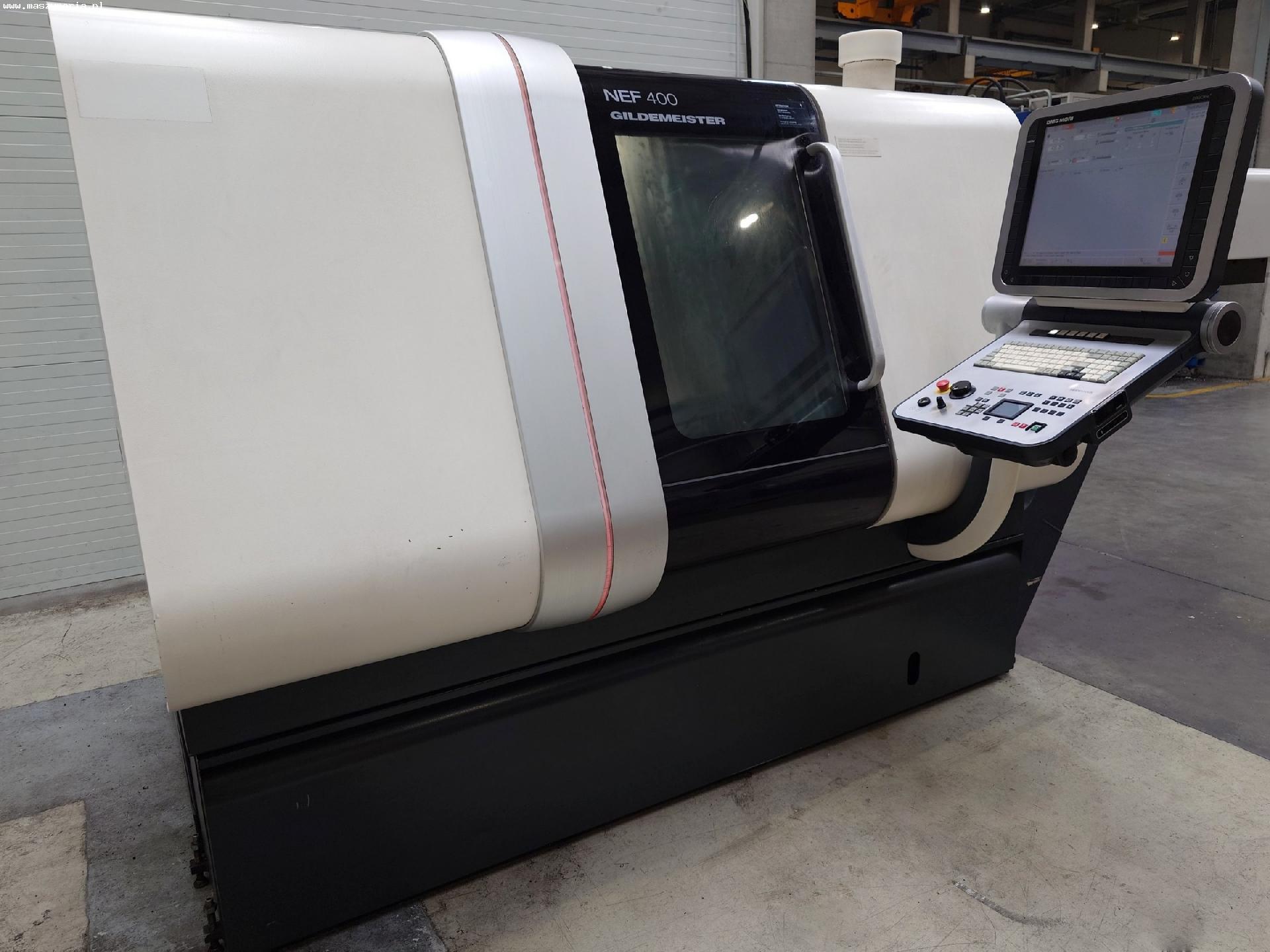

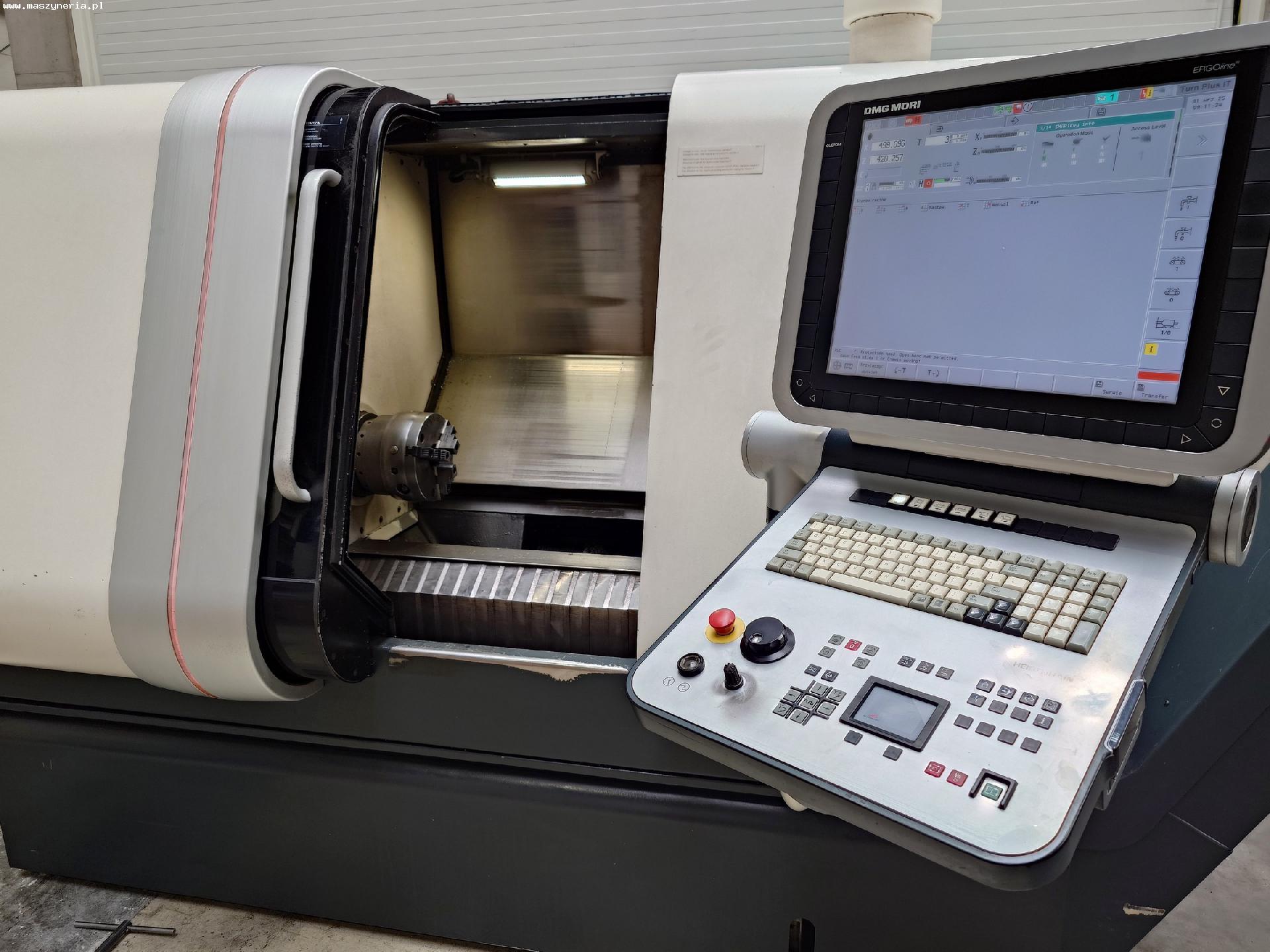

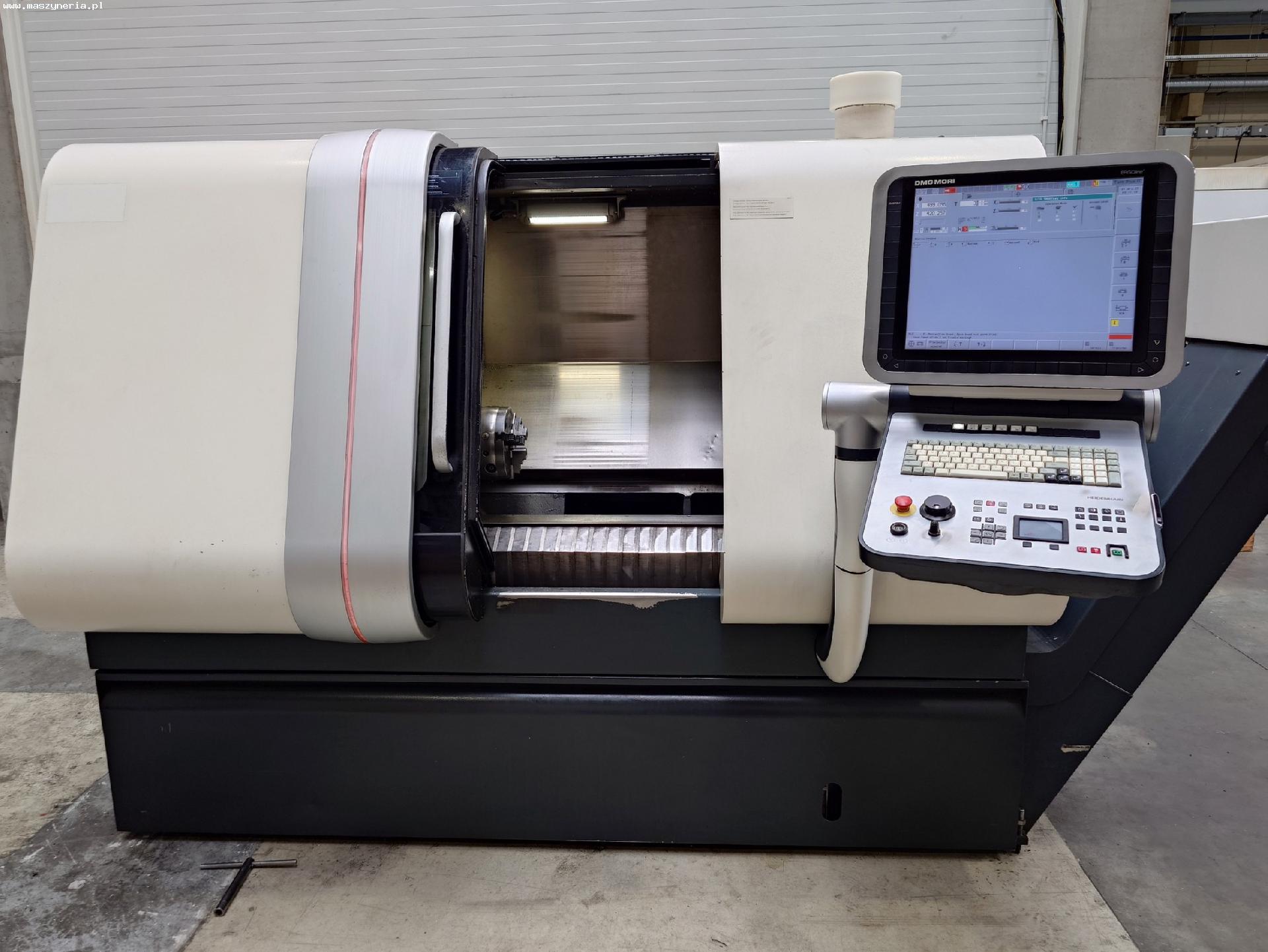

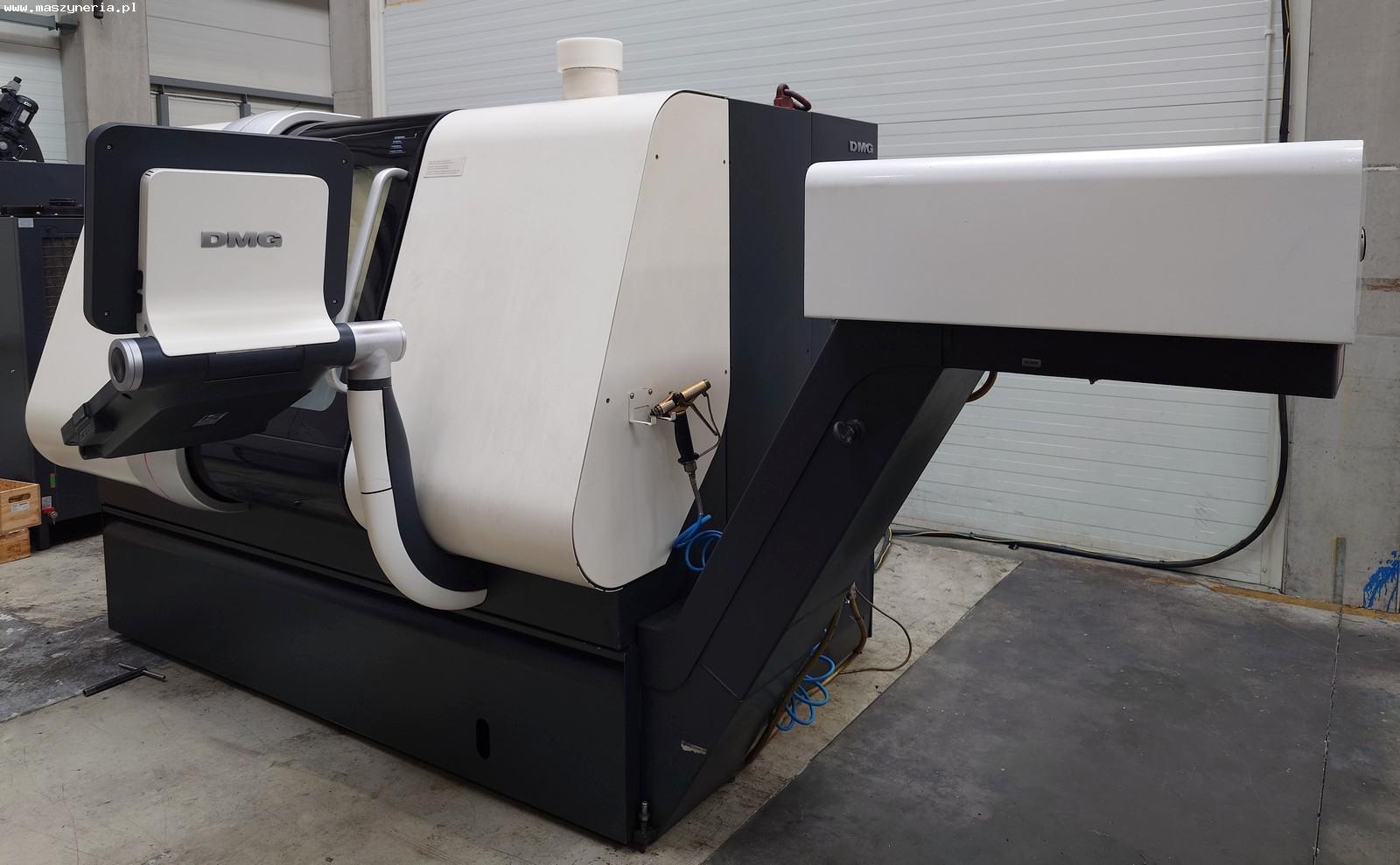

Centro di tornitura CNC DMG MORI NEF 400

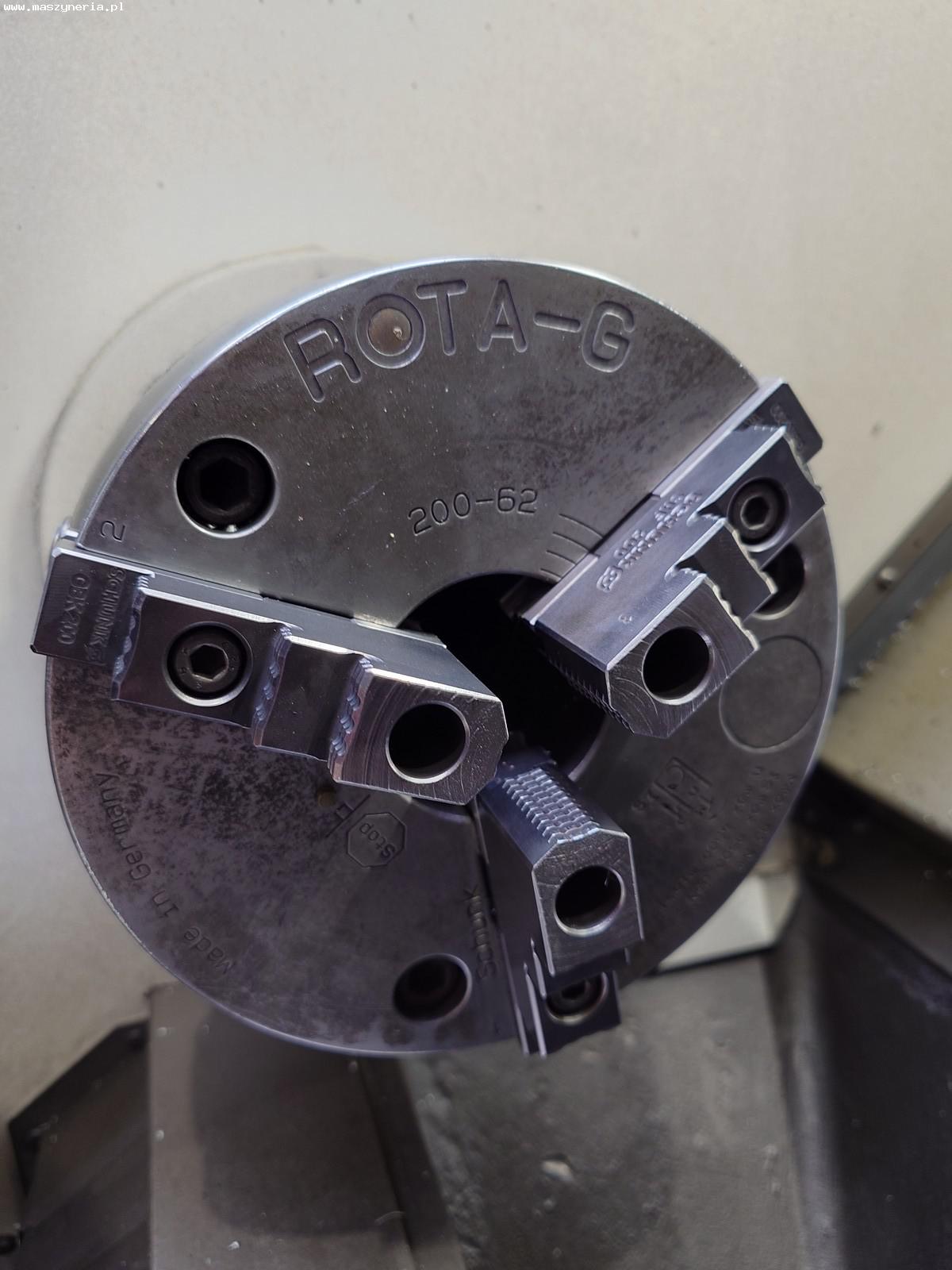

Centro di tornitura CNC DMG MORI NEF 400 è stato costruito nel 2009 in Polonia da FAMOT Pleszew S.A. Il tornio è stato utilizzato per la prototipazione e ha lavorato per un totale di 6492 ore. Specifiche tecniche del tornio per metalli DMG MORI NEF 400 - diametro massimo di tornitura: 350 mm - diametro della barra: 52 mm - diametro tornibile sul banco: 385 mm - diametro tornibile sul carro: 350 mm - lunghezza massima di tornitura: 650 mm - distanza tra le punte: 805 mm - avanzamento sull’asse X/Z: 255/700 mm - avanzamento sull’asse Z (contropunta): 580 mm - traslazione rapida sull’asse X, Z: 30 m/min - forza di spinta sull’asse X/Z (100% ED): 4,5/6,2 kN - forza di spinta sull’asse X/Z (40% ED): 5/8,5 kN - velocità massima di rotazione del mandrino: 4000 giri/min - diametro del foro del mandrino: 65 mm - diametro del mandrino: 90 mm - potenza di azionamento del mandrino (100% ED/40% ED): 11,5/15,3 kW - coppia del mandrino (100% ED/40% ED): 293/390 Nm - estremità del mandrino: A6 DIN 55026 - distanza dall’estremità del mandrino al pavimento: 1040 mm - diametro del mandrino: 200 mm - velocità massima di rotazione della torretta: 4500 giri/min - potenza di azionamento della torretta (100% ED/ 40% ED): 3,3/4,4 kW - coppia della torretta (100% ED/ 40% ED): 16/21 Nm - portautensili: VDI 30 - numero di utensili azionati: 6 - sezione del gambo dell’utensile: 20×20 mm - estensione della contropunta: 580 mm - cono della contropunta: Morse MK4 - spinta massima della contropunta: 680 daN - ore di funzionamento: 6492 h - tempo di accensione della macchina: circa 25750 h - alimentazione: 400 V; 50/60 Hz - dimensioni (L con trasportatore trucioli x L x H): 3800 x 2215 x 1990 mm - peso della macchina DMG GILDEMEISTER NEF 400: 3265 kg Dotazione del tornio DMG MORI - controllo CNC: HEIDENHAIN - pannello di controllo touch screen: DMG MORI ERGOline - mandrino SCHUNK con ganasce a cambio rapido - torretta a 12 posizioni VDI 30 - utensili azionati - asse C - contropunta idraulica - trasportatore di trucioli - vassoio porta trucioli 160 l
