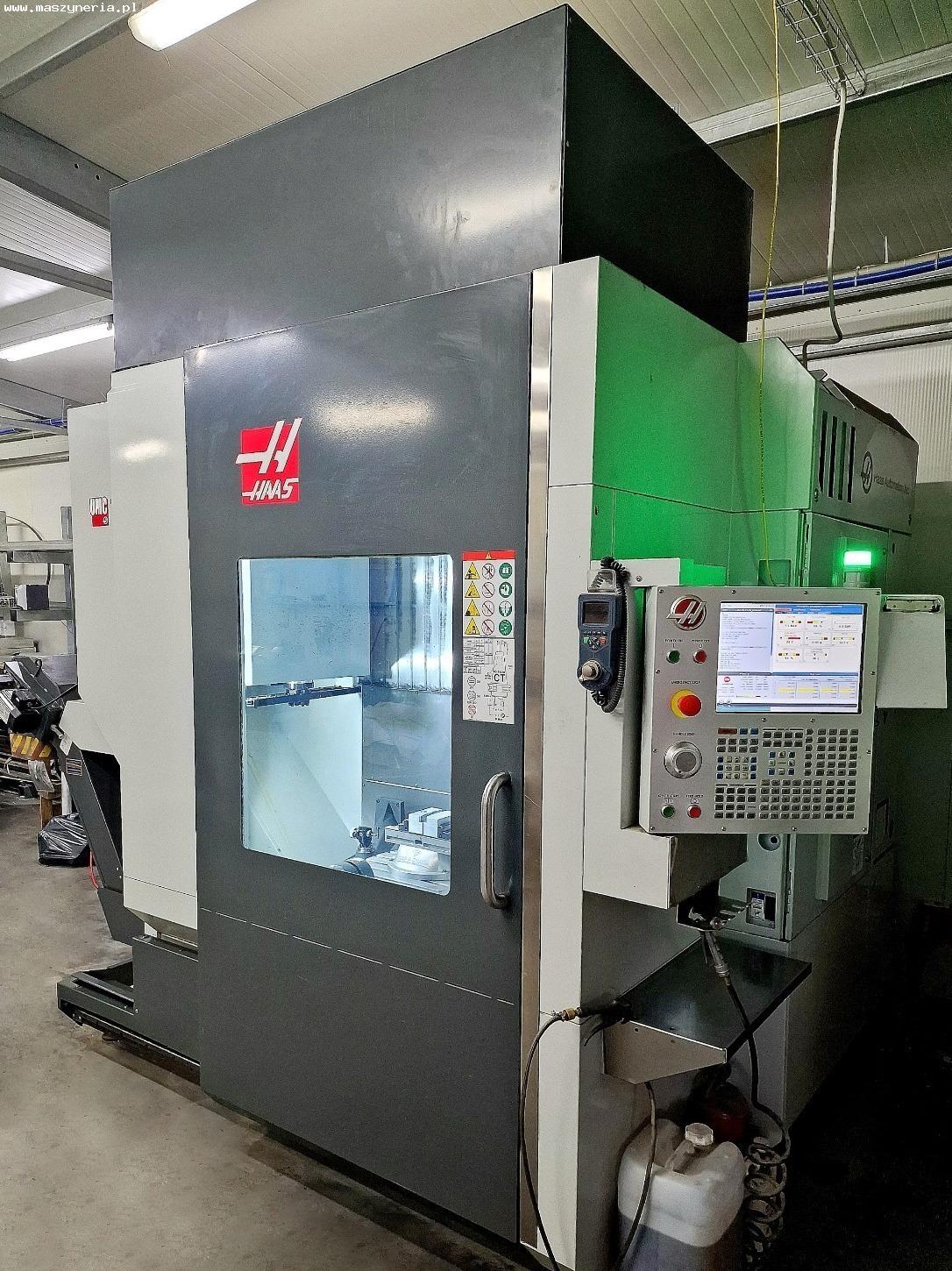

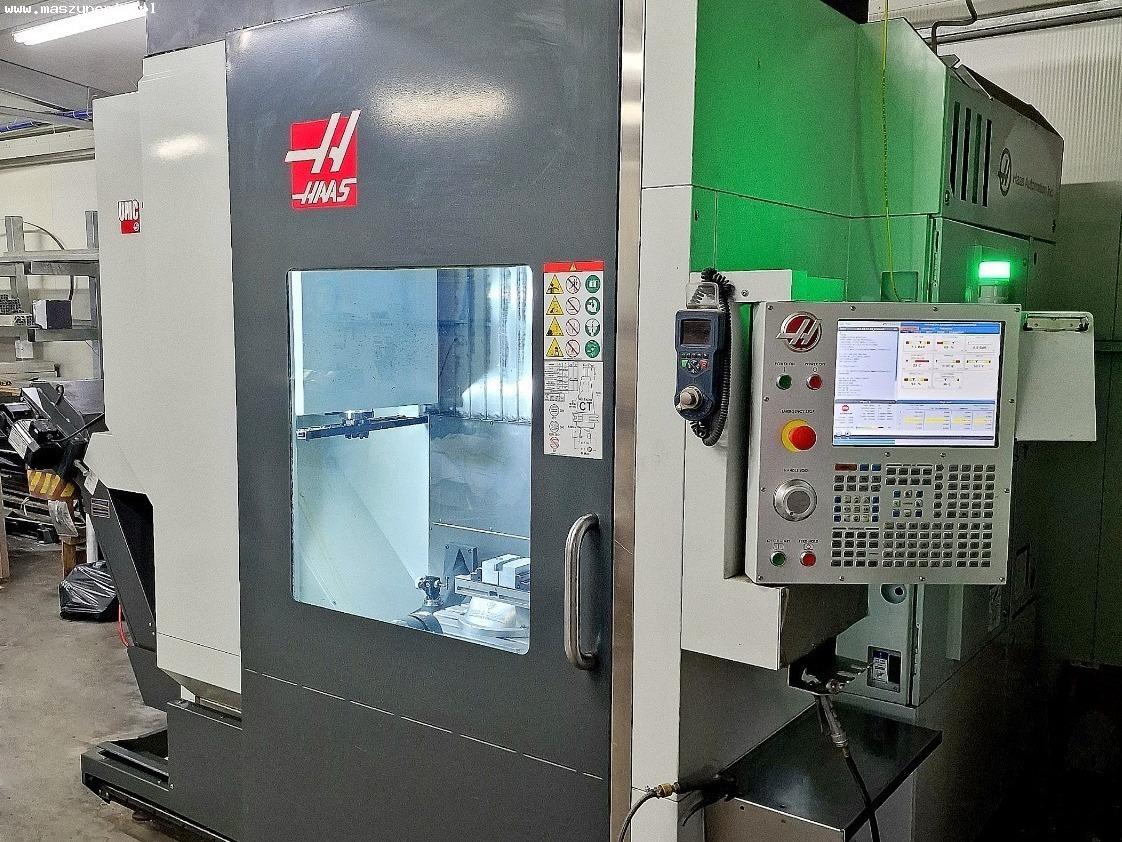

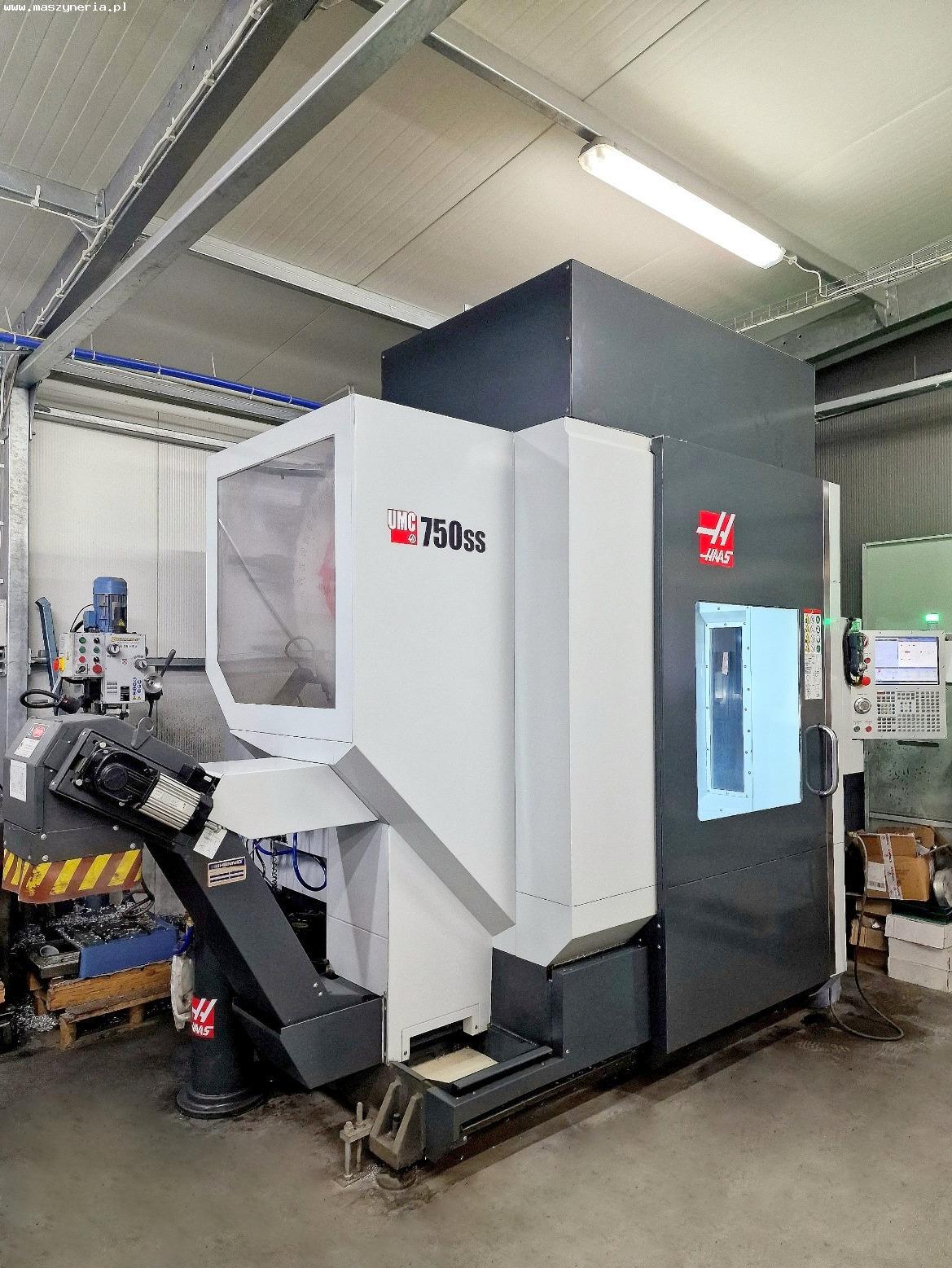

Centro di lavoro verticale CNC HAAS UMC-750SS

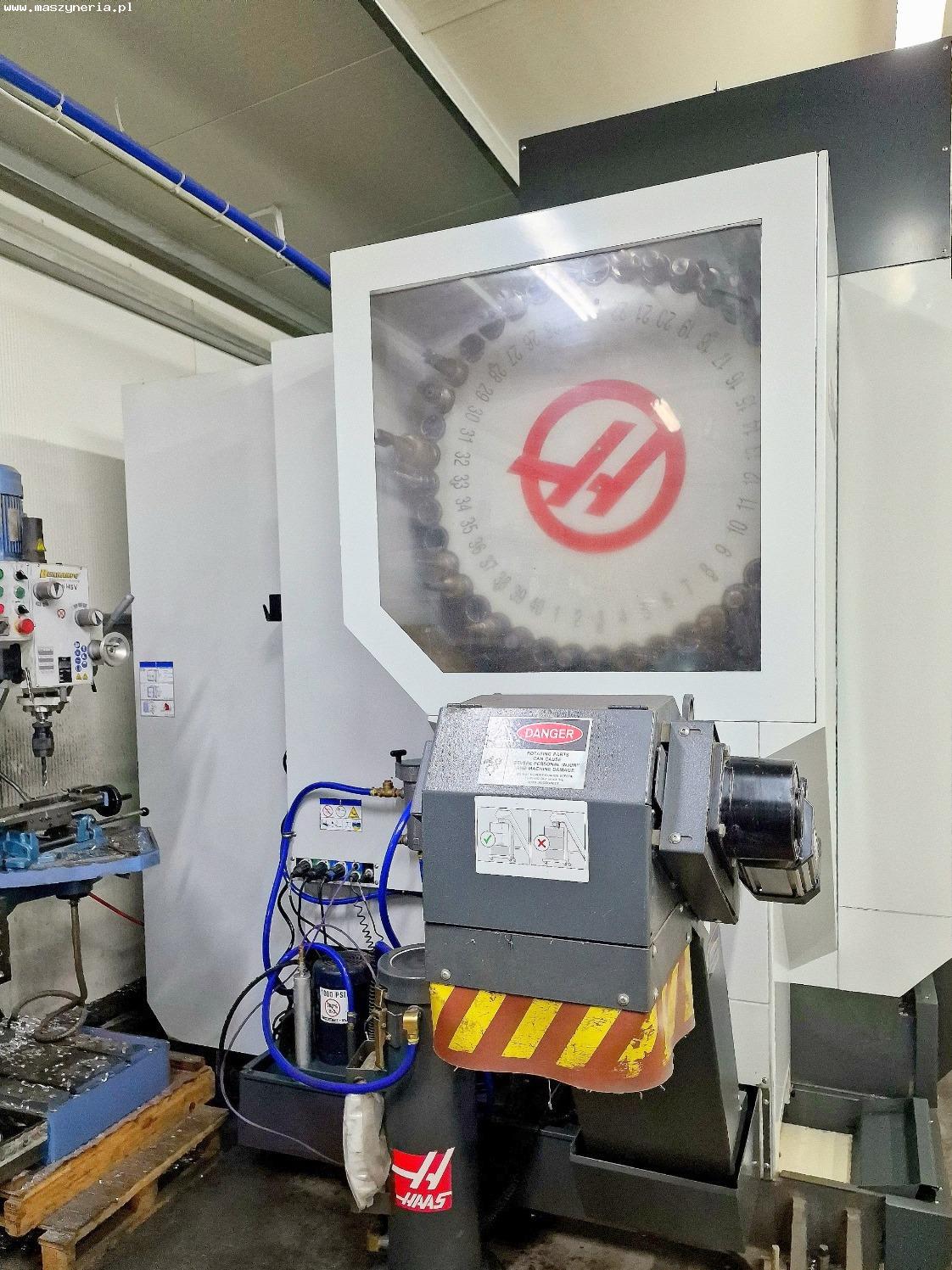

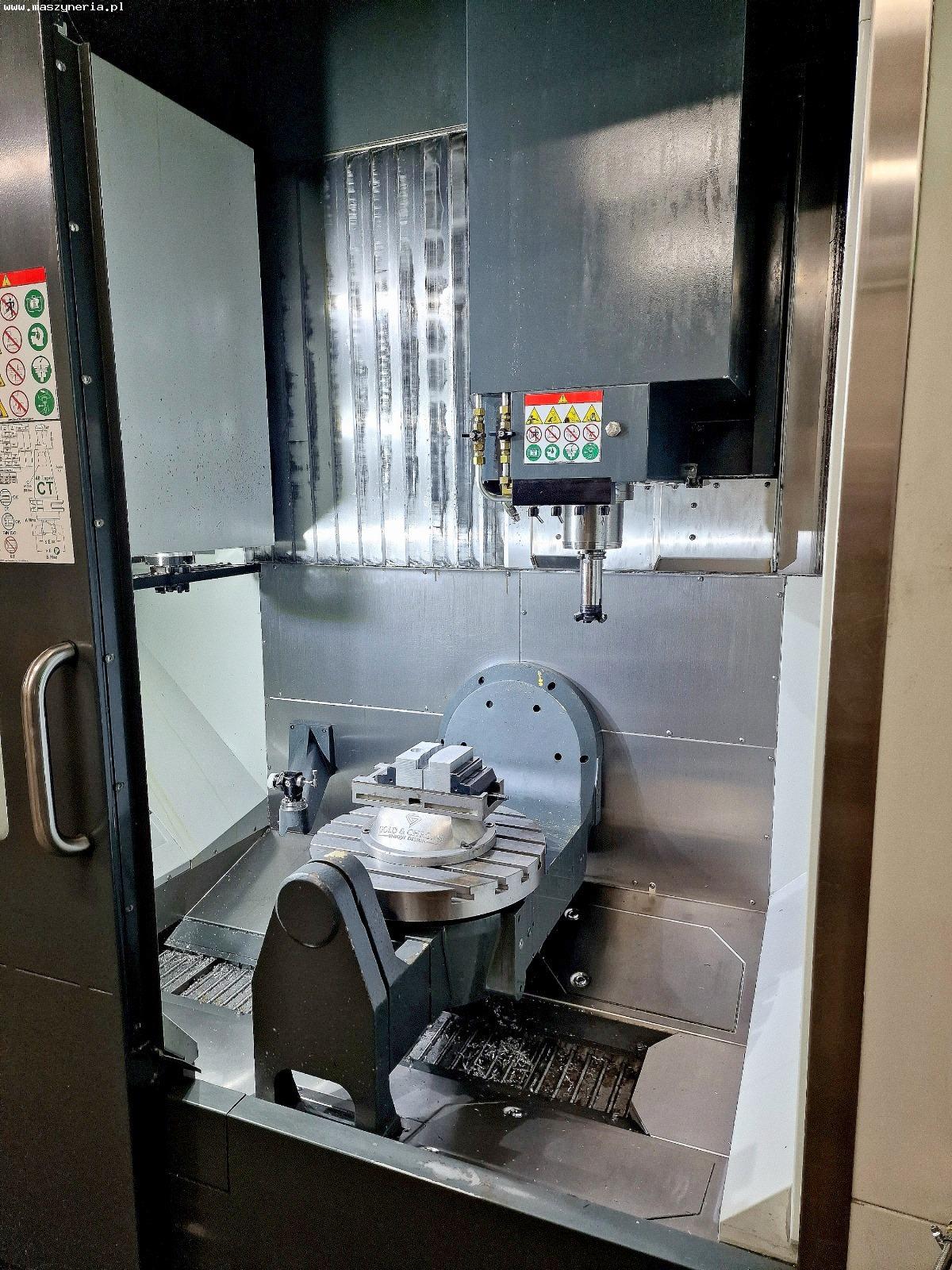

Centro di lavoro verticale CNC HAAS UMC-750SS costruito nel 2018 negli Stati Uniti è utilizzato per la lavorazione di precisione di pezzi complessi con un peso massimo di 300 kg. Ad oggi, la macchina ha funzionato poco ed è stata utilizzata per la prototipazione, la produzione di utensili e la lavorazione di piccoli lotti. Specifiche tecniche della fresatrice CNC HAAS UMC-750SS - numero di assi: 5 (indice 3+2) - avanzamento negli assi X/Y/Z: 752/508/508 mm - diametro della tavola rotante: 500 mm - peso massimo del pezzo: 300 kg - velocità massima di rotazione del mandrino: 15000 rpm - cono del mandrino: BT40 - coppia del mandrino: 122 Nm - diametro massimo dell’utensile: 127 mm - lunghezza massima dell’utensile: 305 mm - peso massimo dell’utensile: 5,4 kg - potenza: 22,4 kW - alimentazione: 3x 400 V - peso della macchina: 8200 kg Dotazione del centro di fresatura HAAS - controllo CNC: HAAS NGC - tavola rotante inclinabile - sonda di misura utensile e pezzo: RENISHAW 3D - magazzino utensili a 40 posizioni - funzione HSM (High Speed Machining) per una lavorazione più rapida di forme 3D - sistema HaasConnect (monitoraggio remoto dello stato della macchina tramite protocollo VNC) - filettatura senza portautensili di compensazione - spostamento dinamico del punto zero del pezzo e controllo della posizione dell’asse utensile - modulo di rilevamento del blackout in fase iniziale - trasportatore di trucioli a nastro - compensazione della temperatura delle viti a sfera - soffiaggio del cono del mandrino - orientamento del mandrino - manopola elettronica con display LCD - posizione angolare dell’ugello refrigerante programmabile - soffiaggio aria utensile - connessione aria compressa - raffreddamento del mandrino 69 bar - sistema di raffreddamento con serbatoio del refrigerante integrato - sistema di alimentazione del refrigerante integrato ad alta pressione 69 bar - sistema di lubrificazione centrale automatica - scheda di rete - filtro supplementare da 25 μm - filtro per trucioli - illuminazione dell’area di lavoro - porta USB - documentazione tecnica
