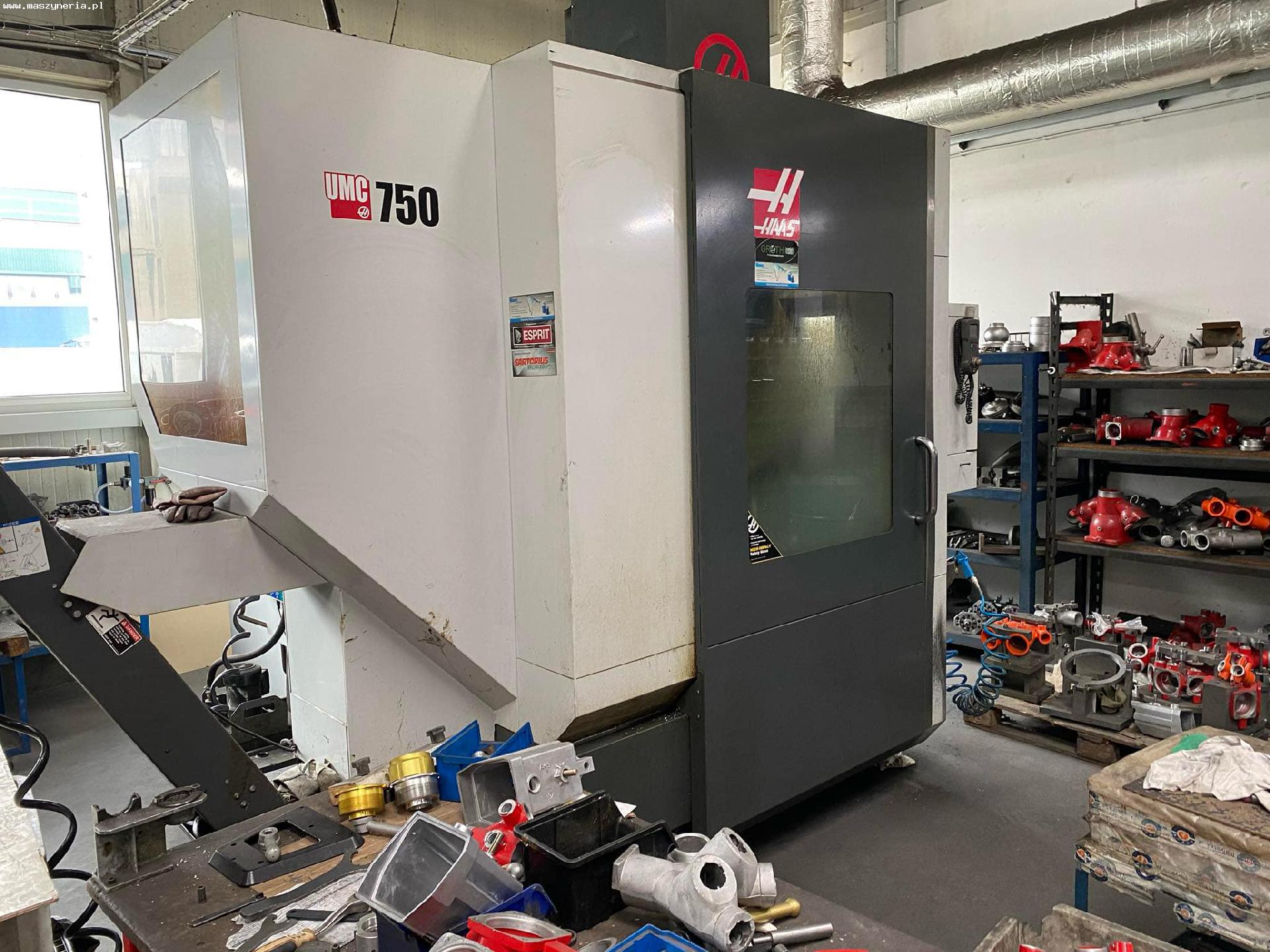

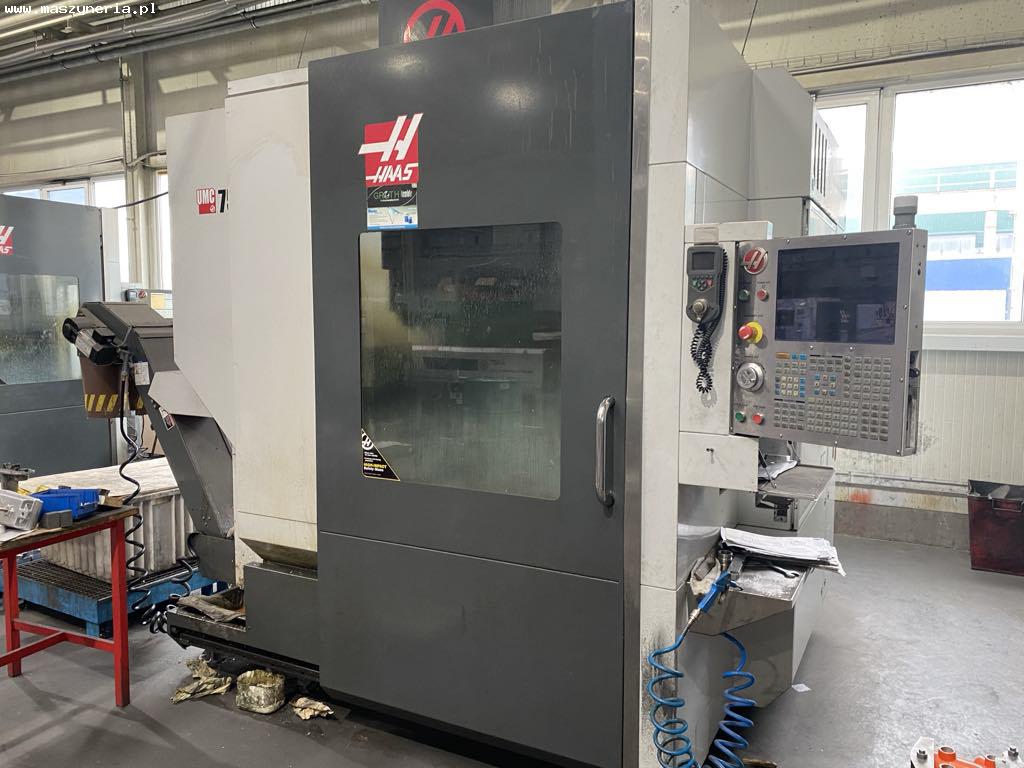

Centro di lavoro verticale CNC HAAS UMC-750

Centro di lavoro verticale CNC HAAS UMC-750 è stato costruito nel 2015 negli Stati Uniti da HAAS AUTOMATION, INC. Specifiche tecniche del centro di fresatura HAAS UMC-750 - numero di assi: 5 (X, Y, Z, B, C), avanzamento sull’asse X/Y/Z: 762/508/508 mm, campo di inclinazione sull’asse B: +120°/-35°, campo di rotazione sull’asse C: 360°, velocità di avanzamento sull’asse X, Y, Z: 22,9 m/min, velocità di avanzamento sull’asse X, Y, Z (taglio): 16,5 m/min, velocità asse B: 50°/min, velocità asse C: 50°/min, peso massimo del pezzo: 300 kg, diametro della tavola di lavoro: 500 mm, numero di cave a T: 7, velocità massima di rotazione del mandrino: 8100 giri/min, potenza di azionamento del mandrino: 22,4 kW, coppia massima del mandrino (a 2000 giri/min): 122 Nm, distanza massima dalla punta del mandrino alla superficie del tavolo di lavoro: 610 mm, distanza minima dalla punta del mandrino alla superficie del tavolo di lavoro: 102 mm, diametro massimo dell’utensile (posizioni adiacenti occupate): 64 mm, diametro massimo dell’utensile (posizioni adiacenti vuote): 127 mm, lunghezza massima dell’utensile: 305 mm, peso massimo dell’utensile: 5,4 kg, tempo medio di cambio utensile: 2,8 s, tempo di cambio utensile (da truciolo a truciolo): 3.6 s, capacità del serbatoio del refrigerante: 208 l, alimentazione: 3x 354-488 V; 50/60 Hz, peso della macchina HAAS UMC-750: circa 7000 kg. Dotazione della fresatrice CNC HAAS - controllore CNC: HAAS, tavola rotante inclinabile, magazzino utensili a 30+1 posizioni, mandrino raffreddato a liquido, scale negli assi B e C, pompa del refrigerante multistadio, manopola elettronica con display LCD, sistema di misura senza fili WIPS (Wireless Intuitive Probing System), modulo di rilevamento delle fasi iniziali di blackout. (I parametri tecnici indicati sono stati ricavati dal sito web del costruttore della macchina. La loro accuratezza non può essere garantita e possono quindi differire leggermente dalla realtà.)
