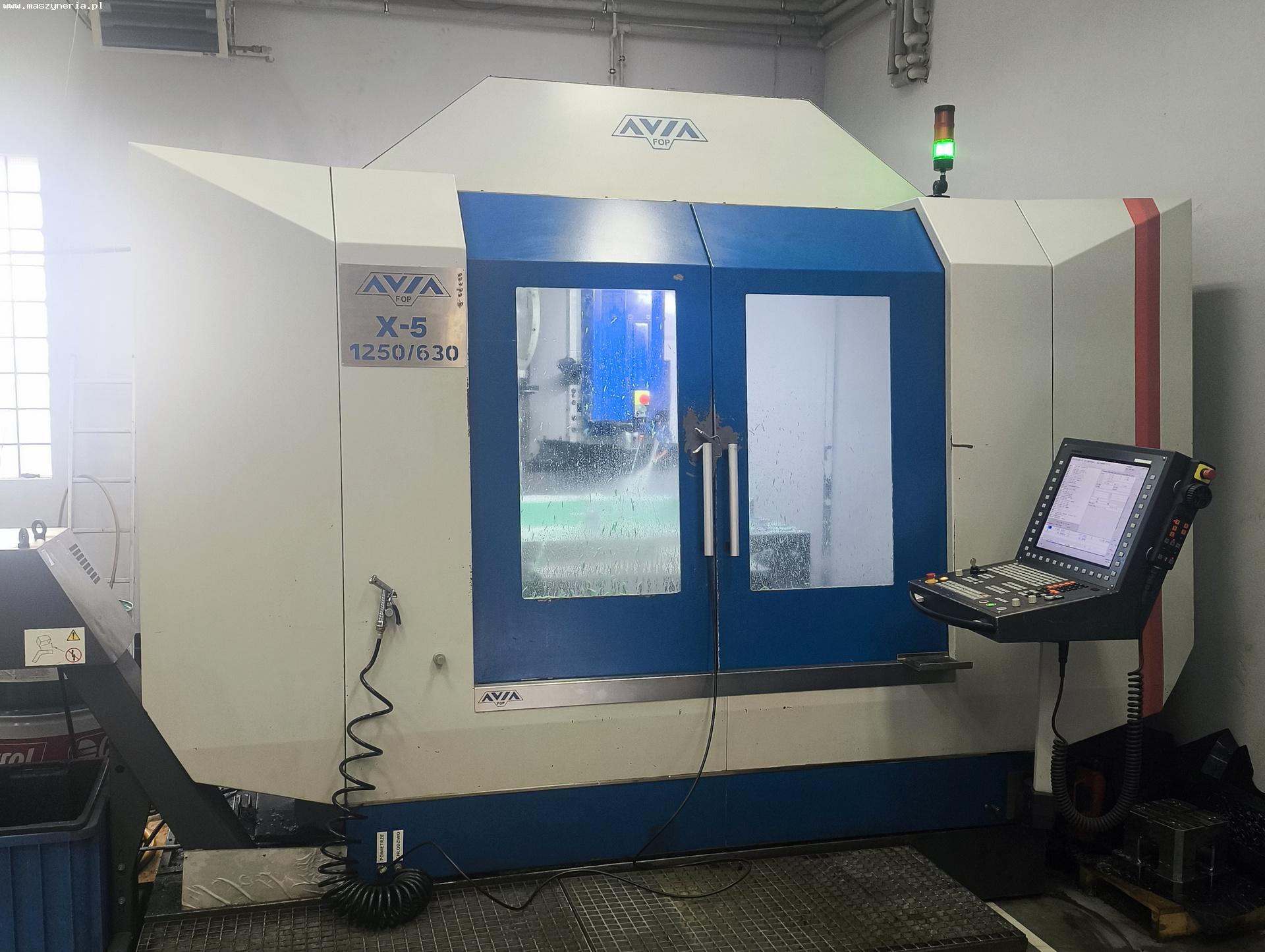

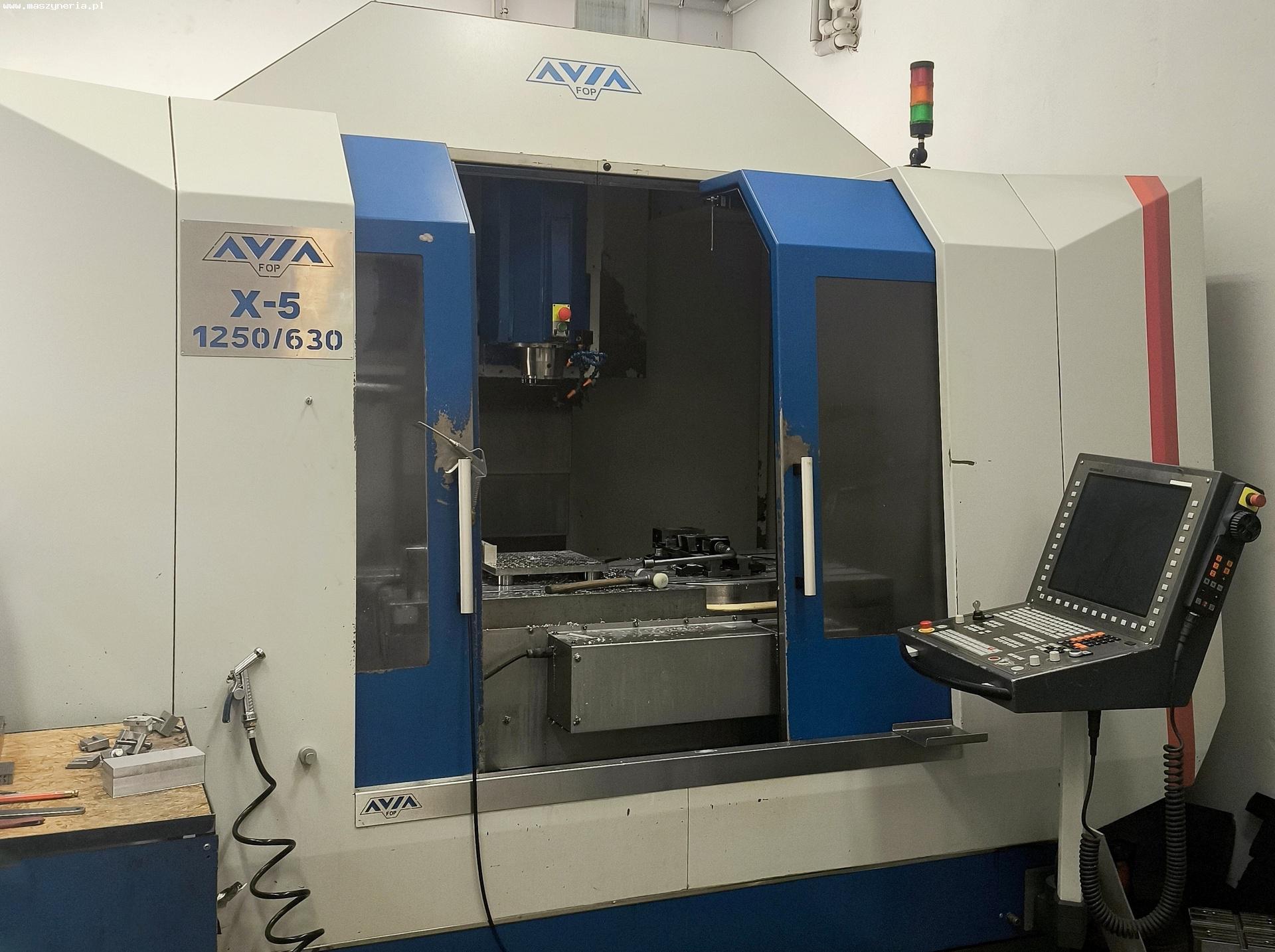

Centro di lavoro verticale CNC AVIA X-5 1250/630

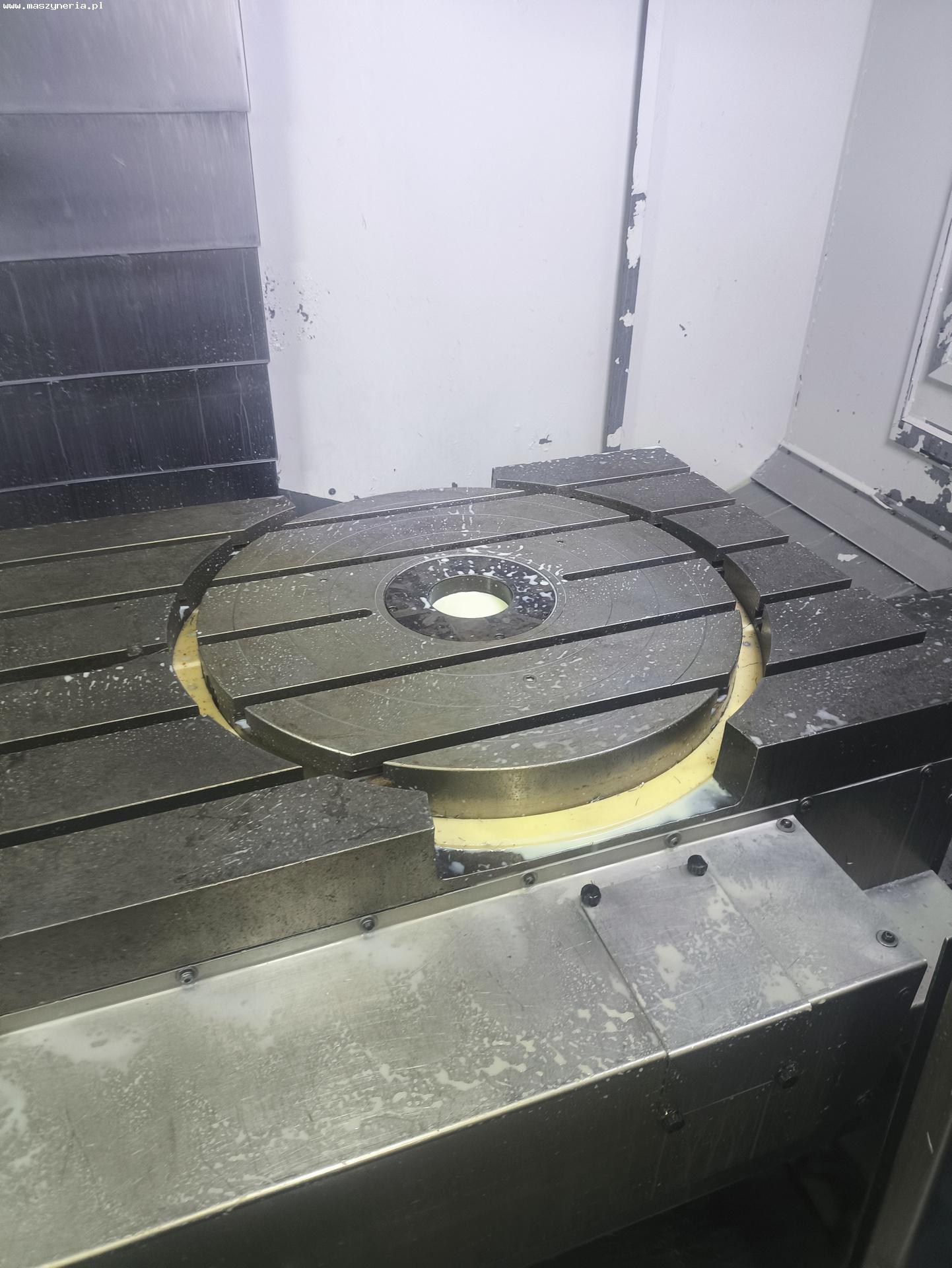

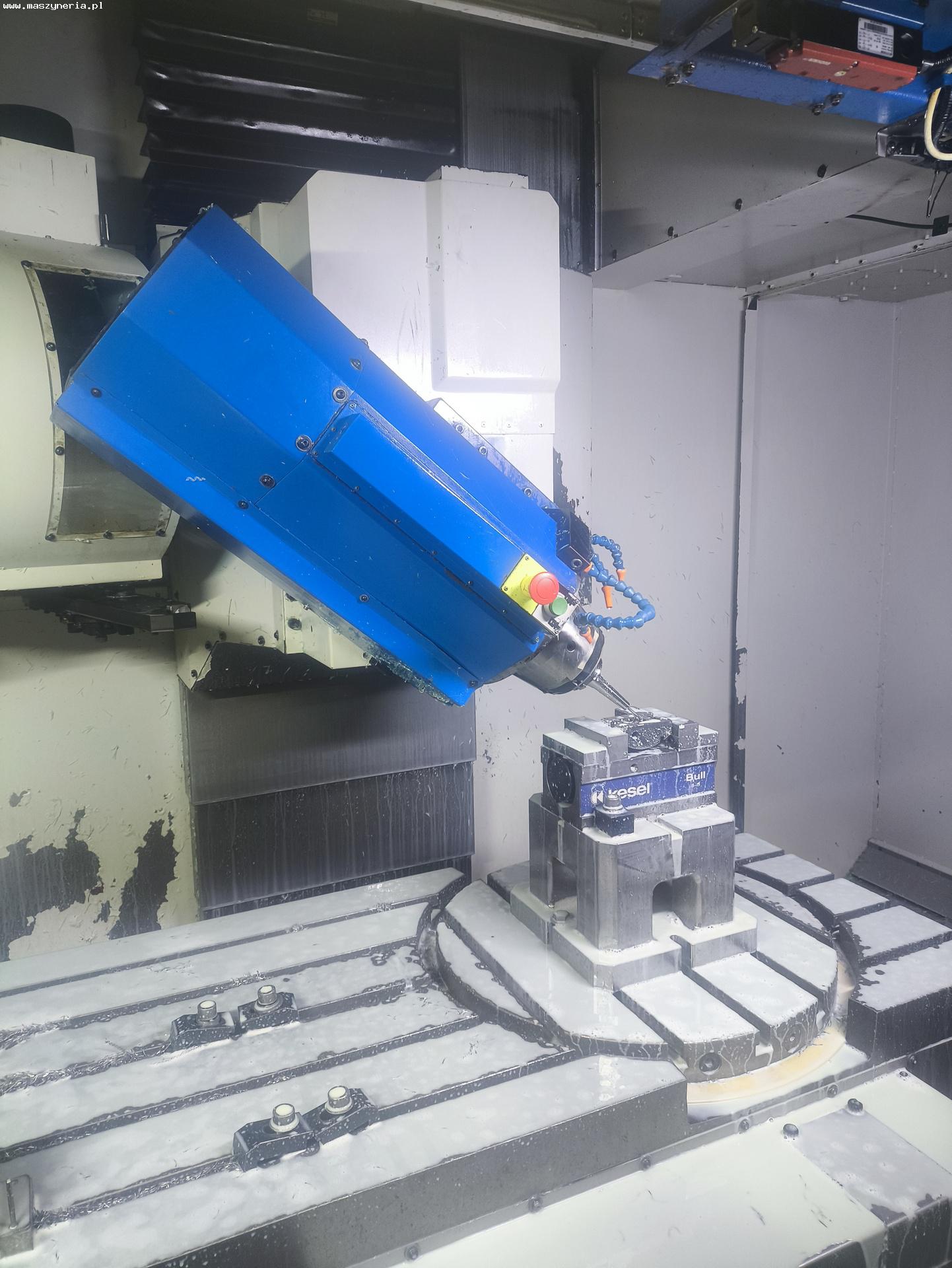

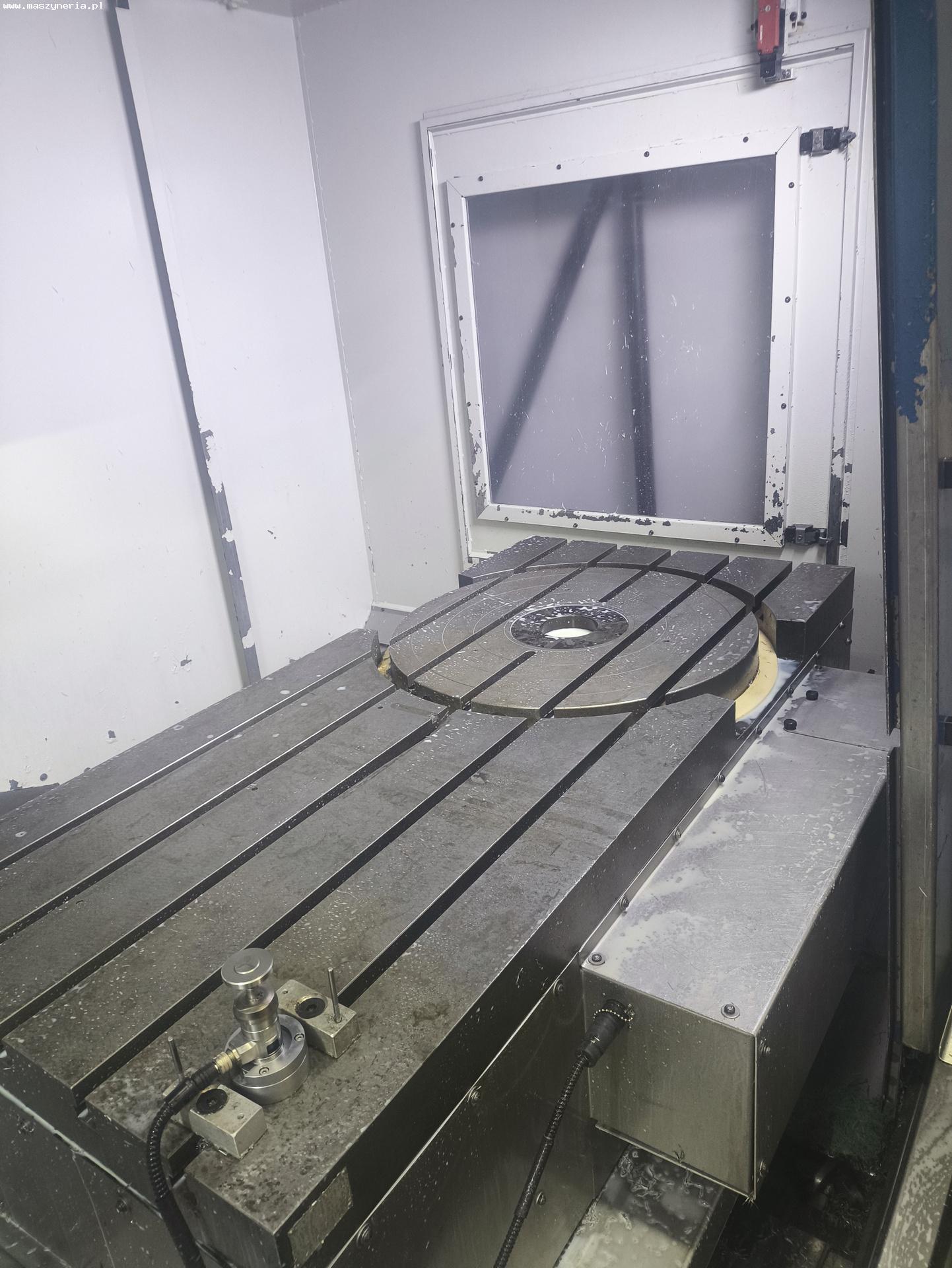

Centro di lavoro verticale CNC AVIA X-5 1250/630 è stato costruito nel 2015 in Polonia da Fabryka Obrabiarek Precyzyjnych AVIA S.A. Specifiche tecniche della fresatrice CNC AVIA X-5 1250/630 - numero di assi: 5 (X,Y,Z,B,C), avanzamento negli assi X/Y/Z: 1250/700/725 mm, campo di rotazione dell’asse B: -110°/+45°, campo di rotazione dell’asse C: 360°, traslazione rapida sugli assi X/Y/Z: 30/30/25 m/min, velocità di rotazione dell’asse B: 33,3 giri/min, velocità di rotazione dell’asse C: 25 giri/min, dimensioni del piano di lavoro (L x P): 1500 x 710 mm, area di serraggio della tavola rotante: 630 mm, peso massimo del pezzo: 1300 kg, velocità massima di rotazione dell’elettromandrino: 18000 rpm, velocità minima di rotazione dell’elettromandrino: 50 rpm, portautensili: HSK A63, potenza dell’elettromandrino (40%/funzionamento continuo): 35/25 kW, distanza massima tra la superficie dell’elettromandrino e il piano di lavoro: 710 mm, distanza minima dalla superficie dell’elettromandrino al piano di lavoro: 90 mm, diametro utensile (posizioni adiacenti vuote/posizioni adiacenti occupate): 152/80 mm, lunghezza massima dell’utensile: 300 mm, peso massimo dell’utensile: 8 kg, peso massimo di tutti gli utensili: 160 kg, tempo di cambio utensile: 14 s, numero delle cave a T: 5, larghezza delle cave a T: 18 mm, distanza delle cave a T: 125 mm, precisione di posizionamento (secondo ISO 230-2): ± 0,005 mm, precisione di posizionamento dell’asse rotativo (secondo ISO 230-2): ± 5 s, ripetibilità di posizionamento (secondo ISO 230-2): 0,005 mm, tempo di accensione della macchina: 15272 h, ore di funzionamento: 7763 h, pressione di aria compressa: 0,6 Mpa, consumo di aria compressa: 0,2 m3/min, capacità del serbatoio del refrigerante: 650 l, livello di rumore: 80 dB(A), alimentazione: 3x 400 VAC; 50 Hz, dimensioni (L x P x A): 3500 x 4000 x 3360 mm, peso della macchina AVIA X-5 1250/630: 10000 kg. Dotazione del centro di lavoro CNC AVIA - controllo CNC: HEIDENHAIN iTNC 530, elettromandrino: Franz Kessler DMS 100.46-652.304, tavola rotante: UCAM UTTR-630-Hi, tavola di lavoro orizzontale: UCAM UTTR-630-H, testa di lavoro inclinabile: UCAM USTR-310-SQ-S2, magazzino utensili a 40 posizioni, tastatore pezzo: HEIDENHAIN TS640, sonda di misura utensile: HEIDENHAIN TT160, trasportatore trucioli a vite (2 pezzi), trasportatore trucioli a raschietto (1 pezzi), azionamenti e motori: HEIDENHAIN.
