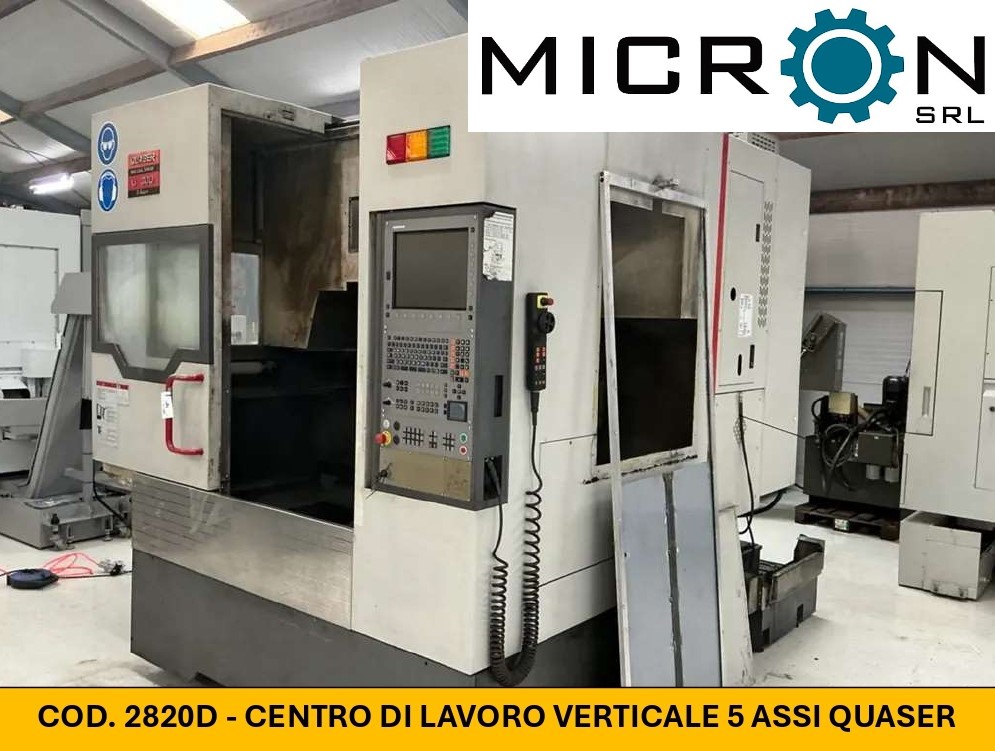

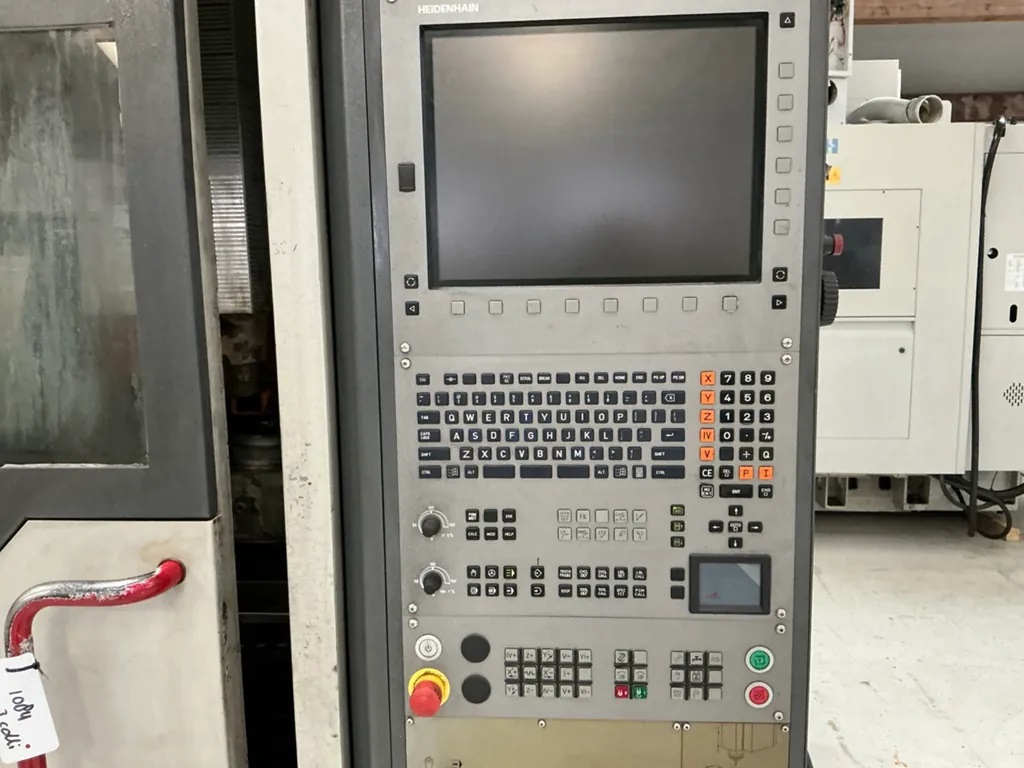

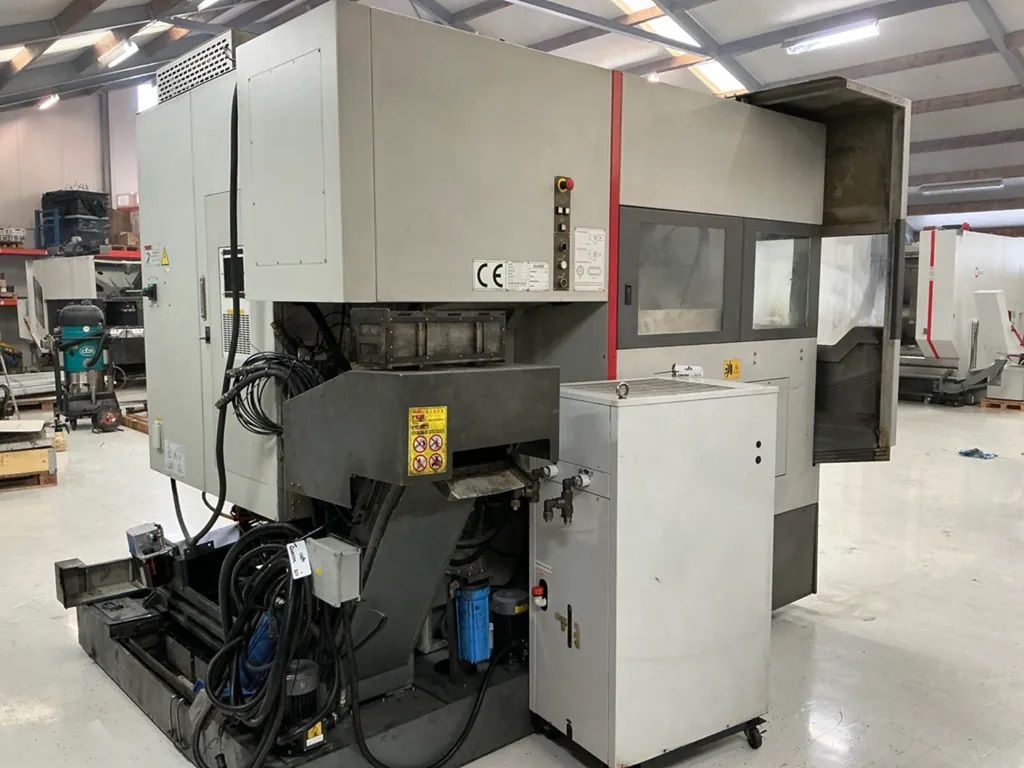

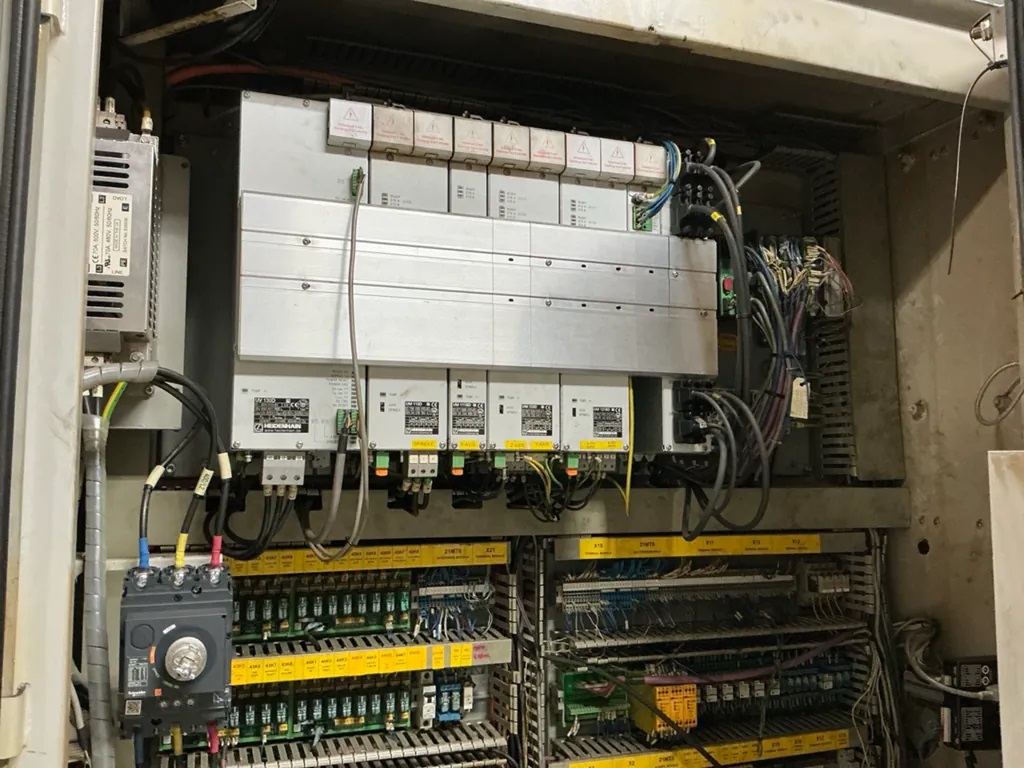

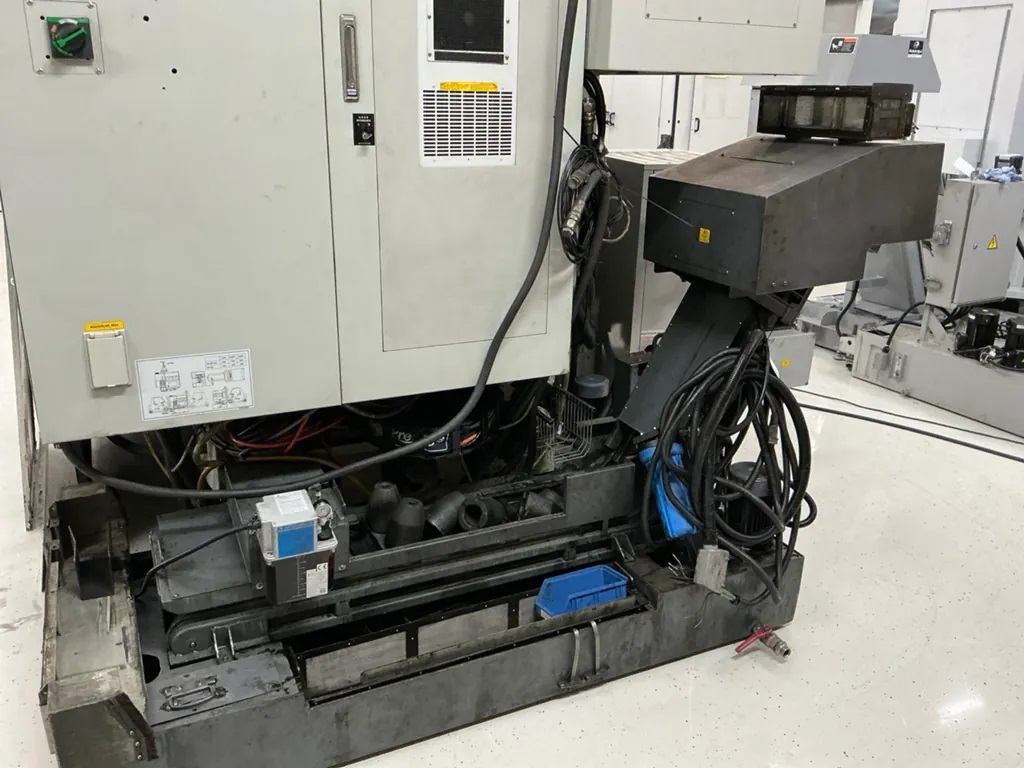

CENTRO DI LAVORO VERTICALE 5 ASSI QUASER UX30012B

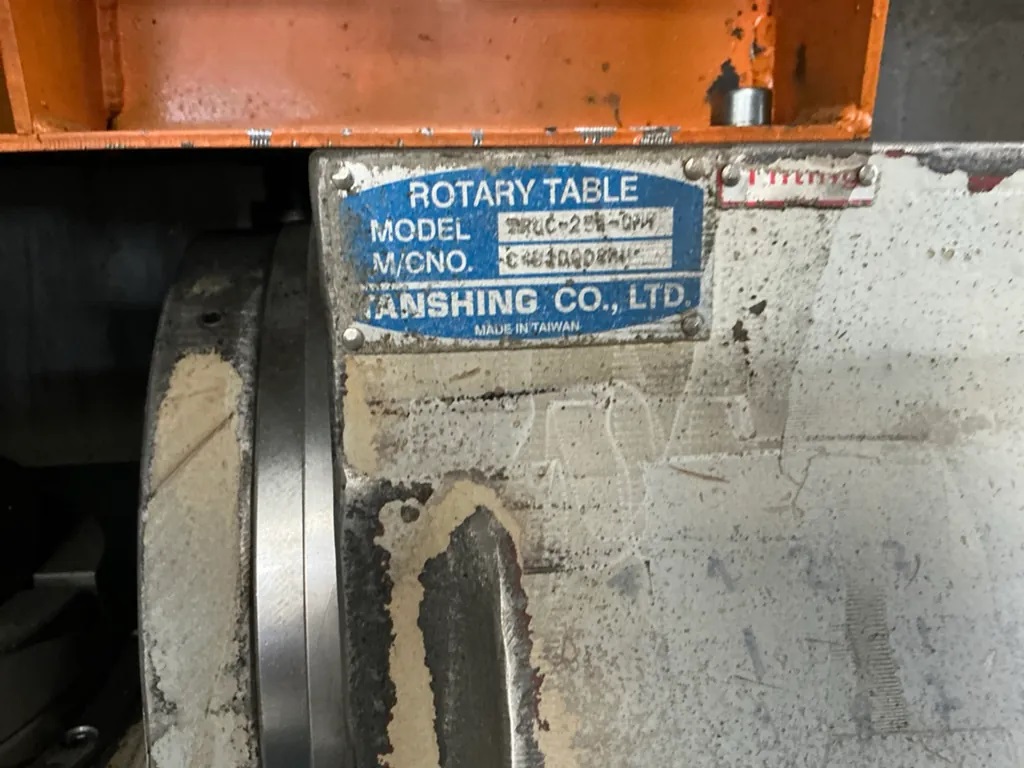

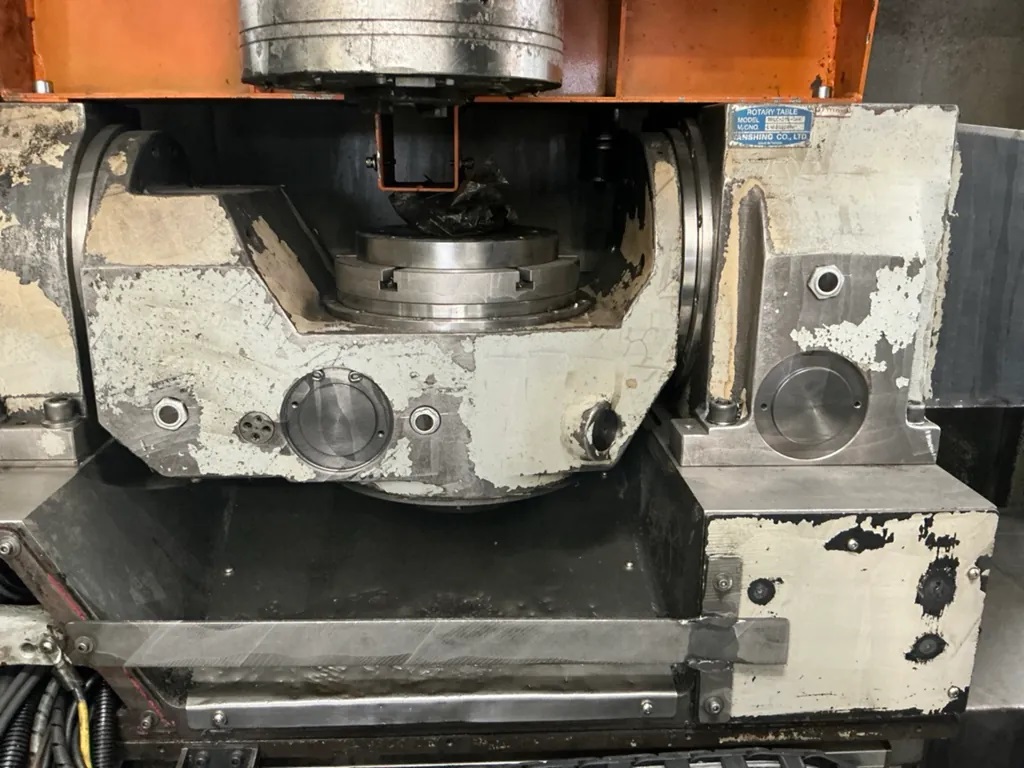

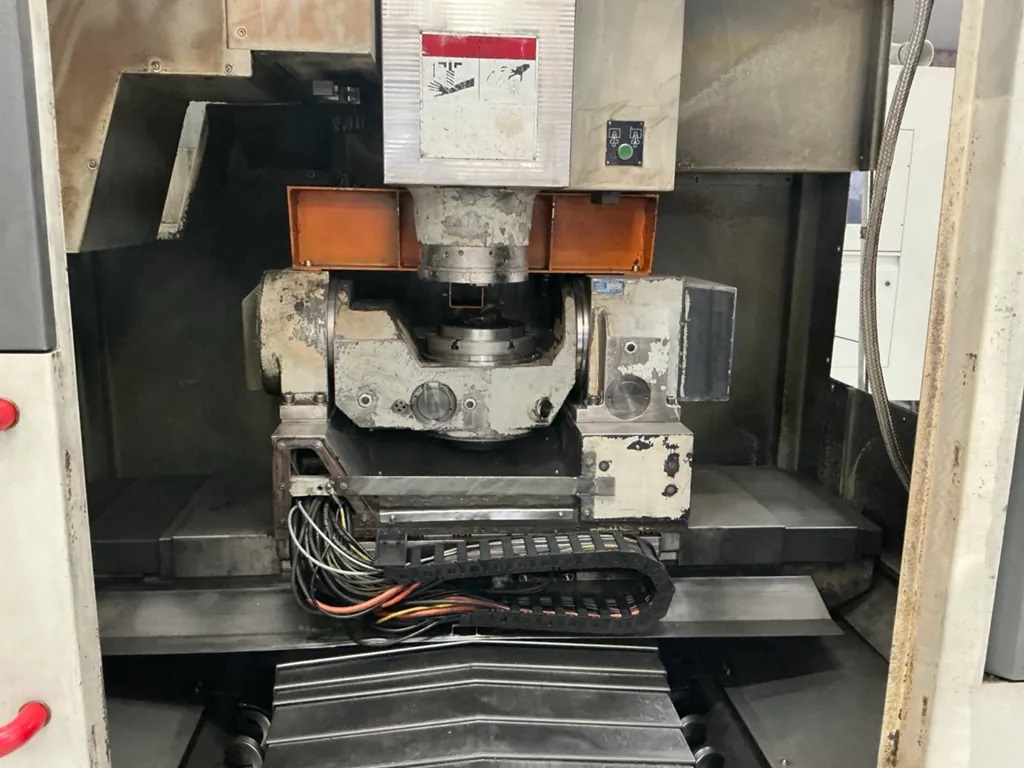

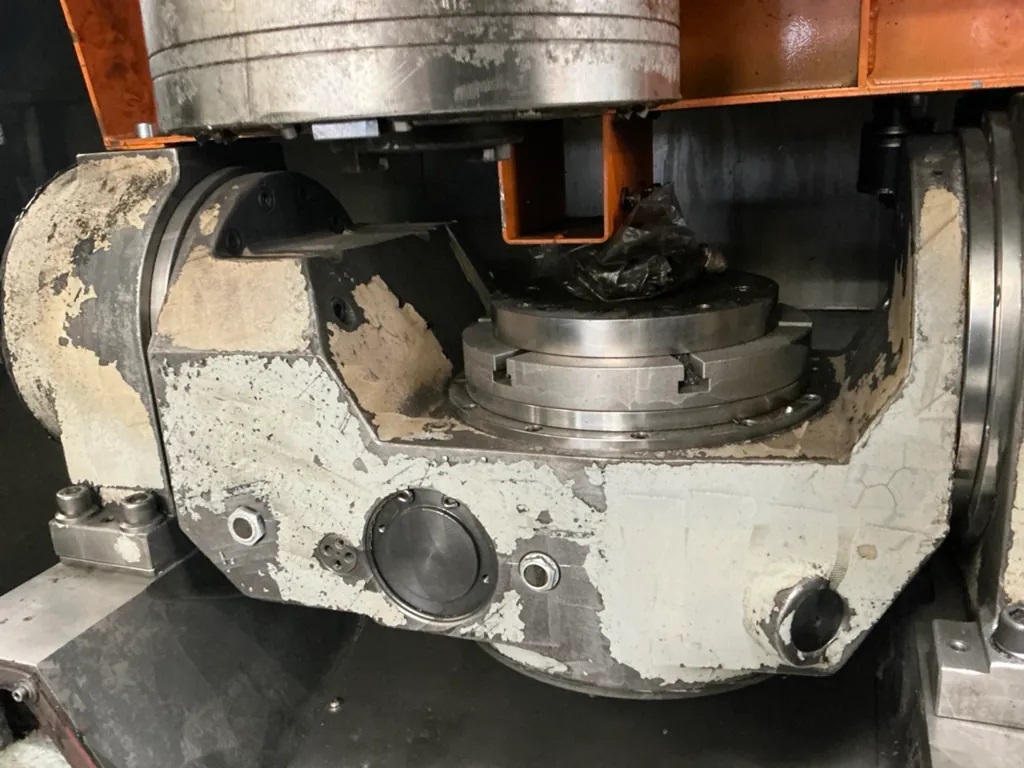

CODICE 2820D – CENTRO DI LAVORO VERTICALE 5 ASSI QUASER UX-300/12B CNC HEIDENHAIN: HEIDENHAIN iTNC 530(5 assi simultanei) Produttore: QUASER MACHINE TOOLS INC. (Taiwan) Modello: UX-300/12B Alimentazione: Volt: 400 / 35KVA / FASI: 3 / FREQUENZA: 50 HZ Corrente nominale totale: 80A PRESETTING UTENSILI SISTEMA DI MISURA A RIGHE OTTICHE HEIDENHAIN CONTROLLO 5 ASSI IN CONTINUO SPECIFICHE MANDRINO Tipo Mandrino: Versione 12/B Belt-Drive (cinghia sincrona ad alta coppia) Mod.: 12/B Giri Mandrino MAX: 12000 Giri/min Potenza motore in S1 (100%): 25 KW NUMERO ASSI: 5 in continuo ASSE: X Corsa asse X: 410mm Velocità Rapido asse X: 36000mm/min Velocità Lavoro asse X: 0-20000mm/min ASSE: Y Corsa asse Y: 610mm Velocità Rapido asse Y: 36000mm/min Velocità Lavoro asse Y: 0-20000mm/min ASSE: Z Corsa asse Z: 500mm Velocità Rapido asse Z: 36000mm/min Velocità Lavoro asse Z: 0-20000mm/min ASSE: C (Rotazione): Corsa asse C: 360° (continuo/infinito) Velocità Rotazione asse C: 25 giri/min ASSE: A (Basculamento): Corsa asse C: Da -30° a +120° (continuo) Velocità Rotazione asse C: 25 giri/min TAVOLA E AREA DI LAVORO: Tipo: Tavola roto-basculante Yanshing Co. (su specifiche QUASER) Caratteristiche: Tavola circolare diametro 320mm (con cave a T radiali) Carico Massimo Ammesso sulla Tavola: 100 Kg CAPACITA’ E DIMENSIONI MASSIME PEZZO (CILINDRO DI ROTAZIONE): Diametro massimo del pezzo: 400mm Altezza Massima del pezzo: 300mm Raggio di rotazione Massimo: 250mm (Raggio di interferenza/collisione dinamica durante il basculamento) Diametro di ingombro dinamico: 500mm CAMBIO UTENSILE E MAGAZZIONO Attacco cono Utensile: MAS 403 BT40 Sistema di cambio Utensile: A Catena con braccio di scambio Capacità Magazzino: 48 Posizioni Diametro Massimo Utensile: 75mm (125mm con posti adiacenti liberi) Lunghezza Massima Utensile: 280mm Peso Massimo Utensile: 7Kg SISTEMA REFRIGERANTE E GESTIONE TRUCIOLI: Refrigerazione interna : presente non alta pressione Refrigerazione esterna: Refrigerazione attraverso ugelli sul naso mandrino Pompa alta Pressione: non presente Pressione Nominale di esercizio: 3,5 Bar filtro a cartucce Evacuatore trucioli: Trasportatore automatico a tappeto con scarico continuo DIMENSIONI E PESO MACCHINA Dimensioni d’ingombro(L x P x H): 2800mm x L 2880mm x H 2990mm Peso :7400 Kg Materiale Basamento: Ghisa fusa Meehanite ad alta densità ed alto assorbimento di vibrazioni
