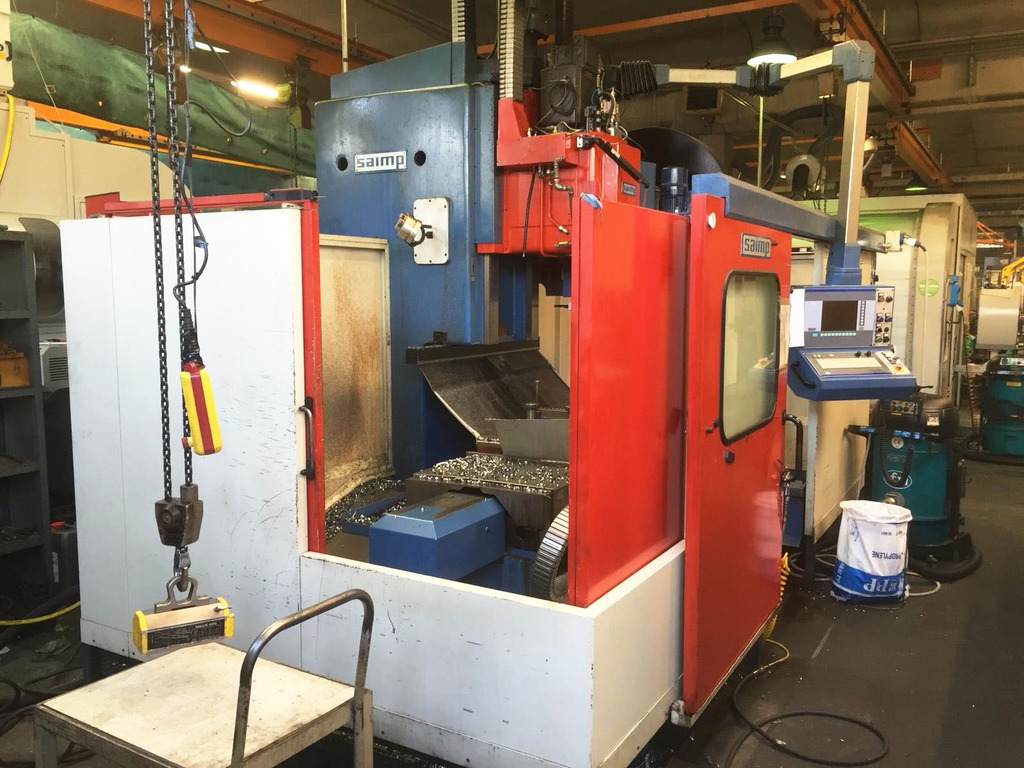

Centro di lavoro SAIMP TC20 1600

Visibile in funzione Compresi circa 100 utensili (ISO 45) Controllo ECS 2401D Ad asse verticale adatto ad eseguire lavorazioni di fresatura, alesatura, tracciatura, foratura e maschiatura, mediante controllo numerico ECS 2401 D remotato su pensile alla dx. della macchina ed il cambio automatico degli utensili ed avente: - tavola mobile (asse X) corsa mm. 1800x900 - carro mobile (asse Y) corsa mm 800 - testa mobile su montante (asse Z) corsa mm. 500 - magazzino a 24 posti - cono di attacco ISO 45 - rilevamento delle quote degli assi mediante righe ottiche HEIDENHAIN DATI TECNICI TAVOLA Superficie totale mm 1800x900 Superficie utile mm 1600x800 Altezza dal suolo mm 890 Carico massimo ammesso su tavola (uniformemente distribuito) kg 4000 Scanalature longitudinali a T di bloccaggio: 6 da 18 H 11 Scanalature longitudinali a T di riferimento: 1 da 18 H 7 Interasse fra le due scanalature: mm 250 TESTA Cono attacco utensile: ISO 45 Velocità mandrino: numero infinito, valore g/min 16-4000 Potenza motore: Kw. 11 (CV 15) Coppia massima: nm 780 MAGAZZINO E CAMBIO AUTOMATICO UTENSILI Diametro max utensile: mm 110 Diametro max utensile che impegna tre posti nel magazzino: mm 250 Lunghezza max utensile (in funzione del peso e del pezzo da lavorare): mm 600 Peso max utensile: kg 25 Tempo cambio utensile truciolo - truciolo con posizionamento tavola: sec. 14 DIMENSIONI Peso macchina completa di apparecchiature: kg ca 13500 Ingombro max completa di apparecchiature: mq ca 20 MACCHINA COMPLETA DI - stabilizzazione termica della testa - amperometro digitale per assorbimento motore mandrino - contatore orario digitale - contagiri - illuminazione (n 2 lampade una a dx e una a sx) - modifica linea mandrino per applicazione del sistema di refrigerazione attraverso il mandrino stesso e completa di impianto ad alta pressione (max. 12 bar) con filtraggio - viti di livellamento - vernice standard SAIMP - documentazione tecnica e certificazione a norma CE - cambio gamma elettronico - motori SIEMENS BRASSLERS - azionamenti digitali SIEMENS tipo elettronico - n 3 ugelli uscita refrigerante comandati da elettrovalvole posizionate sulla testa
