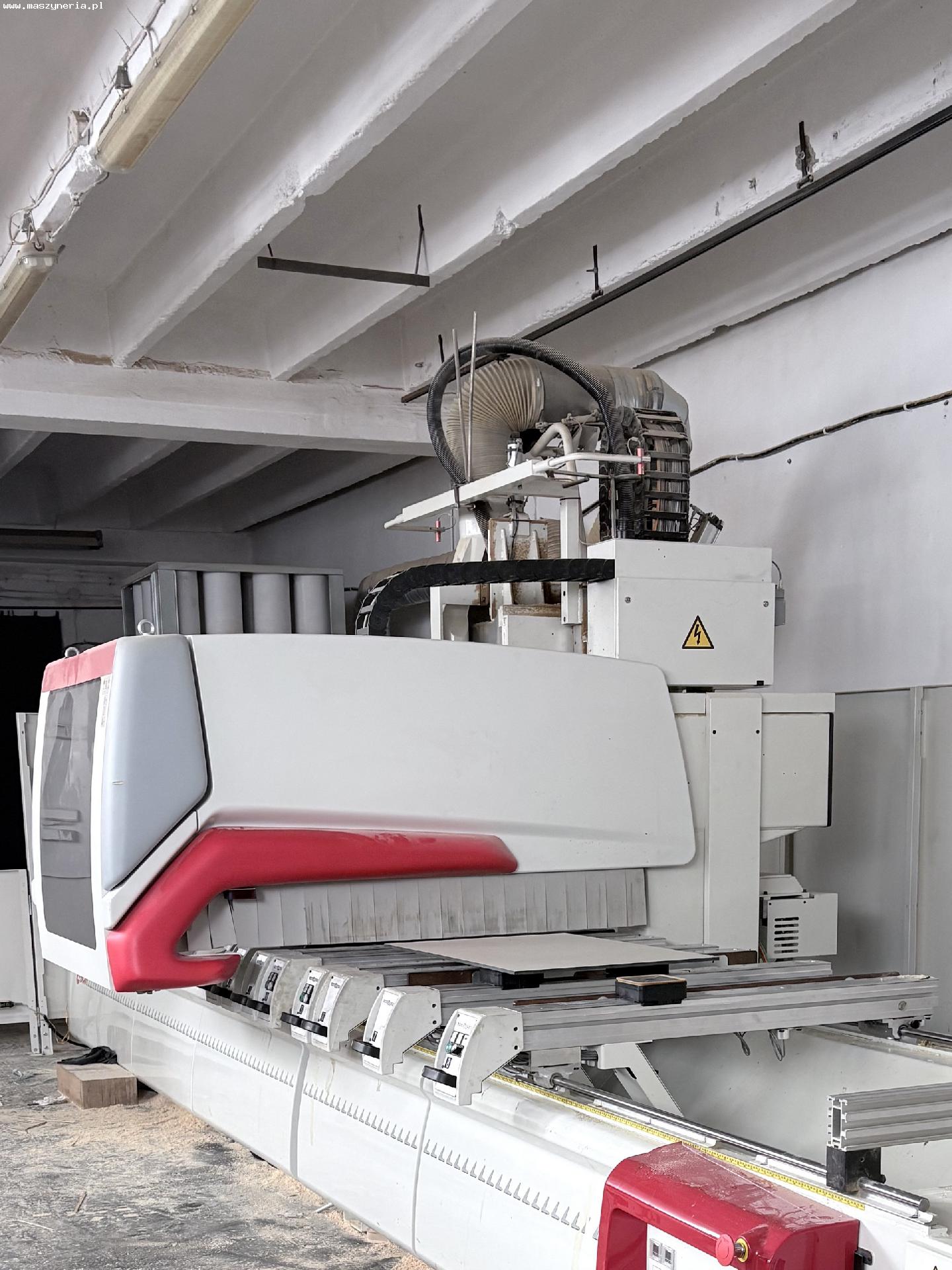

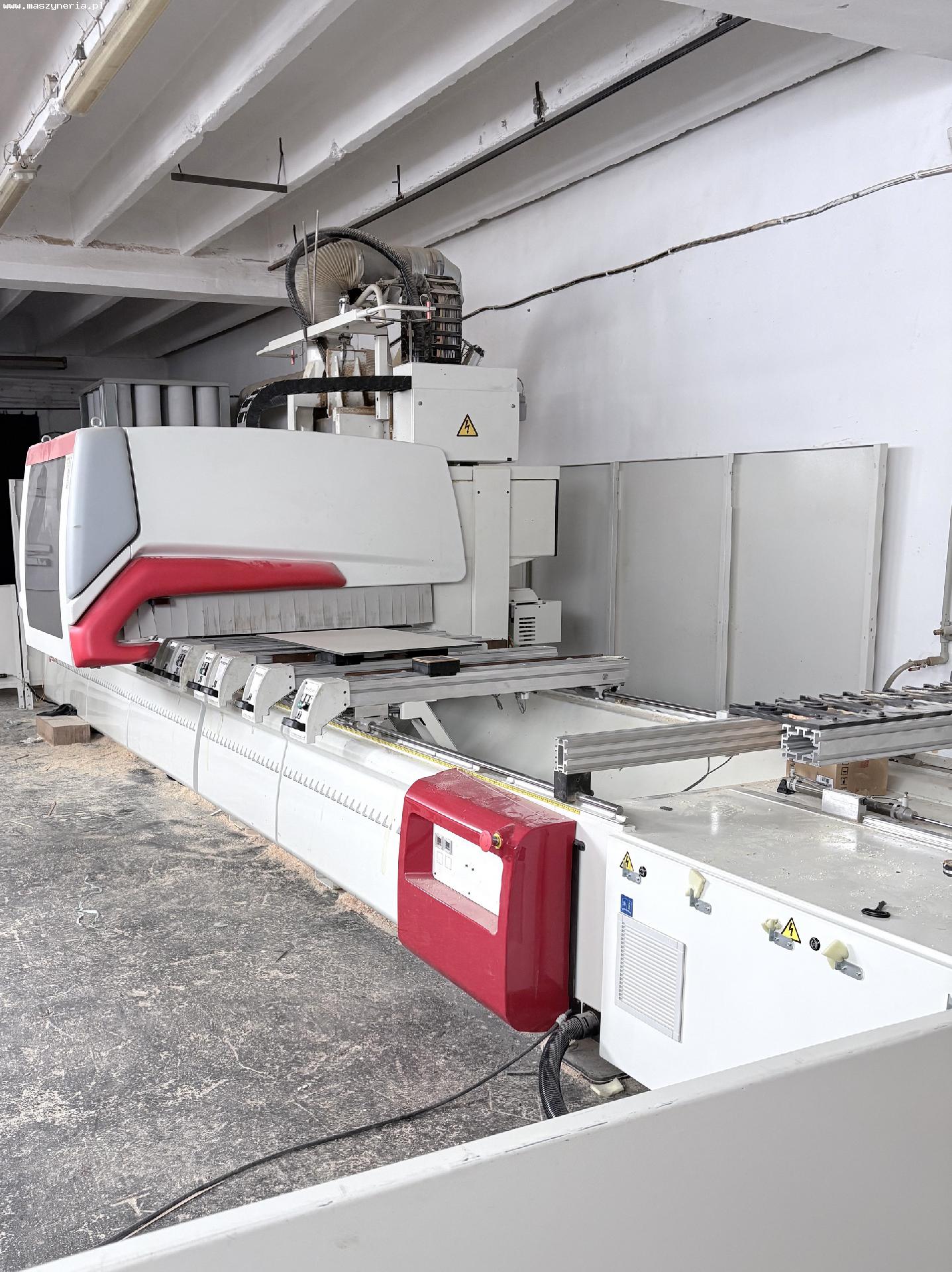

Centro di lavoro per legno CNC SCM TECH Z5 5200

Centro di lavoro per legno CNC SCM TECH Z5 5200 è stato costruito nel 2015 in Italia da SCM Group S.p.a. Specifiche tecniche del centro di lavoro CNC SCM TECH Z5 5200 Dati generali - numero di assi: 5 (X,Y,Z,A,C) - avanzamento sull’asse X/Y: 5714/1892 mm - campo di rotazione dell’asse A: illimitato - campo di rotazione dell’asse C: ± 200° - velocità vettoriale sull’asse X,Y: 84 m/min - numero di tavoli da lavoro: 8 - numero di ventose su ciascun tavolo di lavoro: 2+16 - numero di arresti su ciascun tavolo di lavoro: 2 file - magazzino utensili a 16 posizioni sul carrello nell’asse X - magazzino utensili a 10 posizioni sul corpo macchina - capacità della pompa del vuoto: 250 m3/h Testa di alesatura F18 - numero di mandrini verticali: 12 (10 nell’asse X, 2 nell’asse Y) - numero di mandrini orizzontali: 6 (4 nell’asse X, 2 nell’asse Y) - disco integrato nell’asse X - diametro del disco: 120 mm - velocità del disco: 6000 giri/min - potenza di azionamento: 2,2 kW Elettromandrino PRISMA KS - portautensili: HSK F 63 - regolazione continua della velocità tramite inverter - velocità massima di rotazione: 24000 giri/min - velocità di rotazione minima: 1500 giri/min - potenza di azionamento (S1): 11 kW - sistema di raffreddamento a liquido con scambiatore di calore Dotazione del centro di lavoro TECH Z5 - software di progettazione 3D: Xilog Maestro programmazione parametrica, grafica e ISO importazione di file DXF e ASCII interpolazione lineare e circolare in tre direzioni, con interpolazione lineare nello spazio e interpolazione elicoidale nella direzione selezionata editor grafico ottimizzazione automatica dei cicli di foratura e cambio utensile possibilità di modificare l’inizio di un componente per lavorare pezzi con forme o profili speciali interfaccia in linguaggio utente (I – GB – F – D – E) configurazione grafica della testa di lavorazione doppio comando per la regolazione della velocità di posizionamento della stazione di lavorazione selezione della velocità di lavorazione gestione del CNC SCM – funzione JERK per il controllo dinamico dell’accelerazione/decelerazione - software CAD/CAM AlphaCAM con interfaccia ROUTOCAM - computer PC (Windows XP, monitor LCD da 15″, tastiera) - sistema di scambio automatico degli utensili - pompa del vuoto - estrazione dei trucioli - motori digitali brushless su tutti gli assi - guide lineari e ingranaggi elicoidali negli assi X, Y, Z - unità di controllo portatile (pendant) - sistema di lubrificazione centrale automatica - protezione per l’aspirazione di scarti e polveri - cabina di protezione con sistema di sicurezza “bumpers” - quadro elettrico integrato nel corpo macchina - TELESOLVE – teleassistenza via internet - SCM netline – possibilità di combinare i sistemi di produzione SCM in un sistema di controllo della produzione completo
