Centro di lavoro per lavorazioni ad alta velocità CMS

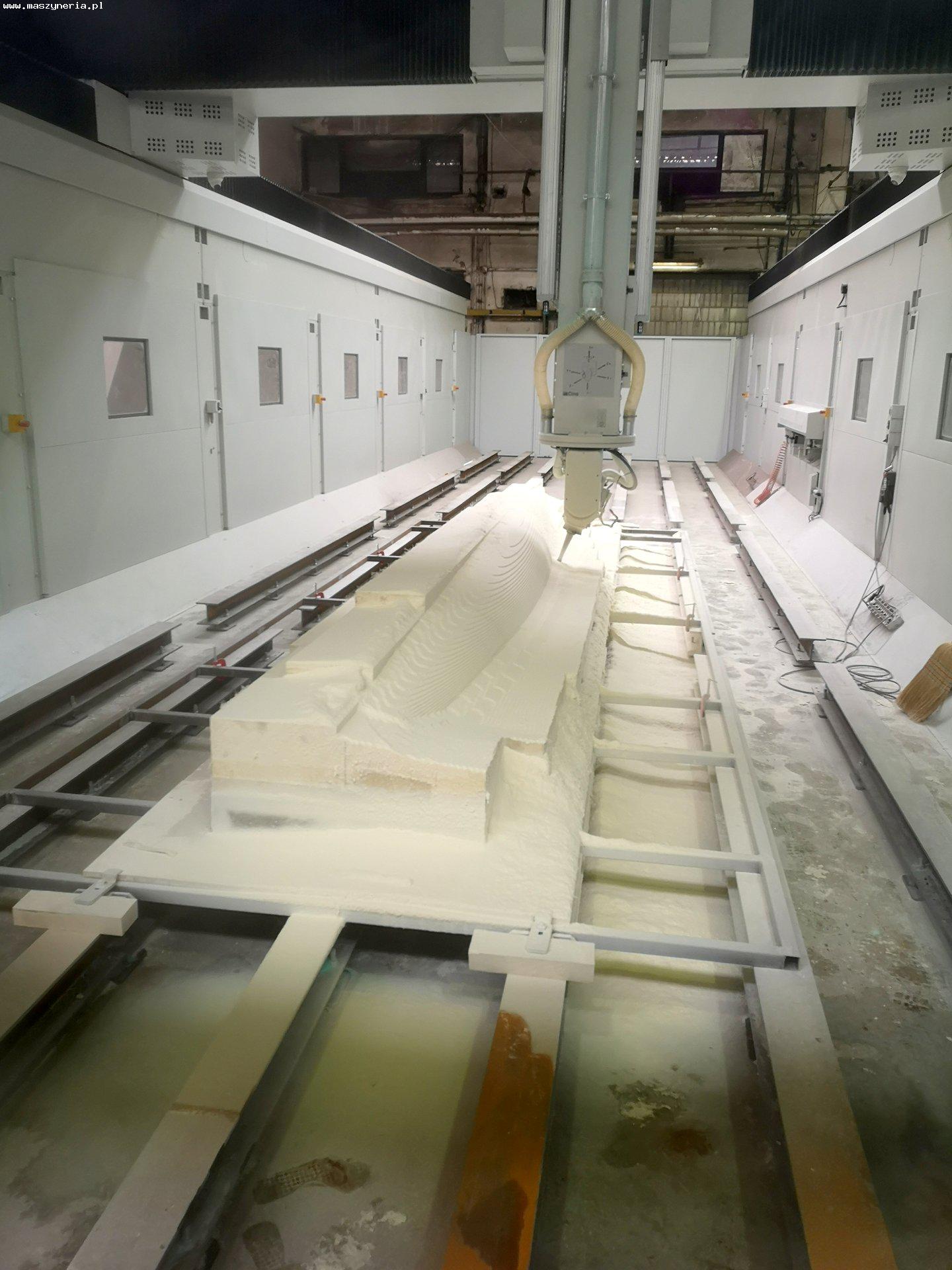

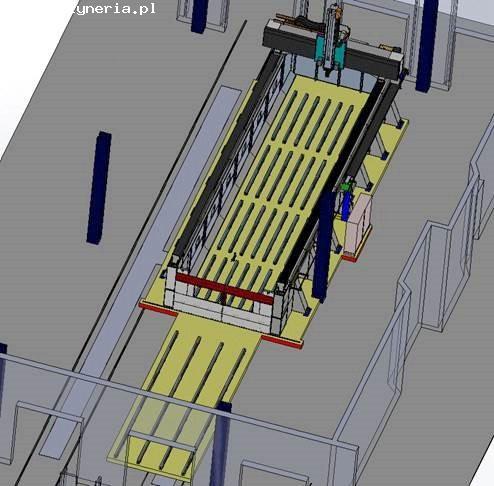

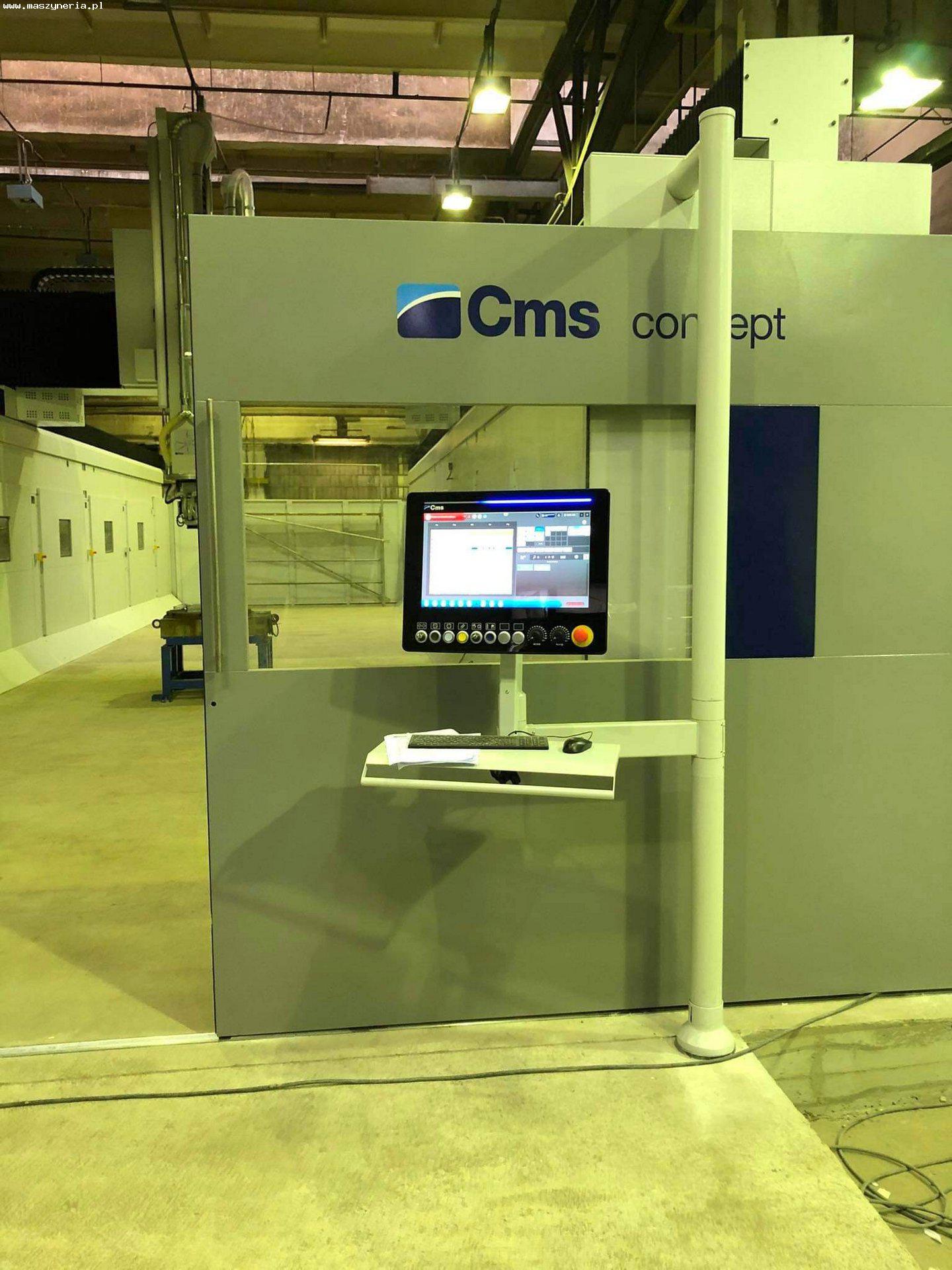

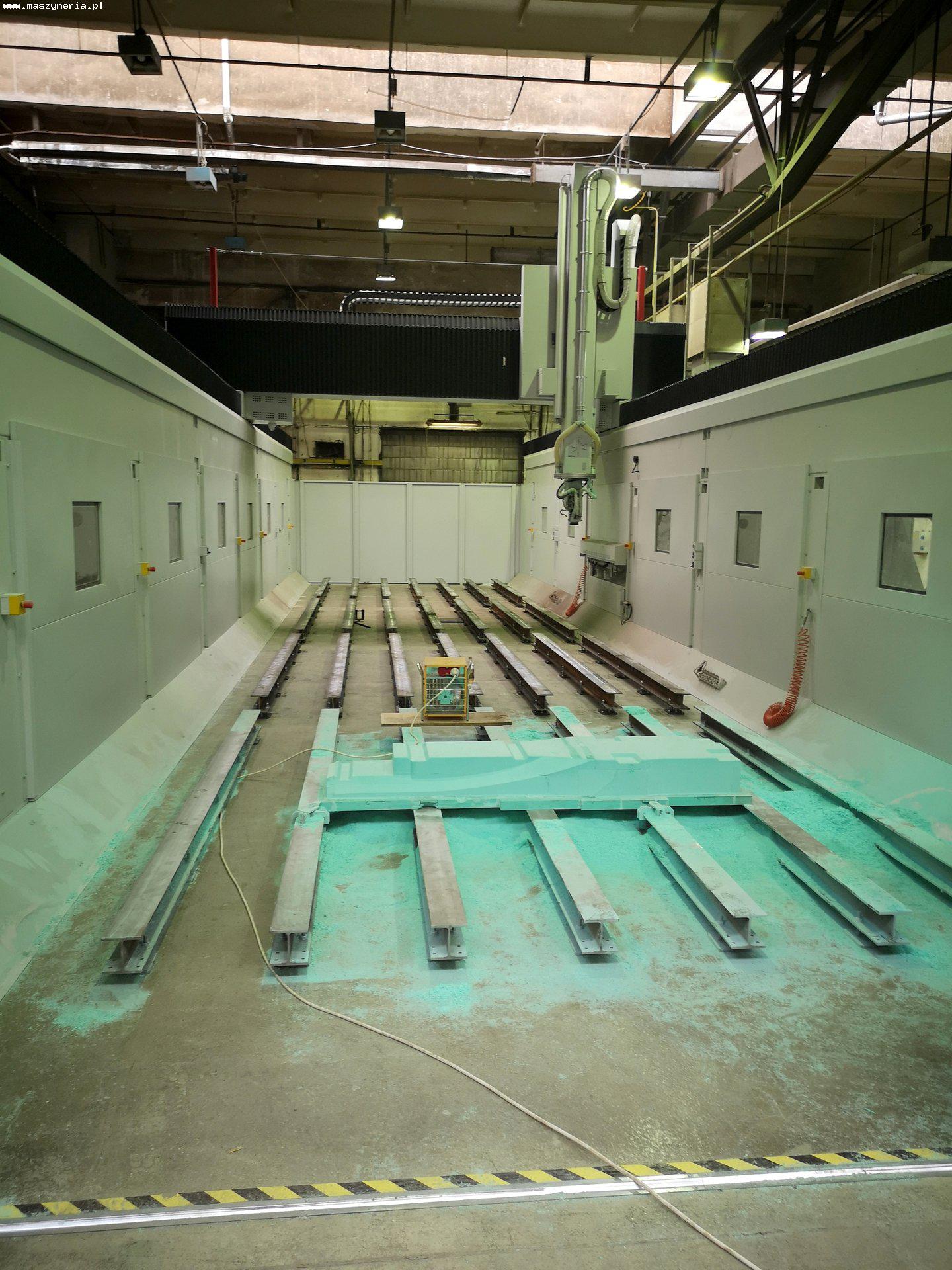

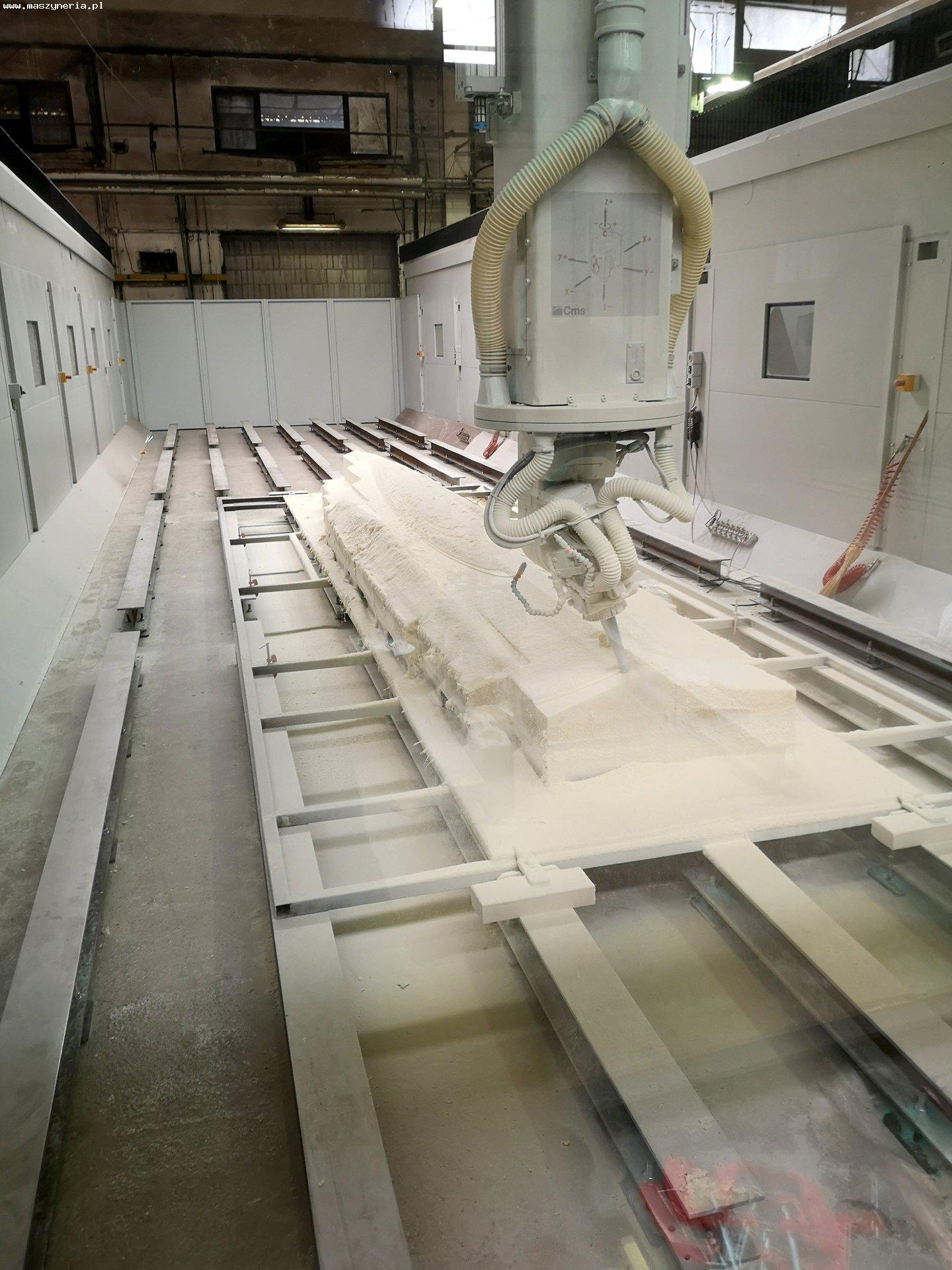

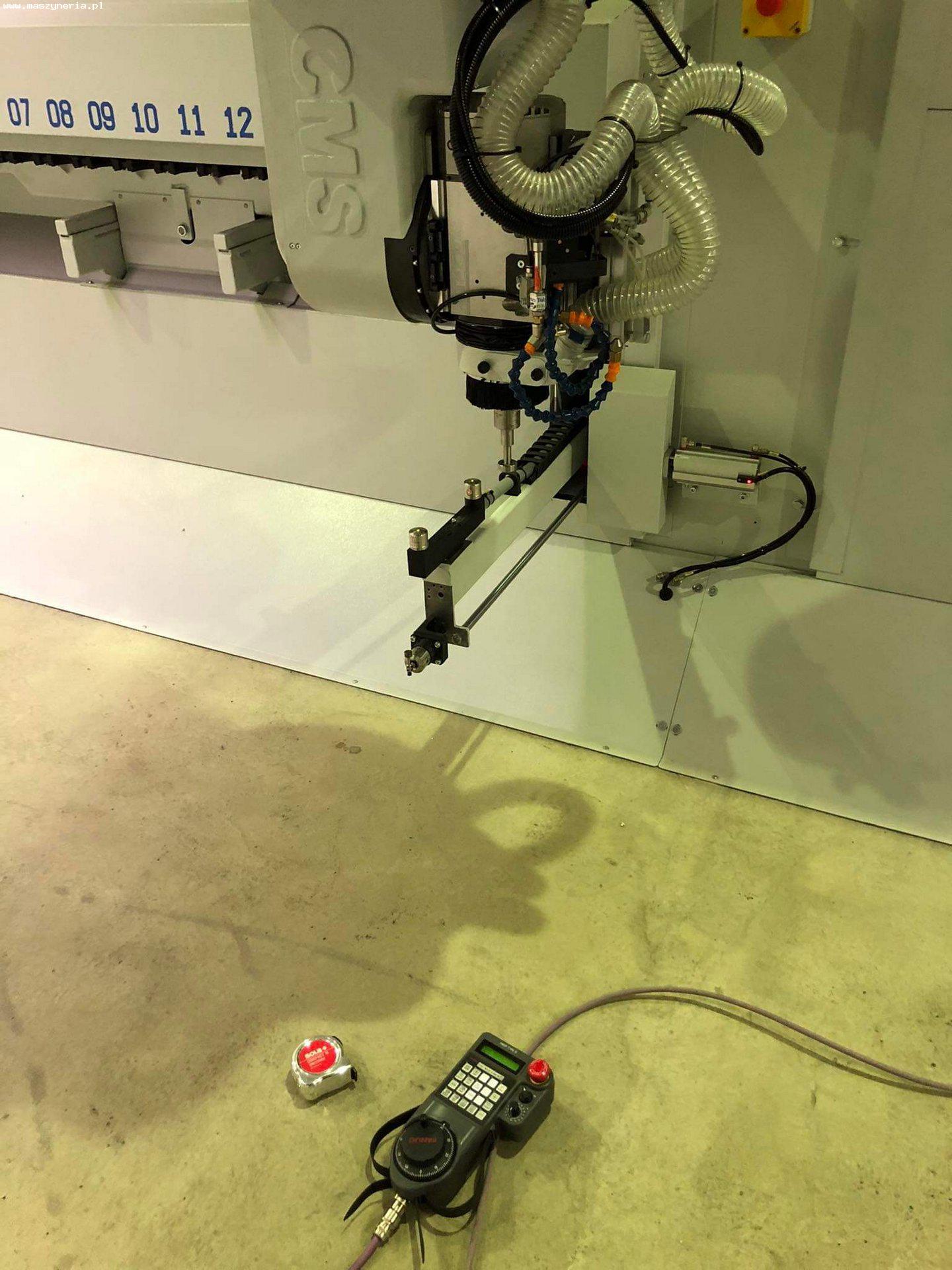

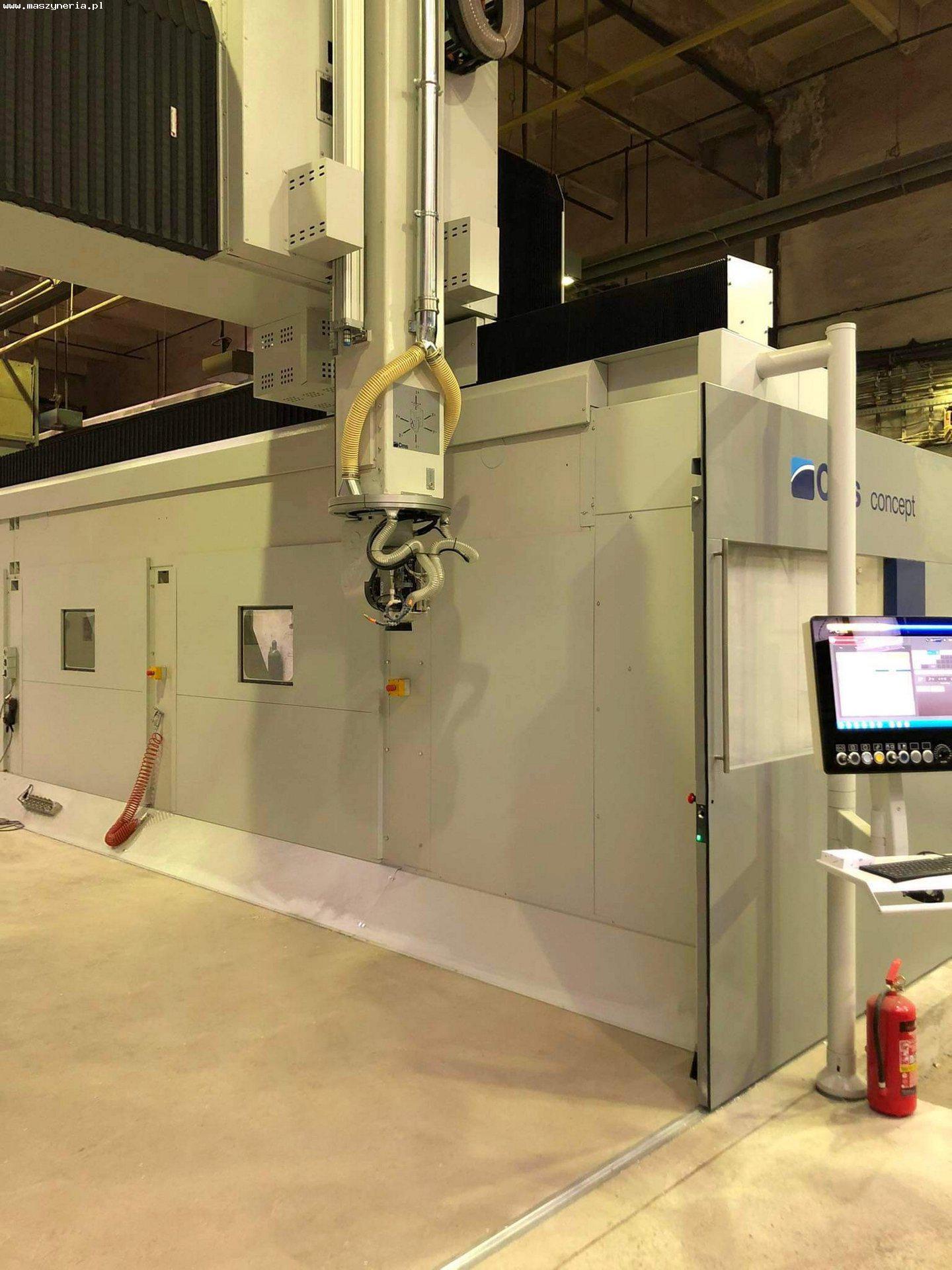

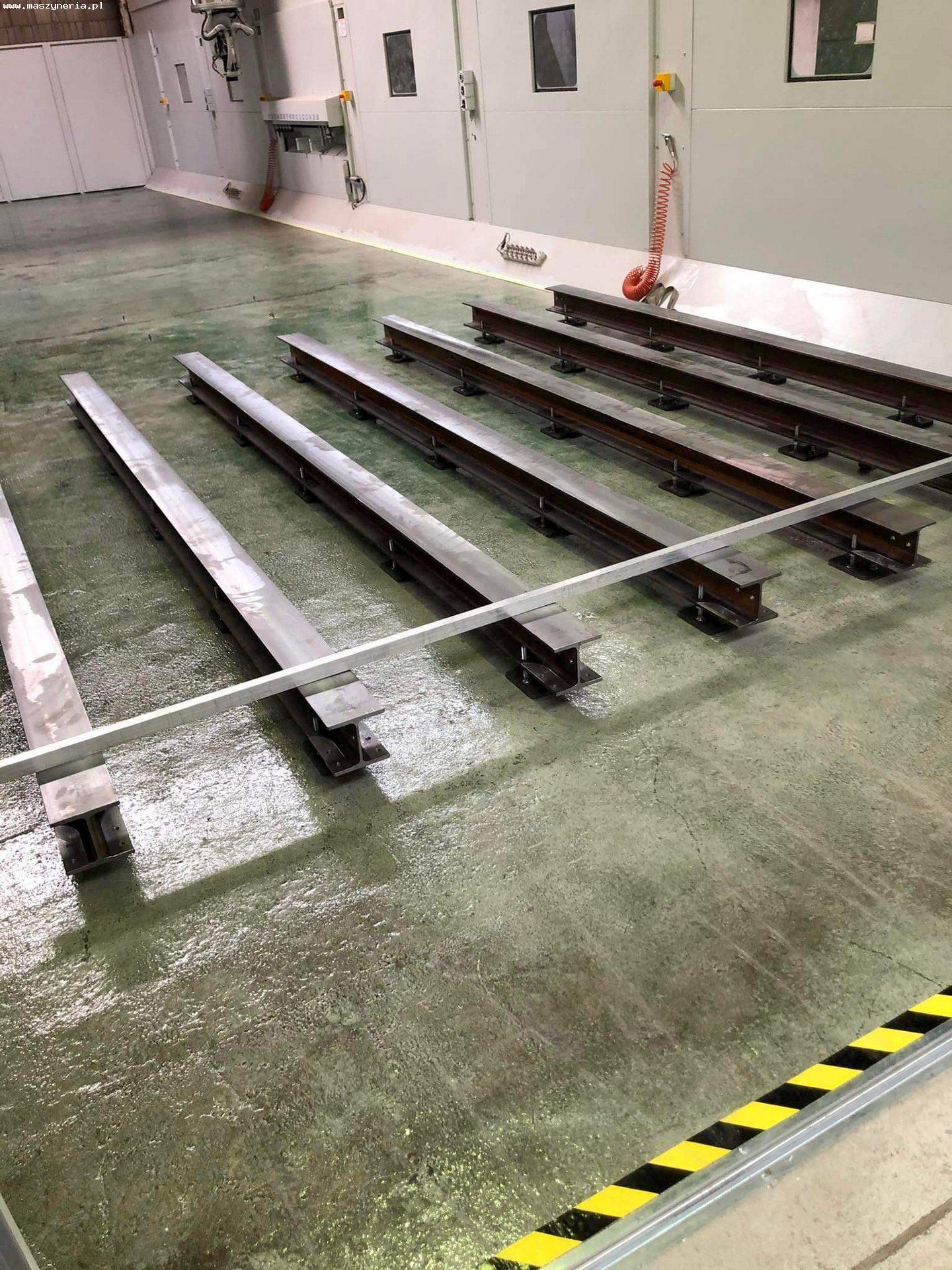

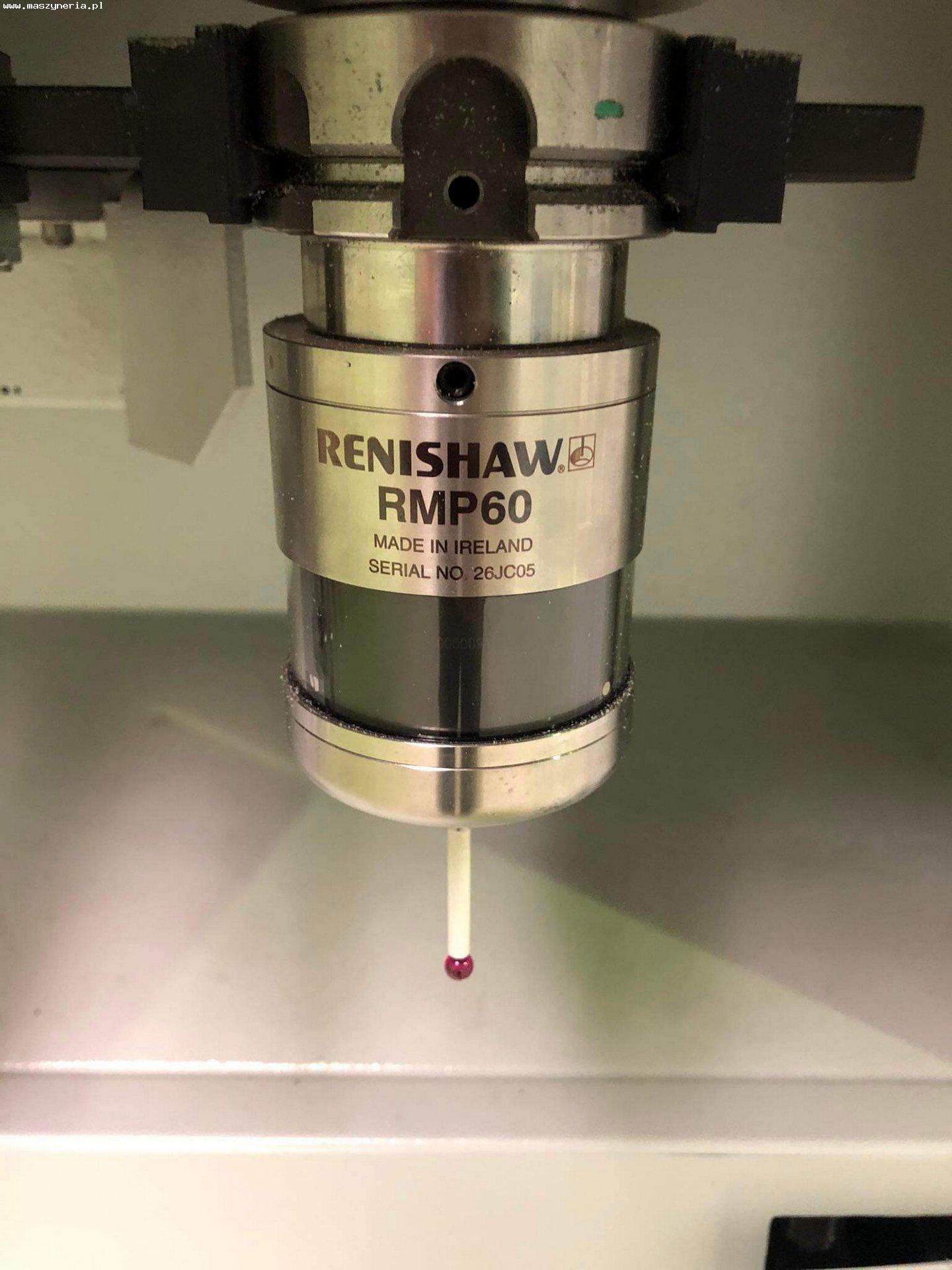

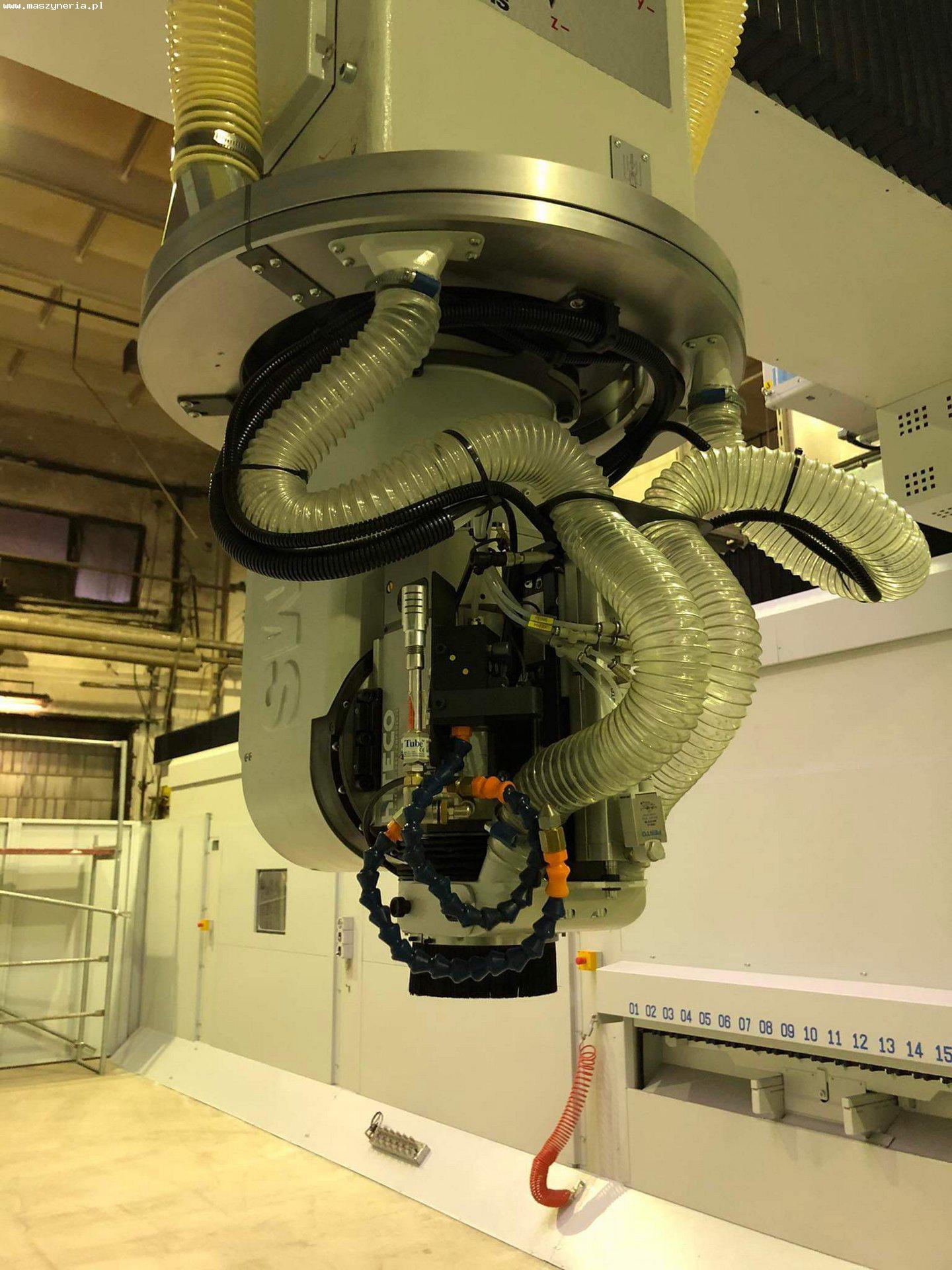

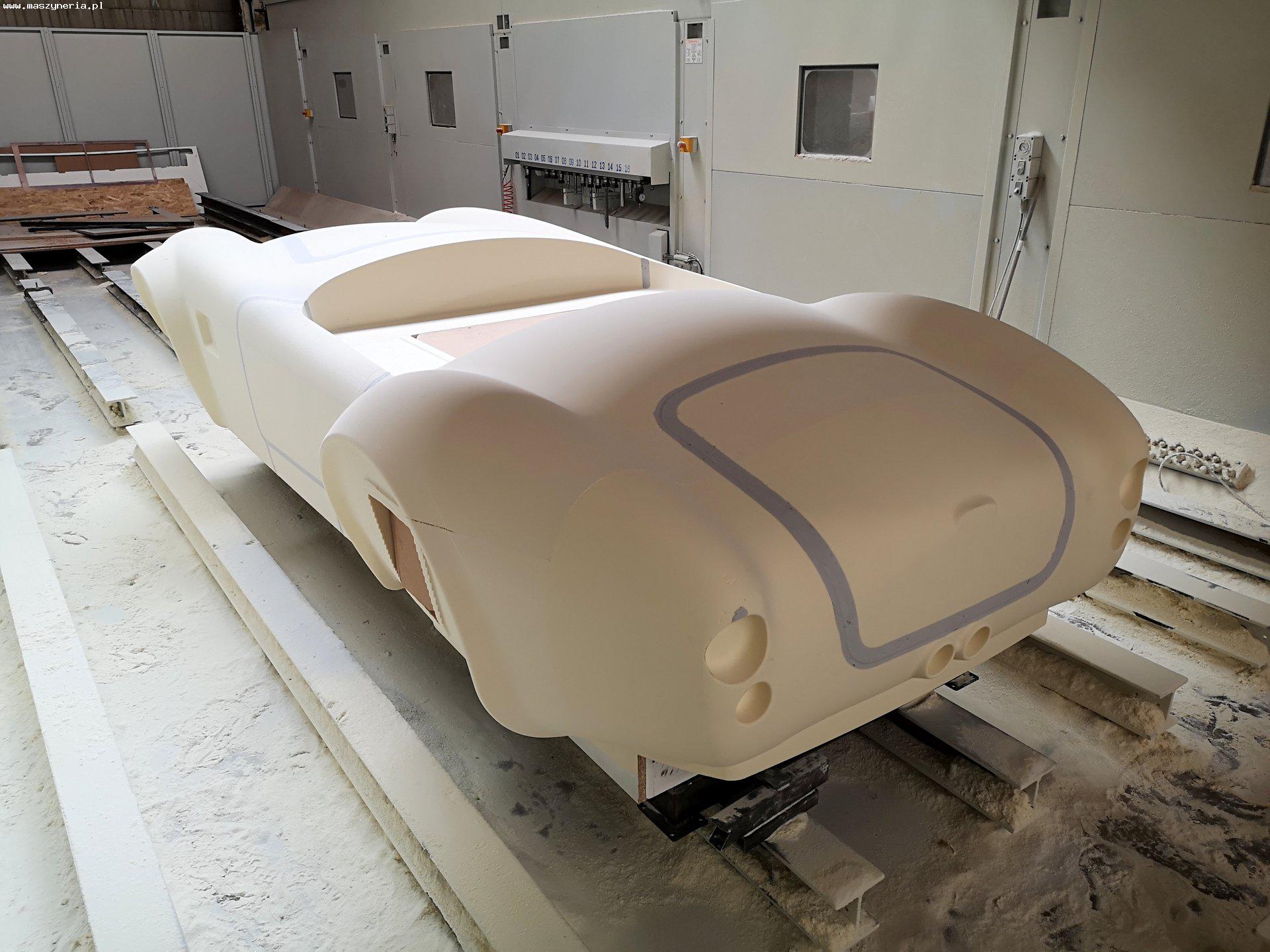

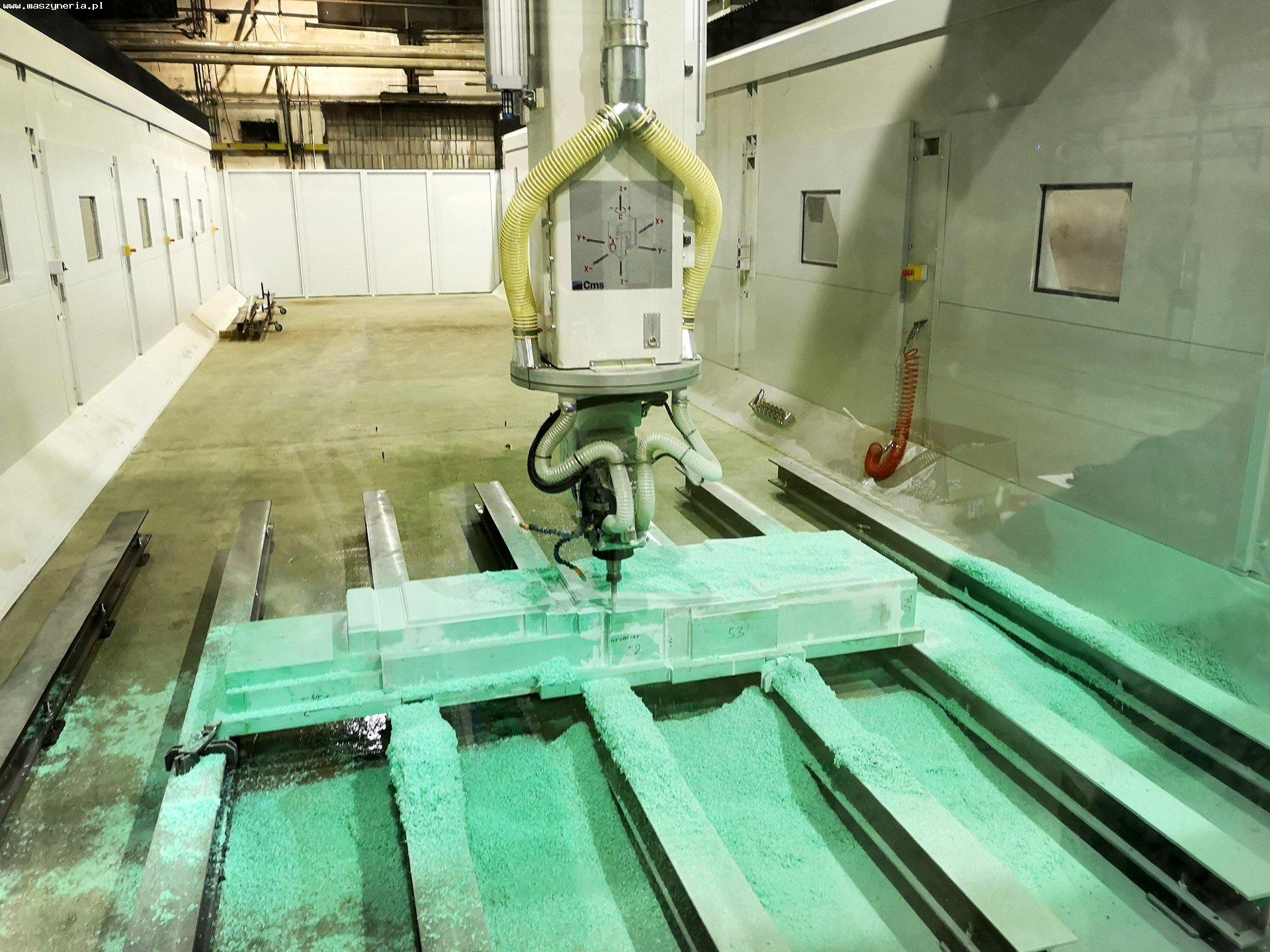

Centro di lavoro a 5 assi per lavorazioni ad alta velocità CMS Concept 40/155/25 PX5 è stato costruito in Italia nel 2020. Parametri tecnici del centro di lavoro a 5 assi per alluminio e compositi CMS Concept 40/155/25 PX5, numero di assi: 5 (X,Y,Z,C,A), corse negli assi X/Y/Z: 15500/4000/2500 mm, corse degli assi rotanti C/A: ±300/±110°, velocità di posizionamento rapido in X/Y/Z: 85/85/45 m/min, velocità di posizionamento rapido negli assi rotativi C e A: 9000°/min, accelerazione rapida negli assi X/Y/Z: 2/2/3 m/s2, accelerazione rapida negli assi rotativi C e A: 500°/s2, precisione bidirezionale negli assi X/Y/Z: 0,112/0,050/0,045 mm, precisione bidirezionale negli assi rotativi C e A: 26 arcsec, ripetibilità unidirezionale negli assi X/Y/Z: 0,040/0,025/0,021 mm, ripetibilità unidirezionale negli assi rotativi C e A: 16 arcsec, velocità massima dell’elettromandrino: 24000 giri/min, potenza elettromandrino: 20 kW da 10600 giri/min., capacità magazzino utensili: 16, diametro massimo utensile (posizione 6,7,10,11): 65 mm, diametro massimo utensile (posizione 1,2,3,4,5,8,9,12,13,14,15,16): 100 mm, distanza massima tra il naso del mandrino e la punta dell’utensile: 700 mm, peso massimo dell’utensile: 5 kg, carico massimo del magazzino utensili: 48 kg, raffreddamento a liquido dell’elettromandrino, raffreddamento dell’utensile tramite aria compressa attraverso l’elettromandrino, capacità del serbatoio dell’unità di lubrificazione a nebbia d’olio: 6 l, pressione di lavoro: 6 bar, alimentazione: 400 V +10/-15%, 50/60 Hz, dimensioni della macchina Concept 40/155/25 PX5, escluso l’armadio elettrico (L x L x A): 21000 x 9500 x 7500 mm. Dotazione del centro di fresatura ad alta velocità a 5 assi - controllore CNC: FANUC 31i-B5, sonda di misura: RENISHAW RMP60, testa di lavoro: PX5, pulsante: FANUC, pannello HMI con touch screen da 21,5″: CMS ACTIVE, portautensili: HSK63A, pinze di serraggio: ETS 40, servomotori asse AC, freni assiali pneumatici, cappa di aspirazione regolabile con raccoglitore rotante, pistola ad aria fredda, unità di lubrificazione a nebbia d’olio, sistema di aria compressa, quadro elettrico con aria condizionata, sistema di lubrificazione centrale, protezione antipolvere in fibra di carbonio.
