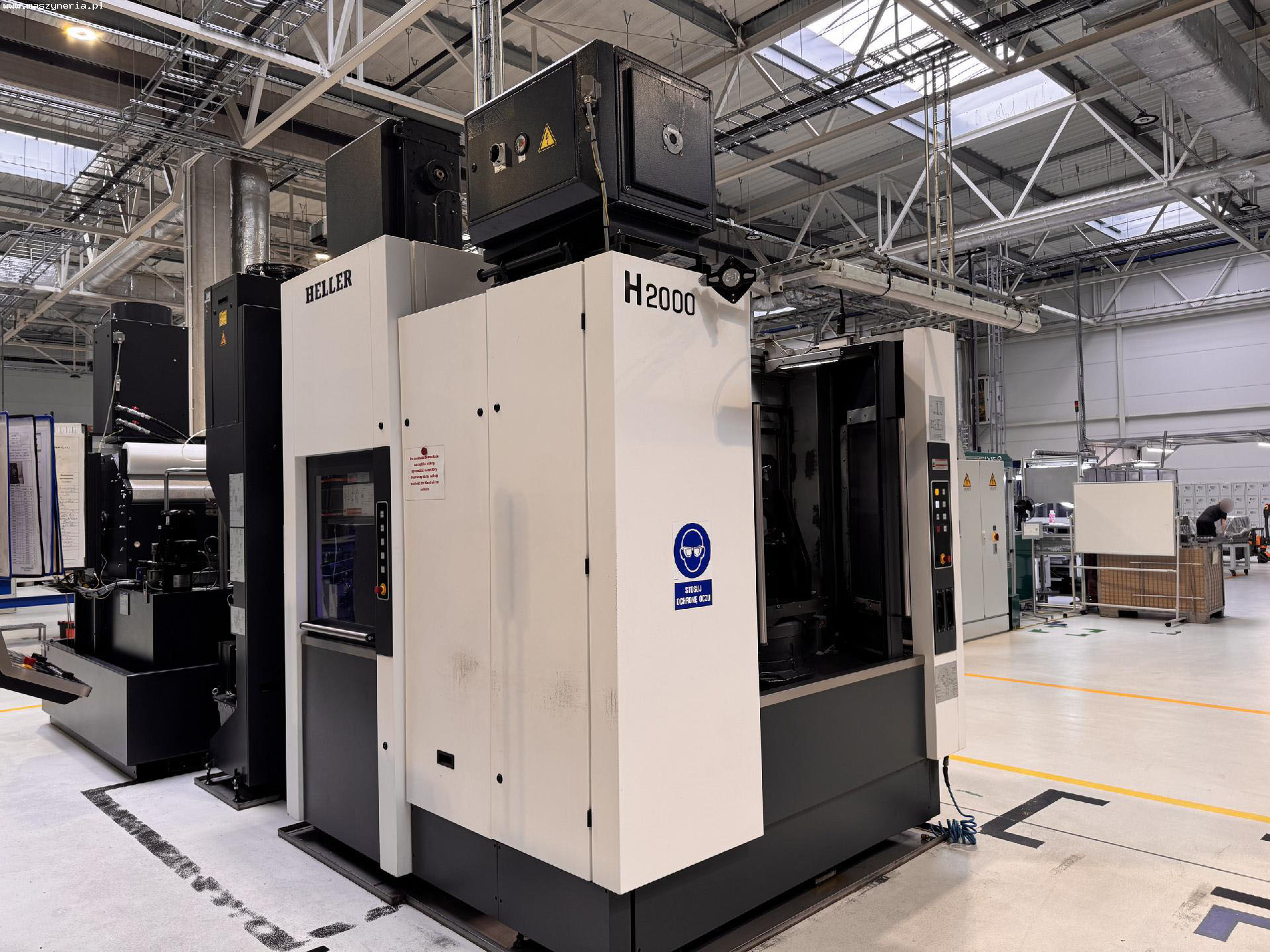

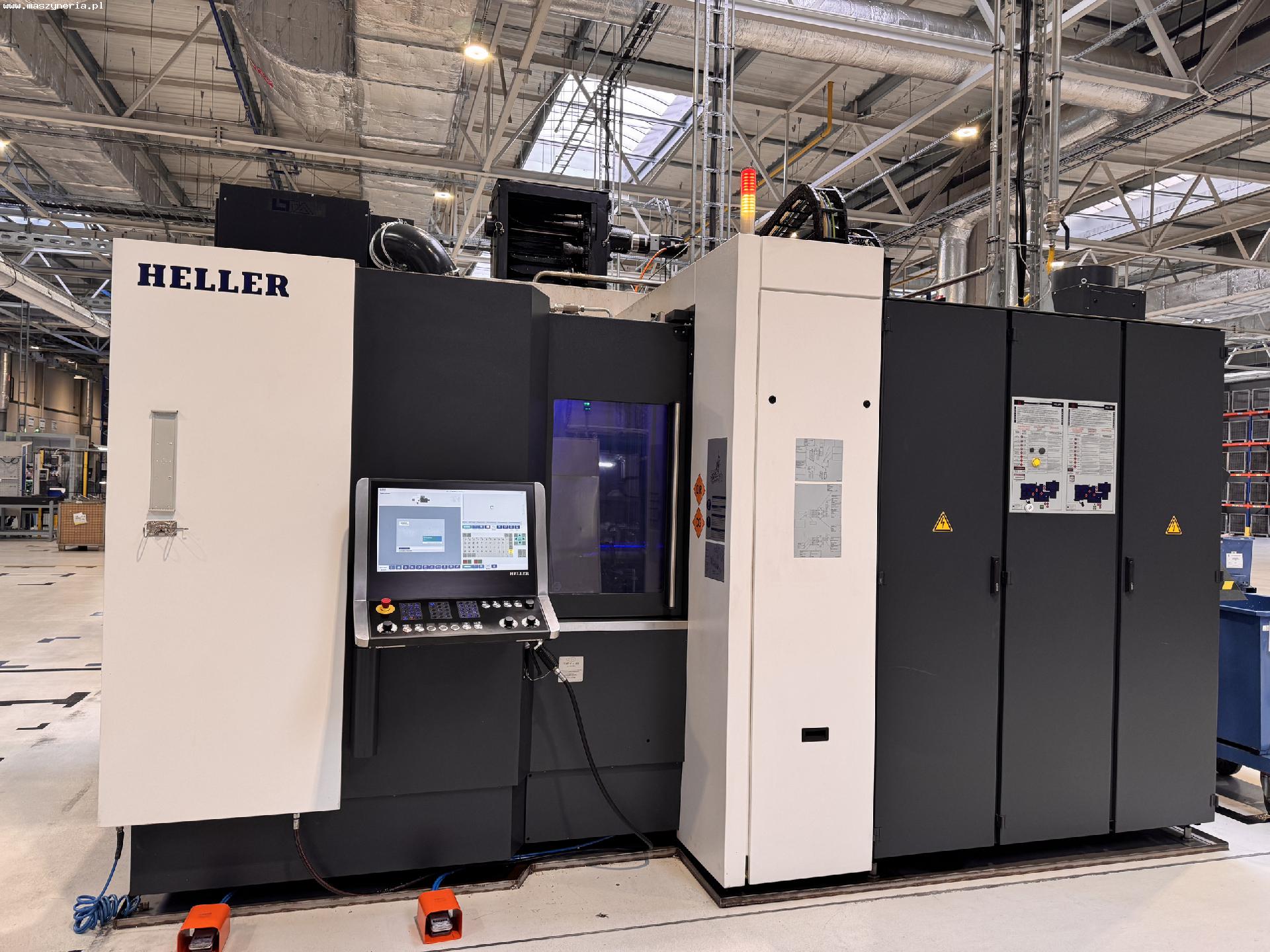

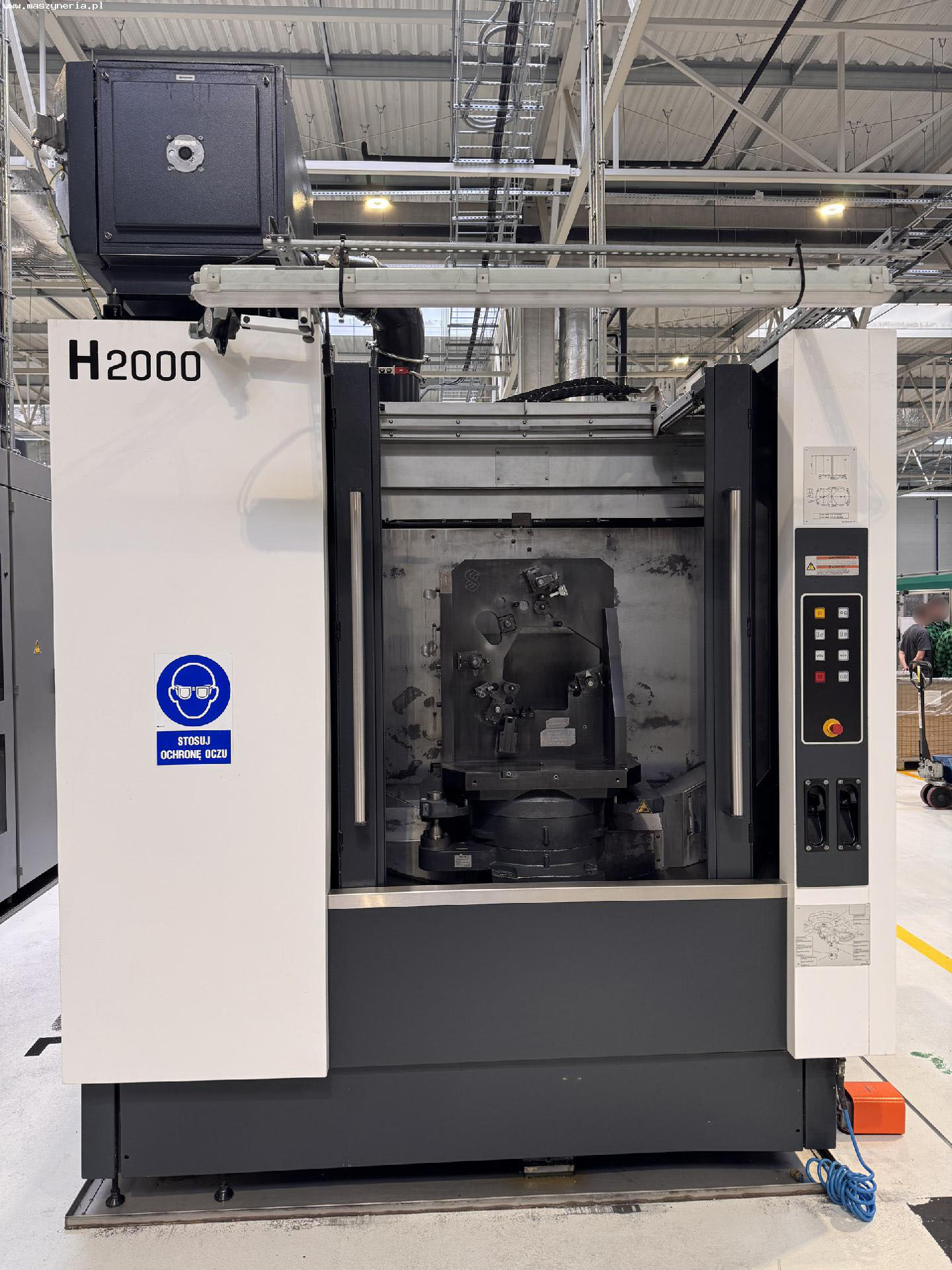

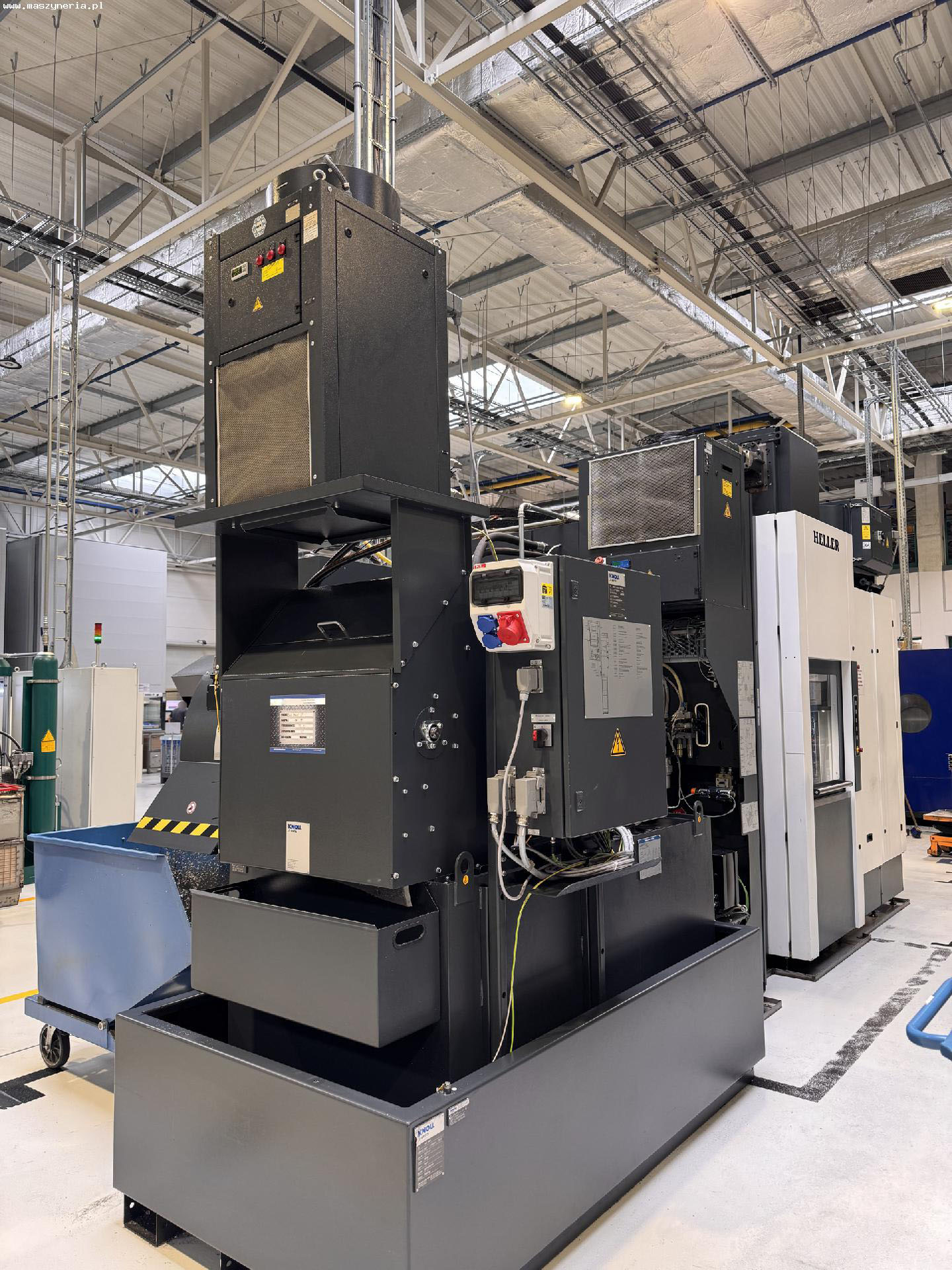

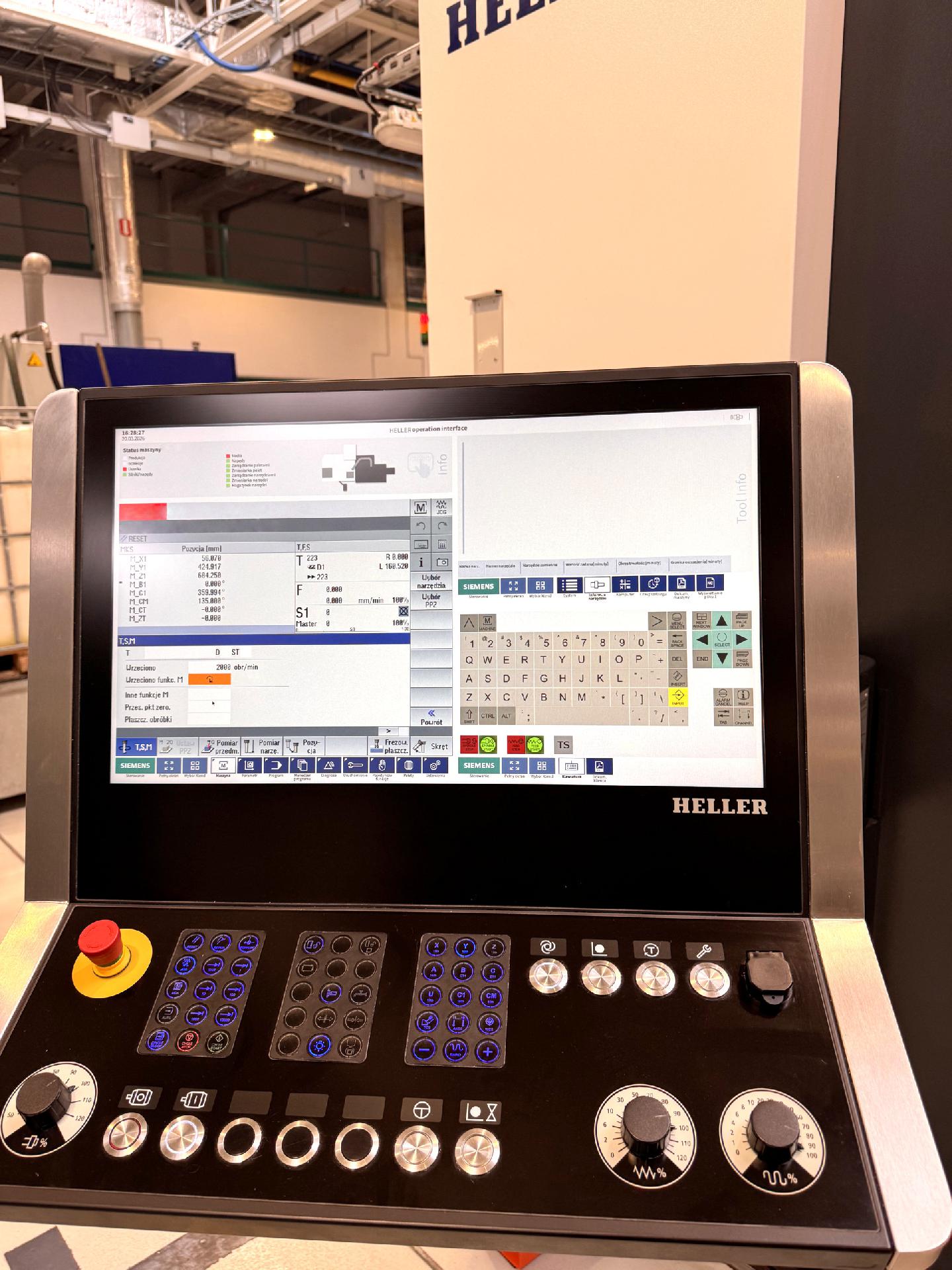

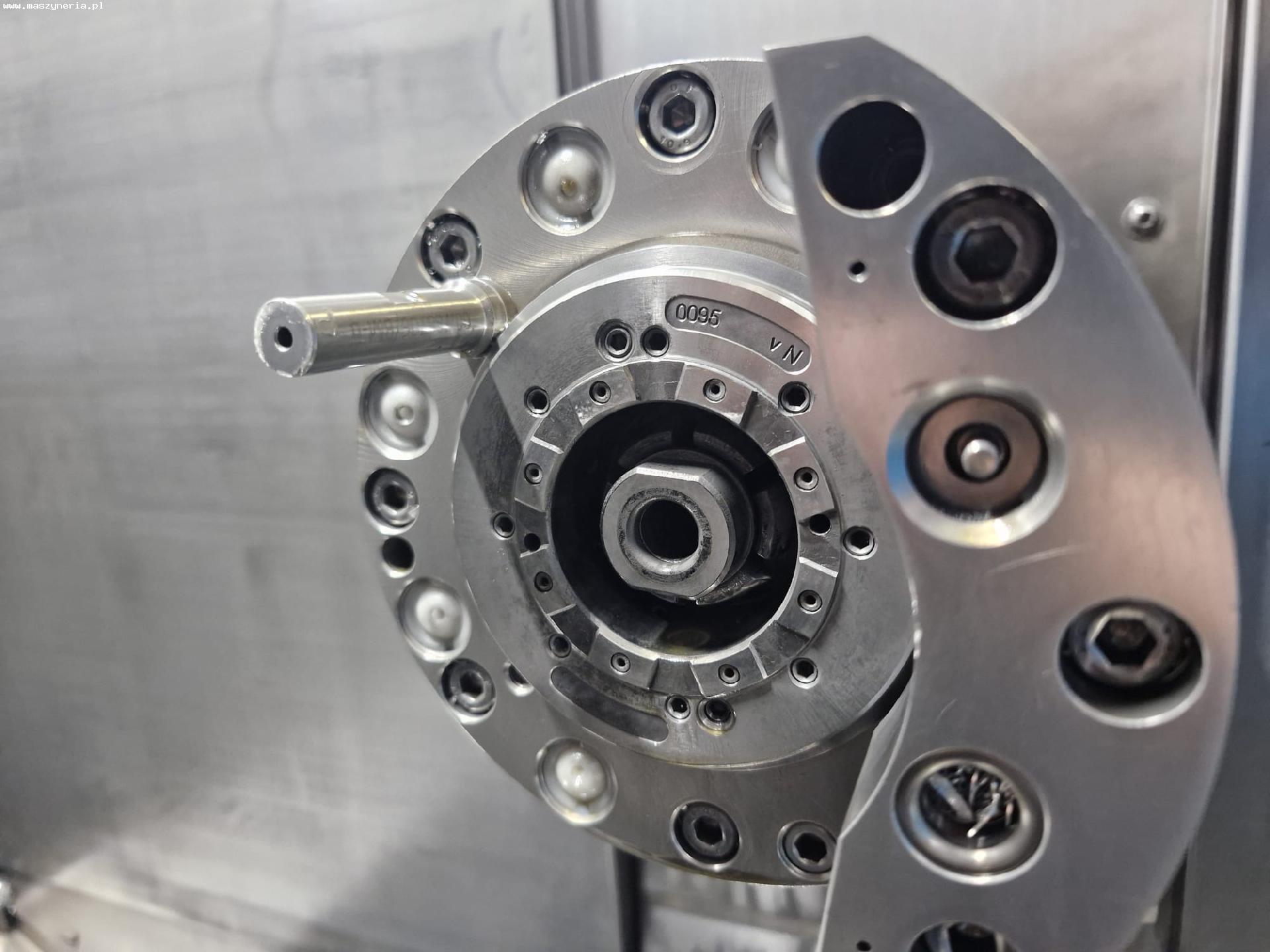

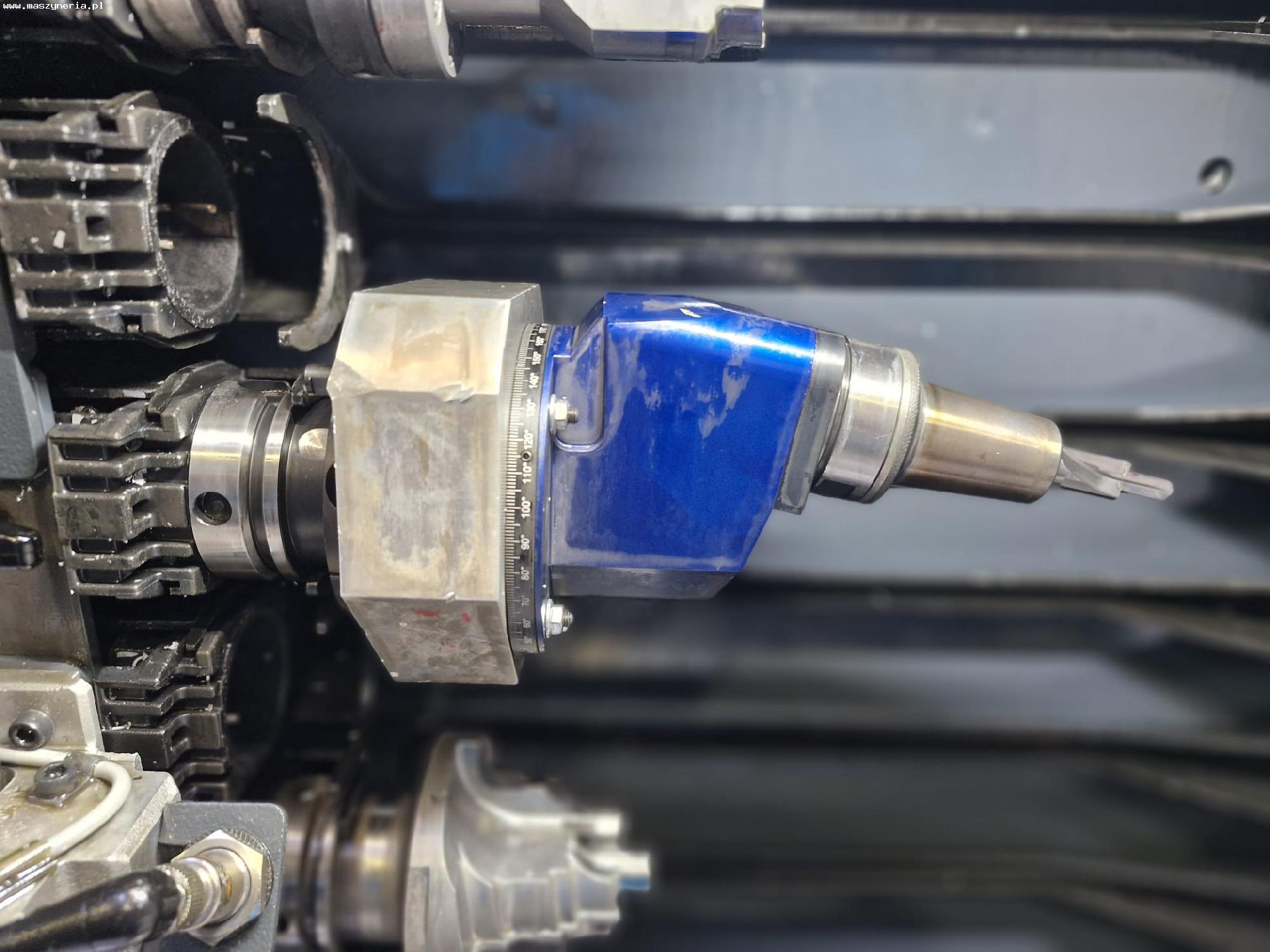

Centro di lavoro orizzontale CNC HELLER H 2000

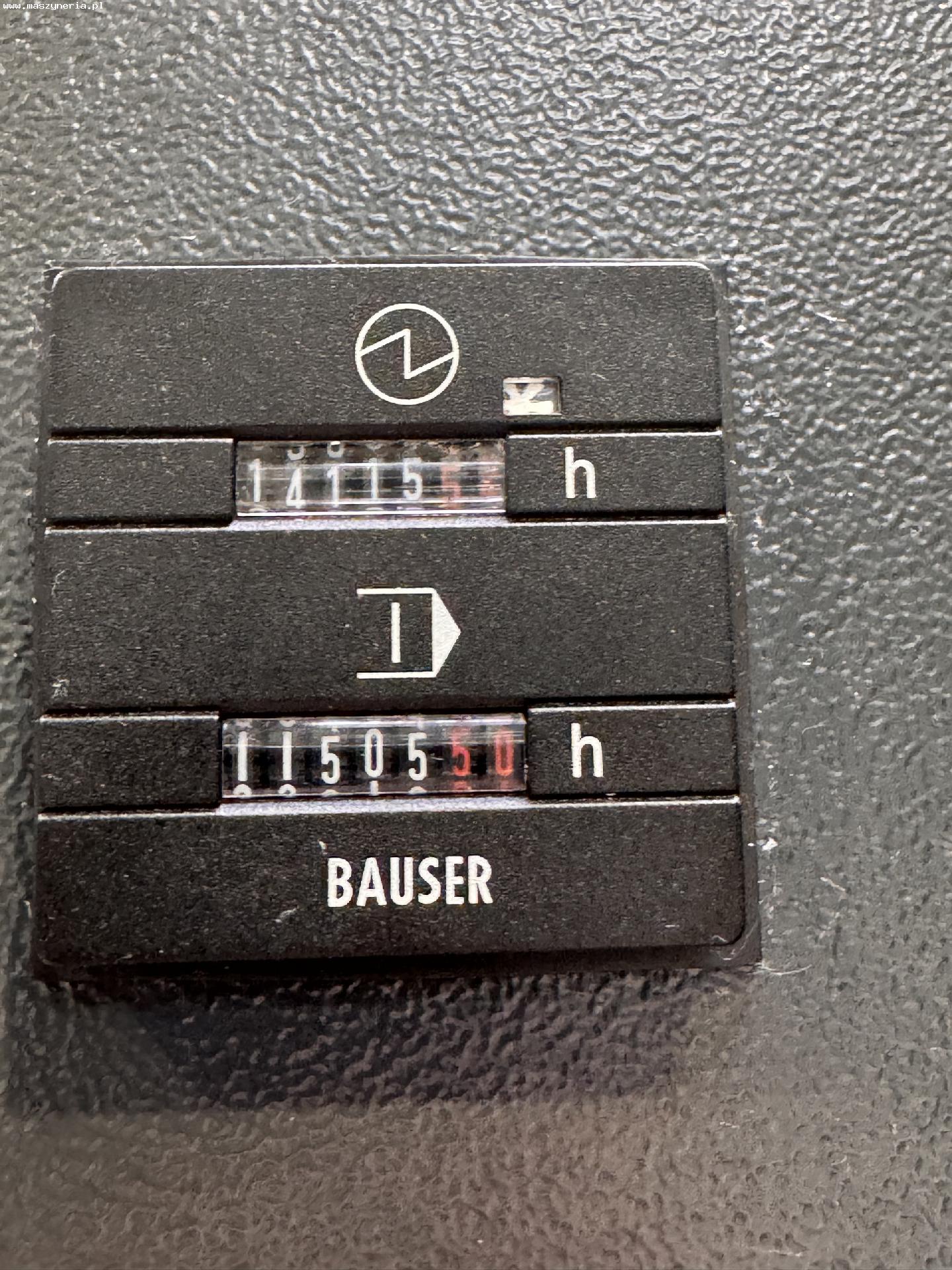

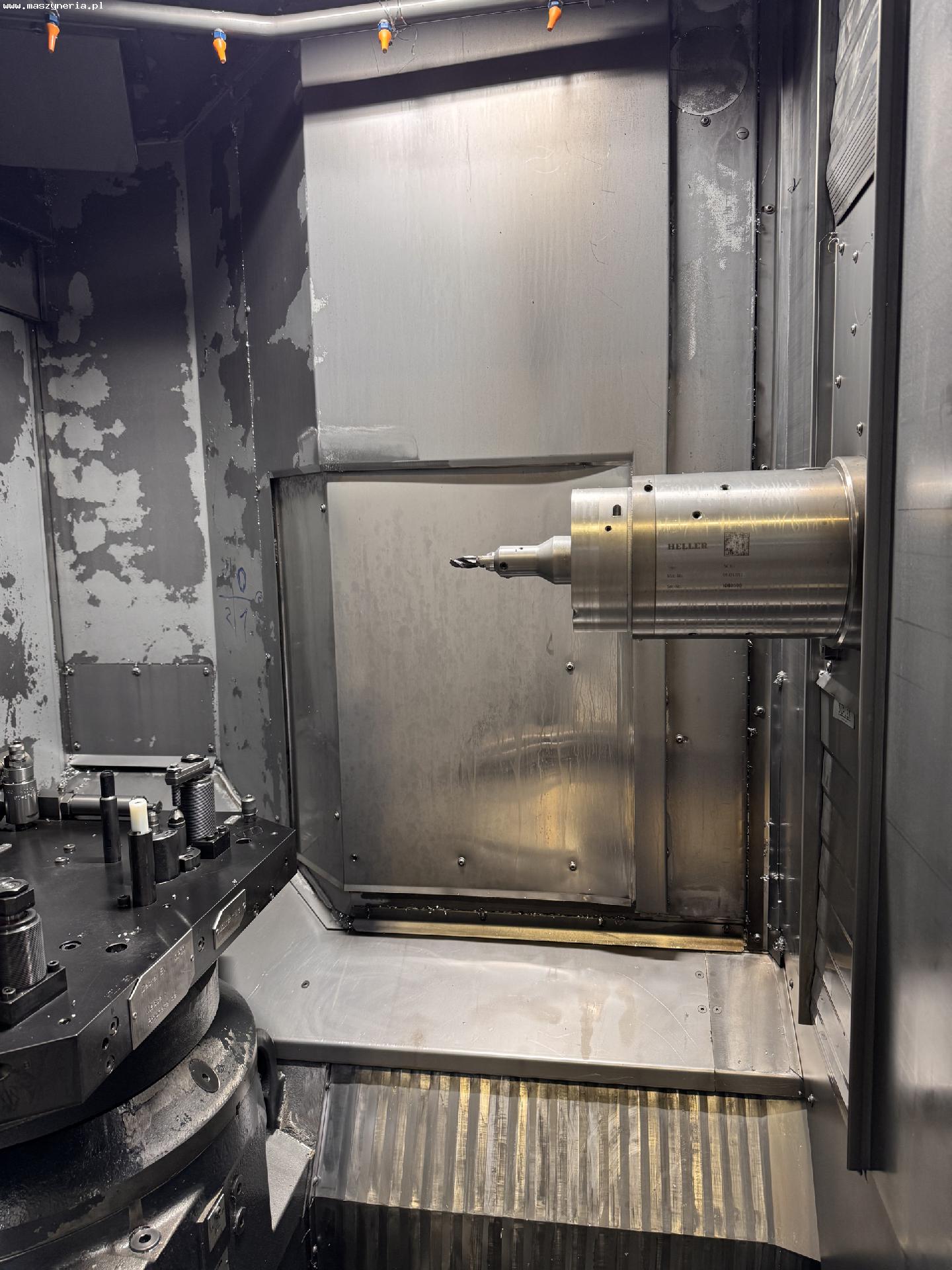

Centro di lavoro orizzontale CNC HELLER H 2000 è stato costruito nel 2022 dalla Heller Maschinenfabrik GmbH. Specifiche tecniche della fresatrice CNC HELLER H 2000 Dati generali - numero di assi: 4 (X,Y,Z,B) - avanzamento sull’asse X/Y/Z: 630/630/630 mm - traslazione rapida sull’asse X/Y/Z: 80/80/90 m/min - accelerazione sull’asse X/Y/Z: 10/10/12 m/s2 - forza di avanzamento sull’asse X/Y: 10 kN - forza di avanzamento sull’asse Z: 15 kN - tolleranza di posizionamento dell’asse lineare: 0,005 mm - ore di funzionamento: 11505 h - pressione dell’aria compressa: 5-6 bar - punto di rugiada dell’aria compressa: 3°C - purezza dell’aria compressa: < 5 µm - contenuto massimo di olio nell’aria compressa: 0,1 mg/m3 - potenza totale della macchina senza sistema di filtraggio del refrigerante: circa 31 kVA - temperatura ambiente ammessa: 10-45°C - alimentazione: 3x 400 V; 50 Hz - dimensioni della macchina HELLERH 2000 con sistema di filtraggio del refrigerante e convogliatore di trucioli (L x L x A): 6300 x 2950 x 3400 mm Mandrino - unità di lavoro SC 63i Speed Cutting - velocità massima di rotazione del mandrino: 16000 giri/min - velocità minima di rotazione del mandrino: 5 giri/min - cono del mandrino: HSK-A 63 (DIN 69893) - potenza di azionamento del mandrino: 45 kW - coppia del mandrino: 103 Nm - diametro del cuscinetto del mandrino: 80 mm - possibilità di montare teste angolari Sistema di cambio pallet automatico - peso massimo del pezzo (carico su due lati): 800 kg - peso massimo del pezzo (carico su un solo lato): 600 kg - diametro massimo del pezzo: 720 mm - altezza massima del pezzo: 850 mm - dimensioni del pallet (L x L): 400 x 500 mm - tempo di cambio pallet (con bloccaggio idraulico): 10,5 s - tempo di cambio pallet (senza bloccaggio idraulico): 10 s - precisione di cambio pallet sull’asse X/Y/Z: 0,01 mm - momento di inerzia massimo del pallet rispetto all’asse B: 36 kgm2 - stazione di carico con pallet orientabile manualmente (4x 90°) - pallet con foratura DIN (2 pz.) - controllo pneumatico del supporto del pezzo - riduzione della pressione idraulica a 60 bar per i dispositivi esistenti - interfaccia multimediale per il fissaggio del pezzo (5 circuiti, idraulica fino a 80 bar) - controllo di una linea idraulica aggiuntiva nello spazio di lavoro Tavola rotante NC - campo di rotazione dell’asse B: 360° - velocità di rotazione dell’asse B: 40 giri/min - precisione di indicizzazione dell’asse B: 0,001° - tolleranza di posizionamento angolare dell’asse B: 8″ - coppia tangenziale massima (tavola rotante NC): 5000 Nm - coppia massima di inclinazione (tavola rotante NC): 8000 Nm Magazzino utensili - numero di posizioni: 80 - diametro massimo dell’utensile (posizioni adiacenti vuote): 160 mm - diametro massimo dell’utensile (posizioni adiacenti occupate): 72 mm - lunghezza massima dell’utensile: 410 mm - peso massimo dell’utensile (posizioni adiacenti vuote): 12 kg - peso massimo dell’utensile (posizioni adiacenti occupate): 3,5 kg - tempo di cambio utensile (da truciolo a truciolo): 2,2 s - portautensili: HSK 63 - pannello di controllo nella stazione di preparazione utensili Sistema di filtrazione del refrigerante - filtro in carta - precisione di filtrazione: 40 µm - capacità del serbatoio: 1200 l - IKZ 50 bar - capacità IKZ a 50 bar: 33 l/min - potenza massima del sistema di filtrazione del refrigerante: 14 kVA - lavaggio dell’area di lavoro Dotazione della fresatrice HELLER - controllo CNC: SIEMENS SINUMERIK 840D SL monitoraggio integrato degli utensili (IPM) controllo della rottura degli utensili ciclo automatico di preparazione e finitura della produzione contatori del tempo di funzionamento e della quantità di pezzi prodotti registrazione dei dati di produzione (BDE) interfaccia in polacco e tedesco - pannello operatore da 24″ con touch screen: HELLER Operation Interface - pacchetto SPEED – tavola rotante NC, maggiore velocità di traslazione rapida, maggiore velocità di cambio utensile, AutoSet, estrazione utensile, trasformazione della superficie (CYCLE800 – Siemens) - tavola rotante NC - mandrino con sistema di raffreddamento e compensazione della temperatura - magazzino utensili a catena a 80 posizioni - sistema di cambio pallet automatico - servoazionamenti con encoder incrementali su tutti gli assi - sistema di misurazione diretta con righe di vetro - sistema di filtraggio del refrigerante: KNOLL VRF 250 - trasportatore di trucioli a nastro per la lavorazione a umido - vassoio di raccolta trucioli con rilevatore di perdite - sistema di gestione energetica HELLER BLUE - sistema di estrazione di nebbia/emulsione d’olio - sistema di raffreddamento con componenti SMC - unità di raffreddamento acqua-aria per mandrino e quadro di comando - unità di raffreddamento del refrigerante con sistema di compressione - pistola ad aria e acqua integrata - sistema pneumatico basato su componenti FESTO - sistema di lubrificazione centrale olio-aria - guide a rulli a basso attrito in tutti gli assi lineari - lampada che indica lo stato della macchina - interfaccia OPC UA (in sola lettura, in combinazione con la registrazione dei dati di produzione) - elementi antivibranti per sostenere la macchina - soffiatura del vetro della porta di lavoro - marcatura speciale in polacco e tedesco - marcatura dei dispositivi nascosti sulle protezioni - documentazione tecnica in polacco + versione digitale (PDF, CD) - documentazione sulla sicurezza (LOTO – Lockout/Tagout) - documentazione di servizio, elenchi di parti di ricambio e componenti di ispezione - elenco esteso di parti di ricambio e materiali di consumo
