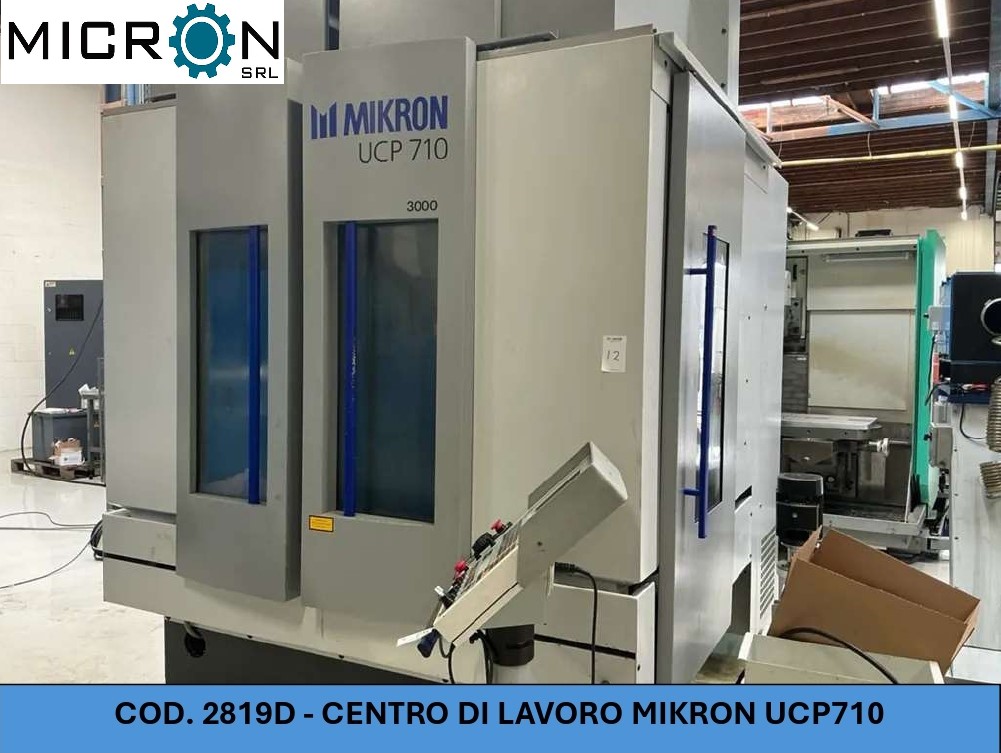

CENTRO DI LAVORO MIKRON UCP 710

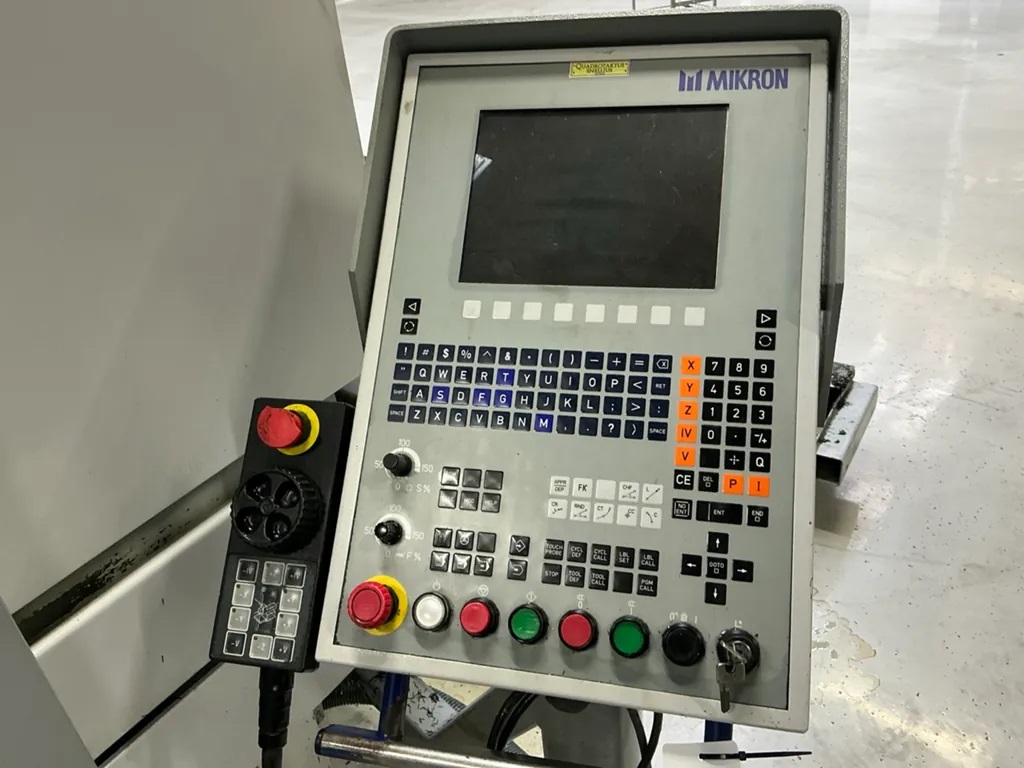

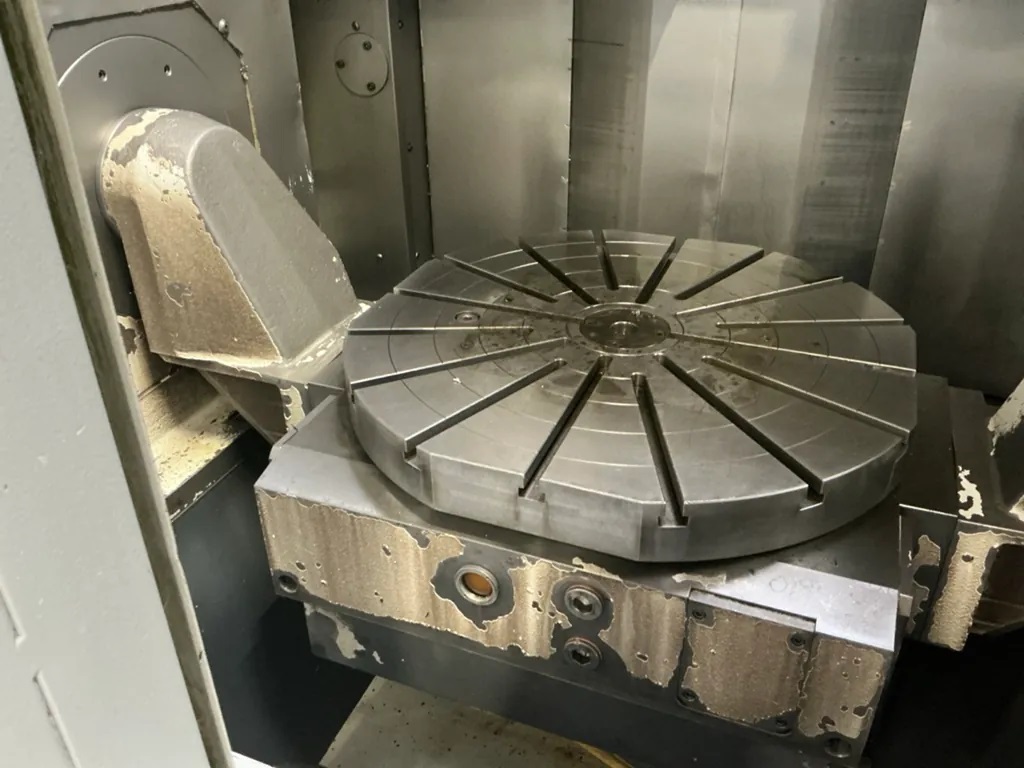

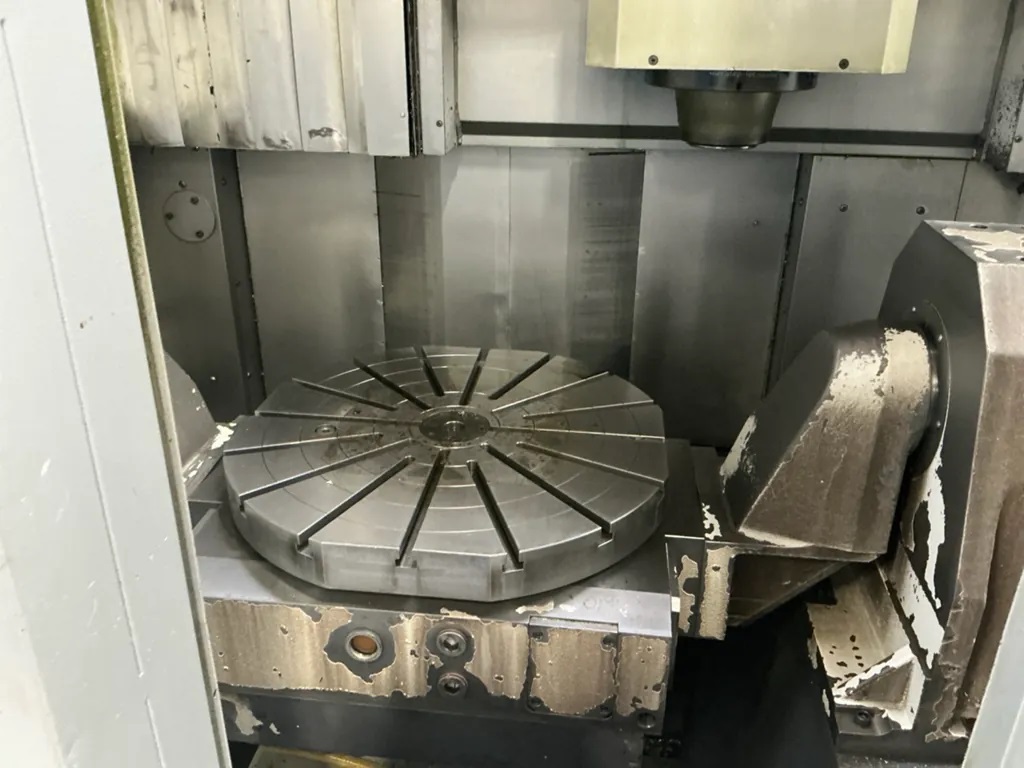

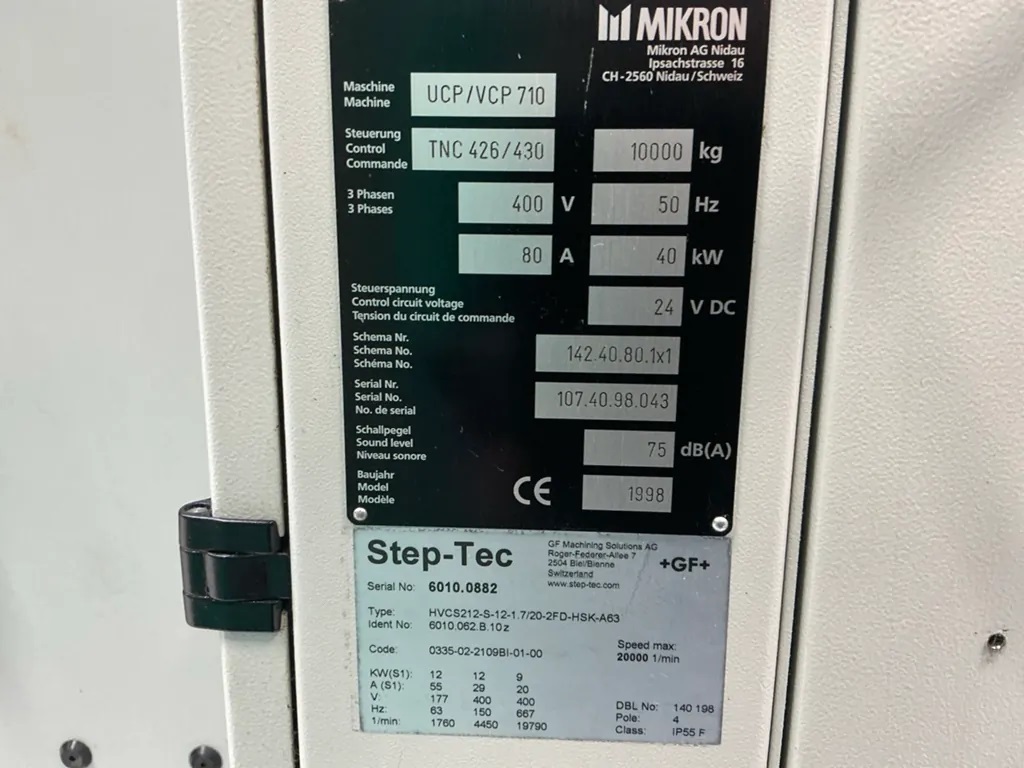

CODICE 2819D – CENTRO DI LAVORO VERTICALE 5 ASSI MIKRON UCP 710 CNC HEIDENHAIN: HEIDENHAIN TNC 426/TNC430 Produttore: MIKRON AG NIDAU (SVIZZERA) Modello: UCP 710 Alimentazione: Volt: 400 / 40Kw / FASI: 3 / FREQUENZA: 50 HZ Corrente nominale totale: 80A SISTEMA DI MISURA A RIGHE OTTICHE HEIDENHAIN CONTROLLO 5 ASSI IN CONTINUO SPECIFICHE MANDRINO Tipo Mandrino: Elettromandrino Mod.: Step-Tec HVCS212-s-12-1.7/20-2fd-hsk-63 N. serie: 6010.0882 Giri Mandrino MAX: 18000 Giri/min Potenza motore in S1 (100%): 12 KW Corrente in S1: 55 A NUMERO ASSI: 5 in continuo ASSE: X Corsa asse X: 710mm Velocità Rapido asse X: 30000mm/min Velocità Lavoro asse X: 0-15000mm/min ASSE: Y Corsa asse Y: 550mm (Estensibile a 650mm in modalità di lavorazione singola) Velocità Rapido asse Y: 30000mm/min Velocità Lavoro asse Y: 0-15000mm/min ASSE: Z Corsa asse Z: 500mm Velocità Rapido asse Z: 30000mm/min Velocità Lavoro asse Z: 0-20000mm/min ASSE: C (Rotazione): Corsa asse C: 360° (continuo/infinito) Velocità Rotazione asse C: 20 giri/min ASSE: A (Basculamento): Corsa asse C: Da -30° a +100° (continuo) Velocità Rotazione asse C: 15 giri/min TAVOLA E AREA DI LAVORO: Tipo: Tavola roto-basculante interpolata (Ruckle) Caratteristiche: Tavola circolare diametro 630mm (con cave a T radiali) Carico Massimo Ammesso sulla Tavola: 500 Kg CAPACITA’ E DIMENSIONI MASSIME PEZZO (CILINDRO DI ROTAZIONE): Diametro massimo del pezzo: 630mm Altezza Massima del pezzo: 430mm Raggio di rotazione Massimo: 440mm (Raggio di interferenza/collisione dinamica durante il basculamento) Diametro di ingombro dinamico: 880mm CAMBIO UTENSILE E MAGAZZIONO Attacco cono Utensile: HSK-A63 Sistema di cambio Utensile: Tipo “Pick-up integrato sotto l’asse Z Capacità Magazzino: 30 Posizioni Diametro Massimo Utensile: 90mm(140mm con posti adiacenti liberi) Lunghezza Massima Utensile: 300mm Peso Massimo Utensile: 8Kg SISTEMA REFRIGERANTE E GESTIONE TRUCIOLI: Refrigerazione interna (IKZ): Refrigerazione attraverso il mandrino Refrigerazione esterna: Refrigerazione attraverso ugelli sul naso mandrino Pompa alta Pressione: Elettropompa Verticale multistadio Grundfos MTR Pressione Nominale di esercizio: 14,5 Bar filtro automatico a nastro di carta Evacuatore trucioli: Trasportatore automatico a tappeto con scarico continuo DIMENSIONI E PESO MACCHINA Dimensioni d’ingombro(L x P x H): 2930mm x L 2350mm x H 3250mm Peso :10000 Kg Materiale Basamento: Granito sintetico (Hydropol) ad altissimo assorbimento di vibrazioni
