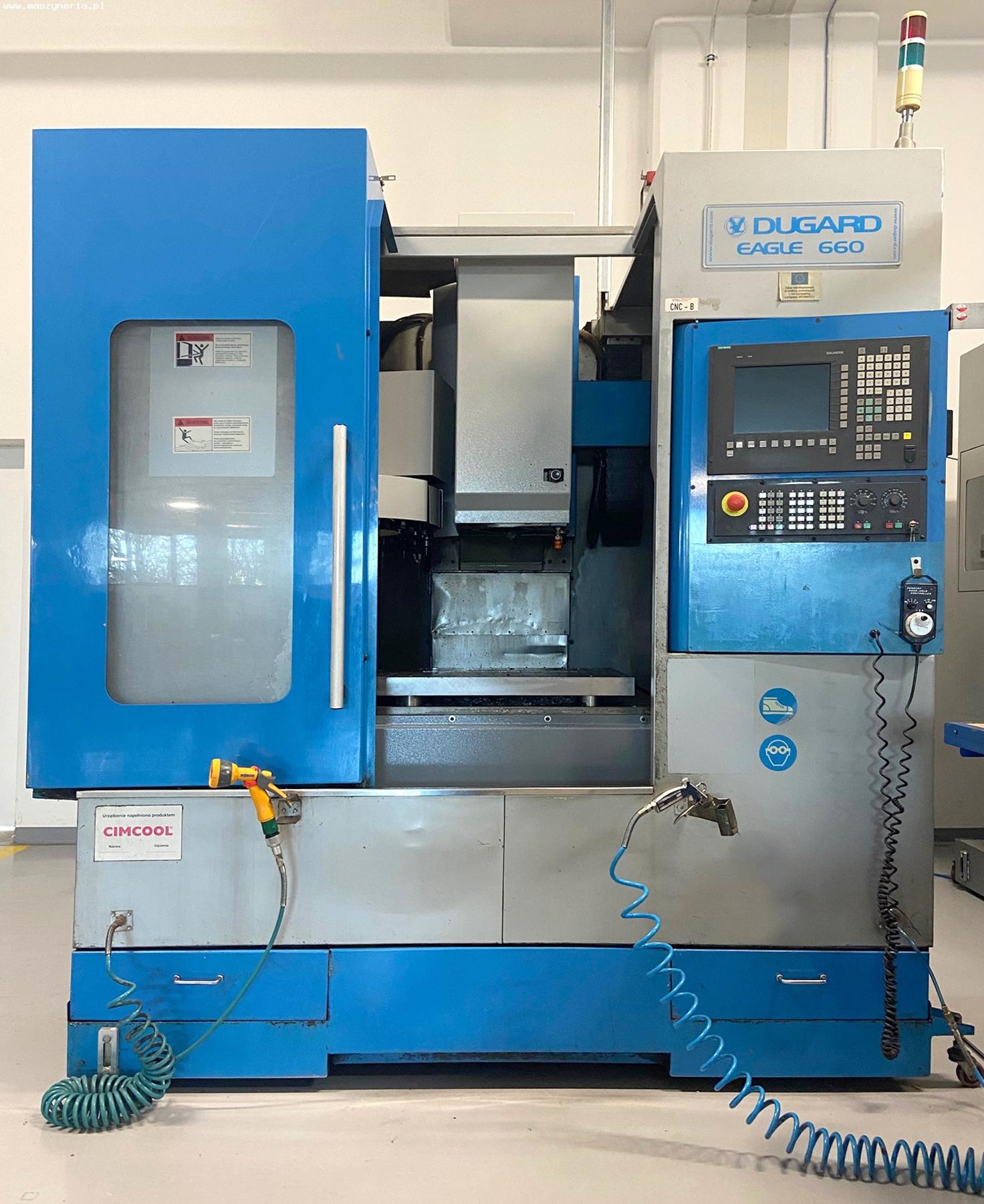

Centro di lavoro DUGARD EAGLE 660

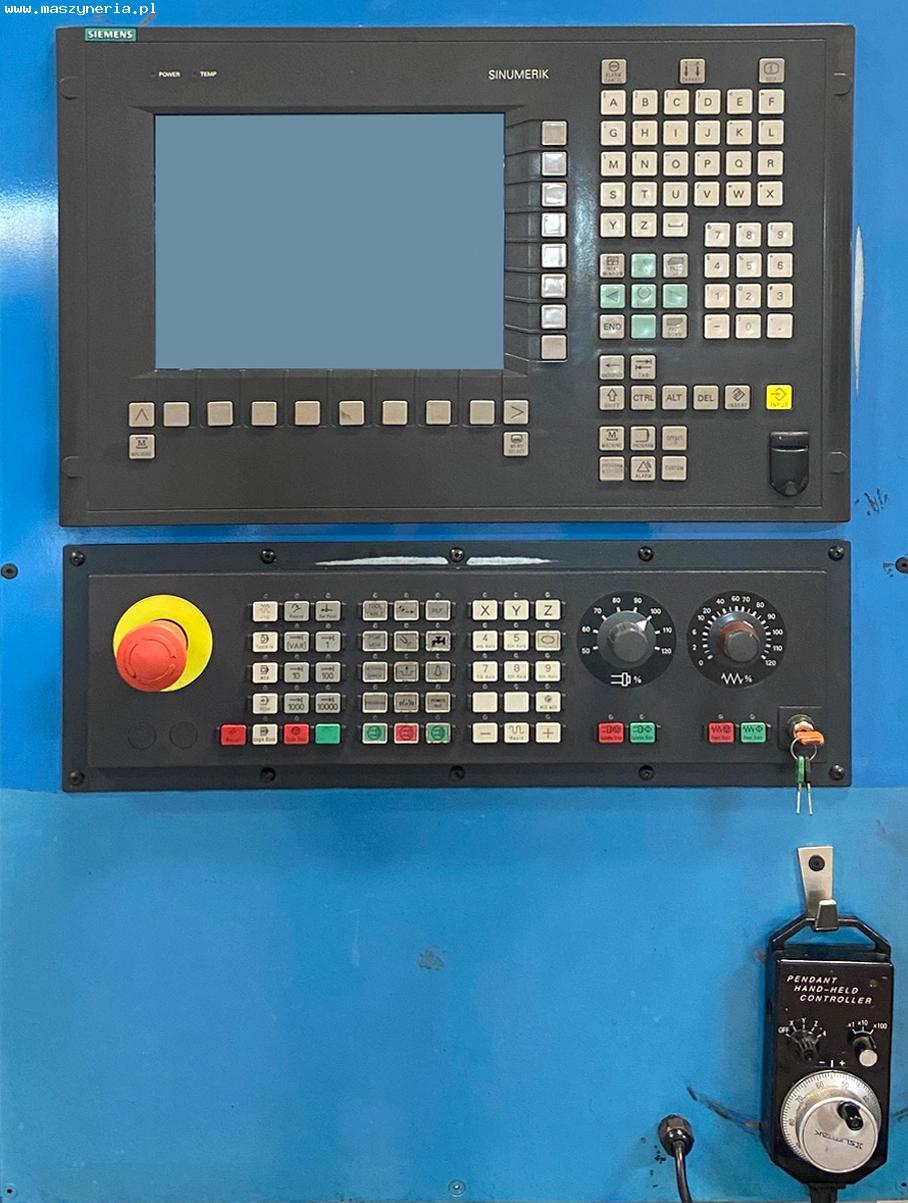

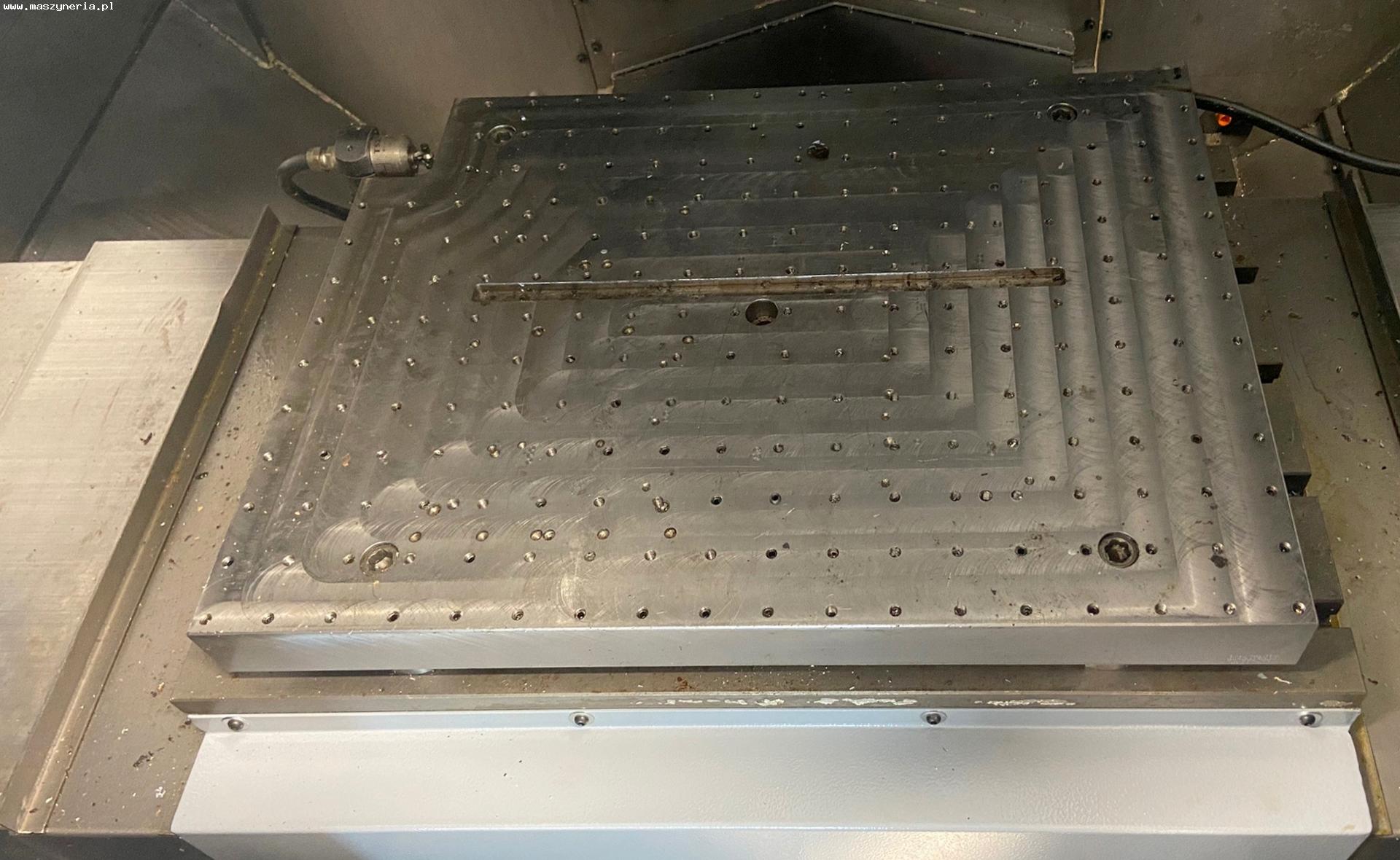

Centro di lavoro DUGARD EAGLE 660 è stato costruito nel 2005 dalla società inglese C Dugard Ltd. Il mandrino verticale è stato rigenerato in macchina ed è stato installato un nuovo sistema di bloccaggio utensile. Parametri tecnici della fresatrice CNC DUGARD EAGLE 660 – controllore CNC: SIEMENS SINUMERIK 810D ShopMill – sonda pezzo – sonda utensile Mandrino verticale – cono mandrino: ISO 40 – potenza mandrino costante: 11 kW – potenza mandrino istantanea (30 min.): 15 kW – gamma di velocità del mandrino: 80 ~ 8000 rpm Tavolo da lavoro – dimensioni tavola: 810 x 510 mm – carico massimo del tavolo: 500 kg – scanalatura a T, quantità: 5 mm – scanalatura a T, dimensioni: 18 mm – scanalatura a T, distanza: 100 mm Campo di elaborazione – corsa asse X: 660 mm – corsa asse Y: 530 mm – corsa asse Z: 510 mm – distanza della punta del mandrino dalla superficie del tavolo: 150 ~ 660 mm – distanza dell’asse del mandrino dal corpo: 585 mm Avanzamento – velocità di avanzamento di lavoro X, Y, Z: 1 ~ 10000 mm/min – velocità di avanzamento accelerata sull’asse X: 30 m/min – velocità di avanzamento accelerata sull’asse Y: 30 m/min – velocità di avanzamento accelerata sull’asse Z: 24 m/min – guide assi X, Y, Z: blocchi rotanti Precisione della macchina – ripetibilità (secondo JIS B6338): 0,003 mm – precisione di posizionamento (secondo JIS B6338): 0,004 / 300 mm Magazzino utensili – numero di utensili nel magazzino: 24 – portautensili: BT40 – diametro massimo utensile: 76 mm – lunghezza massima utensile: 250 mm – peso massimo utensile: 7 kg – tempo di cambio utensile (T-T, C-C): 3,0-4,5 s – tipo di caricatore: con artiglio intermedio Altri parametri – potenza richiesta: 15 kVA – richiesta aria compressa: 5 bar, 200 l/min – area richiesta per la macchina (L x L xA): 2 x 2,06 x 2,58 m – peso macchina: 5000 kg
