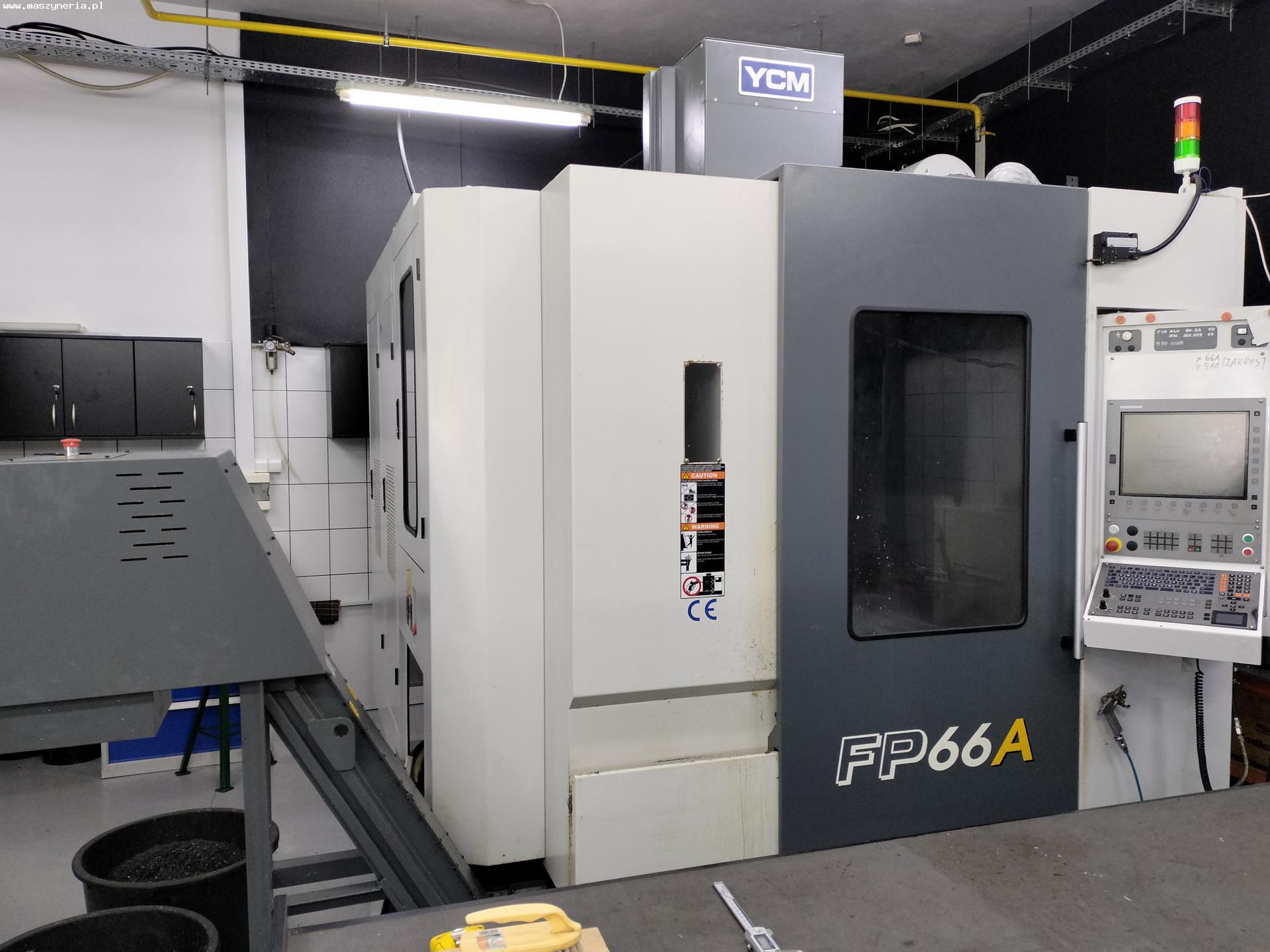

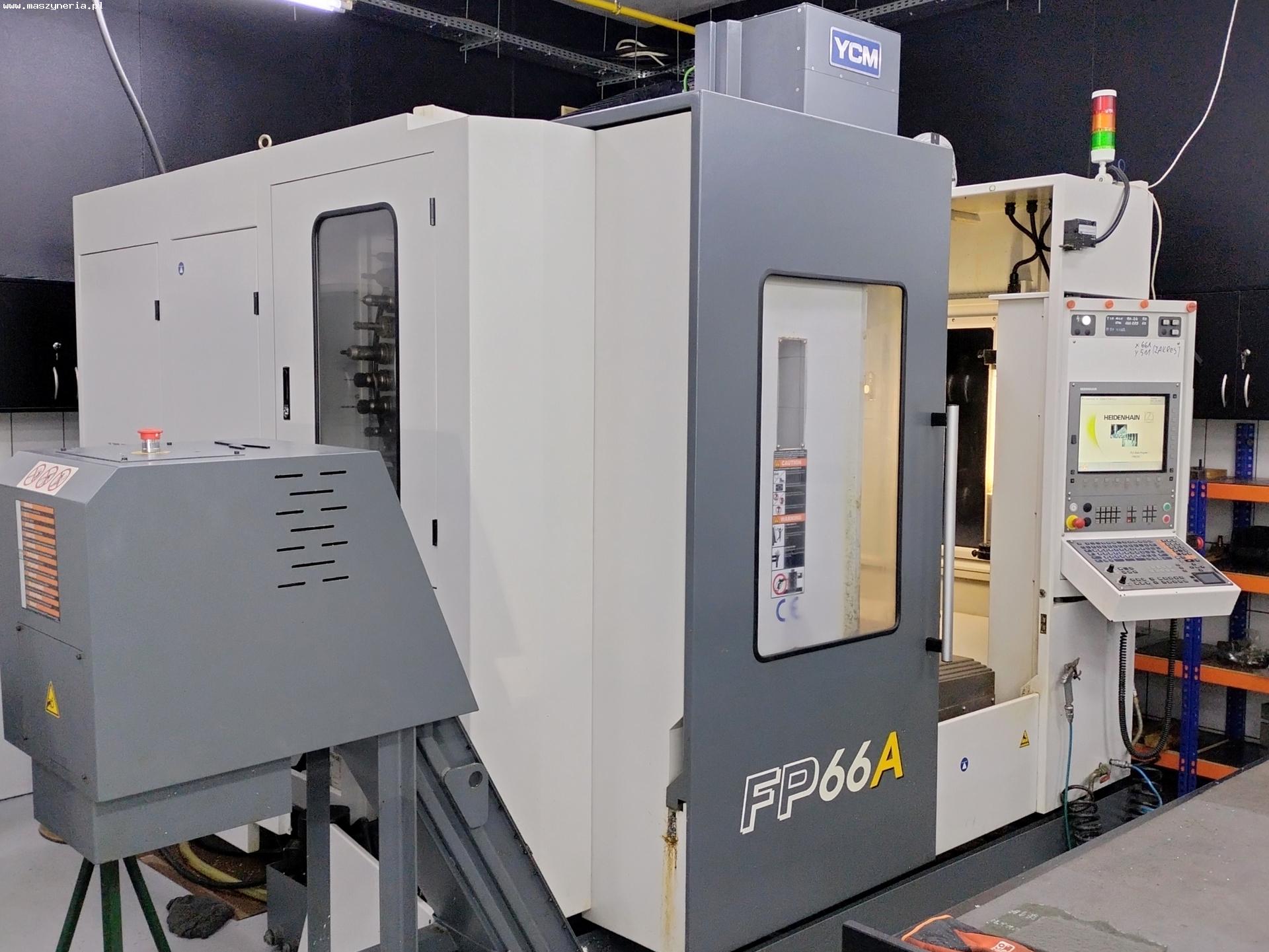

Centro di lavoro CNC YCM FP66A

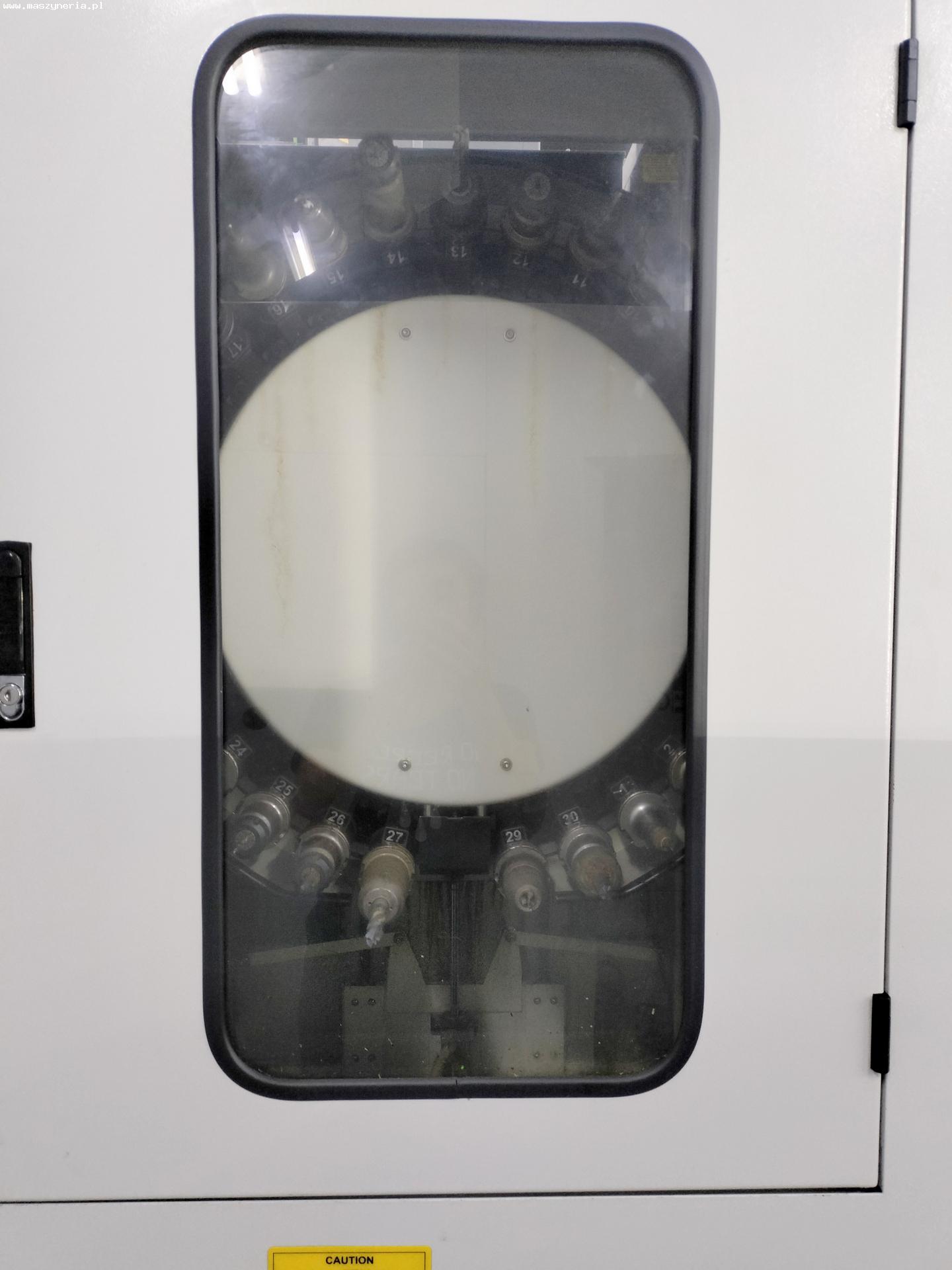

Centro di lavoro CNC YCM FP66A è stato costruito nel 2013 a Taiwan. Dati tecnici della fresatrice CNC YCM FP66A - avanzamento negli assi X/Y/Z: 660/510/400 mm, traslazione rapida negli assi X,Y,Z: 20 m/min, velocità di avanzamento di lavoro: 1-20000 mm/min, dimensioni del piano di lavoro (L x L): 800 x 510 mm, peso massimo del pezzo: 500 kg, velocità massima di rotazione del mandrino: 16000 rpm, potenza di azionamento del mandrino: 38 kW, coppia del mandrino: 126 Nm, cono del mandrino: HSK A63, distanza minima tra il piano di lavoro e la punta del mandrino: 150 mm, distanza massima tra il piano di lavoro e la punta del mandrino: 550 mm, diametro massimo dell’utensile: 76 mm, diametro massimo dell’utensile (spazi adiacenti liberi): 100 mm, lunghezza massima dell’utensile: 250 mm, peso massimo dell’utensile: 6 kg, meccanismo di cambio utensile: braccio alimentatore, precisione di posizionamento (ISO 10791-4): 0,007 mm, ripetibilità di posizionamento (ISO 10791-4): 0,005 mm, precisione di posizionamento (JIS B 6338): 0,002/300 mm, ripetibilità di posizionamento (JIS B 6338): ± 0,002 mm, numero di cave a T: 5, larghezza delle cave a T: 18 mm, distanza delle cave a T: 100 mm, fabbisogno di aria compressa: 5,5 bar, potenza installata: 65 kVA, dimensioni (L x P x A): 2420 x 2730 x 2865 mm, peso della macchina: 8000 kg. Dotazione del centro di fresatura FP 66 A - controllo CNC: HEIDENHAIN iTNC 530, tastatore pezzo: HEIDENHAIN TS640, sistema di compensazione della temperatura del mandrino STC Plus, righe ottiche HEIDENHAIN negli assi X,Y,Z, guide a rulli IKO su tutti gli assi lineari, magazzino utensili a 30 posizioni con cambio utensile automatico, sistema di raffreddamento del mandrino, raffreddamento utensili ad aria compressa, trasportatore di trucioli a spirale, sistema di lubrificazione centrale, separatore d’olio, set di blocchi di livellamento, pistola ad aria compressa, illuminazione dell’area di lavoro, raffreddamento dell’armadio di comando, manuale operativo.
