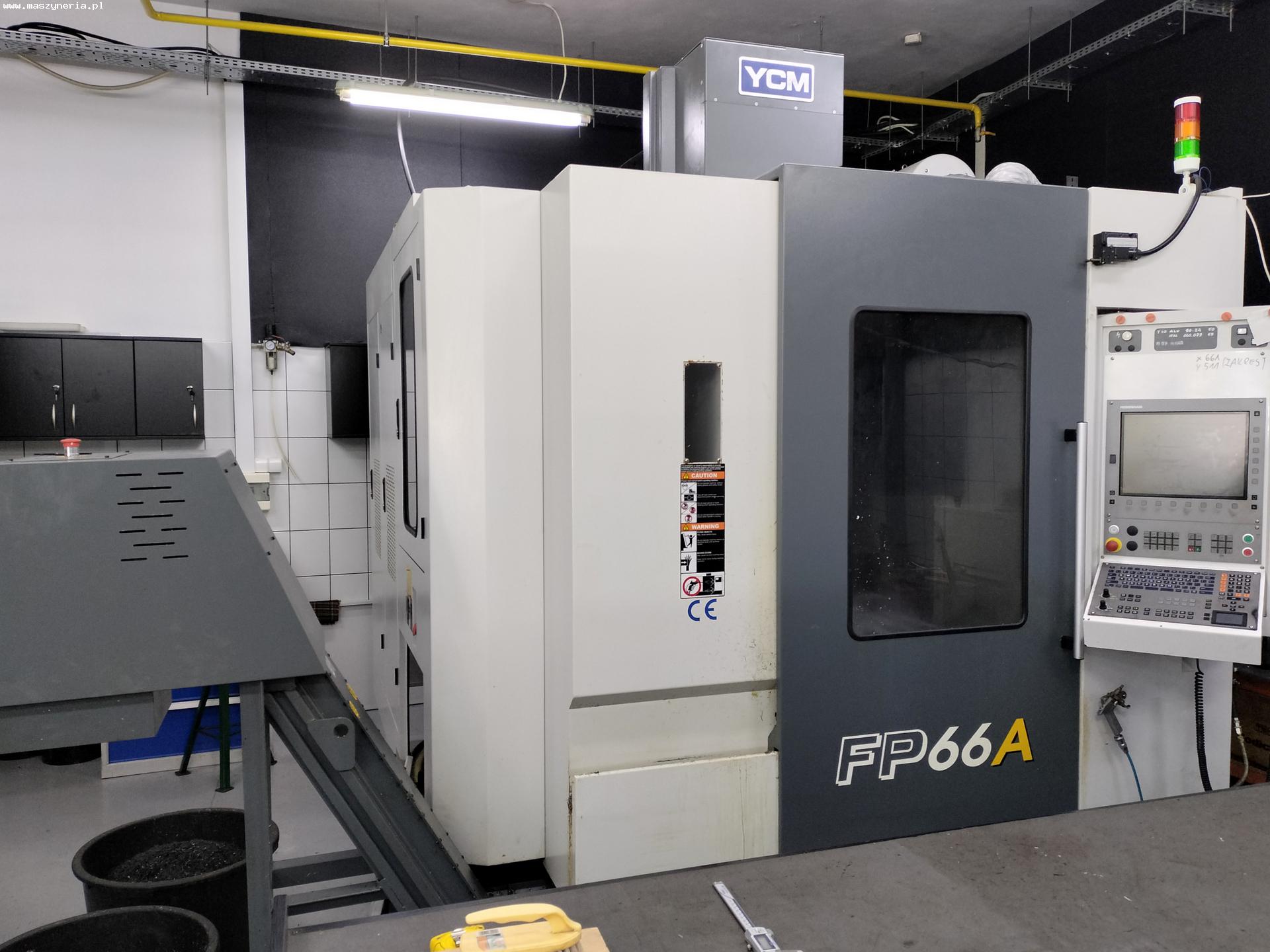

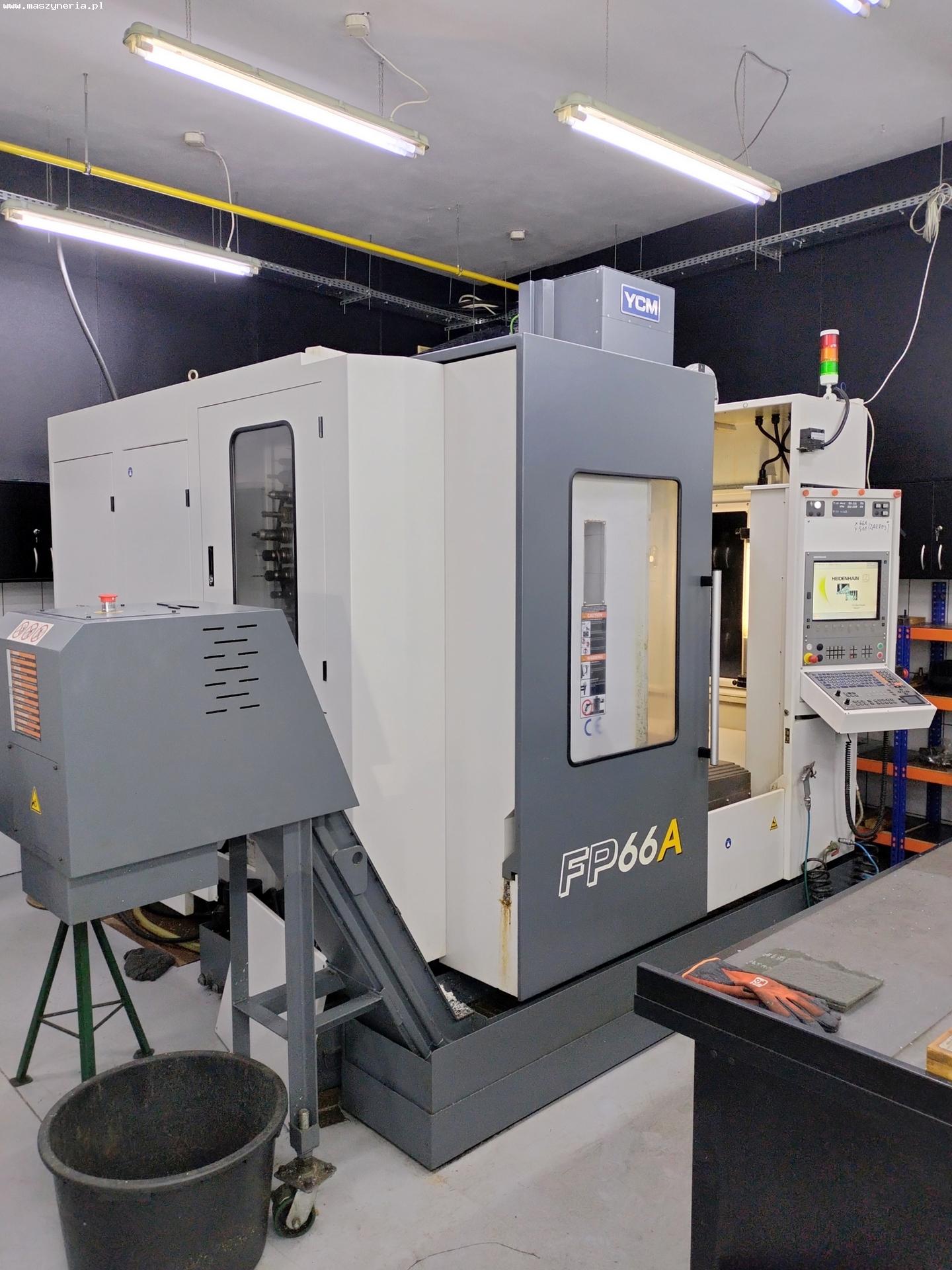

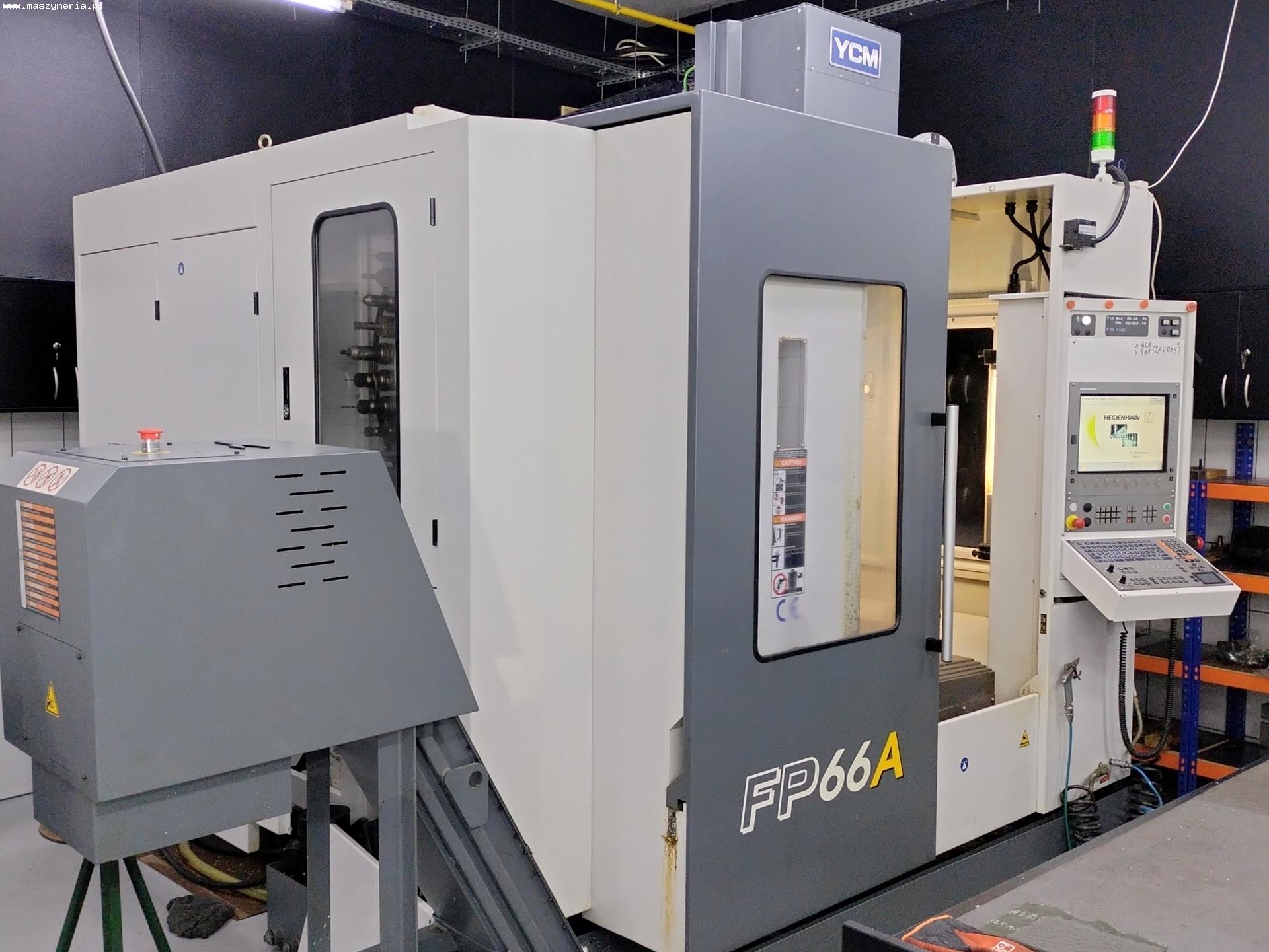

Centro di lavoro CNC YCM FP66A

Centro di lavoro CNC YCM FP66A è stato costruito nel 2013 a Taiwan. Dati tecnici della fresatrice CNC YCM FP66A - avanzamento negli assi X/Y/Z: 660/510/400 mm - traslazione rapida negli assi X,Y,Z: 20 m/min - velocità di avanzamento di lavoro: 1-20000 mm/min - dimensioni del piano di lavoro (L x L): 800 x 510 mm - peso massimo del pezzo: 500 kg - velocità massima di rotazione del mandrino: 16000 rpm - potenza di azionamento del mandrino: 38 kW - coppia del mandrino: 126 Nm - cono del mandrino: HSK A63 - distanza minima tra il piano di lavoro e la punta del mandrino: 150 mm - distanza massima tra il piano di lavoro e la punta del mandrino: 550 mm - diametro massimo dell’utensile: 76 mm - diametro massimo dell’utensile (spazi adiacenti liberi): 100 mm - lunghezza massima dell’utensile: 250 mm - peso massimo dell’utensile: 6 kg - meccanismo di cambio utensile: braccio alimentatore - precisione di posizionamento (ISO 10791-4): 0,007 mm - ripetibilità di posizionamento (ISO 10791-4): 0,005 mm - precisione di posizionamento (JIS B 6338): 0,002/300 mm - ripetibilità di posizionamento (JIS B 6338): ± 0,002 mm - numero di cave a T: 5 - larghezza delle cave a T: 18 mm - distanza delle cave a T: 100 mm - fabbisogno di aria compressa: 5,5 bar - potenza installata: 65 kVA - dimensioni (L x P x A): 2420 x 2730 x 2865 mm - peso della macchina: 8000 kg Dotazione del centro di fresatura FP 66 A - controllo CNC: HEIDENHAIN iTNC 530 - tastatore pezzo: HEIDENHAIN TS640 - sistema di compensazione della temperatura del mandrino STC Plus - righe ottiche HEIDENHAIN negli assi X,Y,Z - guide a rulli IKO su tutti gli assi lineari - magazzino utensili a 30 posizioni con cambio utensile automatico - sistema di raffreddamento del mandrino - raffreddamento utensili ad aria compressa - trasportatore di trucioli a spirale - sistema di lubrificazione centrale - separatore d’olio - set di blocchi di livellamento - pistola ad aria compressa - illuminazione dell’area di lavoro - raffreddamento dell’armadio di comando - manuale operativo
