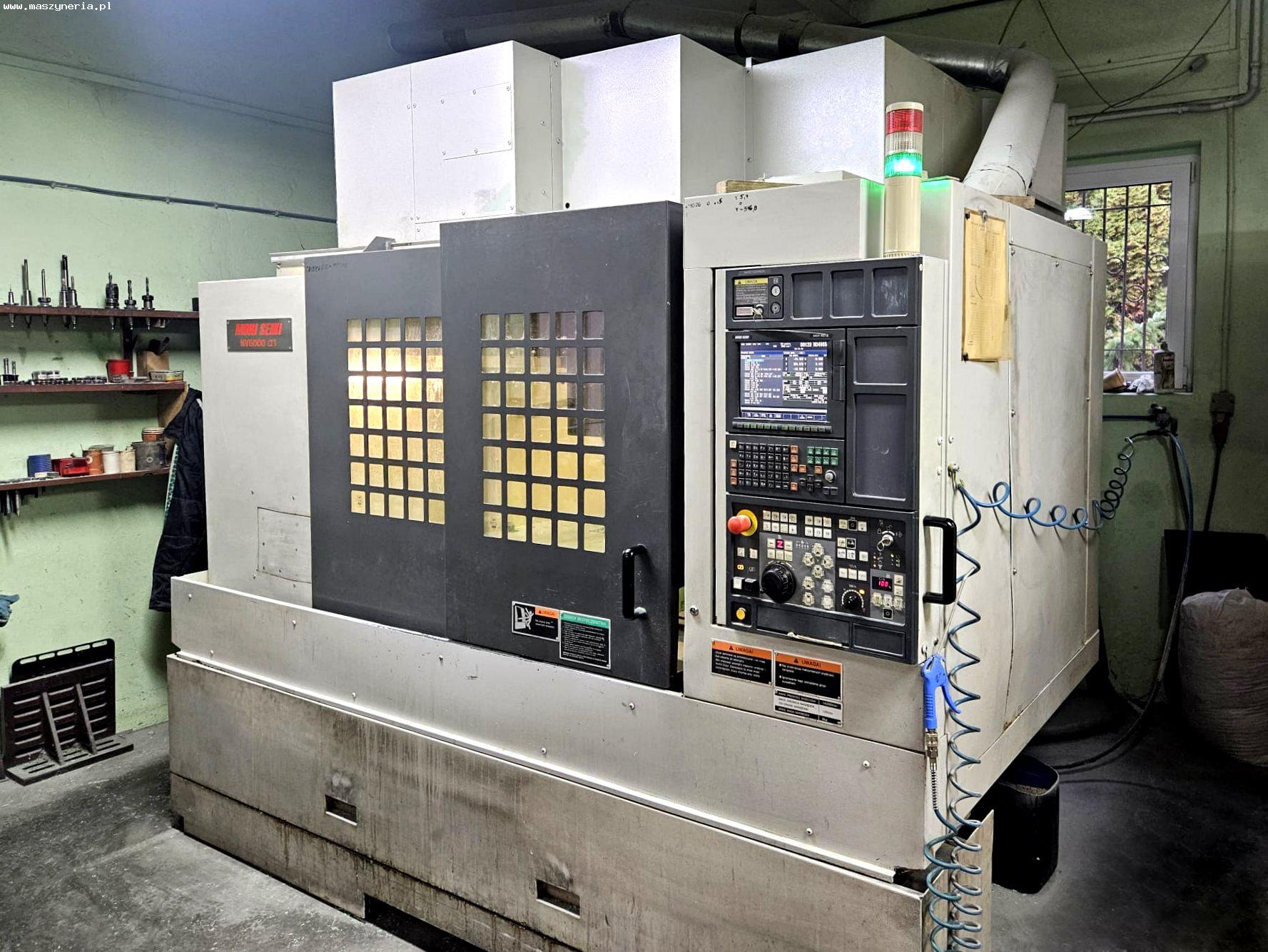

Centro di lavoro CNC MORI SEIKI NV5000 alpha 1B/40

Centro di lavoro CNC MORI SEIKI NV5000 alpha 1B/40 è stato costruito nel 2007 in Giappone da Mori Seiki Co., LTD. Caratteristiche tecniche della fresatrice CNC MORI SEIKI NV5000 alpha 1B/40 - avanzamento sull’asse X/Y/Z: 1020/510/510 mm - traslazione rapida sull’asse X,Y,Z: 42 m/min - dimensioni del tavolo di lavoro (L x L): 1320 x 660 mm - peso massimo del pezzo: 1200 kg - velocità massima di rotazione del mandrino: 14000 rpm - cono del mandrino: No 40 - potenza di azionamento del mandrino: 22 kW - diametro del cuscinetto del mandrino: 65 mm - distanza massima dalla superficie del mandrino alla superficie del tavolo di lavoro: 660 mm - distanza minima dalla superficie del mandrino alla superficie del tavolo di lavoro: 150 mm - portautensili: BT 40 - diametro massimo dell’utensile (posizioni adiacenti vuote): 125 mm - diametro massimo dell’utensile (posizioni adiacenti occupate): 80 mm - lunghezza massima dell’utensile: 300 mm - peso massimo dell’utensile: 8 kg - tempo di cambio utensile (da utensile a utensile): 1 s (1,5 s per un utensile da 8 kg) - tempo di cambio utensile (da truciolo a truciolo): 2,6 s (3,1 s per un utensile da 8 kg) - alimentazione: 3x 200 VAC; 50 Hz - dimensioni (L x L x A): 2788 x 3040 x 2603 mm - peso della macchina NV 5000 1B/40: 7300 kg Dotazione del centro di fresatura MORI SEIKI - controllore CNC: FANUC Series 18i MB5 - programmazione interattiva MAPPS - magazzino utensili a 30 posizioni - raffreddamento attraverso il mandrino - unità di raffreddamento del mandrino - trasportatore di trucioli - serbatoio del refrigerante con pompa ad alta pressione 15 bar e filtro di carta - manopola elettronica - lampada che indica lo stato della macchina
