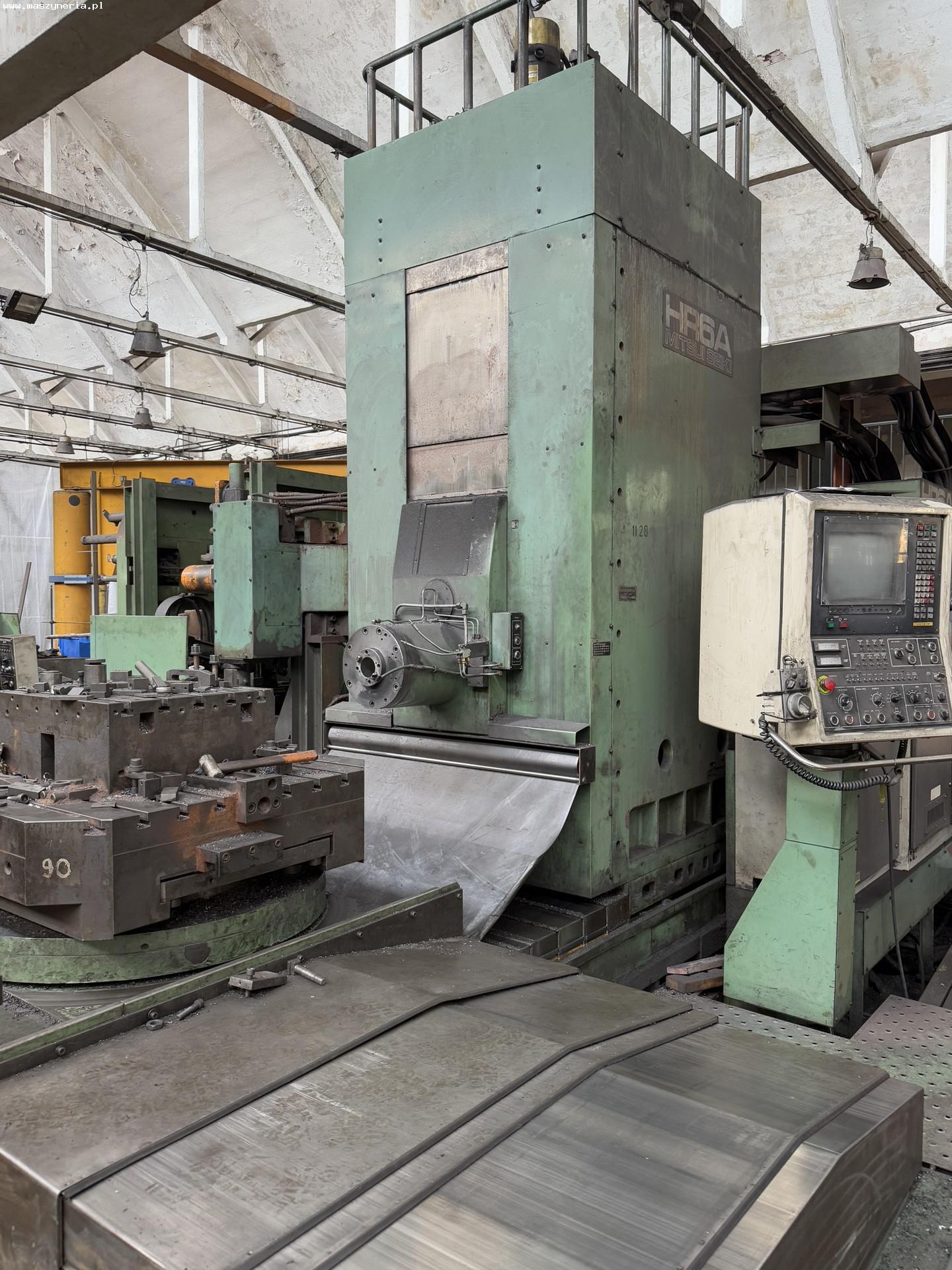

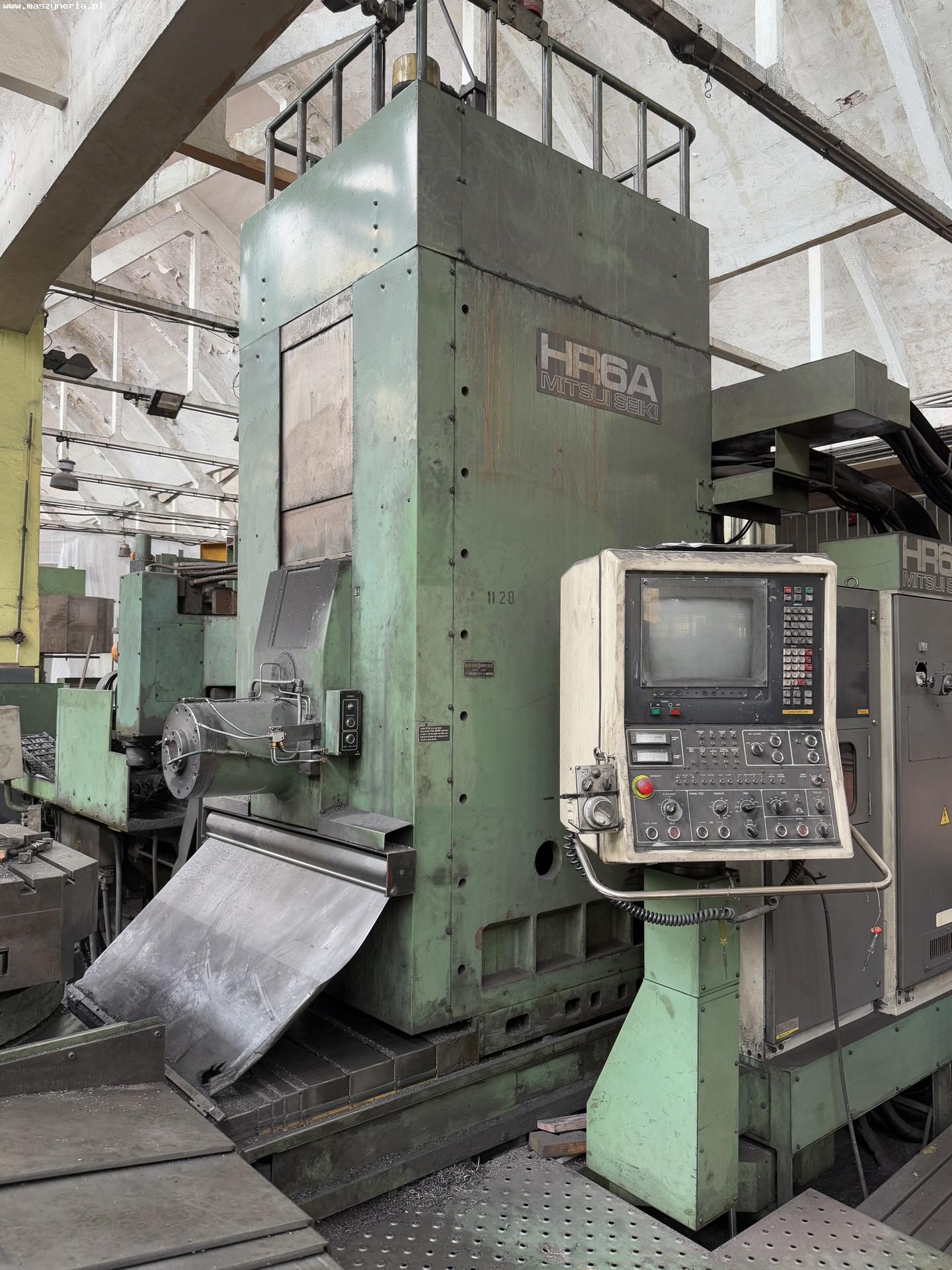

Centro di lavoro CNC MITSUI SEIKI HR6A

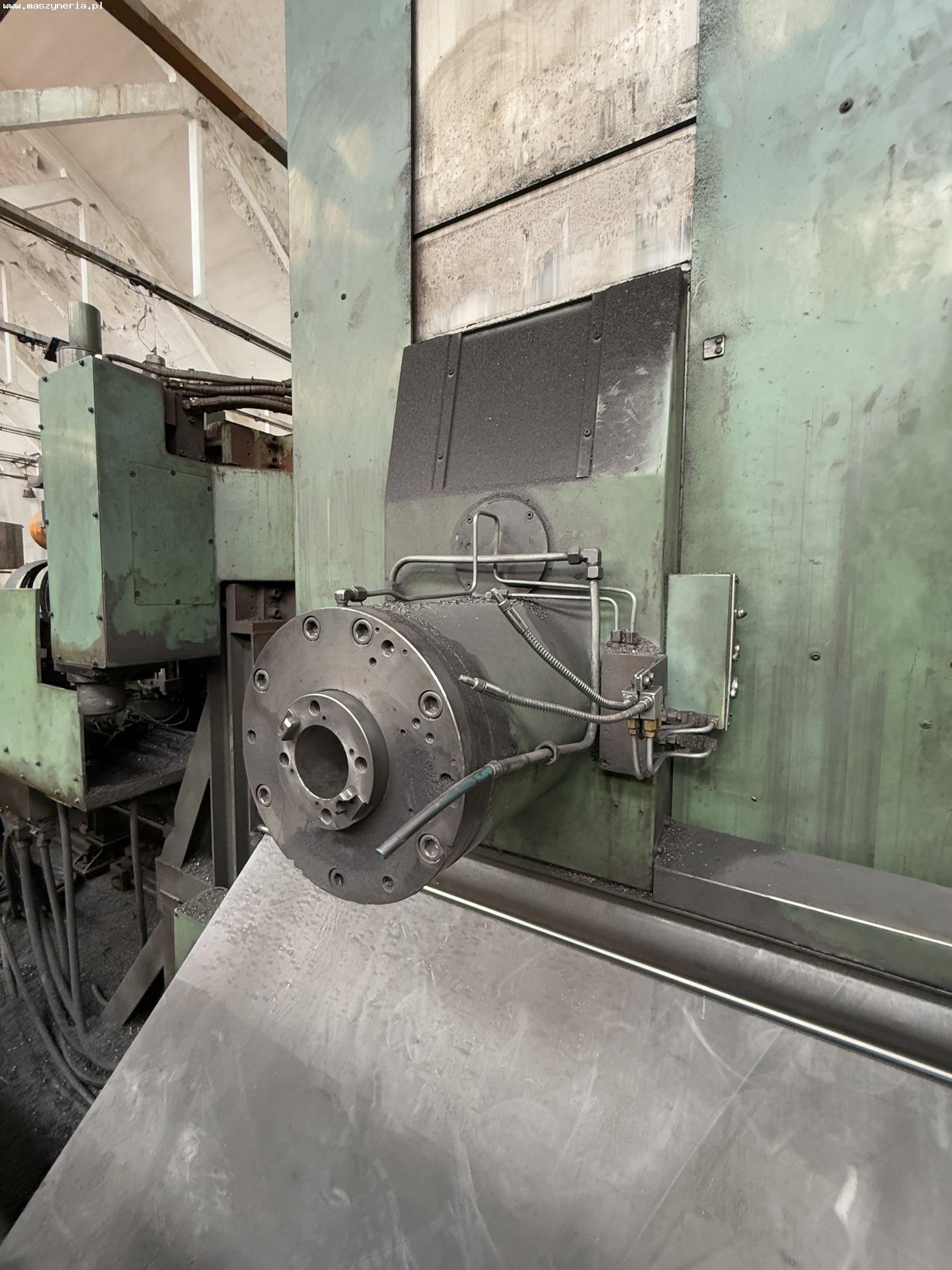

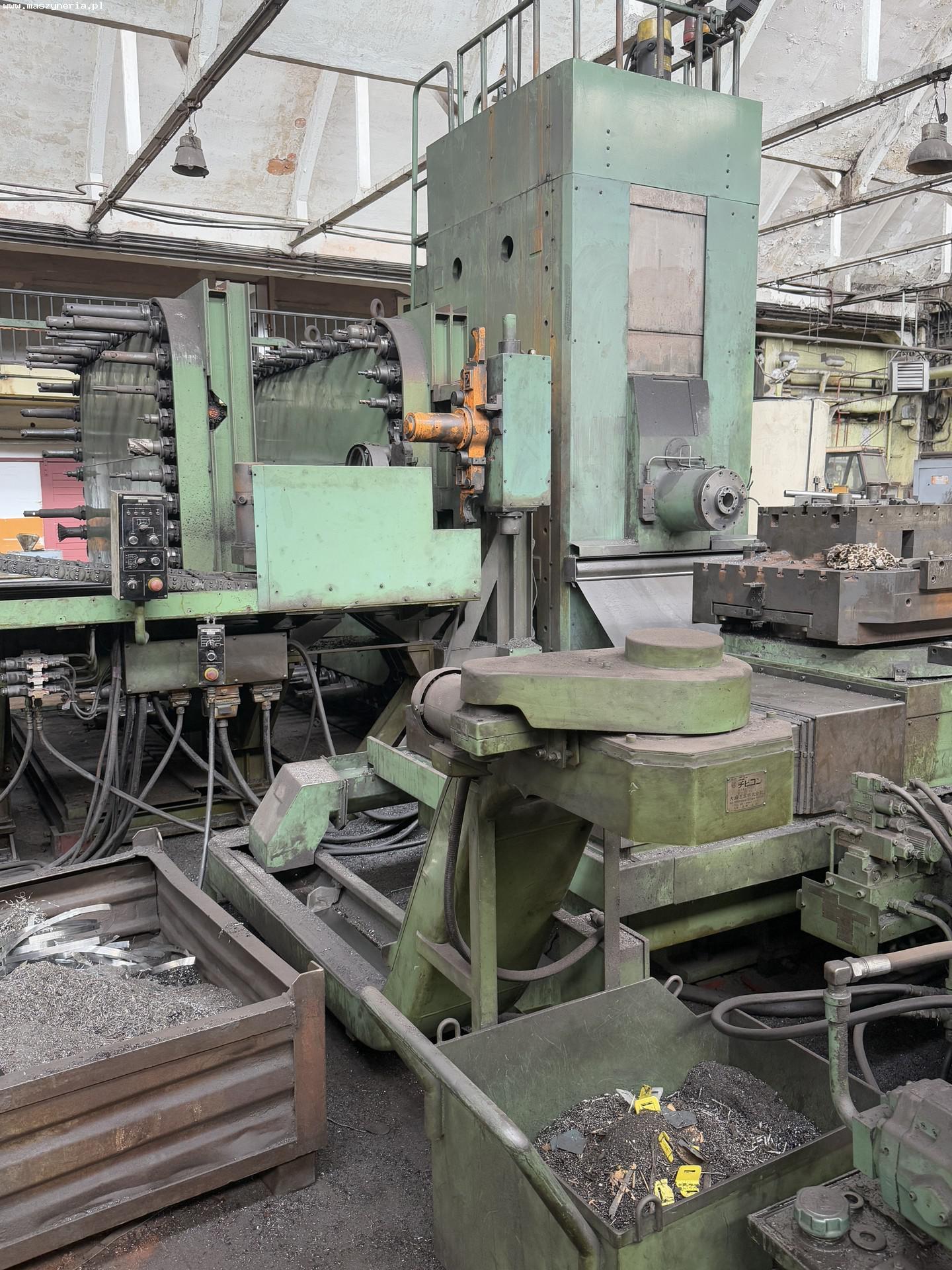

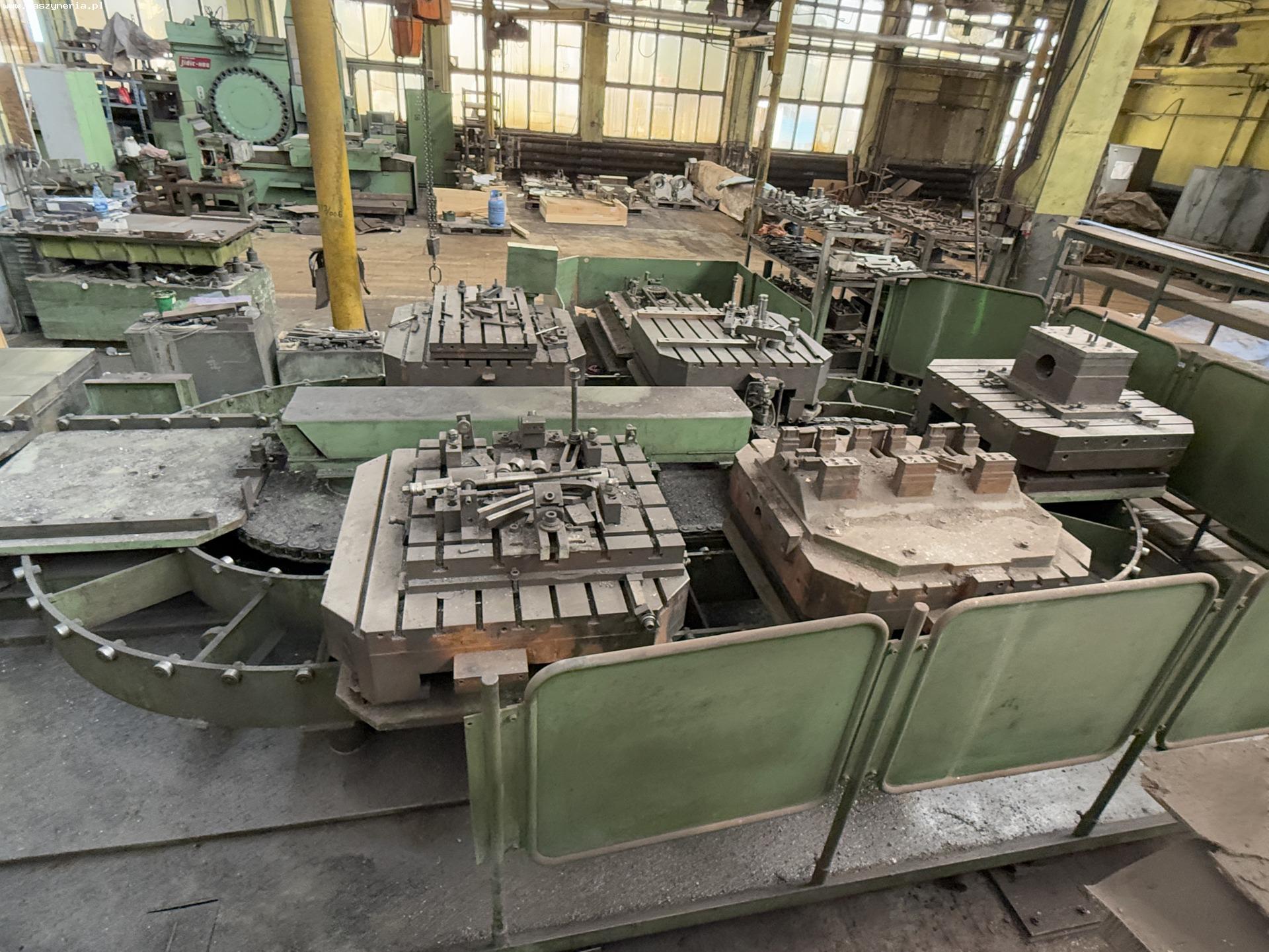

Centro di lavoro CNC MITSUI SEIKI HR6A è stato costruito nel 1984 in Giappone da MITSUI SEIKI KOGYO CO, LTD. Specifiche tecniche del centro di fresatura MITSUI SEIKI HR6A - avanzamento negli assi X/Y/Z: 1300/1000/860 mm, traslazione rapida negli assi X,Y,Z: 12000 mm/min, avanzamento di taglio: 0,1-4000 mm/min, dimensioni del piano di lavoro (L x L): 1000 x 1000 mm, peso massimo del pezzo: 2000 kg, velocità massima di rotazione del mandrino: 4000 giri/min, velocità minima di rotazione del mandrino: 10 giri/min, diametro del mandrino: 110 mm, cono del mandrino: ISO 50, potenza di azionamento del mandrino (funzionamento continuo/ 30 min): 18,5/22 kW, diametro di alesatura: 250 mm, diametro di filettatura: 2″, diametro massimo della fresa: 8″, distanza dal centro del mandrino alla superficie del tavolo di lavoro: 50-950 mm, distanza dal naso del mandrino al centro del tavolo di lavoro: 200-1060 mm, distanza dal pavimento alla superficie del tavolo di lavoro: 1300 mm, numero di pallet: 6, diametro massimo dell’utensile (posizione adiacente vuota/posizione adiacente occupata): 220/125 mm, lunghezza massima dell’utensile: 470 mm, peso massimo di un singolo utensile: 30 kg, peso massimo di tutti gli utensili: 800 kg, forza di serraggio dell’utensile: 3000 kg, ripetibilità di posizionamento: ± 0,002 mm, precisione di posizionamento: ± 0,01 mm, angolo di indicizzazione del piano di lavoro: 1°, dimensioni (L x L x A): 5070 x 5450 x 3980 mm, peso della macchina MITSUI SEIKI HR6A: circa 28000 kg. Dotazione della fresatrice CNC HR6A - controllore CNC: FANUC SYSTEM 6M MODEL B, magazzino utensili a 180 posizioni, cambio utensile automatico (ATC), sistema di cambio pallet automatico, trasportatore di trucioli.
