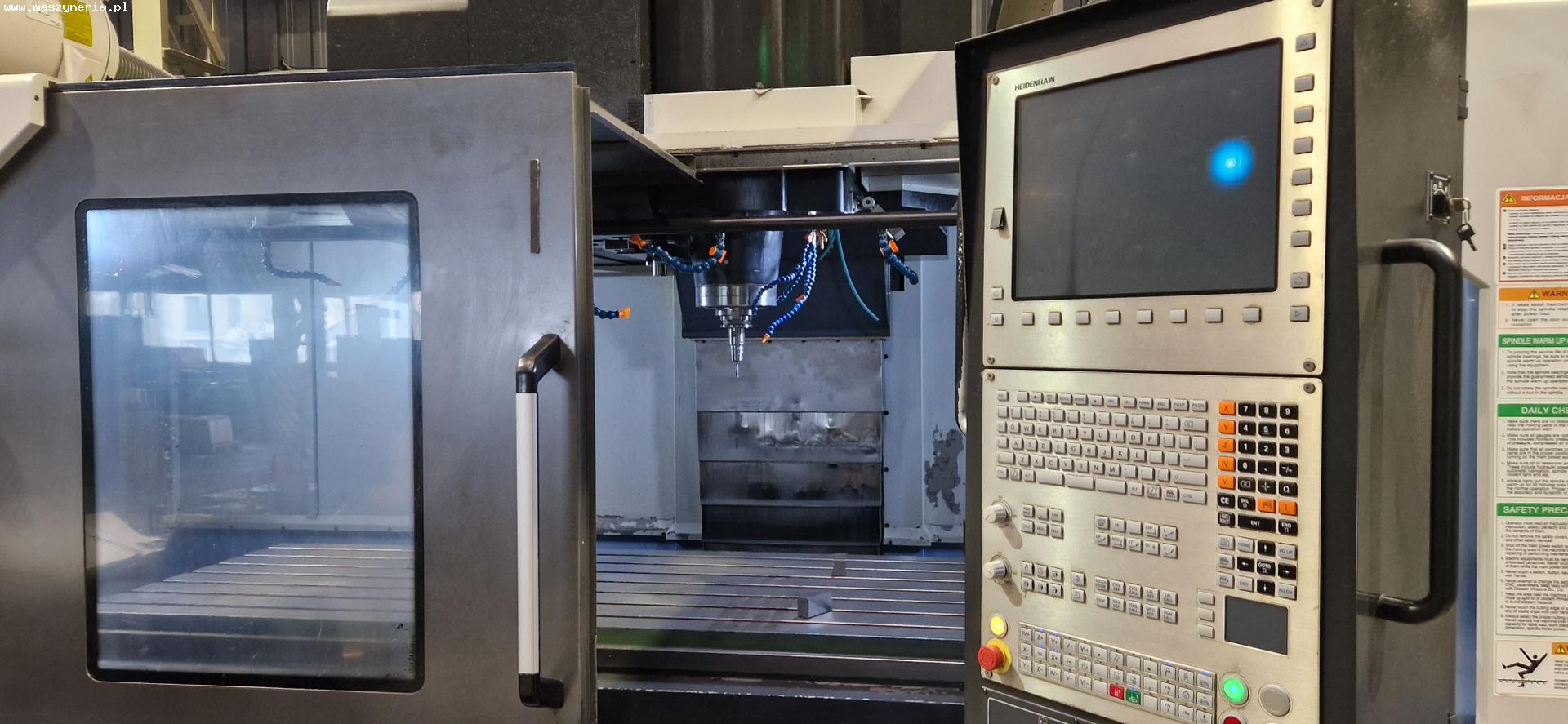

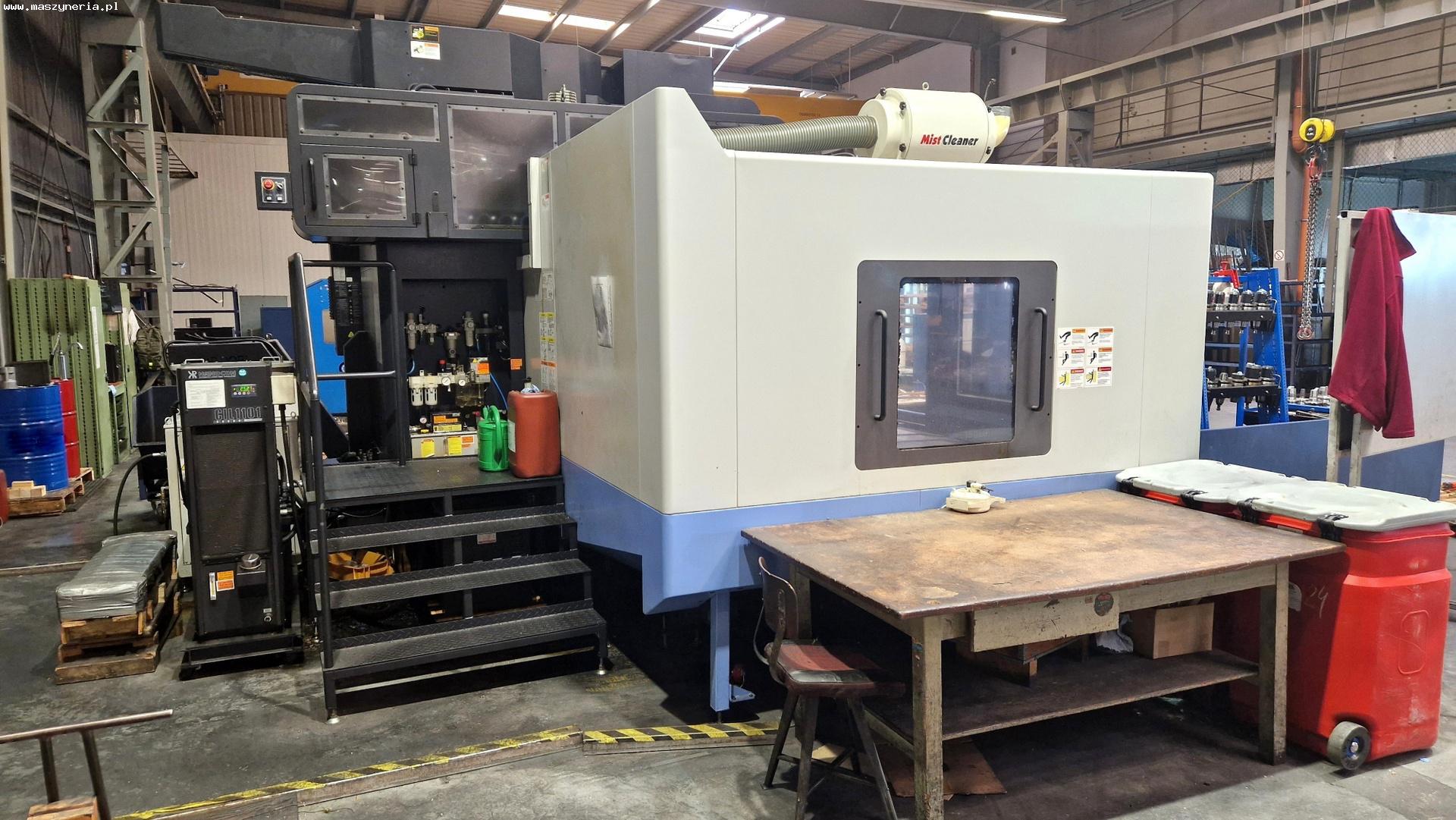

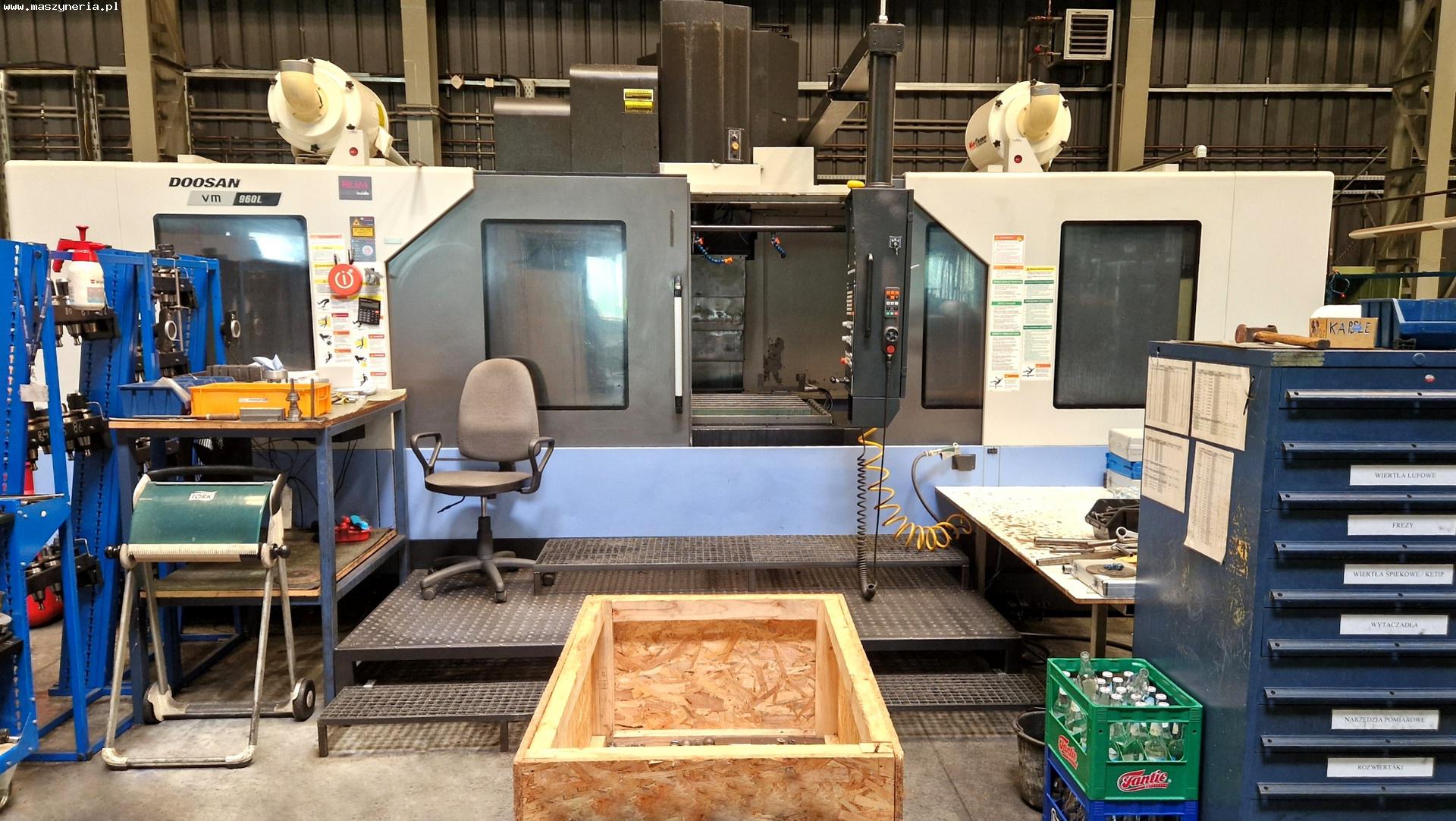

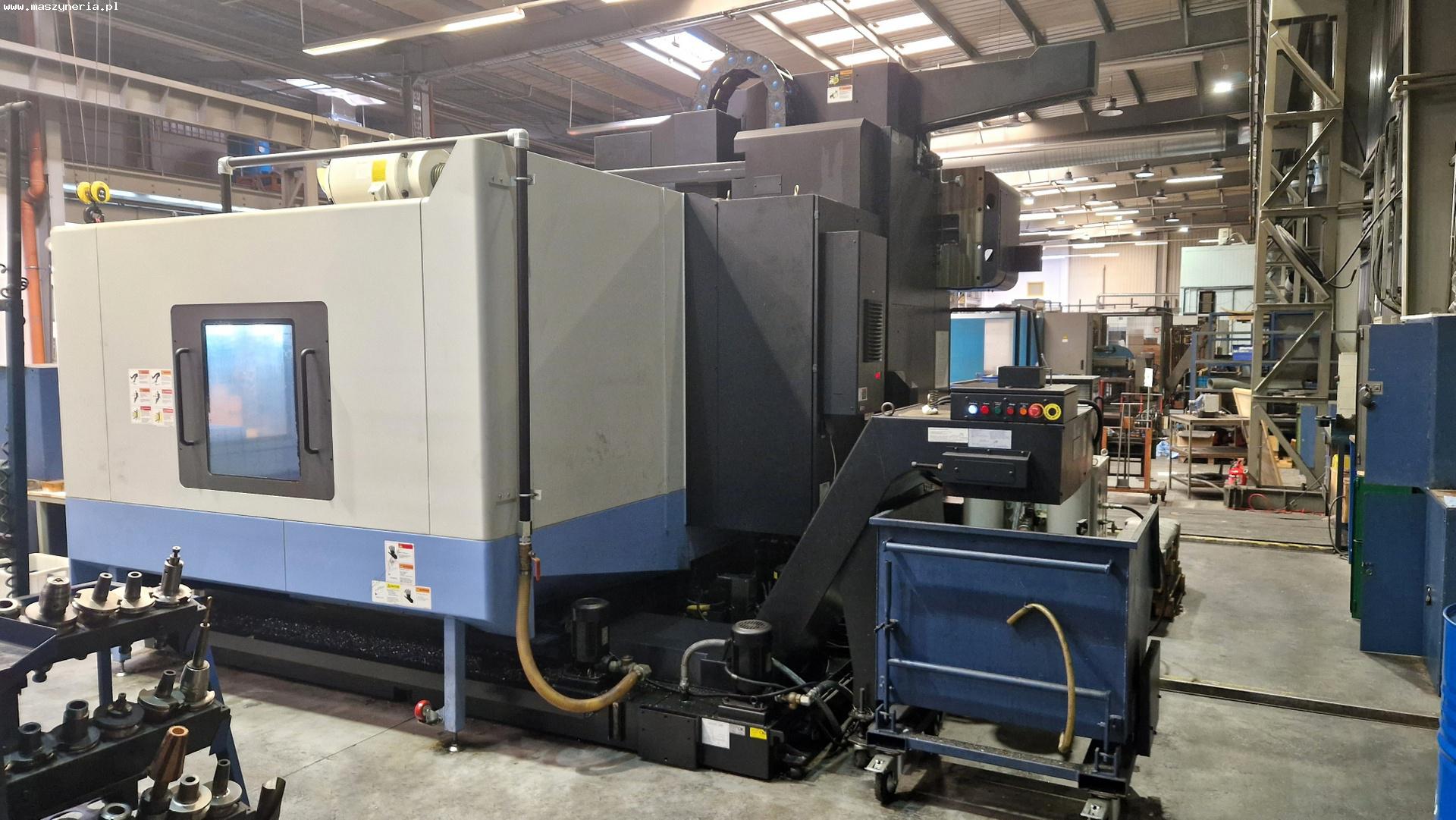

Centro di lavoro CNC DOOSAN VM 960L

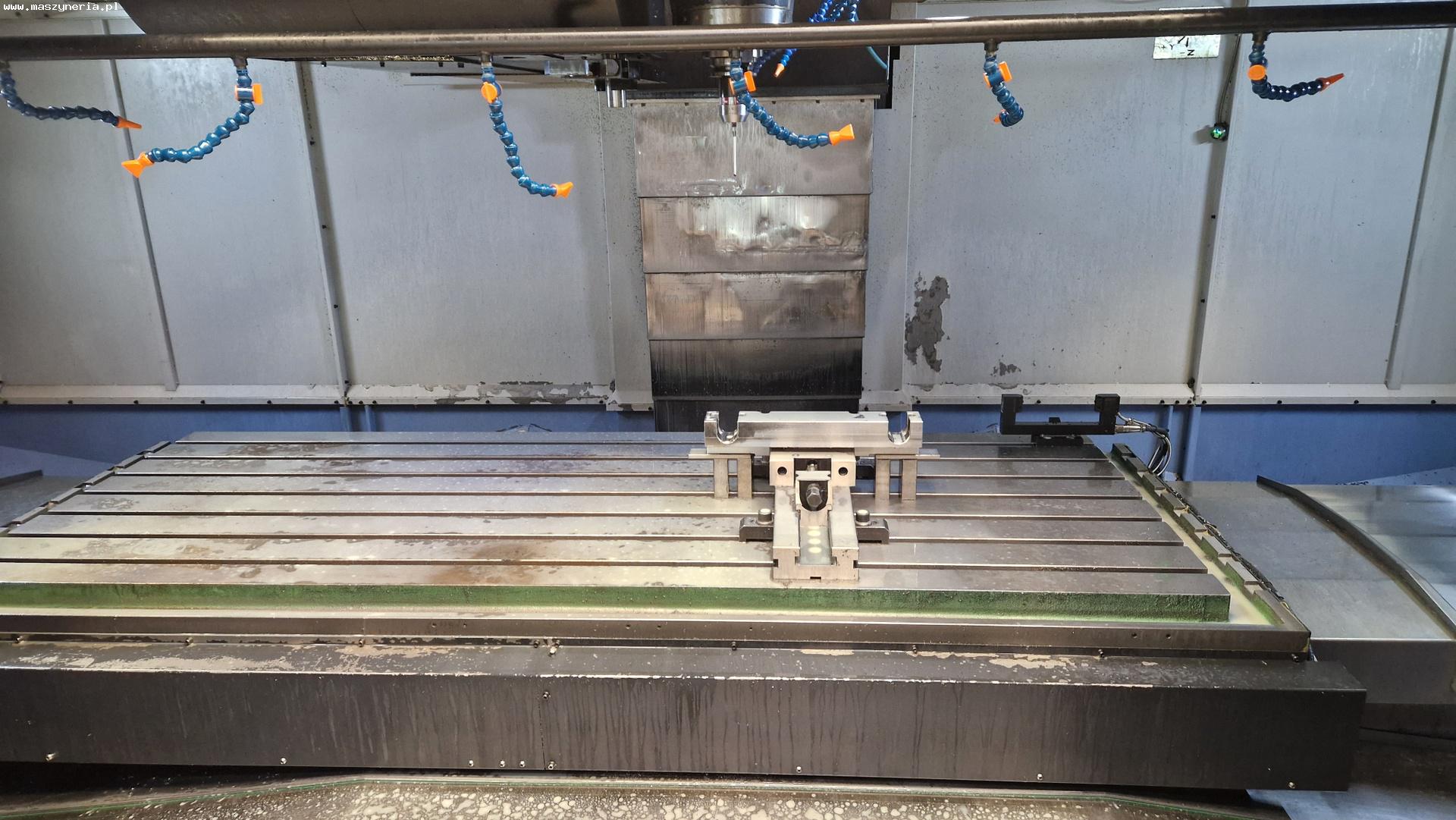

Centro di lavoro CNC DOOSAN VM 960L è stato costruito nel 2016 in Corea del Sud da Doosan Machine Tools. Specifiche tecniche del centro di fresatura DOOSAN VM 960L - avanzamento sull’asse X/Y/Z: 2400/960/800 mm - traslazione rapida sull’asse X,Y,Z: 16 m/min - dimensioni del tavolo di lavoro (L x P): 2600 x 950 mm - peso massimo del pezzo: 4500 kg - velocità massima di rotazione del mandrino: 12000 rpm - cono del mandrino: ISO 50 7/24 - potenza di azionamento del mandrino (potenza continua/ 30 min): 25/30 kW - coppia massima del mandrino: 561,54 Nm - distanza massima dall’estremità del mandrino alla superficie del tavolo di lavoro: 1000 mm - distanza minima dall’estremità del mandrino alla superficie del tavolo di lavoro: 200 mm - distanza dal centro del mandrino alle guide della colonna: 1005 mm - diametro utensile (posizione adiacente vuota/posizione adiacente occupata): 230/125 mm - lunghezza utensile: 350 mm - peso massimo dell’utensile: 15 kg - tempo di cambio utensile (utensile-utensile): 3 s - tempo di cambio utensile (truciolo a truciolo): 8 s - portautensili: MAS403 BT 50 - numero delle cave a T: 7 - larghezza delle cave a T: 22H8 - distanza tra le cave a T: 125 mm - ore di funzionamento: 39821 h - capacità del serbatoio del refrigerante: 480 l - potenza del servomotore negli assi X, Y, Z: 7 kW - potenza della pompa del refrigerante: 0,4 kW - pressione della pompa del refrigerante: 1,6 MPa - capacità della pompa del refrigerante: 40 l/min - capacità del serbatoio dell’olio idraulico: 3,1 l - pressione della pompa del sistema idraulico: 1,57 MPa - capacità della pompa dell’impianto idraulico: 0,1 l/min - potenza nominale: 70 kVA - alimentazione: 3x 380 V; 50/60 Hz - peso della macchina DOOSAN VM 960L: 21000 kg Dotazione della fresatrice CNC DOOSAN - controllo CNC: HEIDENHAIN TNC 640 - magazzino utensili a 40 posizioni con cambio utensili automatico (ATC) - sonda di misura del pezzo: BLUM - sonda di misura dell’utensile: BLUM - raffreddamento attraverso il mandrino 70 bar - servomotori su tutti gli assi - utensili (morse, portautensili, ecc.) - pistola per refrigerante - pistola per aria compressa - pompa ad alta pressione: PROFLUID PF70-30DF - radiatore dell’olio: NANOCON CIL 1101 - separatore d’olio - estrazione delle nebbie d’olio: YHB ECO Mist Cleaner - sistema di raffreddamento dell’aria: EMUGE - sistema di lubrificazione centrale - nastro trasportatore per trucioli - carrello porta trucioli - quadro elettrico con raffreddamento - lampada di segnalazione dello stato della macchina
