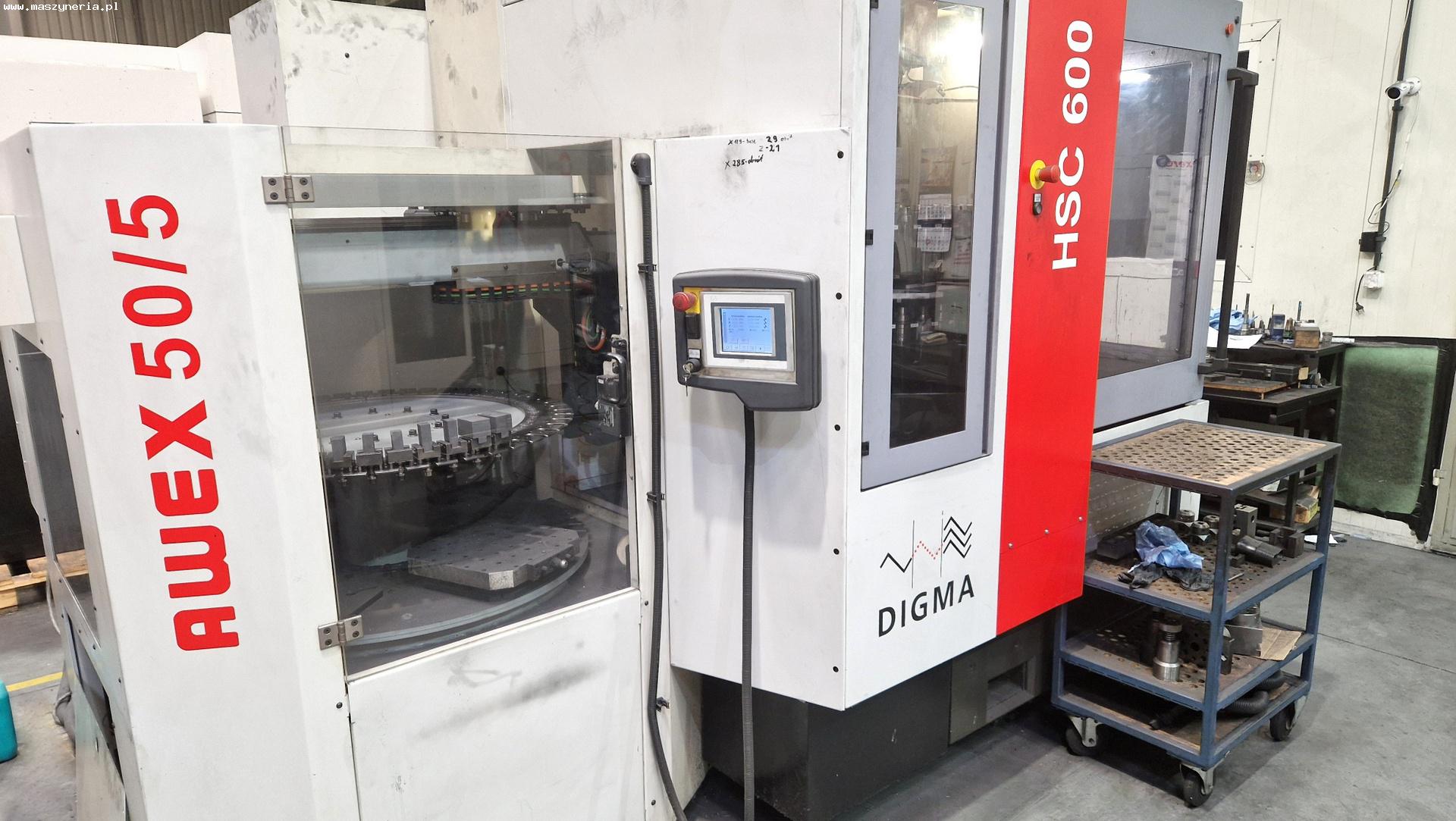

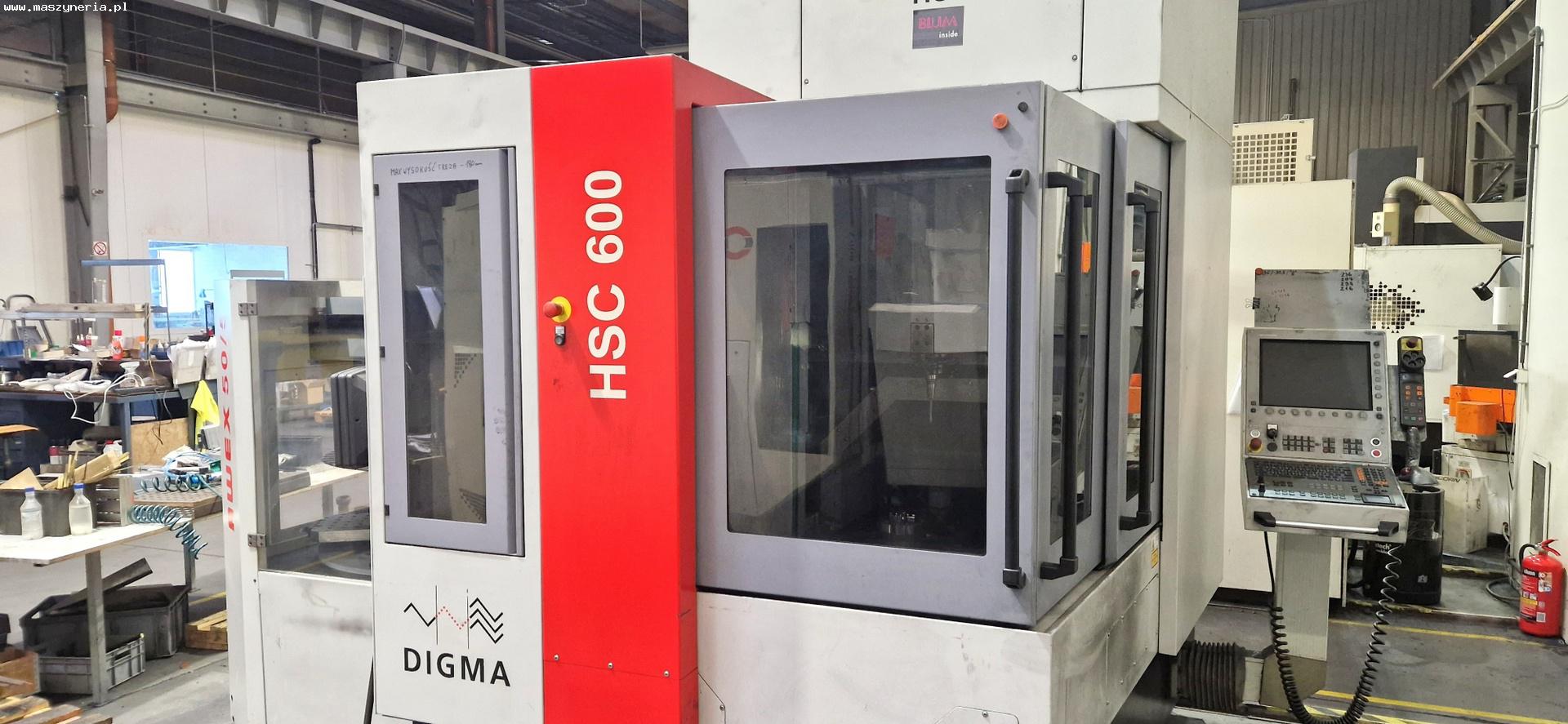

Centro di fresatura EXERON DIGMA HSC 600

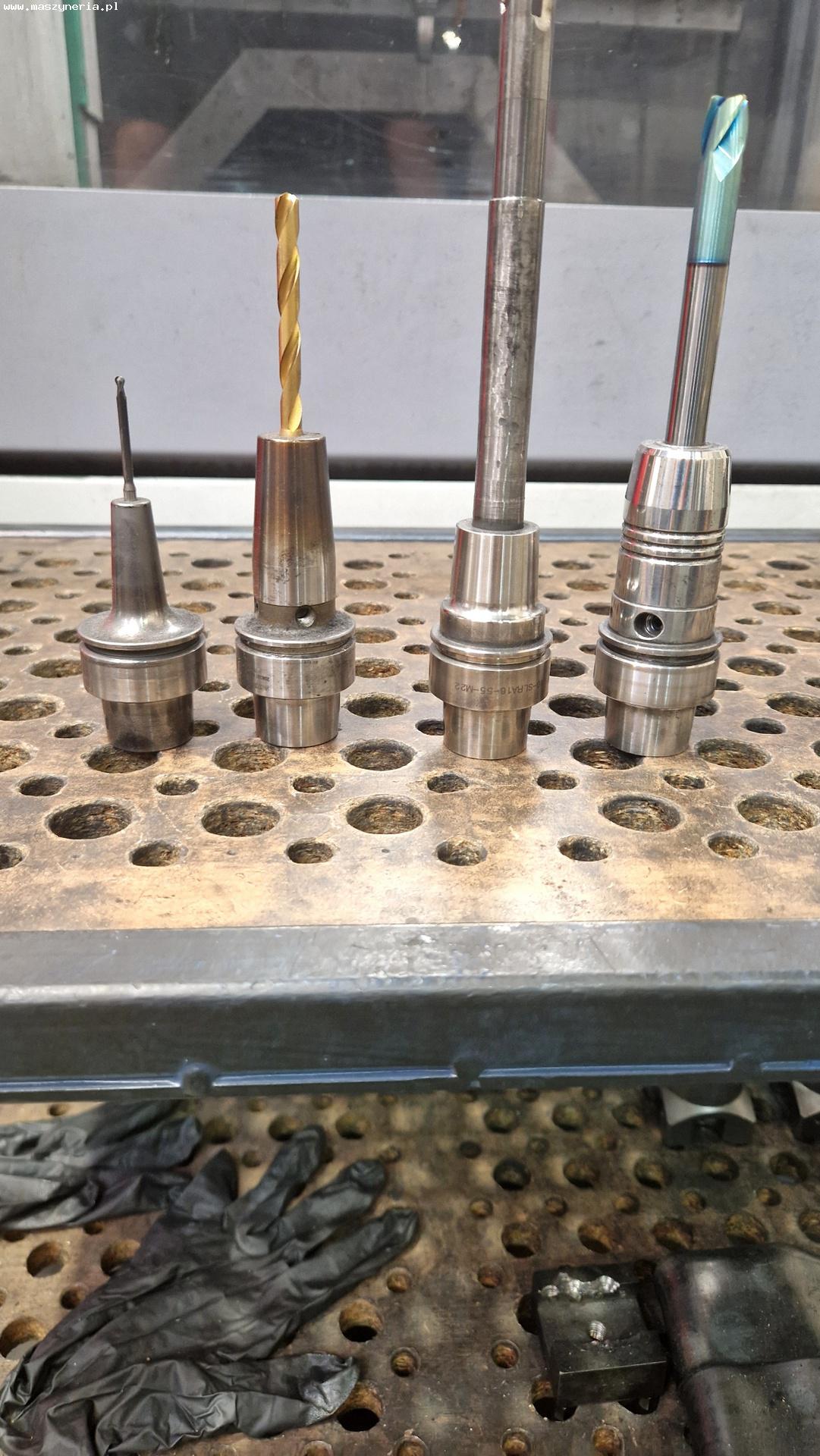

Centro di fresatura EXERON DIGMA HSC 600 è stato costruito nel 2010 in Germania da Exeron GmbH. Caratteristiche tecniche del centro di lavoro EXERON DIGMA HSC 600 - avanzamento sull’asse X/Y/Z: 650/550/400 mm - velocità di avanzamento sull’asse X,Y,Z: 50 m/min - dimensioni del tavolo di lavoro (L x L): 900 x 550 mm - peso massimo del pezzo (con dinamica ridotta): 800 kg - peso massimo del pezzo: 400 kg - velocità massima di rotazione dell’elettromandrino: 42000 giri/min - potenza dell’elettromandrino (S1/ S6 40%): 10/13 kW - distanza dall’estremità dell’elettromandrino alla superficie del tavolo di lavoro: 200-600 mm - distanza dall’estremità dell’elettromandrino al pallet: 100-500 mm - diametro utensile: 16 mm - lunghezza massima dell’utensile: 175 mm - portautensili: HSK 40-E - numero di cave a T: 7 - distanza tra le cave a T: 70 mm - risoluzione degli assi lineari: 0,0001 mm - accelerazione degli assi X, Y, Z: 1,5 G - pressione di aria compressa: 7 bar - consumo massimo di aria compressa: 550 l/min - potenza richiesta: 50 kVA - alimentazione: 3x 400 V; 50 Hz - dimensioni per il trasporto (L x L x A): 2400 x 2200 x 2900 mm - peso della macchina EXERON DIGMA HSC 600: 7000 kg Dotazione della fresatrice CNC EXERON - controllo CNC: HEIDENHAIN iTNC 530 - software: DIGMA Job Management System - sistema di cambio automatico dei pezzi (elettrodi) e dei pallet AWEX 50/5 numero di elettrodi: 50 diametro massimo degli elettrodi: 140 mm diametro massimo degli elettrodi a 25 elettrodi: 115 mm diametro massimo degli elettrodi a 50 elettrodi: 55 mm peso totale di tutti gli elettrodi: 150 kg numero di pallet: 5 dimensioni massime dei pezzi montati su un pallet (L x L x A): 320 x 320 x 190 mm peso massimo dei pezzi montati su un pallet: 240 kg - sonda di misura del pezzo: RENISHAW OMP 400 - sonda di misura utensile: BLUM - magazzino utensili a 30 posizioni con doppia pinza - sistema di bloccaggio automatico degli utensili - sensore di lunghezza, diametro e profilo dell’utensile - sistema di misurazione optoelettrica diretta su tutti gli assi lineari - portaelettrodi: EROWA ITS 50 - portapallet: EROWA ER-015661 - supporti di restringimento per frese HSK 40-E (50 pz.) - compensazione della temperatura - compensazione dell’asse Z - unità di estrazione della grafite: RINGLER - sistema di raffreddamento del mandrino - ugello di aria compressa per il raffreddamento degli utensili e il soffiaggio dei trucioli - sistema di lubrificazione a nebbia d’olio con serbatoio da 3,6 l - guide a rulli con protezioni su tutti gli assi lineari - comando manuale con rotella elettronica - illuminazione dell’area di lavoro
