BREVETTO PER INVENZIONE INDUSTRIALE ERPICE ROTANTE

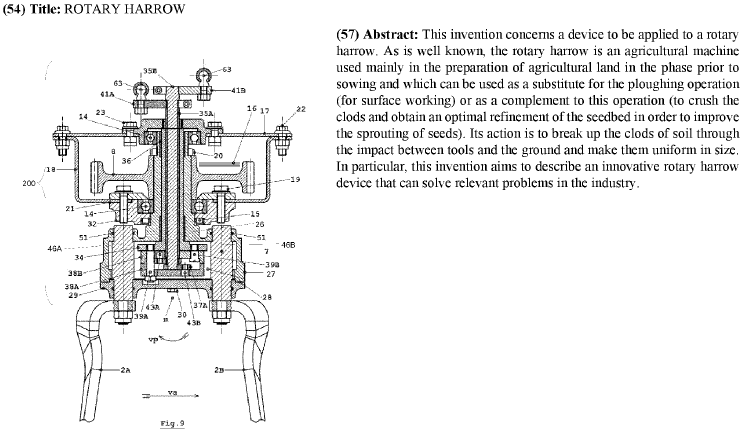

Brevetto Europeo Application n.° 19724620.0 ROTARY HARROW Dispositivo per la regolazione automatica della posizione di lavoro degli utensili applicati ad un erpice rotante perfezionato. L’erpice rotante è costituito principalmente da un telaio collegato alla trattrice in modo tale da poter essere trainato lungo una direzione di avanzamento (X). Detto telaio sostiene a sua volta una cassa a cui sono vincolati una pluralità di unità rotative dette rotori, le quali a loro volta sono allineati lungo una direzione orizzontale disposta ortogonale alla suddetta direzione di avanzamento (X) e possono ruotare ciascuno su un proprio asse di rotazione sostanzialmente verticale (m). Il moto di rotazione utilizzato per il taglio e la lavorazione del terreno viene fornito a detti rotori da una serie di ruote dentate solidali agli alberi di ciascun gruppo rotore e che ricevono il moto fondamentalmente dalla trattrice mediante un rinvio angolare . All’estremità inferiore di ciascun rotore sono disposti sostanzialmente tangenziali ai corrispettivi assi di rotazione una pluralità di utensili, generalmente di forma a lama con la caratteristica di poter ruotare intorno ad un proprio asse verticale in modo che, tramite un dispositivo di azionamento di detti utensili contenuto all’interno di ciascun albero motore cavo, si permette a detti utensili di disporsi costantemente tangenti alla traiettoria cicloidale descritta dal moto rototraslatorio proprio di lavoro dell’erpice rotante, dovuto alla somma del moto di rotazione (vp) e di avanzamento (va) della trattrice. In questo modo ciascuno degli utensili si trova costantemente rivolto con il piano verticale tangente alla traiettoria cicloidale generata, offrendo una minore resistenza all’avanzamento e richiedendo quindi minore potenza alla trattrice per realizzare la lavorazione del terreno.
