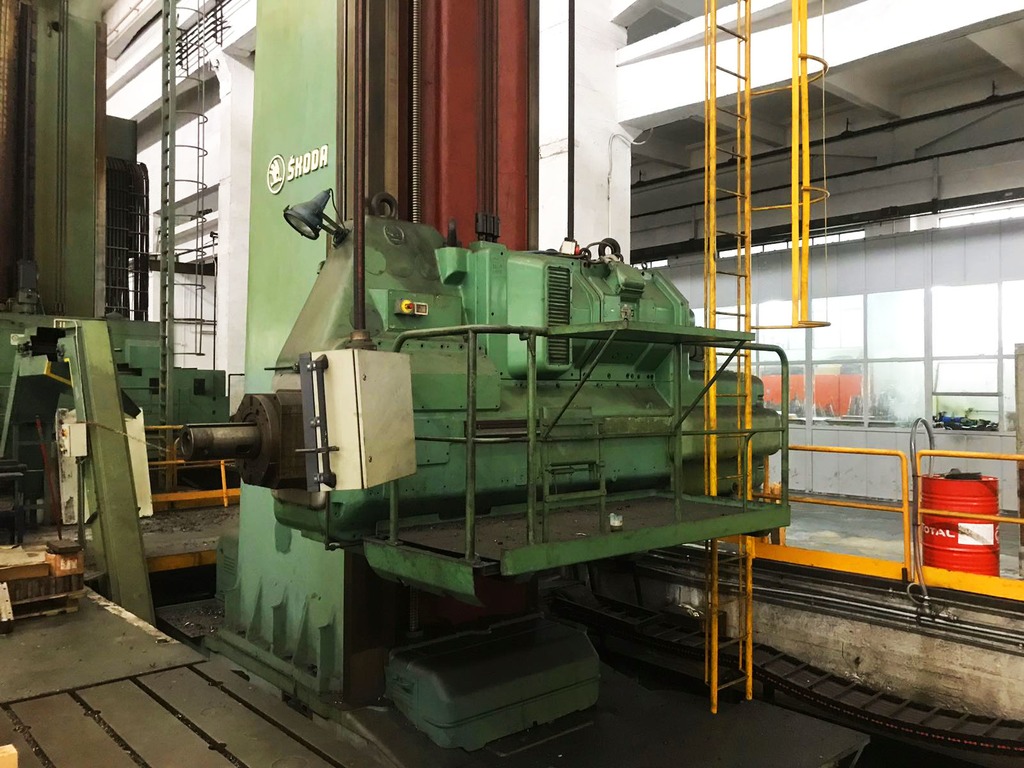

Alesatrice a montante mobile Skoda WA 200

Anno 1972, revisionata nel 2006, campo di lavoro mm 13170x4160x1600 Caratteristiche macchina: corsa montante X mm 13170 corsa verticaletesta Y mm 4160 corsa assiale testa o cannotto W mm 1600 corsa assiale mandrino Z mm 2000 corsa assiale ttale testa + mandrino W+Z mm 2000 diametro mandrino mm 200 cono mandrino ISO 120 motore mandrino Kw 75 peso approssimativo Kg 95000 tensione Volt 380 Caretteristiche tavola rotante: tipo S32 carico max ammesso kg 32000 corsa mm 1600 dimensioni piano di appoggio mm 3150x2800 Note tecniche: dislivello tra piano fisso e piano rotante mm 610 distanza verticale minima tra asse mandrino e piano fisso mm 610 max distanza orizzontale tra filo mandrino e tavola mm 2070 corsa montante da asse tavola a finecorsa sinistro mm 10190 distanza orizzontale tra asse mandrino ed estremità piano fisso, a sin mm 300, a dx mm 5470 dimensioni prisma mm 515x515 dimensioni piano fisso mm 8000x3775 spostamento rapido montante mm/1' 3200 spostamento rapido carro-testa mm/1' 3200 numero di giri mandrino giri/1' 2/630 velocità avanzamenti mm/1' 0/3200
