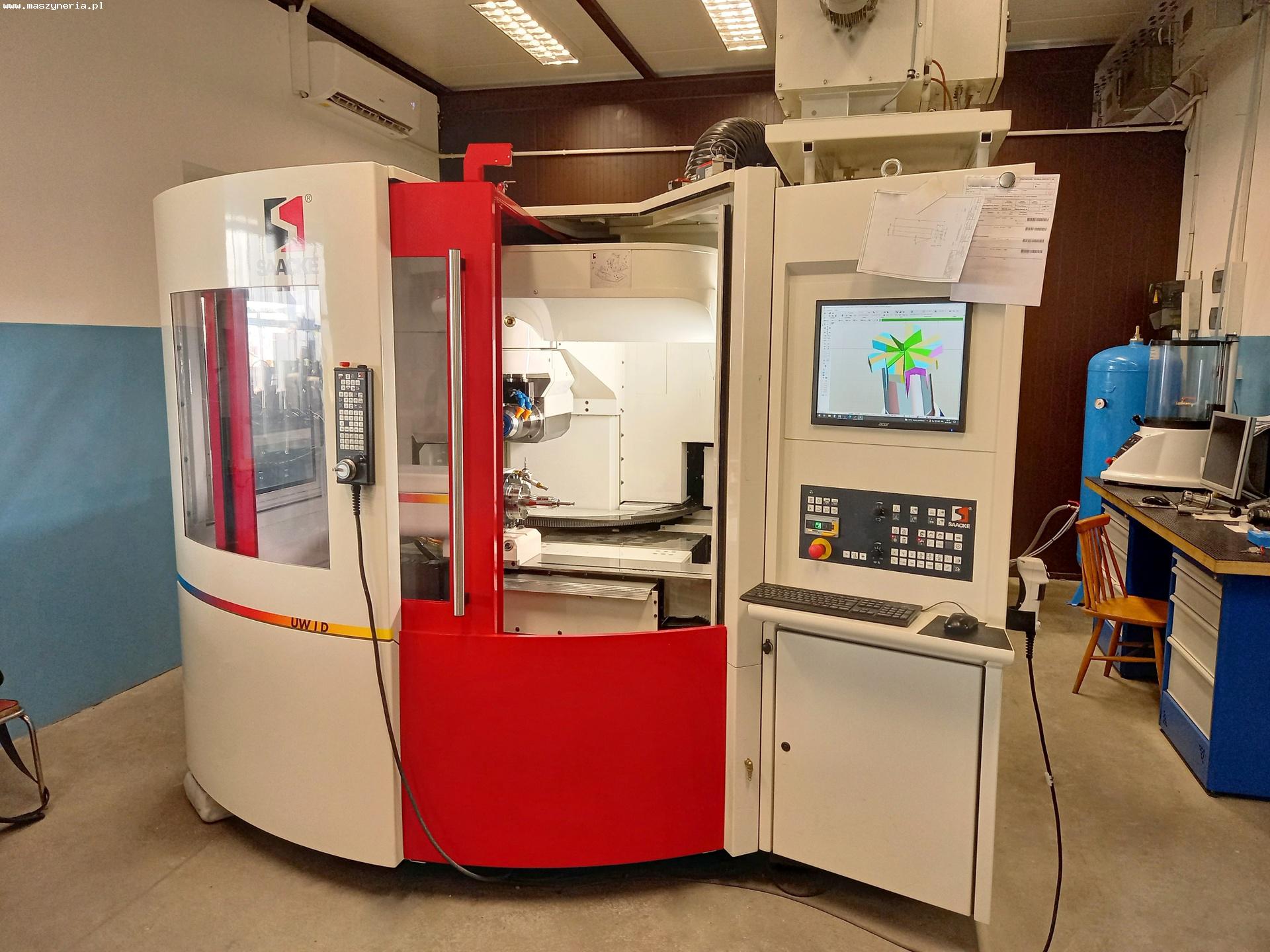

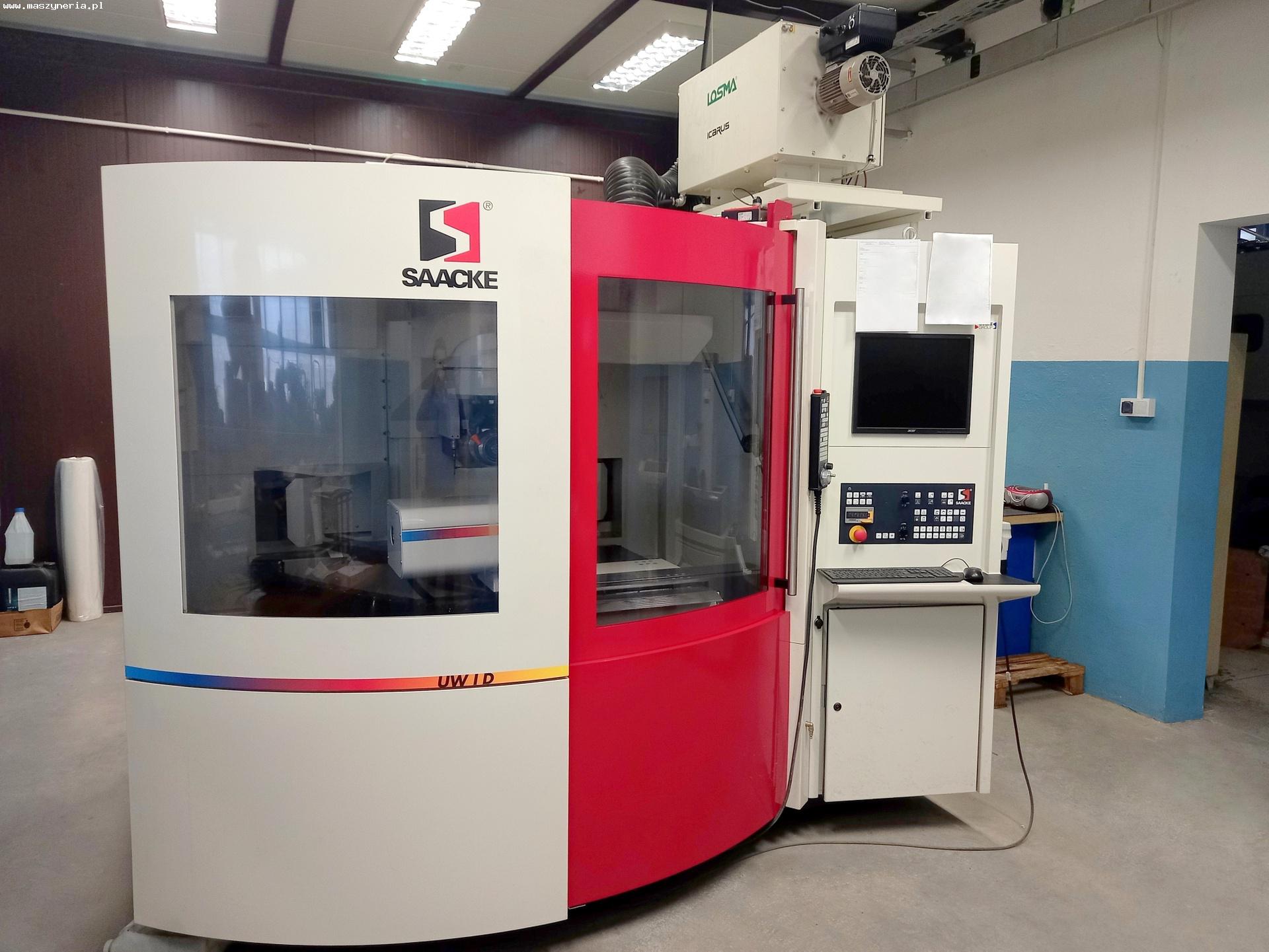

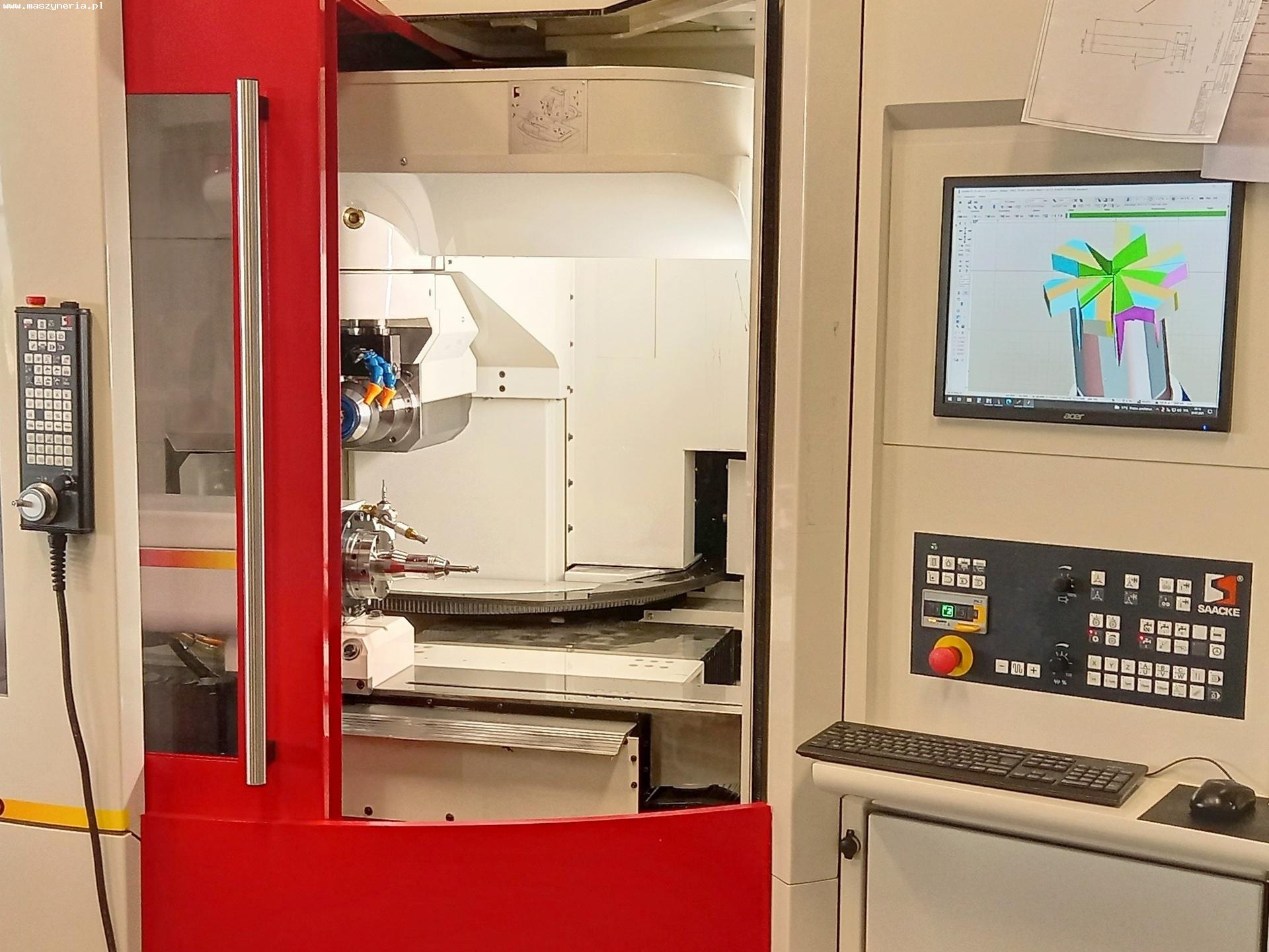

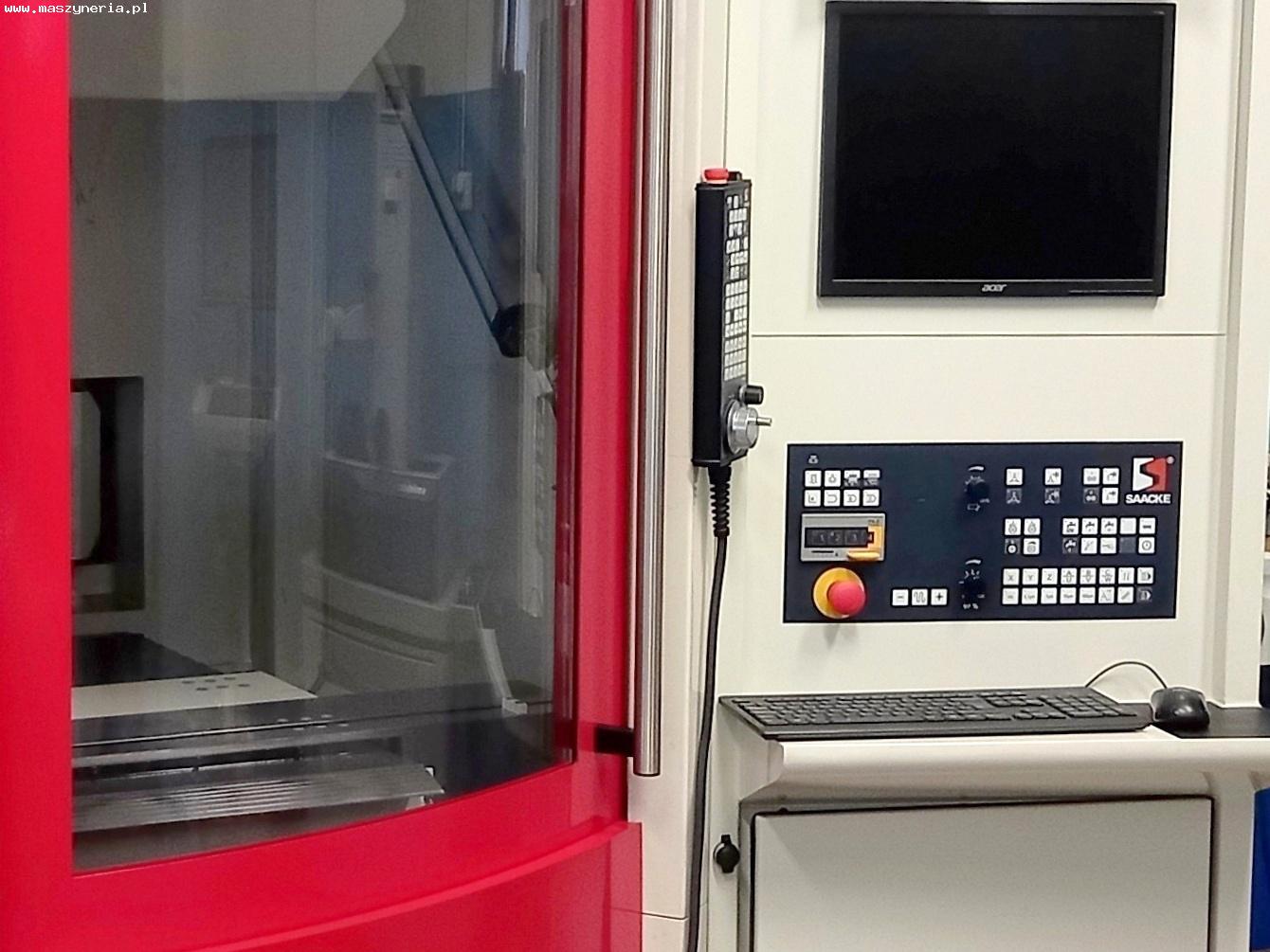

Affilatrice universale CNC SAACKE UW I D

Affilatrice universale CNC SAACKE UW I D è stata prodotta in Germania nel 2020. Specifiche tecniche della rettificatrice CNC SAACKE UW I D - numero di assi a controllo numerico: 5 (X, Y, Z, A, B) - area di lavoro (l x l): 3000 x 2100 mm - velocità di avanzamento sugli assi X/Y/Z: 625/305/305 mm - campo di rotazione orizzontale della testa di rettifica: 245° - velocità di avanzamento negli assi X, Y, Z: 0-15 m/min - velocità di rotazione della testa di rettifica: 120°/s - lunghezza massima dell’utensile (in griffe): 480 mm - lunghezza massima dell’utensile (dal bordo anteriore della testa): 430 mm - diametro massimo dell’utensile: 250 mm - numero di stazioni nel magazzino mole rotanti: 6 pezzi - diametro massimo della mola: 150 mm - velocità massima del mandrino (asse A): 600 giri/min - sezione trasversale del mandrino (asse A): fi 32 mm - precisione di indicizzazione del mandrino (asse A): ± 15 - potenza del mandrino (asse A): 3 kW - velocità minima dell’elettromandrino di rettifica (asse B): 2000 giri/min - velocità massima dell’elettromandrino di rettifica (asse B): 10000 giri/min - potenza dell’elettromandrino di rettifica (asse B): 16 kW - sistema di misurazione della posizione (asse B): sistema intermedio - altezza delle griffe: 195 mm - precisione: 0,0001 mm - superficie utile del tavolo per contropunte e telescopi: 900 x 185 mm - ore di funzionamento: 6094 h - tempo di lavoro del mandrino: 2204 h - potenza di azionamento dell’asse X: 3 kW - potenza di azionamento della testa di rettifica (asse Y): 3 kW - potenza della slitta trasversale (asse Z): 3 kW - potenza di rotazione della testa di macinazione (asse B): 3 kW - alimentazione: 3x 400 V; 50 Hz - peso della macchina UW I D: circa 4900 kg Dotazione della rettificatrice CNC - controllore CNC NUM Flexium Plus ampliato con funzioni aggiuntive, ad es: programma completo per la produzione e l’affilatura delle frese affilatura di utensili di forma complessa utilizzando file DXF programma completo per la produzione e l’affilatura di punte, punte a gradino con diverse forme di faccia, alesatori, svasatori e maschi affilatura circolare di frese, punte e frese sagomate programma NUMROTO per il controllo tridimensionale delle collisioni e la simulazione dell’affilatura di punte, frese e utensili speciali direttamente sull’unità PC - sonda di misura: RENISHAW 3D - righelli di misura in vetro: HEIDENHAIN - sistema di cambio mola automatico - elettromandrino di molatura raffreddato a liquido - servoazionamenti digitali: NUM - mandrino idraulico: SCHUNK - unità PC - cono del mandrino: ISO 50 - illuminazione dello spazio di lavoro - flangia di montaggio del disco abrasivo con bloccaggio rapido automatico: HSK-E50 - pinza di serraggio M24 per cono DIN 69871 - dado di raccordo per il bloccaggio dei manicotti di riduzione - armadio di comando con unità di raffreddamento
