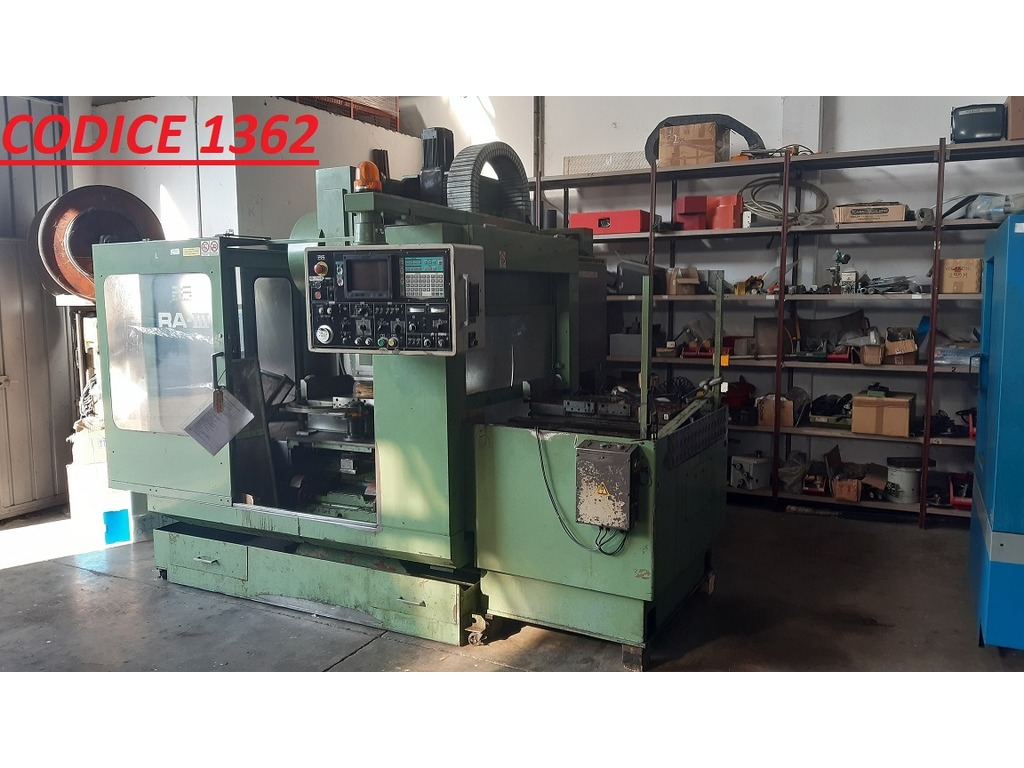

1362 CENTRO DI LAVORO MATSUURA

CODICE 1362 CENTRO DI LAVORO MATSUURA MOD RA-3 SERIE 900708755 A CAMBIO PALLET STATO DELLA MACCHINA: USATO; CARATTERISTICHE TECNICHE: MACH. NO. 900708755; Controllo Numerico: YASNAC Modello MX3; Corse e campo di lavoro Corsa asse X: 760 mm.; Corsa asse Y: 440 mm.; Corsa asse Z: 450 mm.; Distanza tavola – naso mandrino: 120 – 570 mm.; Distanza centro tavola guide asse Z: 250 – 690 mm.; Distanza asse mandrino guide asse Z: 470 mm.; Pallet Dimensioni: 800 x 420 mm.; Peso massimo sulla tavola: 300 Kg; Superficie tavola 1 scanalatura: 18 x 1mm; Fori maschiati: M16 x P2 x 54; Foro centrale diam. Ø50 mm x 20 ( prof); Mandrino Velocità: 25 – 4500 giri/min; Trasmissione: a 2 gamme a ingranaggi; Cono mandrino(standard): BT 40; Diametro mandrino: Ø 80 mm.; Motore mandrino: 5.5/7.5 kW (cont/30 min); Massima coppia mandrino: 28 . kgm; Orientamento mandrino: Standard; Soffio di pulitura cono mandrino: Standard; Avanzamenti Rapidi (Assi X-Y/Z): 15.000-15000/12000 mm/min; Taglio: 1-5000 mm/min; Avanzamento manuale: 0-4000 mm/min; Cambio Utensili Portautensili: BT40; Codulo: BT40 MATSUURA; Numero utensili: 30; Massimo diametro con tutti utensili adiacenti: Ø 96 mm.; Massimo diametro utensile con adiacenti vuoti: Ø 175 mm.; Massima lunghezza utensili: 300 mm.; Massimo peso utensile: 10 Kg; Tempo di cambio utensile trucciolo-trucciolo: 7.2 sec; Logica cambio utensile: Memoria a selezione random con magazzino bidirezionale; Motori Motore mandrino: 5.5/7.5 kW ( cont/30 min ); Motore asse X: 1.1 kW; Motore asse Y: 1.1 kW; (Modello USAFED-13FB2/motore a vel 900 giri/min); Motore asse Z: 1.1 kW; (Modello USAFED-20FB2/motore a vel 900 giri/min); Motore pompa refrigerante: 0.25 kW; Motore pompa lubrificazione guide: 0.01 kW; Motore unità raffreddamento testa: 0.8 kW; Alimentazione Tensione: 380 V/380 V trifase 50/60 Hz è fornito in dotazione un trasformatore Consumo complessivo: 25 kW; Aria compressa: 5-9 Kg/cmq; Volume di aria compressa: 200 lit/min; Vasca refrigerante Unità lubrificazione guide: Lit 2.2; Vasca refrigerante: Lit 100; Dimensioni macchina Altezza: 2770 mm.; Area di ingombro incluso area di manutenzione: 4126 x 2969 mm; Altezza tavola macchina: 955 mm.; Peso macchina: 5500 Kg; Colore: a richiesta; Prestazioni macchina Coppia mandrino: 28. kgm; Spinta asse Z: 600 kgf; Massimo peso sulla tavola: 300 Kg; Viti a sfera (diam/passo assi X-Y-Z): 32/12-40/10/32/10 mm; Larghezza guide (Assi X-Y-Z): 70-110-110 mm; Distanza guide (Assi X-Y-Z): 220-440-190 mm; Peso massimo utensile 8 Kg; CAPACITA’: 25 kVA; Evacuatore trucioli; Peso complessivo macchina: 6400 Kg; Anno: 1990; Incluso di manuali di uso e di manutenzione + CNC; Made in JAPAN.
