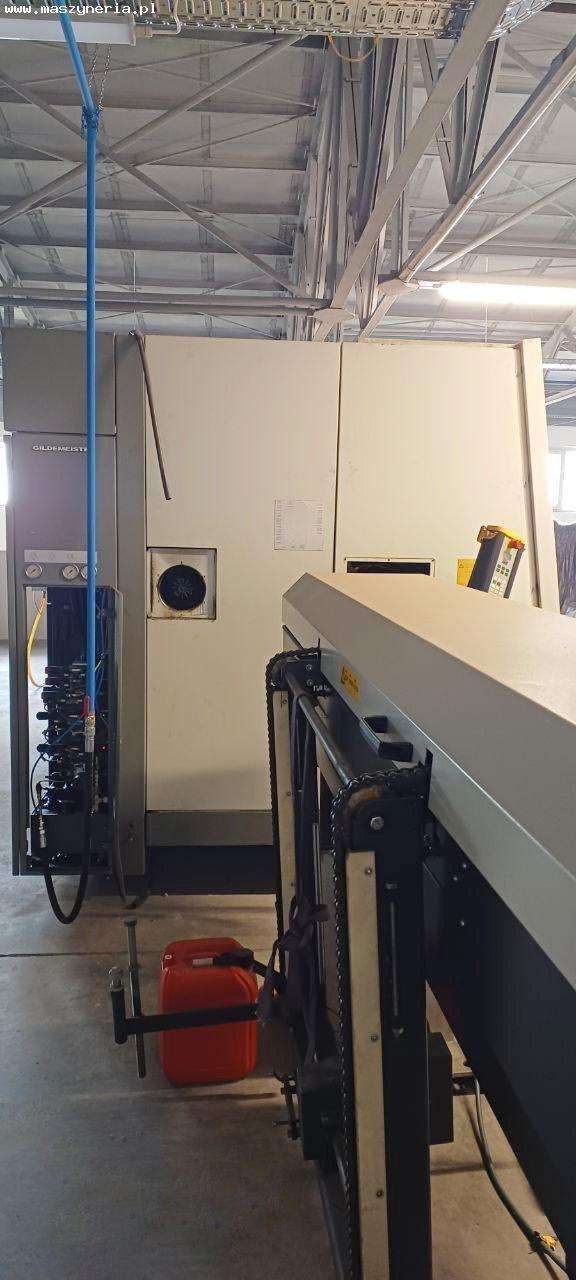

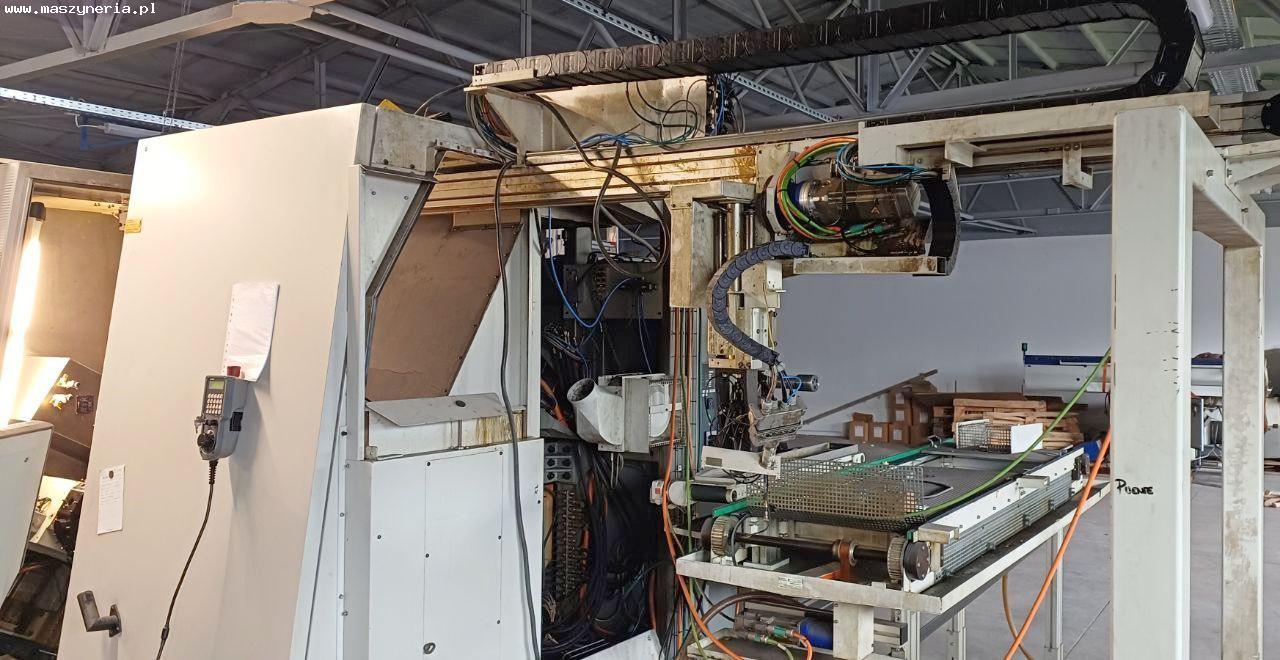

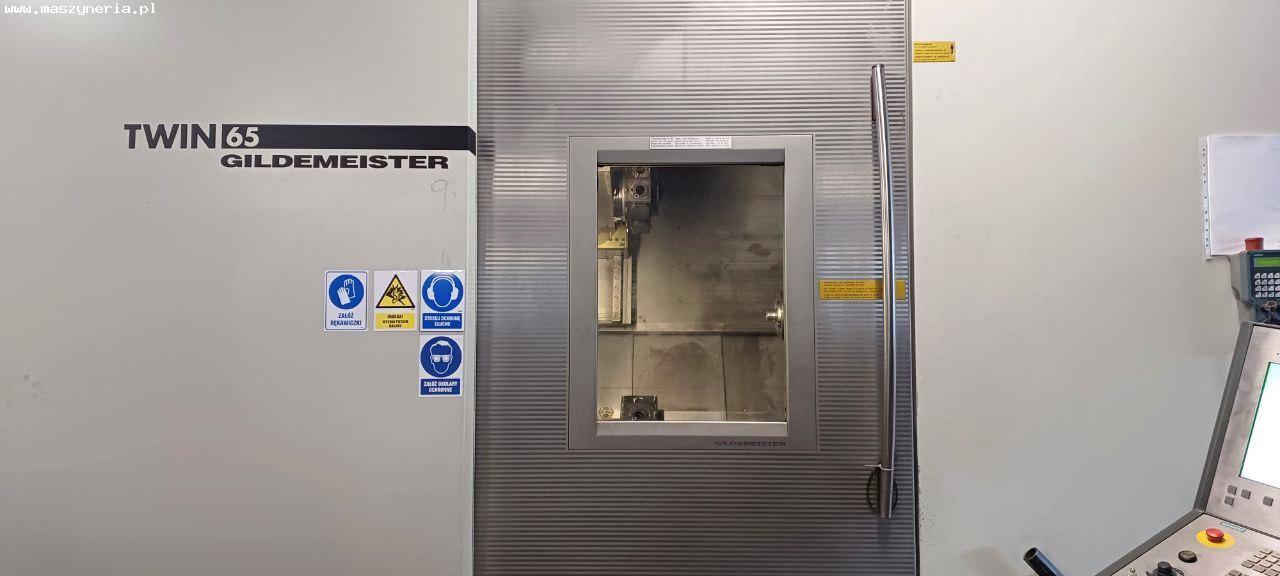

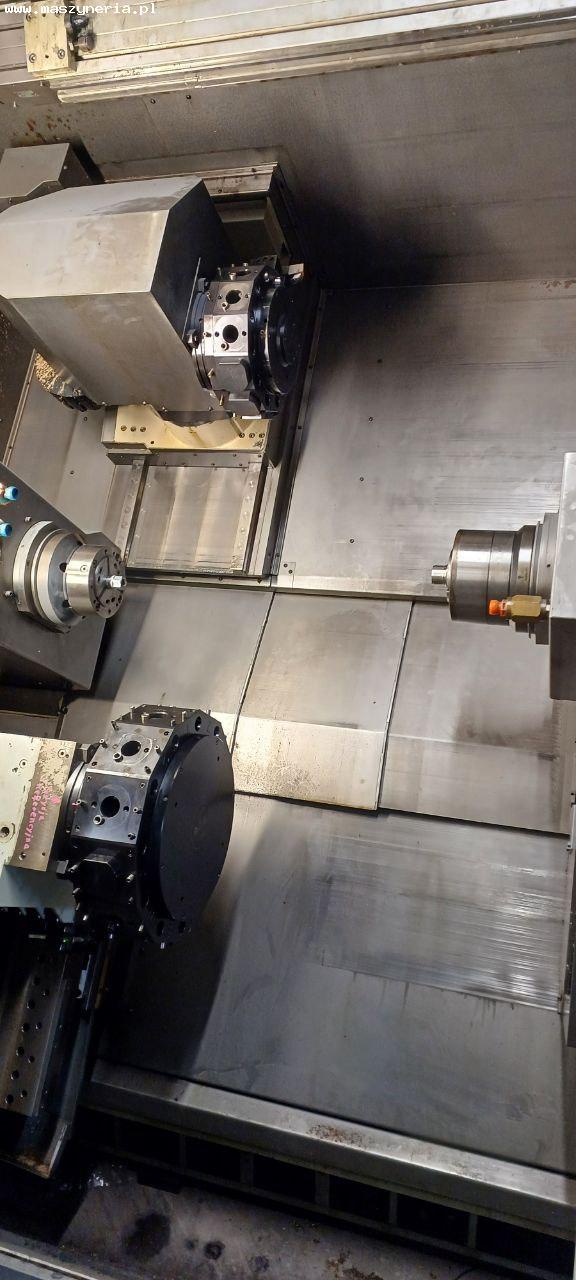

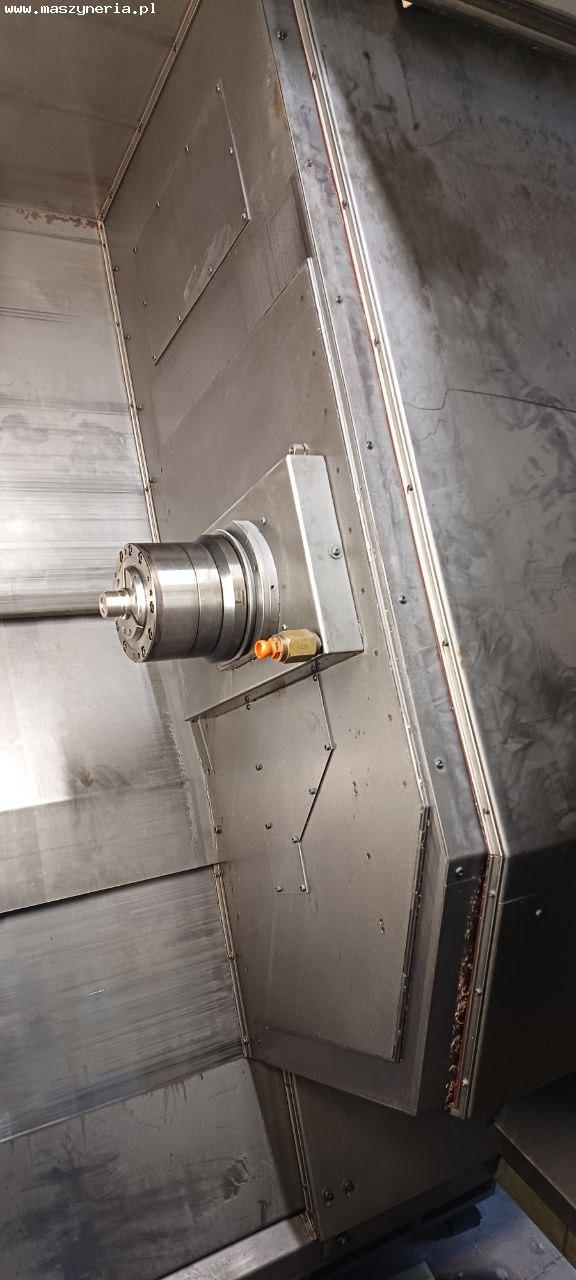

Tornio automatico CNC GILDEMEISTER TWIN 65

Tornio automatico CNC GILDEMEISTER TWIN 65 è stato costruito nel 2005 in Germania da GILDEMEISTER Drehmaschinen GmbH. Caratteristiche tecniche del tornio CNC GILDEMEISTER TWIN 65 Dati generali - numero di assi: 8 (X1, X2, X3, Y1, B, Z1, Z2, Z3) - avanzamento nell’asse X1/X2/X3: 300/180/175 mm - avanzamento nell’asse Y1/B: ± 40/600 mm - avanzamento nell’asse Z1/Z2/Z3: 650/650/670 mm - traslazione rapida nell’asse X1/X2/X3: 30/30/15 m/min - traslazione rapida nell’asse Y1: 15 m/min - traslazione rapida nell’asse Z1,Z2,Z3: 30 m/min - coppia nell’asse X1/X2/X3: 6/6/10,5 Nm - coppia nell’asse Y1: 6 Nm - coppia nell’asse Z1,Z2,Z3: 10,5 Nm - numero di torrette portautensili: 2 - numero di mandrini: 2 - distanza tra i mandrini: 900 mm - livello di rumore: 77 dB - potenza di connessione: 75 kVA - alimentazione: 400 V; 50 Hz - dimensioni compreso il trasportatore di trucioli (L x L x A): 5032 x 3048 x 2445 mm - peso della macchina GILDEMEISTER TWIN 65: 10000 kg Mandrino principale - velocità massima di rotazione: 5000 giri/min - diametro massimo della barra: 62 mm - diametro del supporto: 175 mm - potenza di azionamento: 25 kW - coppia massima: 270 Nm - asse C - precisione di indicizzazione dell’asse C: ± 0,002 mm - velocità asse C: 2000 giri/min Mandrino secondario - velocità massima di rotazione: 5000 giri/min - diametro massimo della barra: 65 mm - diametro del supporto: 200 mm - coppia massima: 230 Nm - asse C - precisione di indicizzazione dell’asse C: ± 0,002 mm - velocità asse C: 2000 giri/min Teste utensili - capacità (torretta superiore/torretta inferiore): 12/12 - diametro del portautensili a norma DIN 69880: 30/40 mm - velocità massima di rotazione: 4000 giri/min - potenza di azionamento (40/100% ED): 11,7/8,4 kW - coppia massima (40/100% ED): 28/20 Nm Dotazione del tornio GILDEMEISTER - controllore CNC: SIEMENS SINUMERIK 840D - asse Y - mandrino secondario - alimentatore di barre - trasportatore di trucioli
