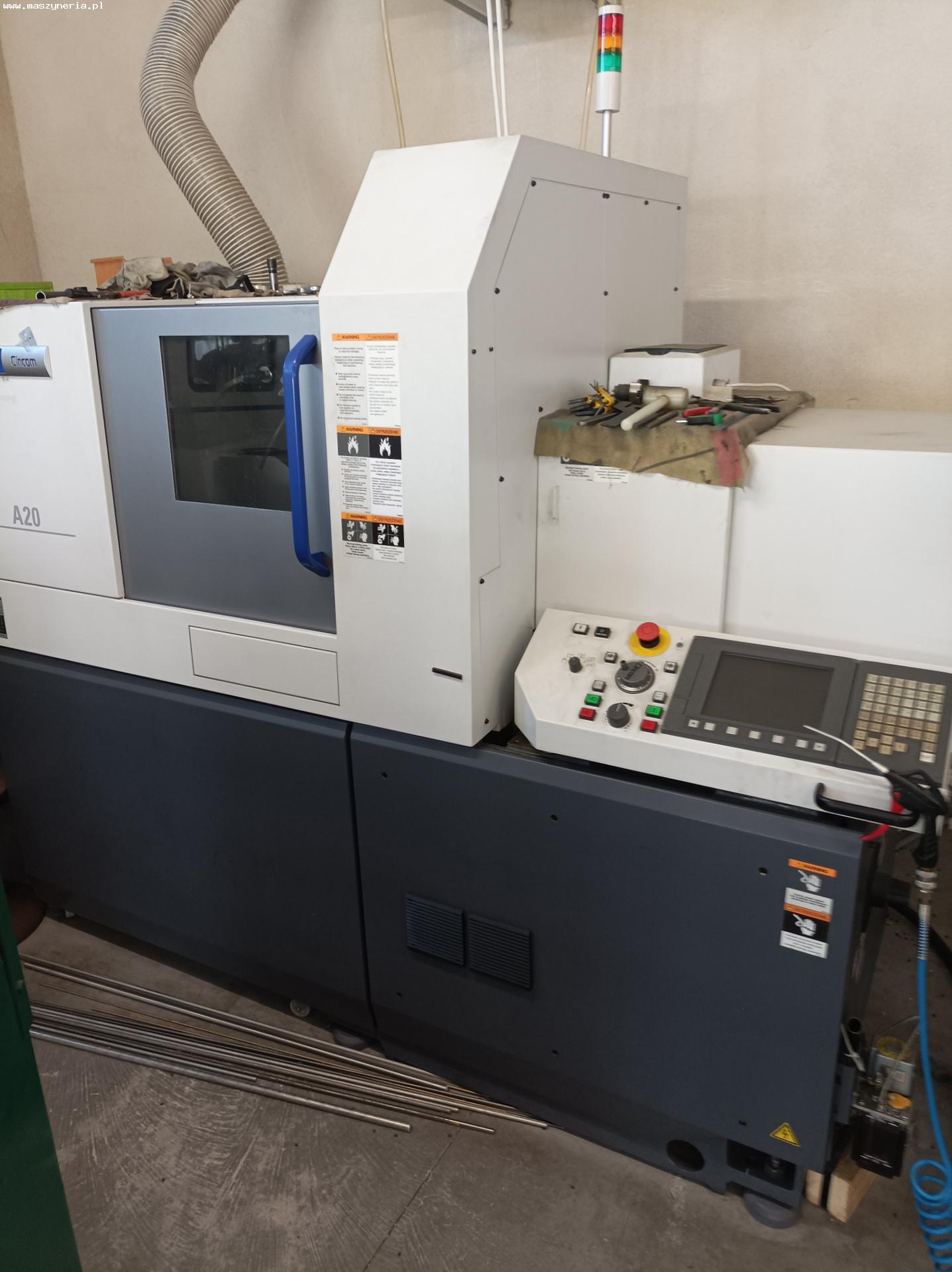

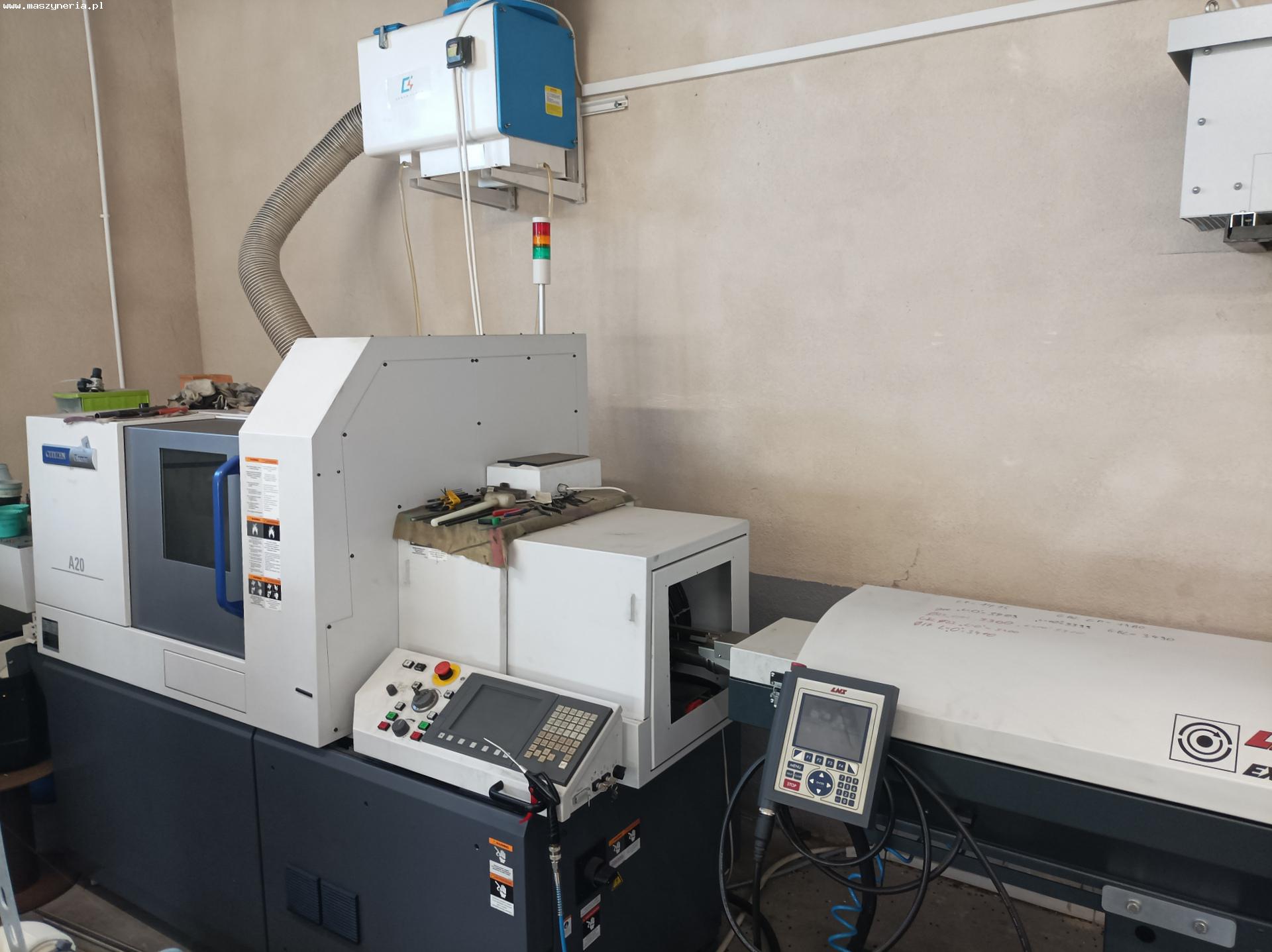

Tornio a fantina mobile CITIZEN A20-3F7

Tornio a fantina mobile CITIZEN A20-3F7 è stato costruito nel 2018 da CITIZEN MACHINERY ASIA CO., LTD. Specifiche tecniche del tornio CNC CITIZEN A20-3F7 Dati generali - numero di assi: 5 (X1, X2, Y1, Z1, Z2) - traslazione rapida sull’asse X1: 18 m/min - traslazione rapida sull’asse X2,Y1,Z1,Z2: 32 m/min - diametro massimo di tornitura: 20 mm (25 mm opzione) - ore di funzionamento: 2097 h - tempo di accensione della macchina: 3528 h - alimentazione: 3x 200 V; 50/60 Hz - dimensioni (L x L x A): 2120 x 1240 x 1750 mm - peso della macchina CITIZEN A20-3F7: 2200 kg Mandrino principale - diametro massimo di tornitura: 20 mm ( 25 mm opzione) - lunghezza massima di tornitura: 200 mm - velocità massima di rotazione: 10000 rpm - potenza dell’azionamento principale: 3,7 kW - asse C - indicizzazione dell’asse C: 0,001° Mandrino secondario - diametro massimo di tornitura: 20 mm ( 25 mm opzione) - lunghezza massima di tornitura: 80 mm - velocità massima di rotazione: 8000 rpm - potenza dell’azionamento principale: 1,5 kW - asse C - indicizzazione dell’asse C: 0,001° Testa utensile - numero massimo di utensili: 21, di cui: utensili azionati: 4 utensili di tornitura: 5 utensili di foratura: 4 anteriori/ 8 posteriori - velocità massima di rotazione degli utensili azionati: 6000 giri/min - potenza di azionamento degli utensili azionati: 0,75 kW Dotazione del centro di tornitura CNC CITIZEN - controllore CNC: FANUC Series 32i-B - pacchetto di lavorazione per pezzi lunghi aumento del diametro di lavorazione a 25 mm su entrambi i mandrini cremagliera per il prelievo di pezzi lunghi tubo per il prelievo di pezzi lunghi manicotto-dado per mandrino flangia manicotto rotante - caricatore di barre: LNS Express 220 lunghezza massima della barra: 3 m diametro massimo della barra: 20 mm diametro minimo della barra: 2 mm - boccole per il caricatore di barre - canale aggiuntivo nel caricatore di barre - trasportatore di trucioli - sede per pinze di serraggio per il mandrino principale o il mandrino secondario per la lavorazione di poligoni - portautensili azionato per la fresa a disco dalla slitta posteriore
