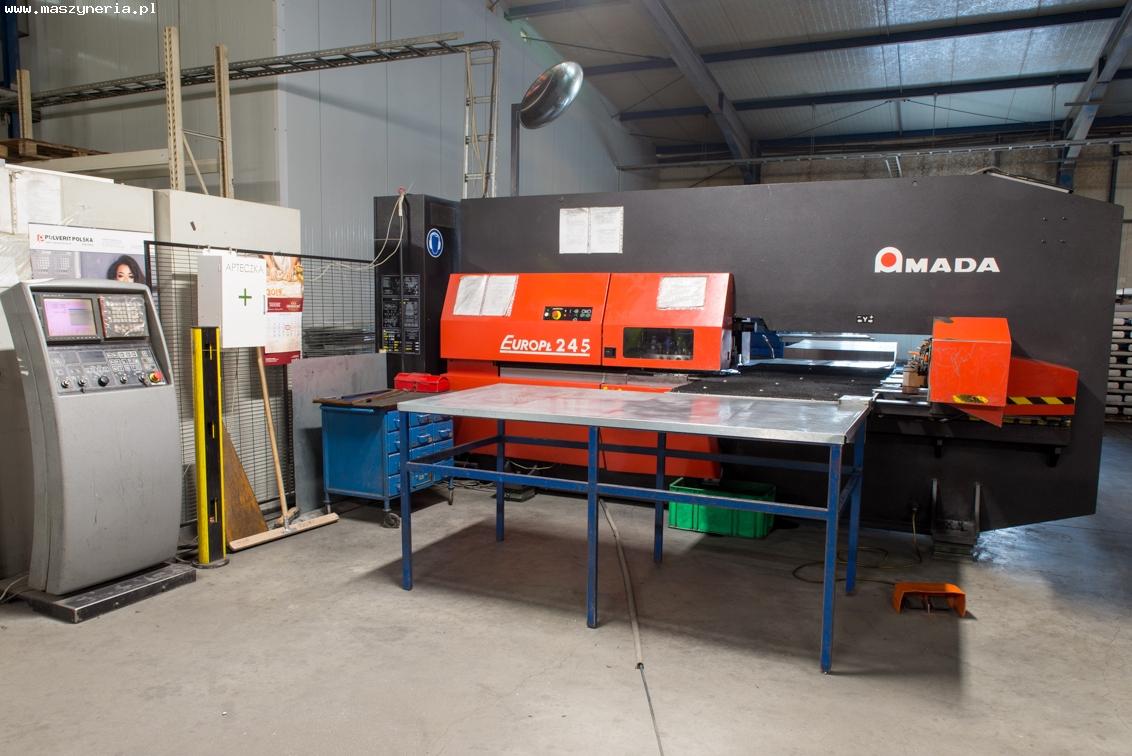

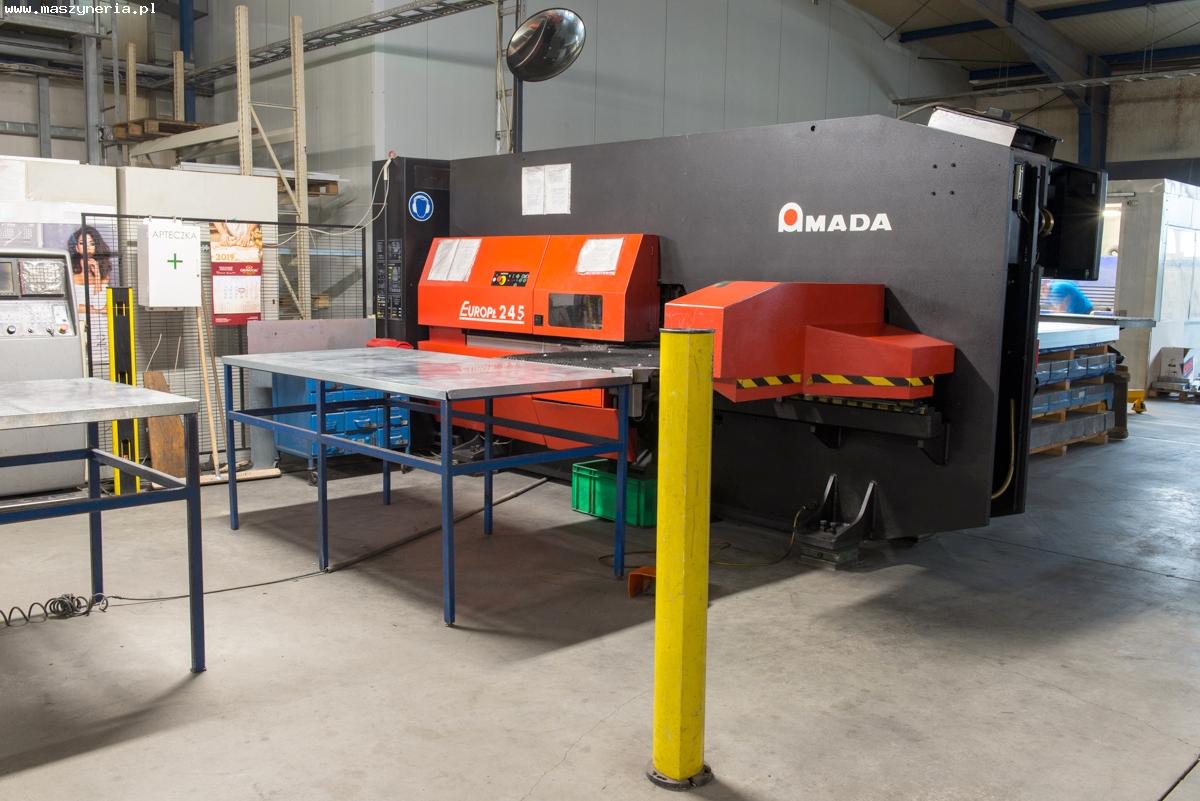

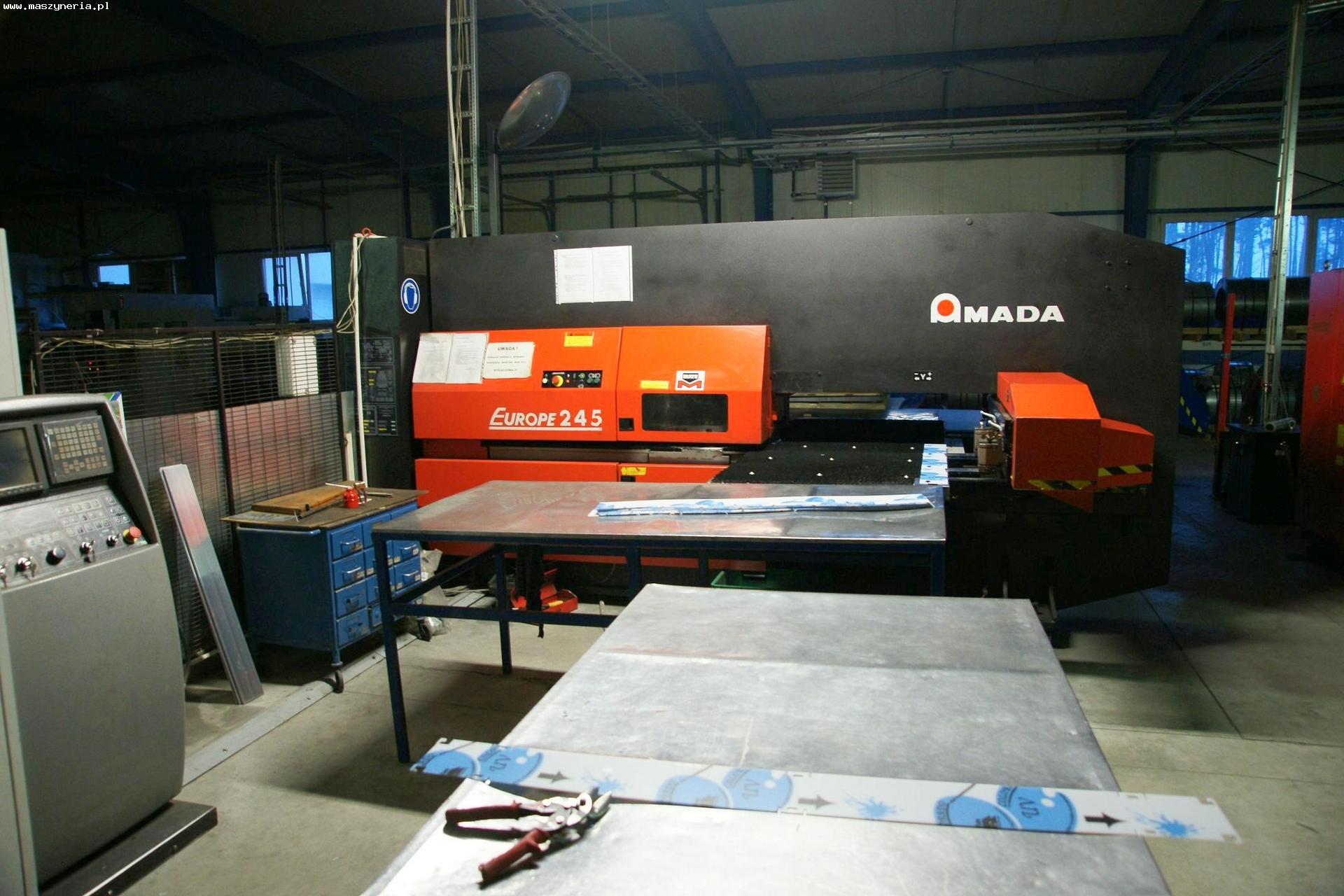

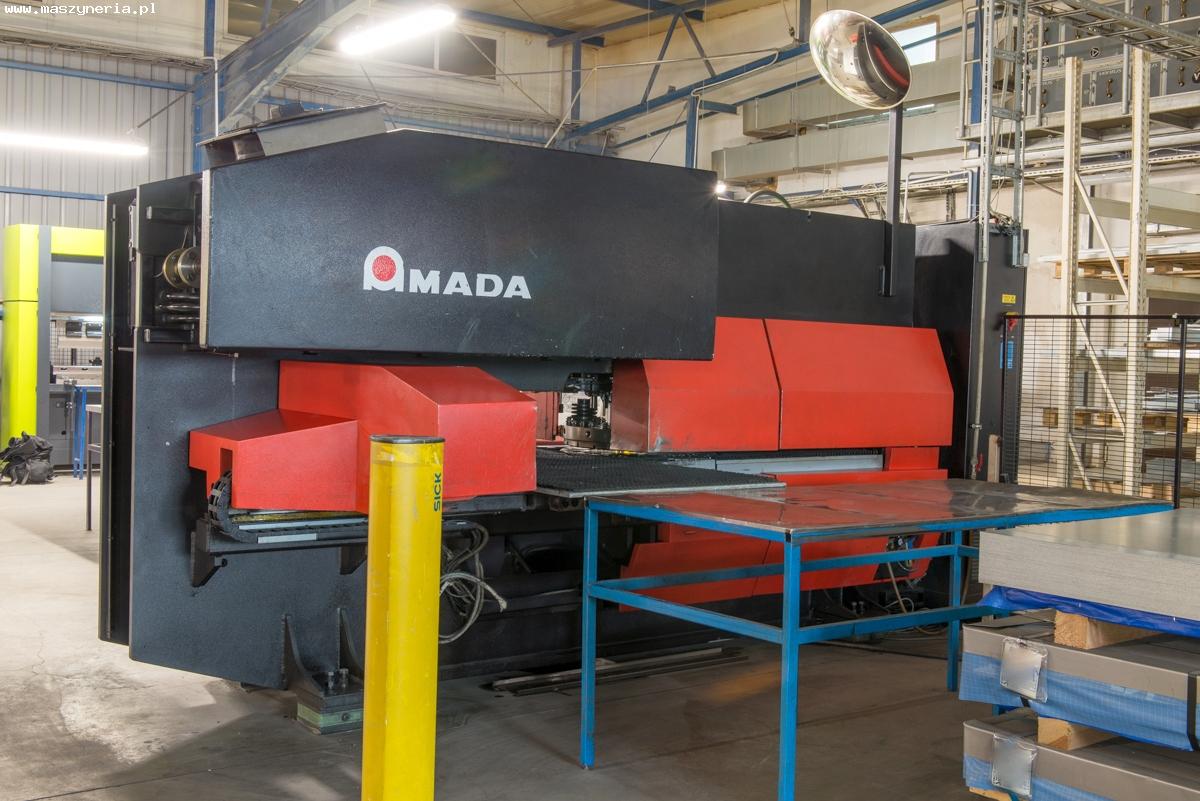

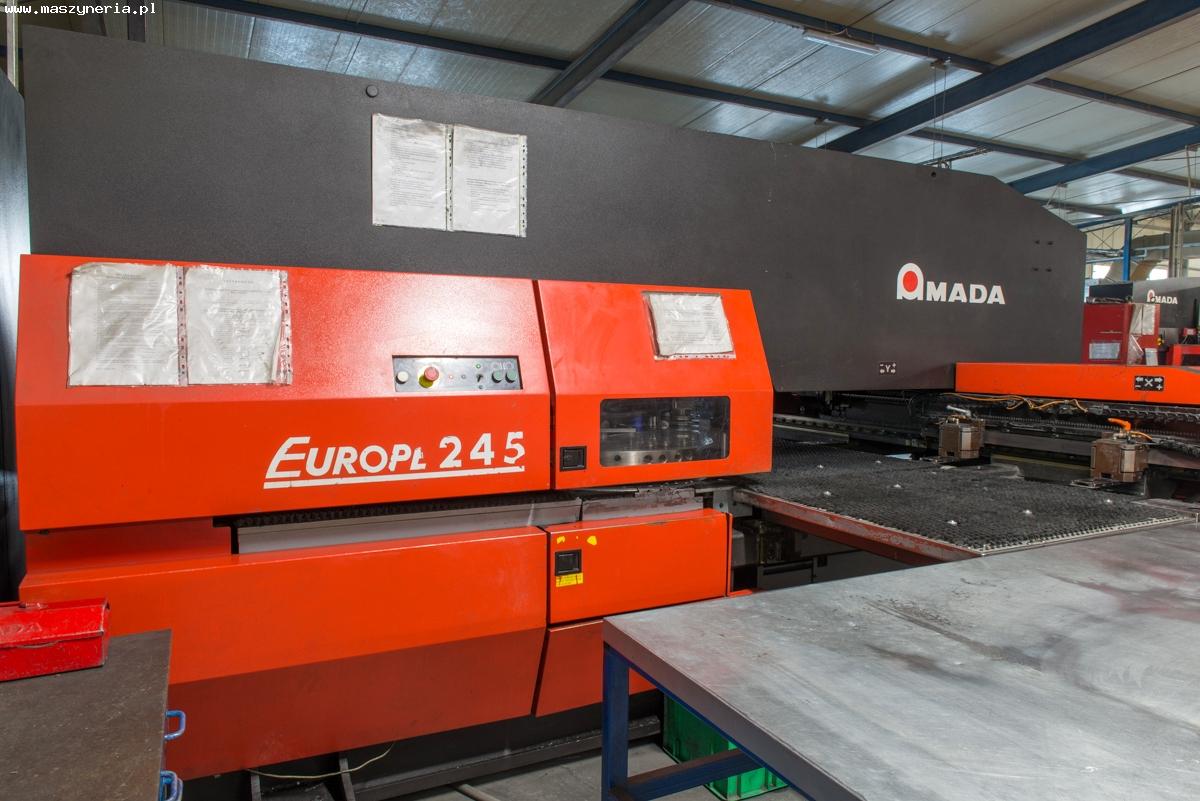

Punzonatrice a torretta AMADA EUROPE 245

La punzonatrice a torretta AMADA EUROPE 245 è stata costruita nel 2000 (installazione macchina: 2001). Parametri tecnici della punzonatrice AMADA EUROPE 245 – controllo CNC: FANUC 18 i-P – orario di lavoro: 35.000 h – pressione: 20 t – piano di lavoro: X = 600, Y = 400 – formato massimo di punzonatura senza intercettazione e con 31 stazioni di testa: 1020 x 1290 (Y-10; Y1010 T2XX; Y-50; Y970 T3XX) – dimensione massima di un foglio fustellato con intercetta: 1020 x 2540 mm – dimensione massima del foglio da punzonare con l’intercetta + 1 giro (optional): 1500 x 2540 mm – spessore massimo della lamiera sul tavolo a sfere: 6 mm – spessore massimo della lamiera sul piano spazzole: 3 mm – peso massimo consentito sul tavolo: 100 kg – precisione di punzonatura: ±0,1 mm – precisione di posizionamento: ±0,07 mm – numero di morse / prese pneumatiche: 2 – numero di assi controllati contemporaneamente: 3 (X, Y, C) – velocità revolver: 25 rpm – numero di colpi al minuto (distanza 25,4 mm, corsa cilindro 6,5 mm): 220 colpi/ min – punzonatura a gradini (distanza 1 mm, corsa cilindro 6,5 mm): 480 colpi/min – incremento minimo programmabile: 0,001 mm – numero di stazioni utensile: 31, di cui 3 rotanti – diametro massimo utensile: 88,9 mm – stazioni rotanti: 2×1 1/4“; 1×2″ – spessore massimo della lamiera per una stazione rotante: 3 mm – cursore: idraulico – punto di rotazione corsa bobina inferiore: 4 punti programmabili – tempo di arresto: 295 ms – pressione aria: 5 kg/cm2 (bar) – quantità d’aria: 250 Nl/mn – quantità di olio: 160 l – capacità di memoria: 64 Kb (~ 63 programmi) – Schermo grafico: LCD da 10,4” – barriera fotoelettrica (3 raggi): standard nei paesi europei – potenza installata: 27 kW – dimensioni della macchina (L x P x A): 4460 x 2750 x 2130 mm – dimensioni di trasporto (L x P x A): 4820 x 2500 x 2414 mm – peso della punzonatrice: 10000 kg – libretto di servizio con la storia completa della macchina
