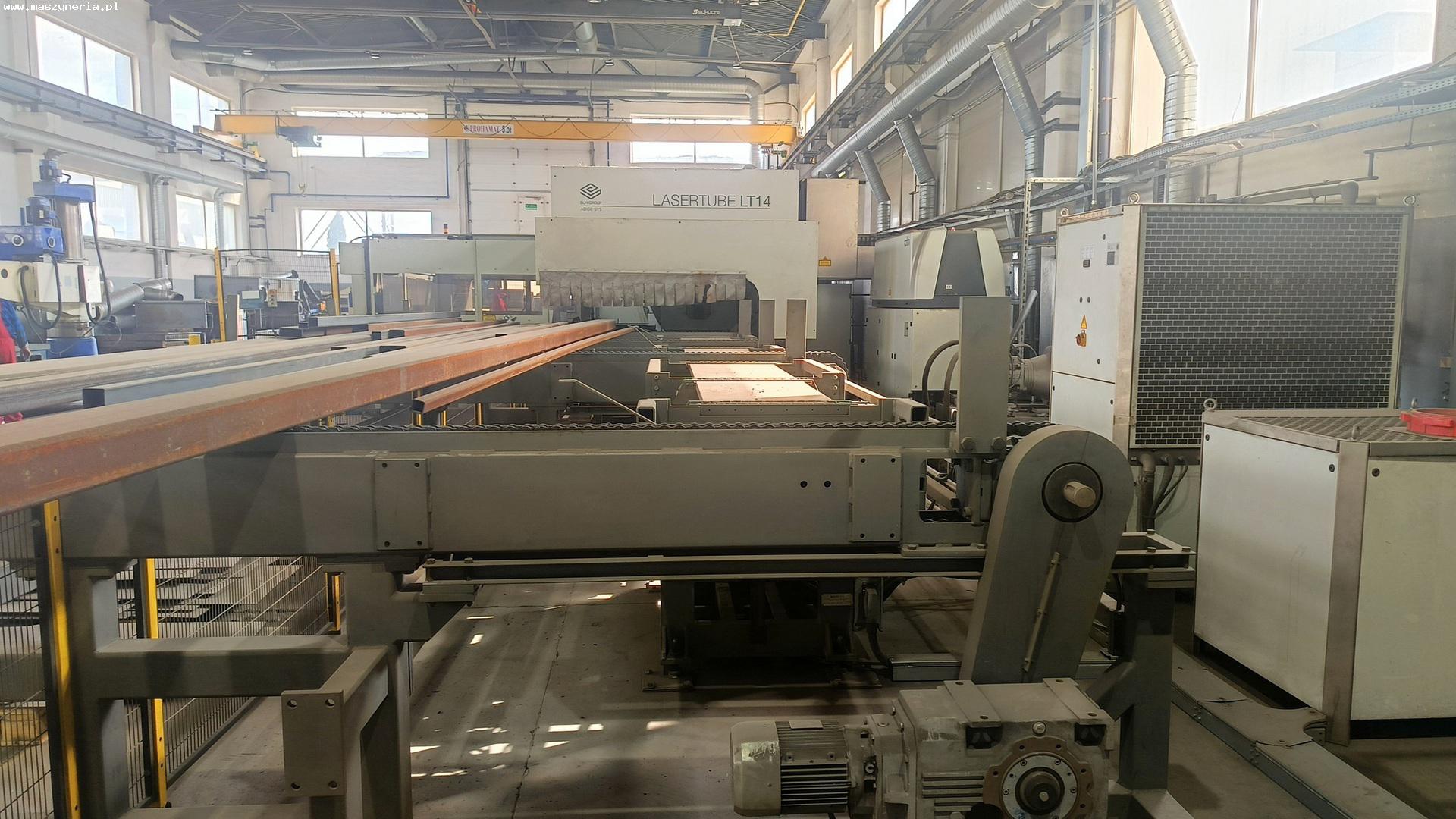

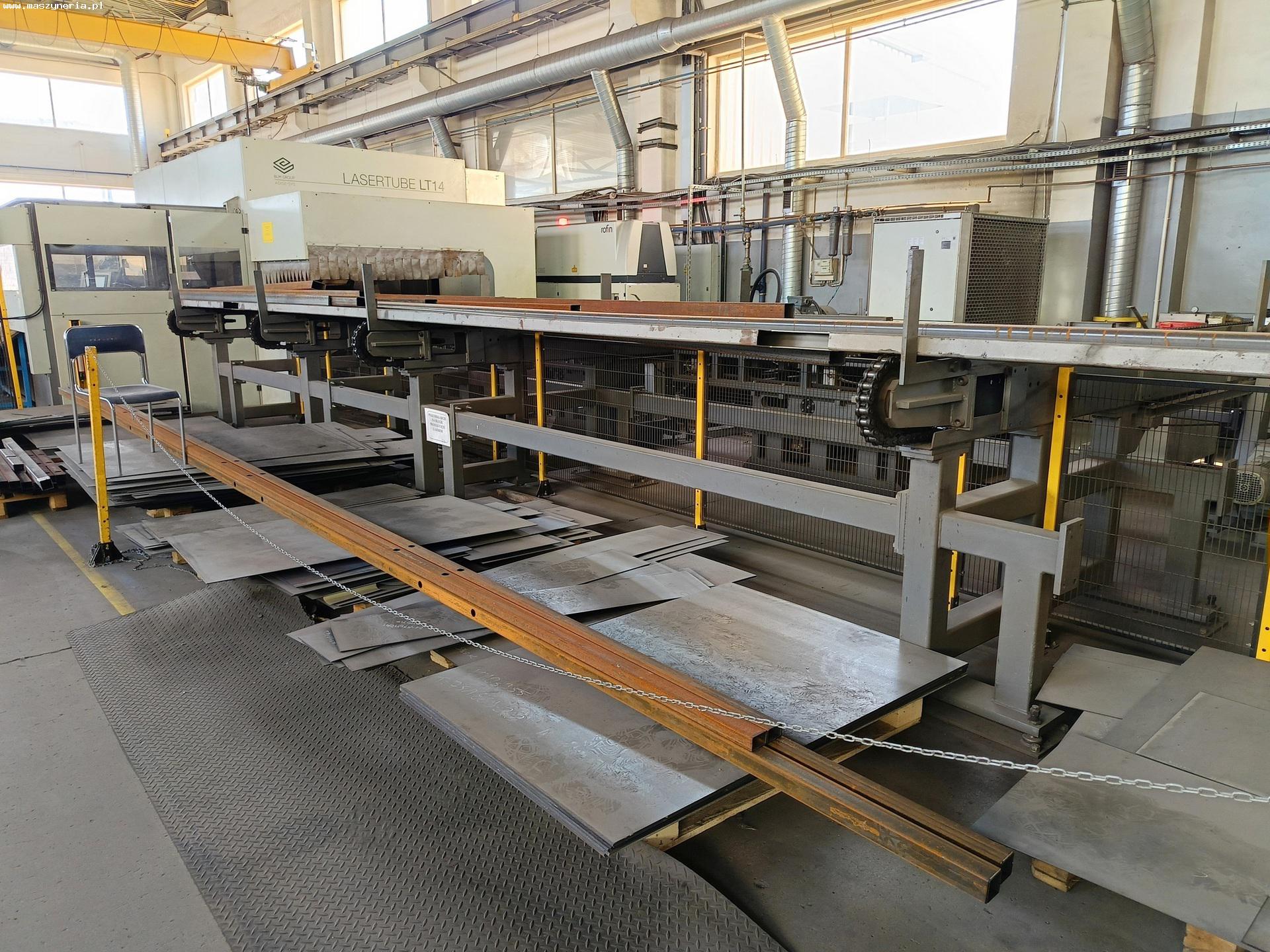

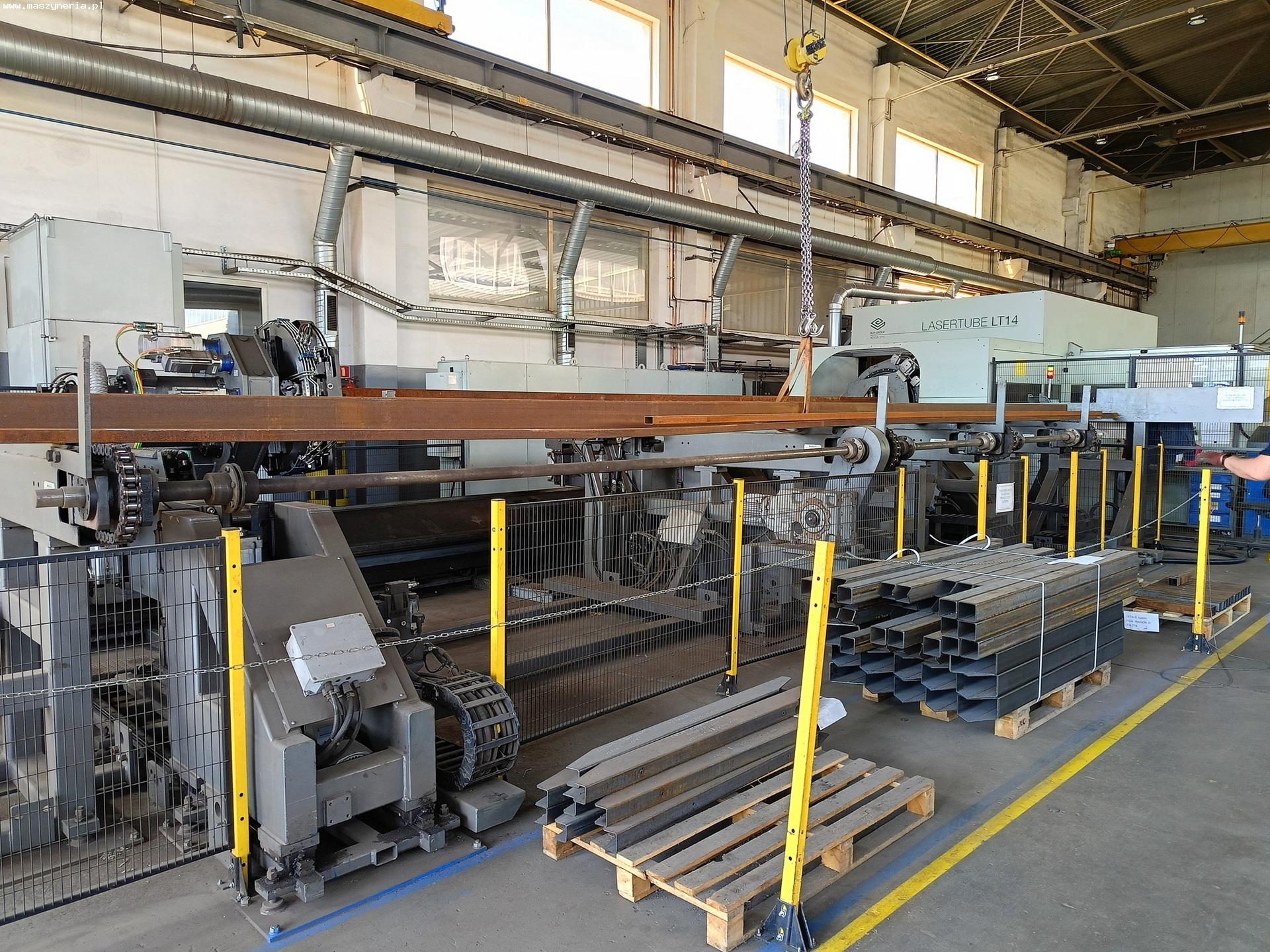

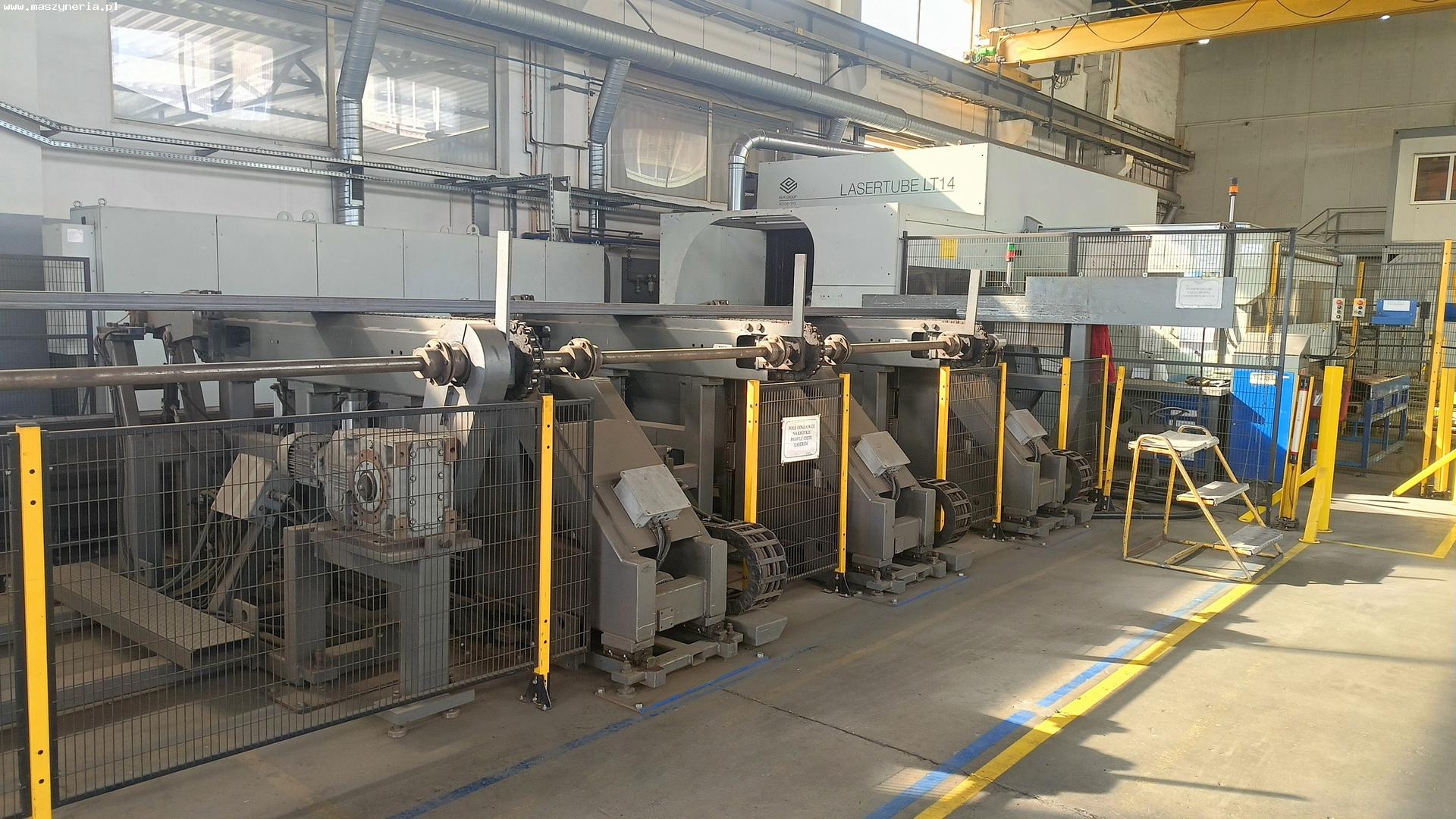

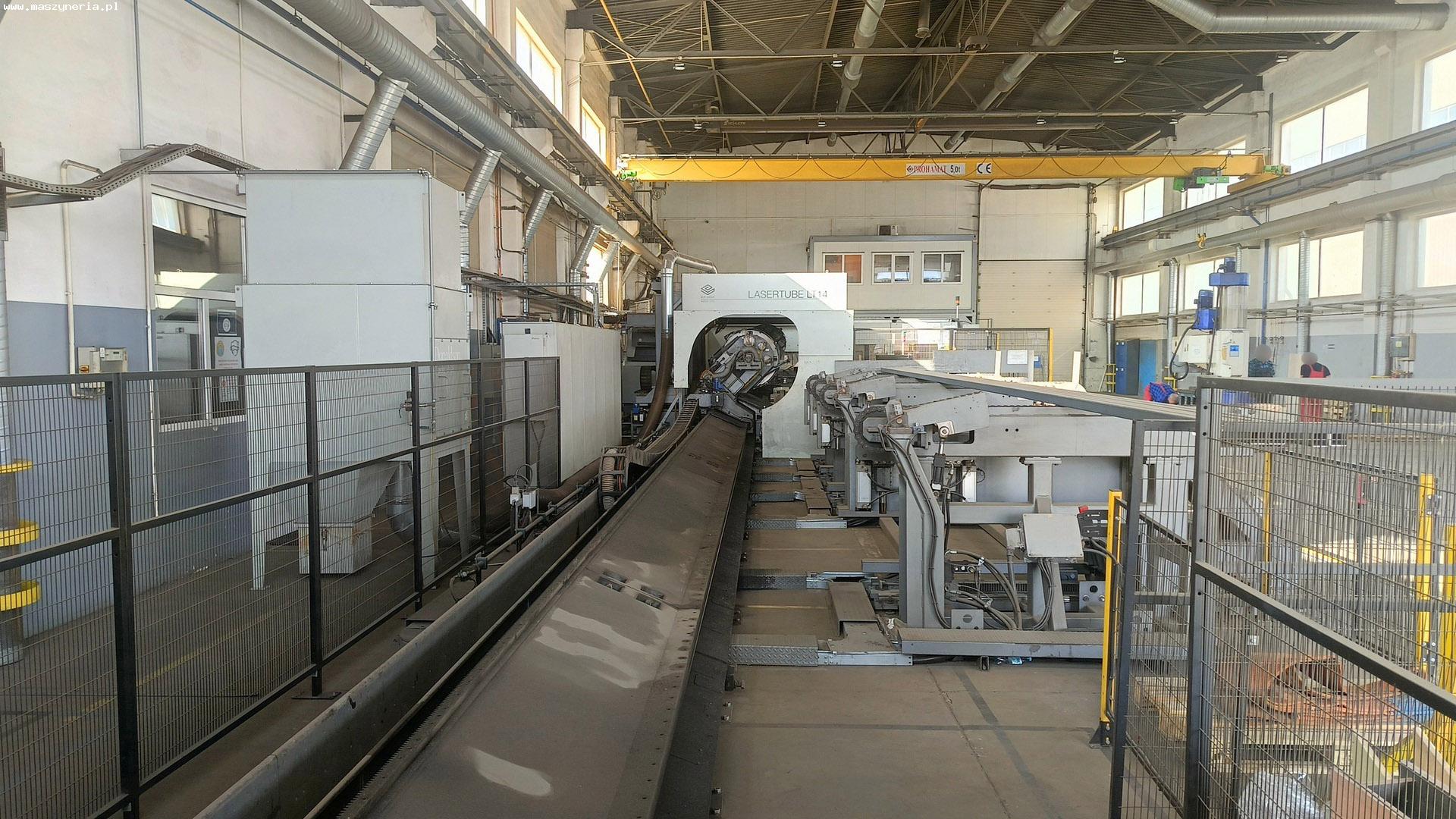

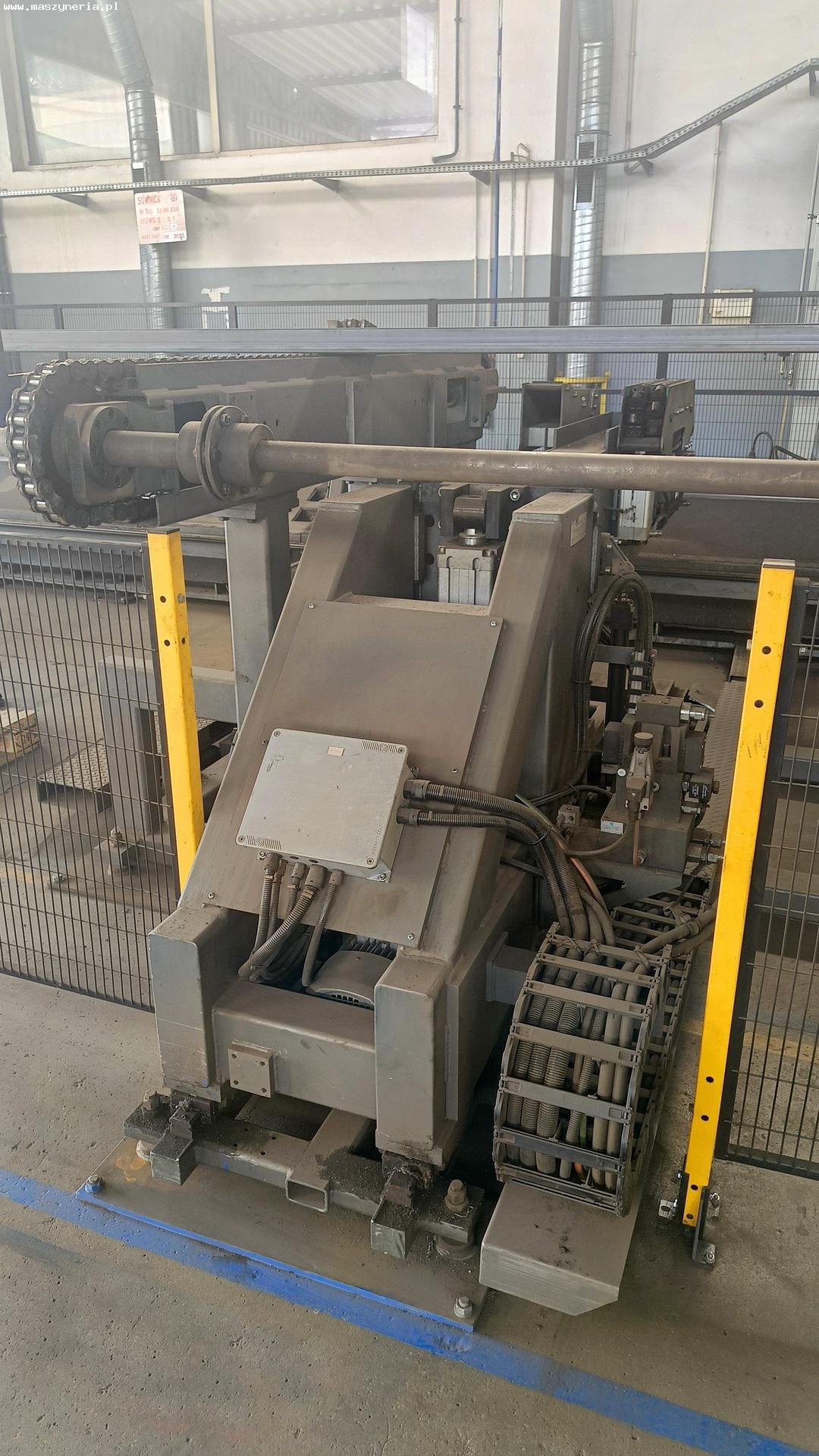

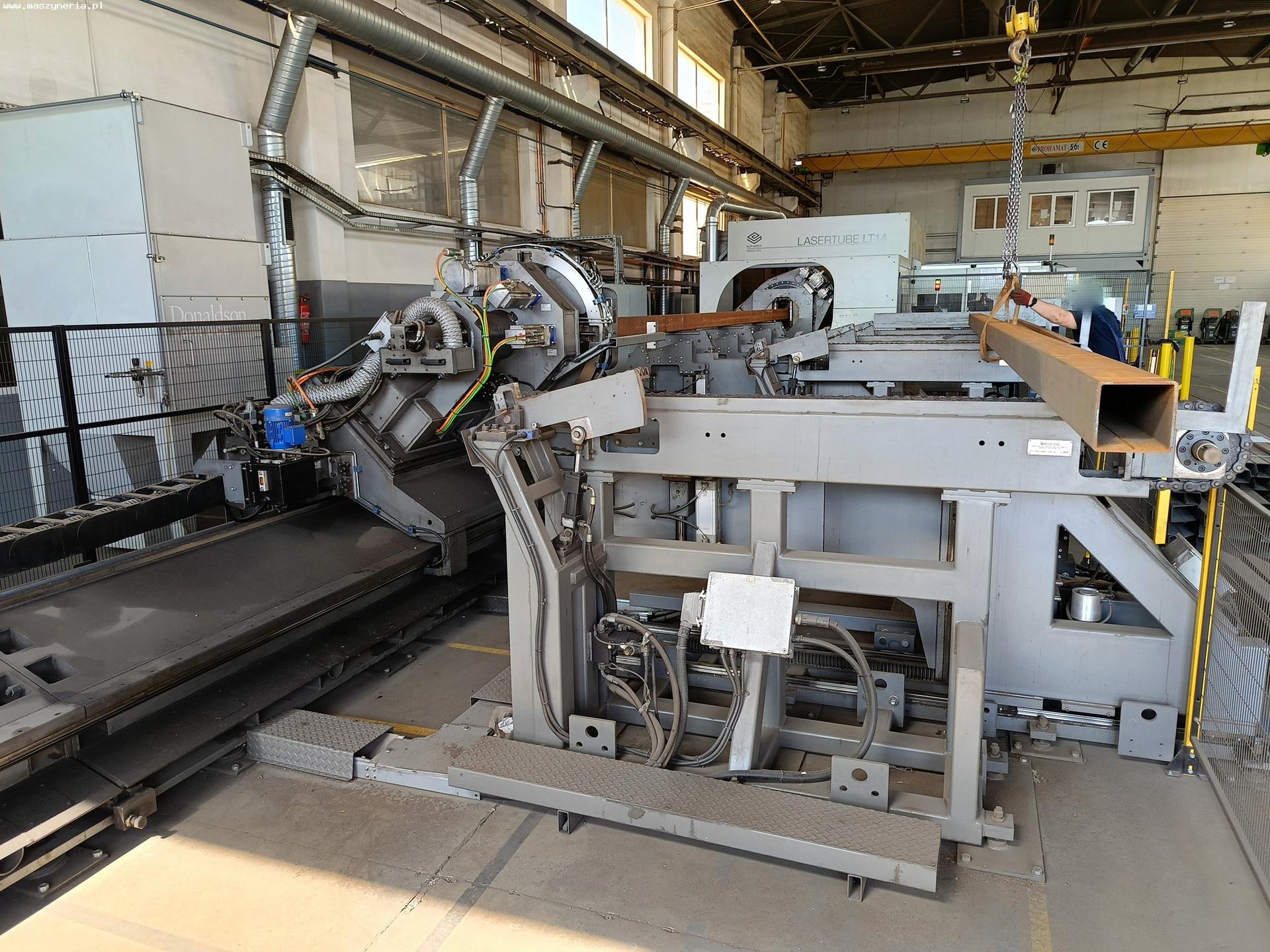

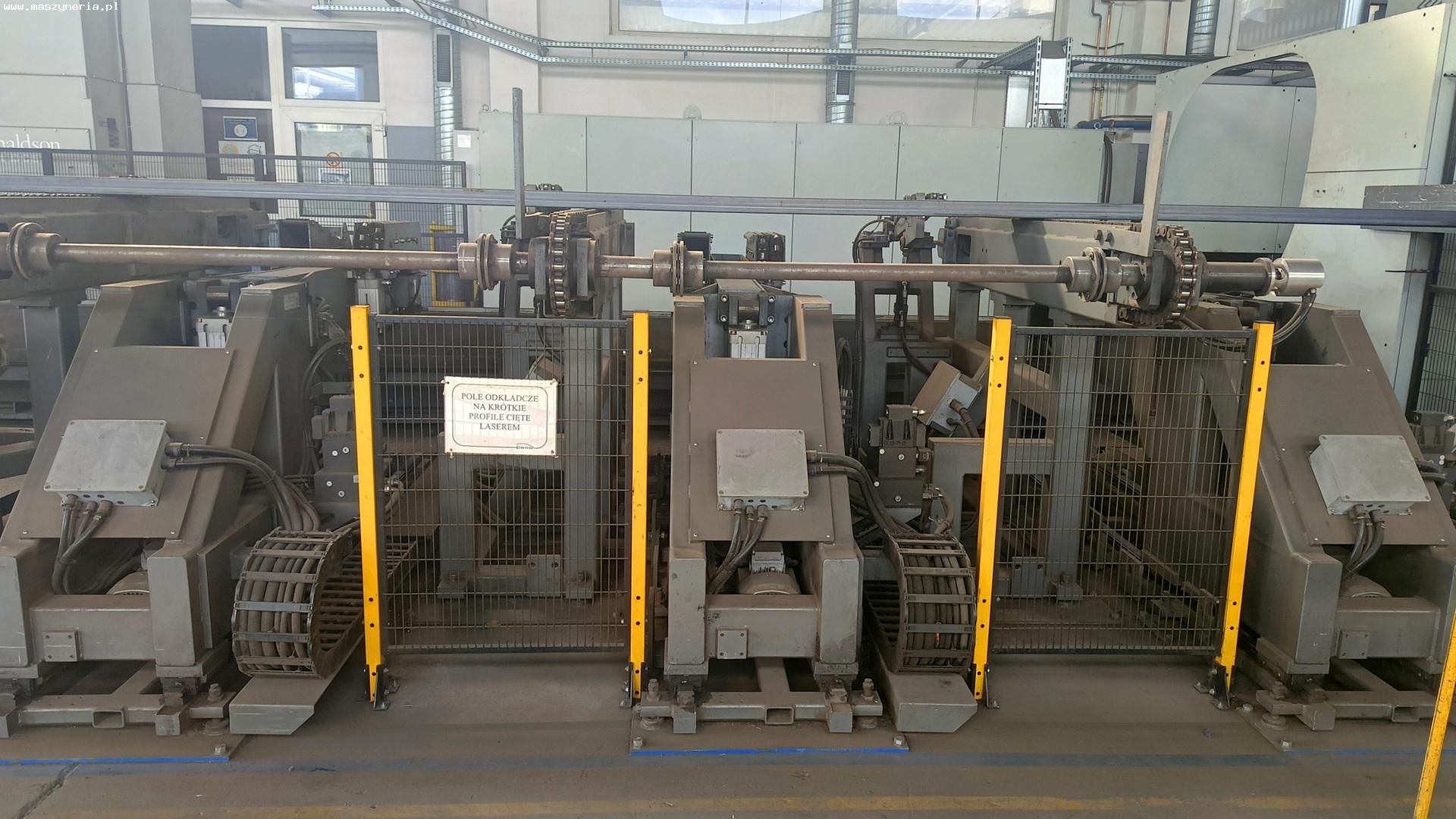

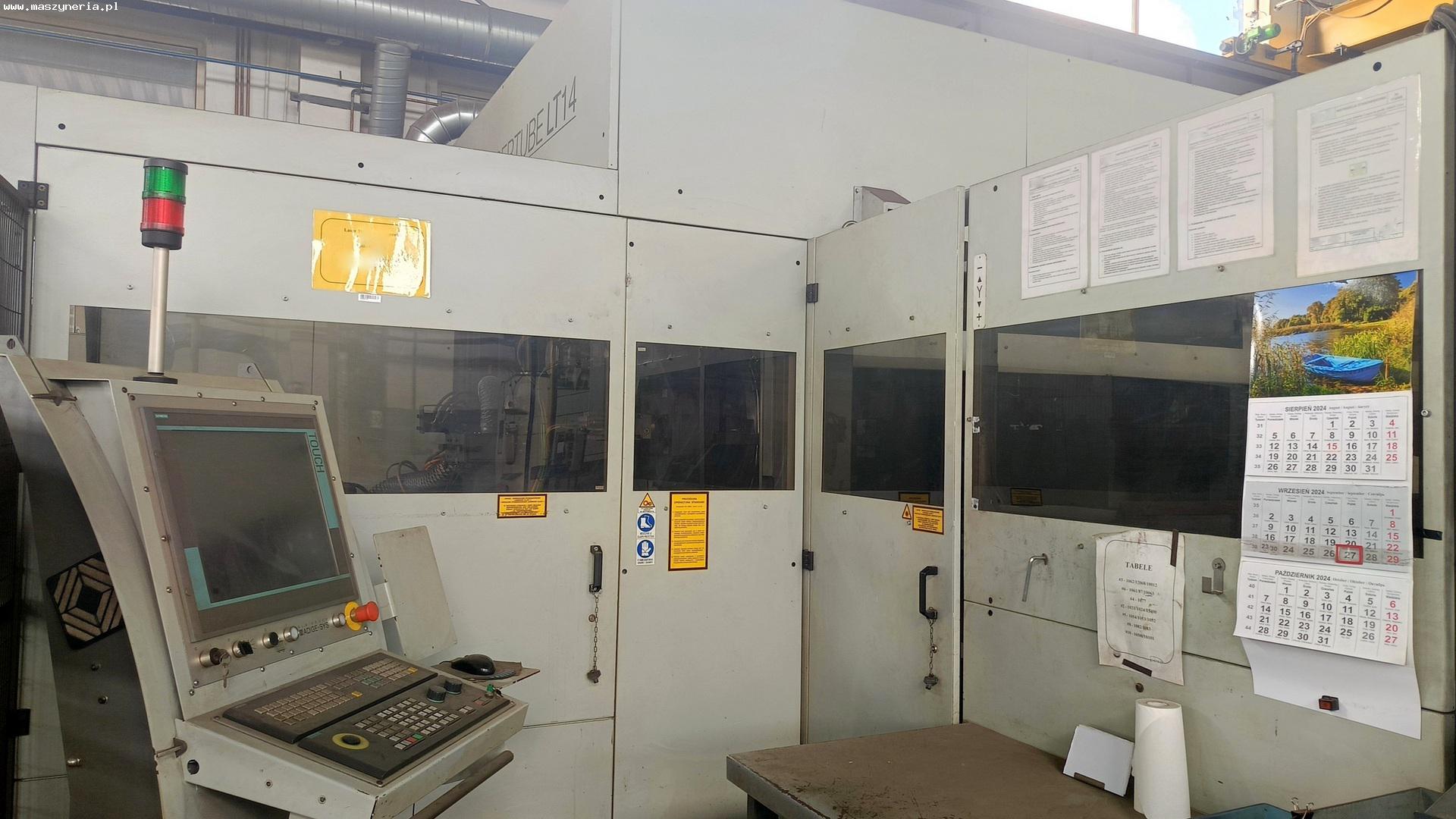

Macchina per il taglio laser di tubi BLM-ADIGE

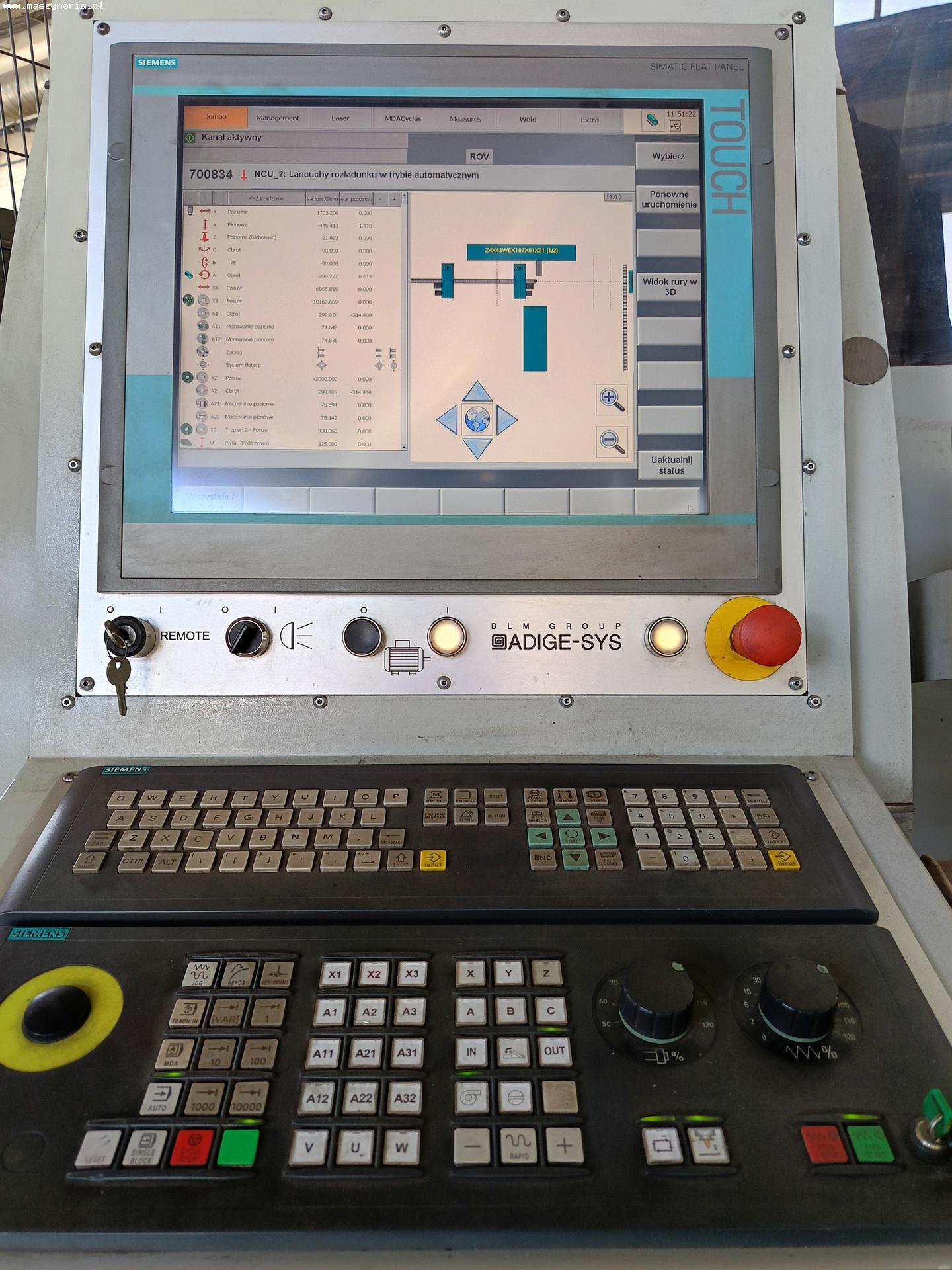

Macchina per il taglio laser di tubi BLM-ADIGE JUMBO LT14 è stata costruita nel 2014 in Italia da BLM S.p.A. Specifiche tecniche della macchina per il taglio laser 3D BLM-ADIGE JUMBO LT14 - potenza laser: 3,5 kW (3500 W) - numero di assi: 5 - controllore CNC: SIEMENS - avanzamento longitudinale della testa laser (asse X): 2000 mm - avanzamento verticale della testa laser (asse Y): 700 mm - avanzamento a pistone della testa laser (asse Z): 700 mm - oscillazione della testa laser (asse B): -45°/-135° - rotazione della testa laser (asse C): ±45° - spessore massimo del pezzo: 16 mm - diametro massimo del pezzo (sezione circolare): 355 mm - diametro minimo del pezzo (sezione circolare): 30 mm - diametro massimo del pezzo (sezione quadrata): 260×260 mm - dimensioni minime del pezzo (sezione quadrata): 30×30 mm - dimensioni massime del pezzo (sezione rettangolare): 300×200 mm - dimensioni minime del pezzo (sezione rettangolare): 30×30 mm - lunghezza massima del pezzo: 12 m - lunghezza minima del pezzo: 3 m - peso massimo del pezzo: 100 kg/m - linea di corsa: 1540 mm - testa di taglio 3D - pannello operatore HMI: SIEMENS SIMATIC FLAT PANEL TOUCH - potenza installata: 70 kW - alimentazione: 3x 400 V; 50 Hz - peso della macchina BLM LASERTUBE LT14: 10000 kg
