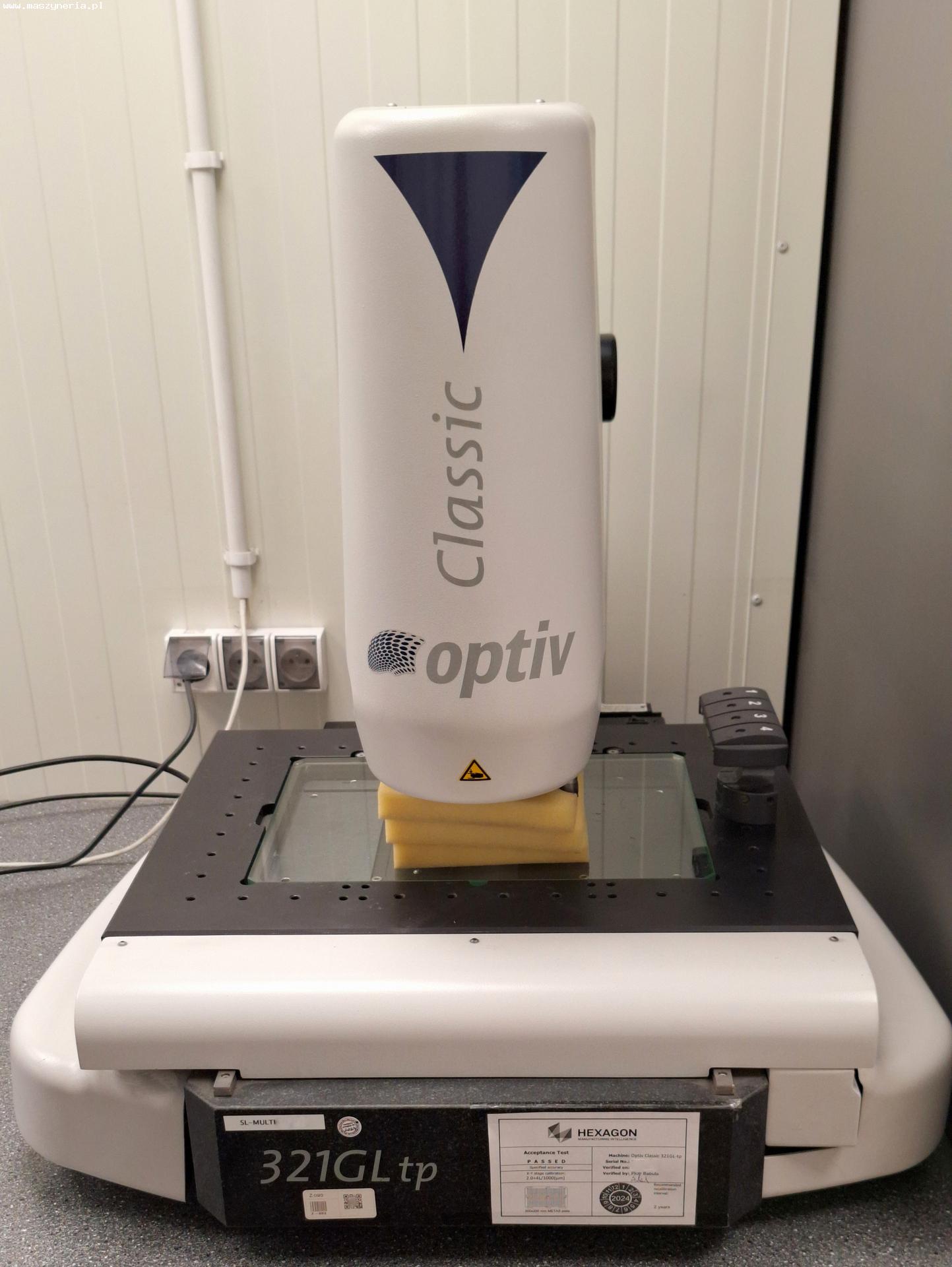

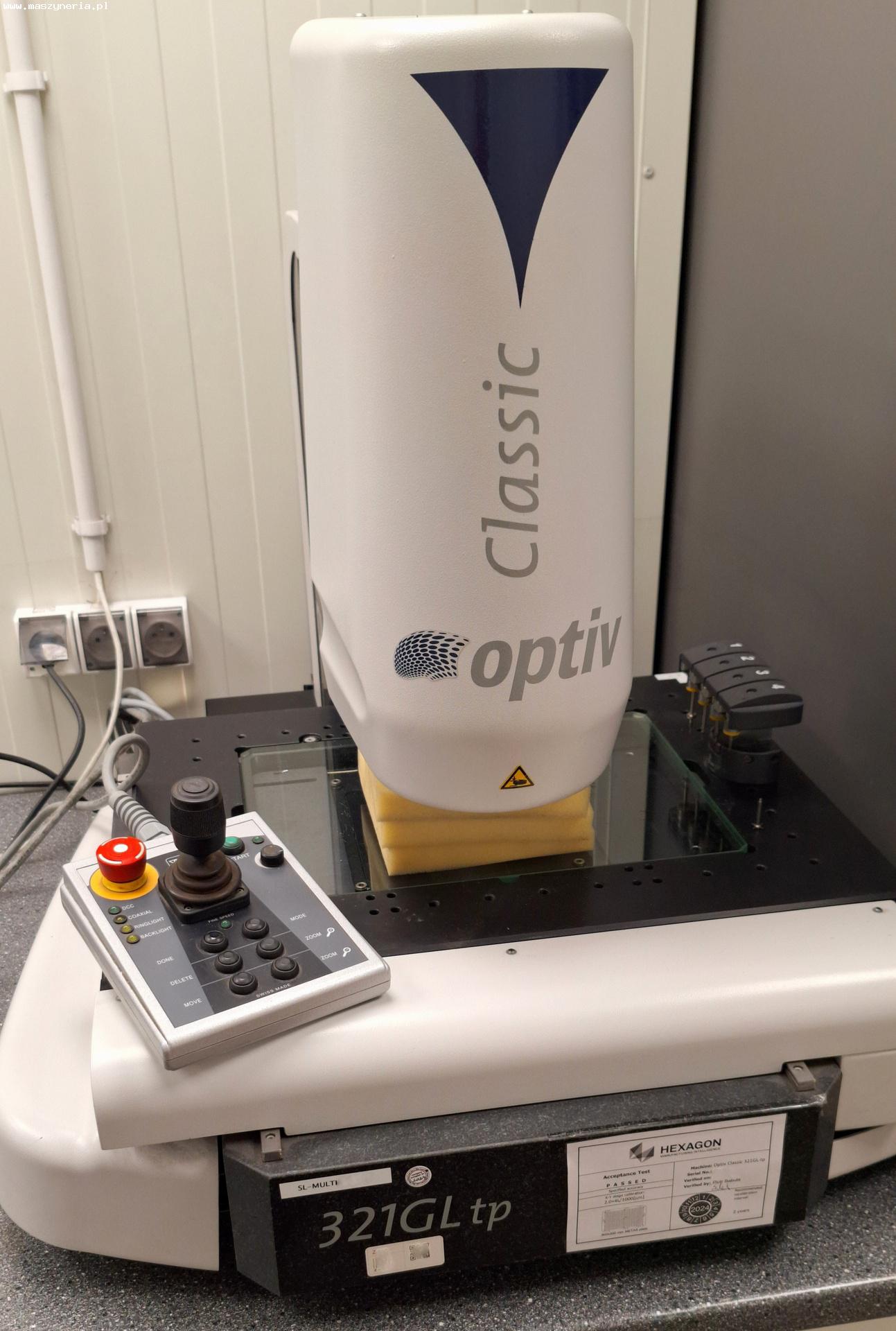

Macchina di misura ottica HEXAGON

Macchina di misura ottica HEXAGON OPTIV CLASSIC 321 GL tp è stata costruita nel 2009 in Svizzera. Specifiche tecniche della macchina di misura HEXAGON OPTIV CLASSIC 321 GL tp - velocità di avanzamento negli assi X/Y/Z: 230/200/150 mm - velocità massima di avanzamento negli assi X,Y,Z: 160 mm/s - peso massimo del pezzo: 20 kg - sistema di misura: sistema di misura della lunghezza incrementale, optoelettronico - risoluzione di misura: 0,05 µm - precisione di misura sull’asse X,Y (sensore ottico): Ex, Ey = (1,6 + L/250) µm - precisione di misura sull’asse XY (sensore ottico): Exy = (2,0 + L/250) µm - precisione di misura sull’asse X,Y (sonda a contatto): Ex, Ey = (2,0 + L/250) µm - precisione di misura sull’asse XY (sonda a contatto): Exy = (2,5 + L/250) µm - precisione di misura sull’asse Z (sonda a contatto): Ez = (2,9 + L/200) µm - campo visivo con obiettivo standard: da 1,13 x 0,85 mm a 6,4 x 4,8 mm - consumo massimo di energia: 120 W - gradiente di temperatura ambiente ammissibile: 0,8 °C/h, 1,0 °C/d, 0,6 °C/m - temperatura ambiente: 20 °C ± 1 °C - alimentazione: 110-240 ± 10 % V; 50/60 Hz - dimensioni (L x P x A): 705 x 986 x 890 mm - peso della macchina: 170 kg Dotazione della macchina di misura HEXAGON - CNC a microprocessore a 3 assi con controllo vettoriale della traiettoria - software metrologico: PC-DMIS Vision - sensore di visione per la misura senza contatto dei componenti più piccoli e precisi - telecamera CCD con zoom 6,5x motorizzato CNC - servomotori DC - cambio di tastatura modulare: TESASTAR-pr - guide lineari su tutti gli assi - luce superiore a LED coassiale (LED bianco) - retroilluminazione a LED (LED verde + piastra di diffusione) - luce anulare LED multi-segmento
