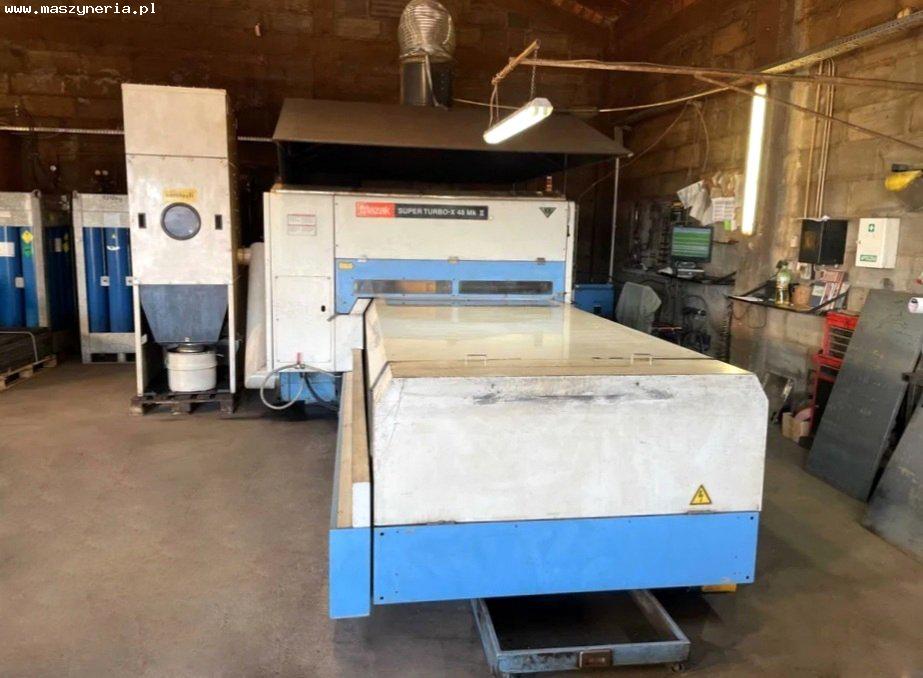

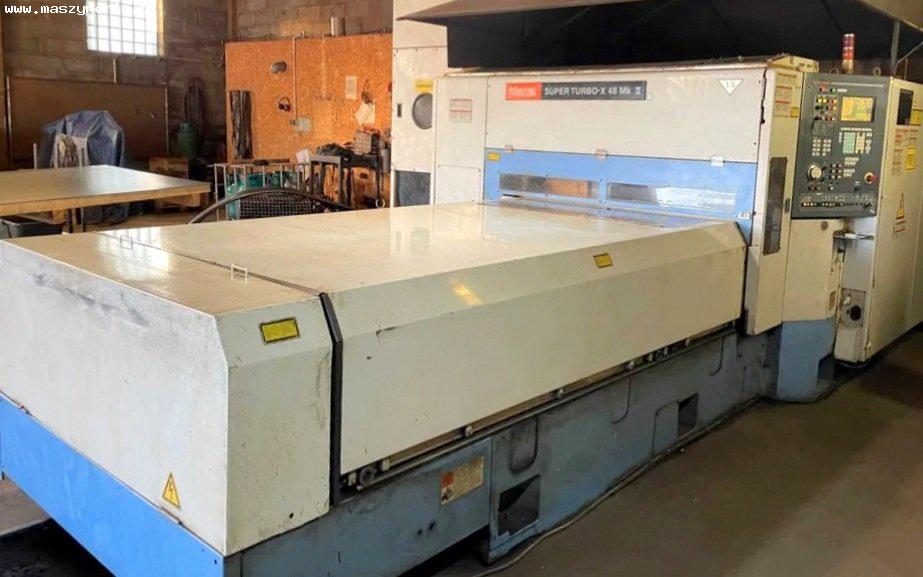

Laser MAZAK SUPER TURBO X48 MK II

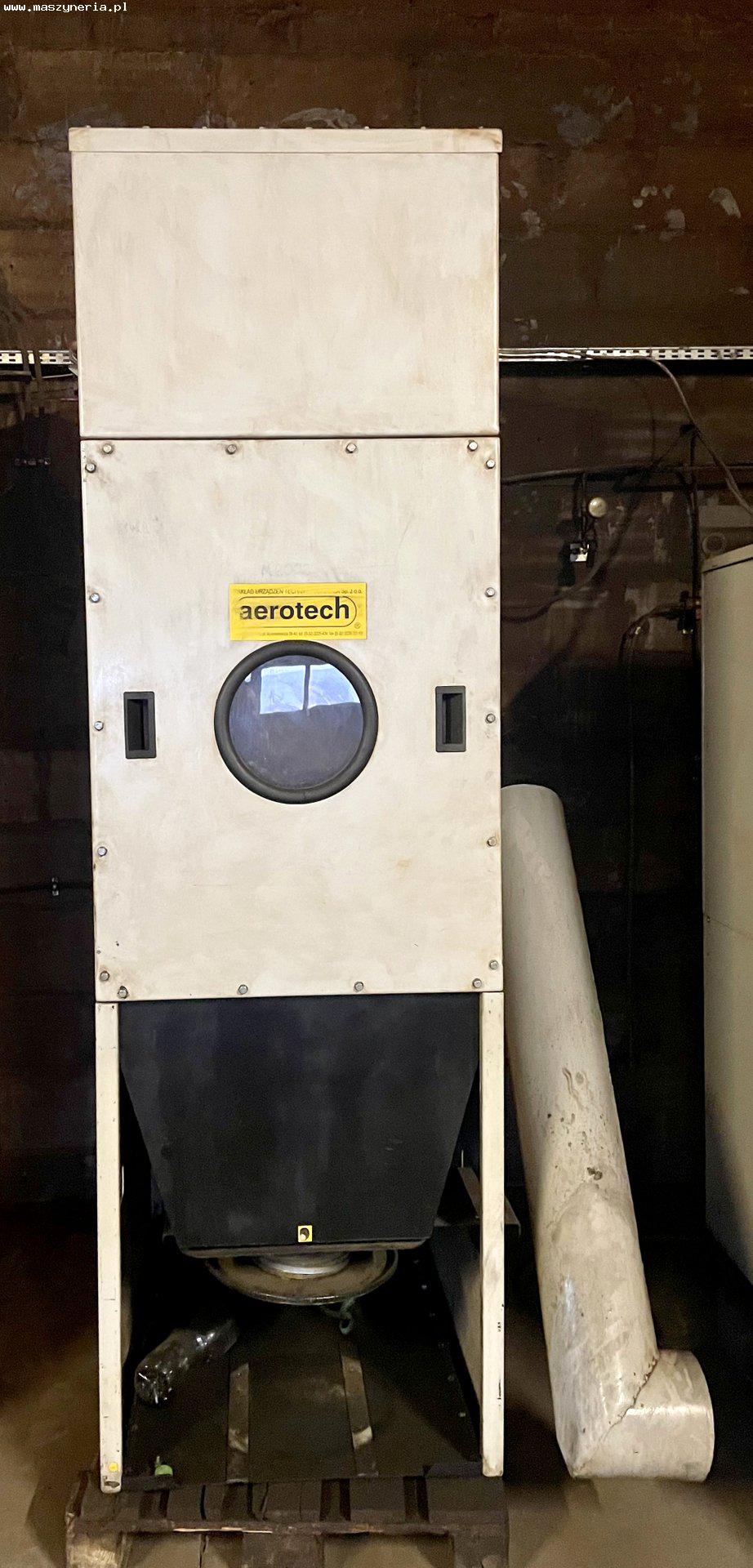

Laser MAZAK SUPER TURBO X48 MK II è stato costruito nel 2001 in Giappone. Dati tecnici della macchina taglio laser MAZAK SUPER TURBO X48 MK II - potenza massima del laser: 1,5 kW (1500 W) - regolazione della potenza laser: 300 W – 1500 W - area di lavoro (L x L): 2500 x 1250 mm - spessore massimo del pezzo (acciaio strutturale S235): 15 mm - spessore massimo del pezzo (acciaio inox): 6 mm - spessore massimo del pezzo (alluminio): 3 mm - dimensioni massime della lamiera (L x P x A): 2500 x 1250 x 12 mm - peso massimo della lamiera: 300 kg - velocità di avanzamento negli assi X/Y/Z: 2685/1270/100 mm - traslazione rapida negli assi X/Y/Z: 24/24/25 m/min - precisione di posizionamento degli assi X e Y: ± 0,01/500 mm - precisione di posizionamento dell’asse Z: ± 0,01/100 mm - ripetibilità degli assi X/Y/Z: ± 0,005 mm - velocità massima di taglio: 15 m/min - tipo di laser: CO2 - lunghezza d’onda: 10,6 μm - diametro del fascio: ⌀ 22,5 mm - angolo di diffusione del fascio: 0,11° - velocità di avanzamento del convogliatore trucioli (50 Hz/60 Hz): 2,2/2,6 m/min - ore di funzionamento del risonatore: 65678,2 h - consumo di energia: 25 kW - peso del collettore di polveri: 350 kg - peso totale della macchina SUPER TURBO X48 MK II: 12500 kg Equipaggiamento della macchina taglio laser CO2 - controllo CNC: MAZATROL L32B - risonatore: YB-L150A 8M - collettore di polveri: ENTSTAUBER LDC-1/1000/13 - servomotori assi X, Y, Z - trasportatore di trucioli integrato nel telaio della macchina - testa da 7,5 - 3 morsetti per lamiera con encoder di posizione - dispositivo di sollevamento della lamiera, corsa 5 mm con rotazione - illuminazione dello spazio di lavoro - ugello - parti di ricambio (cavo della testa, elettrovalvole) - documentazione tecnica
