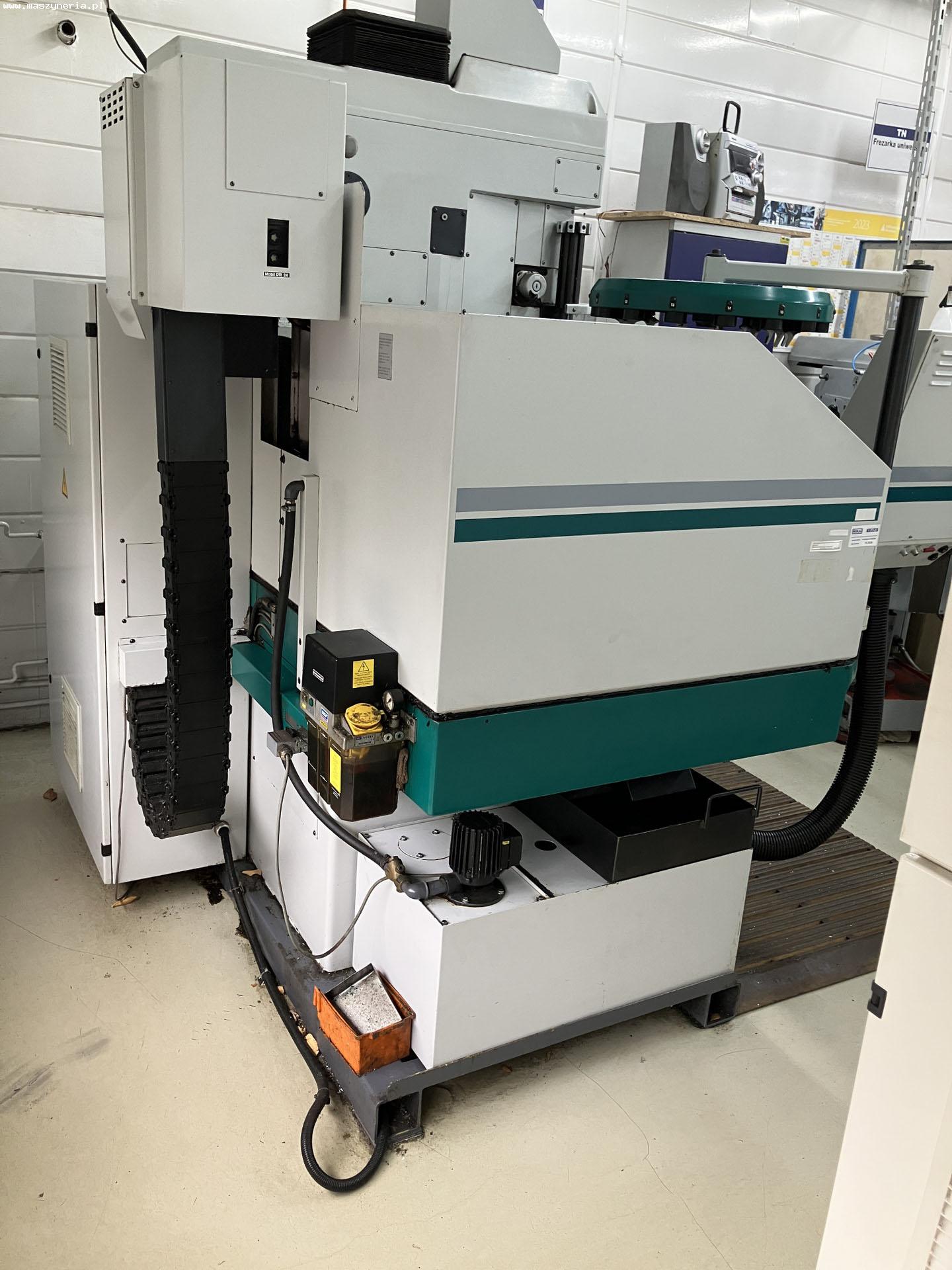

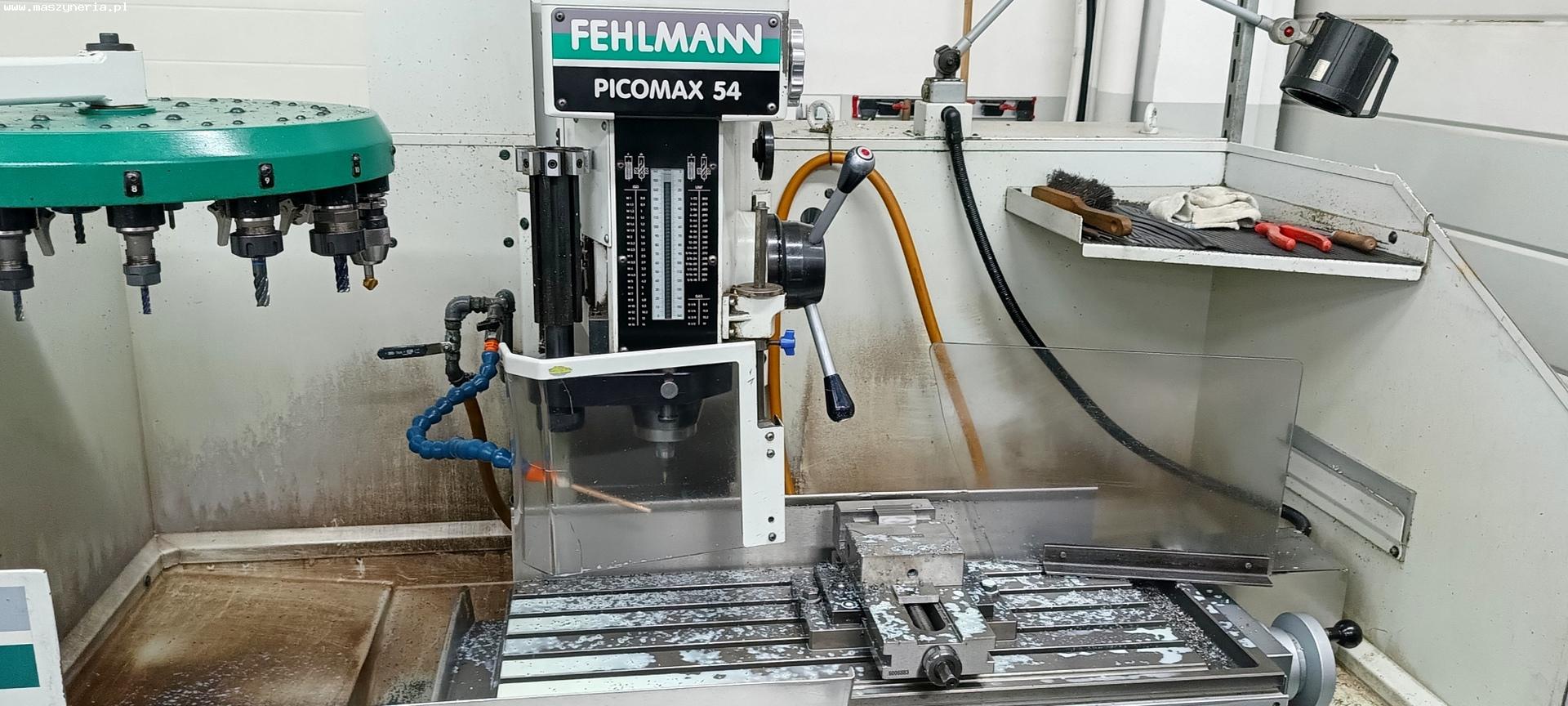

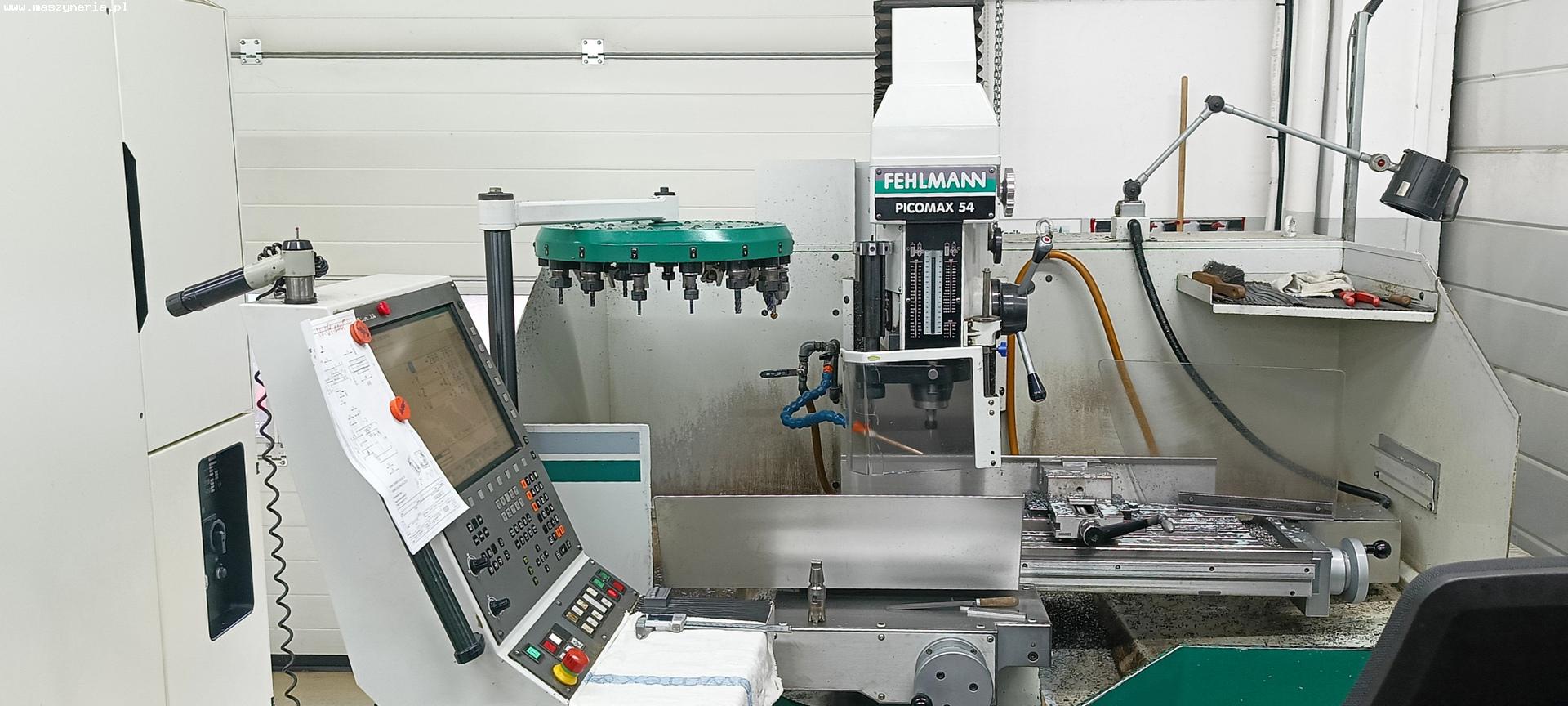

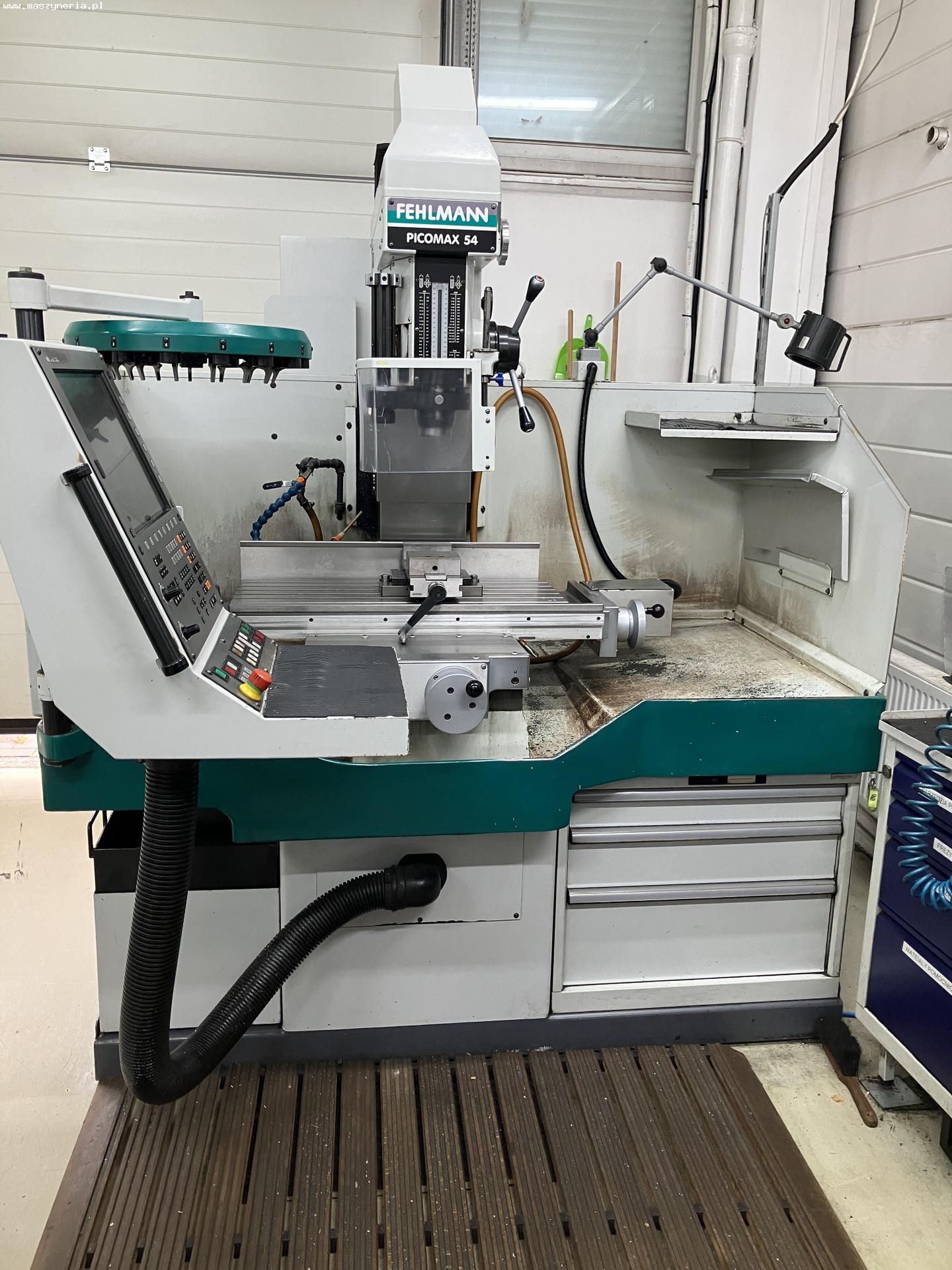

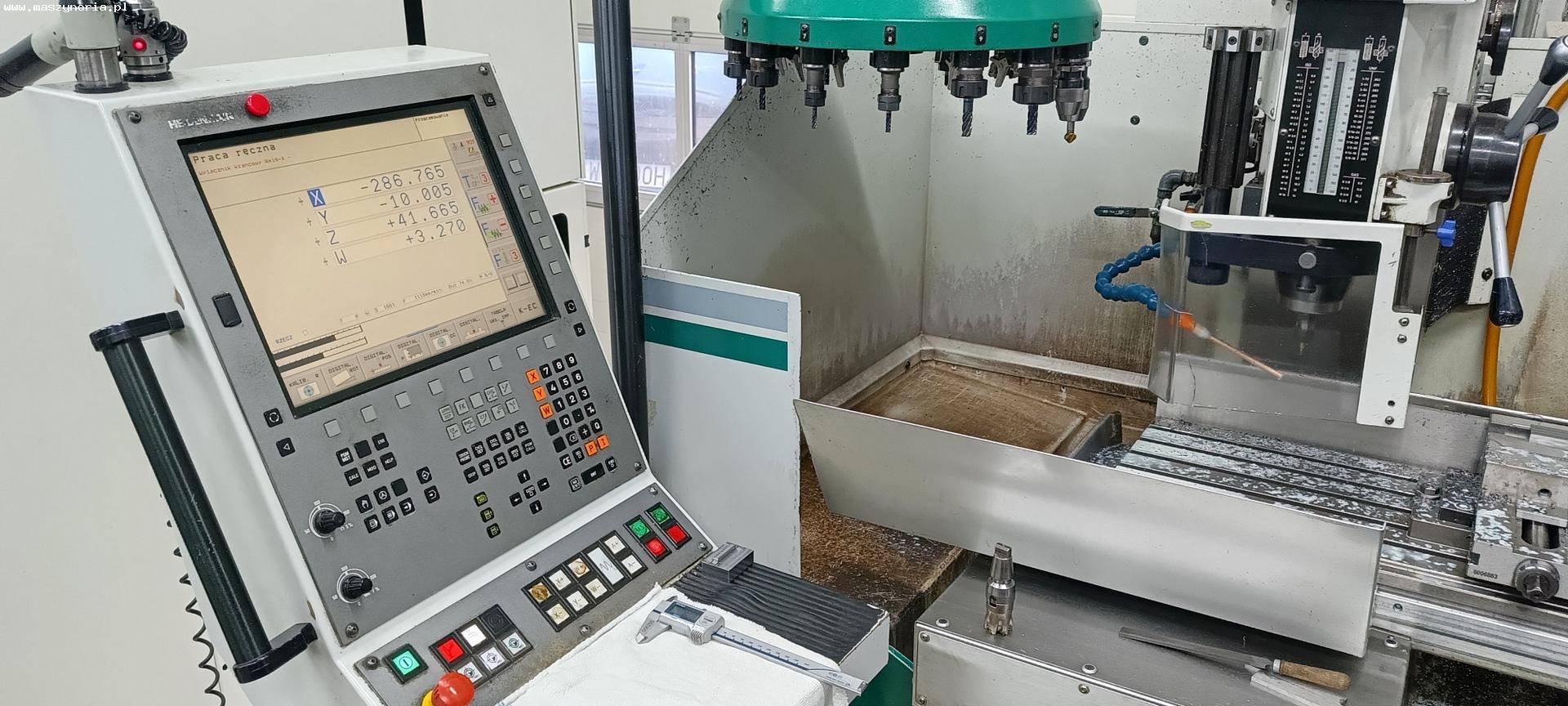

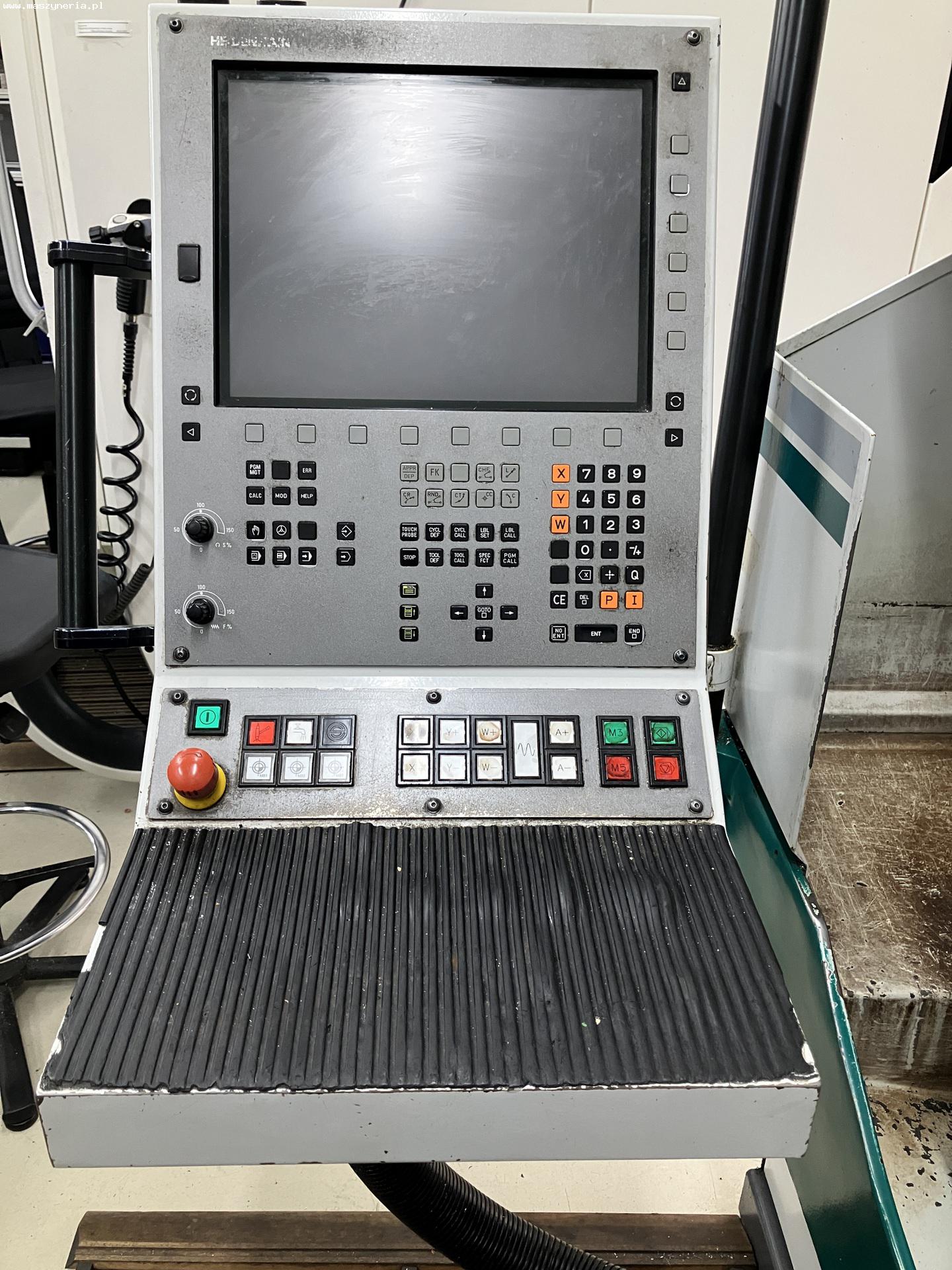

Fresatrice CNC FEHLMANN PICOMAX 54

Fresatrice CNC FEHLMANN PICOMAX 54 è stata costruita nel 2010 in Svizzera da FEHLMANN AG. Caratteristiche tecniche del centro di lavoro CNC FEHLMANN PICOMAX 54 - numero di assi: 4 (X,Y,Z,W) - avanzamento sull’asse X/Y/Z/W: 500/260/160/480 mm - velocità di avanzamento sull’asse X,Y: 1-2000 mm/min - velocità di avanzamento sull’asse Z: 10-1200 mm/min - velocità di avanzamento sull’asse W: 500-2000 mm/min - dimensioni del piano di lavoro (L x L): 880 x 320 mm - capacità di fresatura (Rm=700 N/mm2): 100 cm3/min - capacità di foratura (Rm=700 N/mm2): Ø 28 mm - capacità di filettatura (Rm=700 N/mm2): M24 - peso massimo del pezzo: 300 kg - velocità massima di rotazione del mandrino (continua): 7100 giri/min - velocità minima di rotazione del mandrino (continua): 100 giri/min - potenza di azionamento del mandrino: 7,6 kW - coppia massima del mandrino: 62 Nm - distanza dalla punta del mandrino alla superficie del piano di lavoro: 0-610 mm - numero delle cave a T: 5 - larghezza delle cave a T: 12 H8 - distanza tra le cave a T: 50 mm - ripetibilità del cambio utensile: 0,002 mm - tempo di cambio utensile (manuale): 3 s - tolleranza di posizionamento sull’asse X,Y: 0,005 mm - scarto di posizionamento sull’asse X,Y: 0,003 mm - scarto di posizionamento sull’asse W: 0,020 mm - potenza totale: 10 kW - alimentazione: 3x 400 V; 50 Hz - dimensioni (L x L x A): 1800 x 1430 x 2460 mm - peso della macchina FEHLMANN PICOMAX 54: 2150 kg Dotazione del centro di fresatura FEHLMANN - controllo CNC: HEIDENHAIN TNC 320 - sistema di cambio rapido degli utensili SF32 - sistema di misurazione diretta degli assi X,Y sotto forma di scale di misura - sistema di misurazione indiretta degli assi Z,W sotto forma di encoder di misura - illuminazione dello spazio di lavoro
