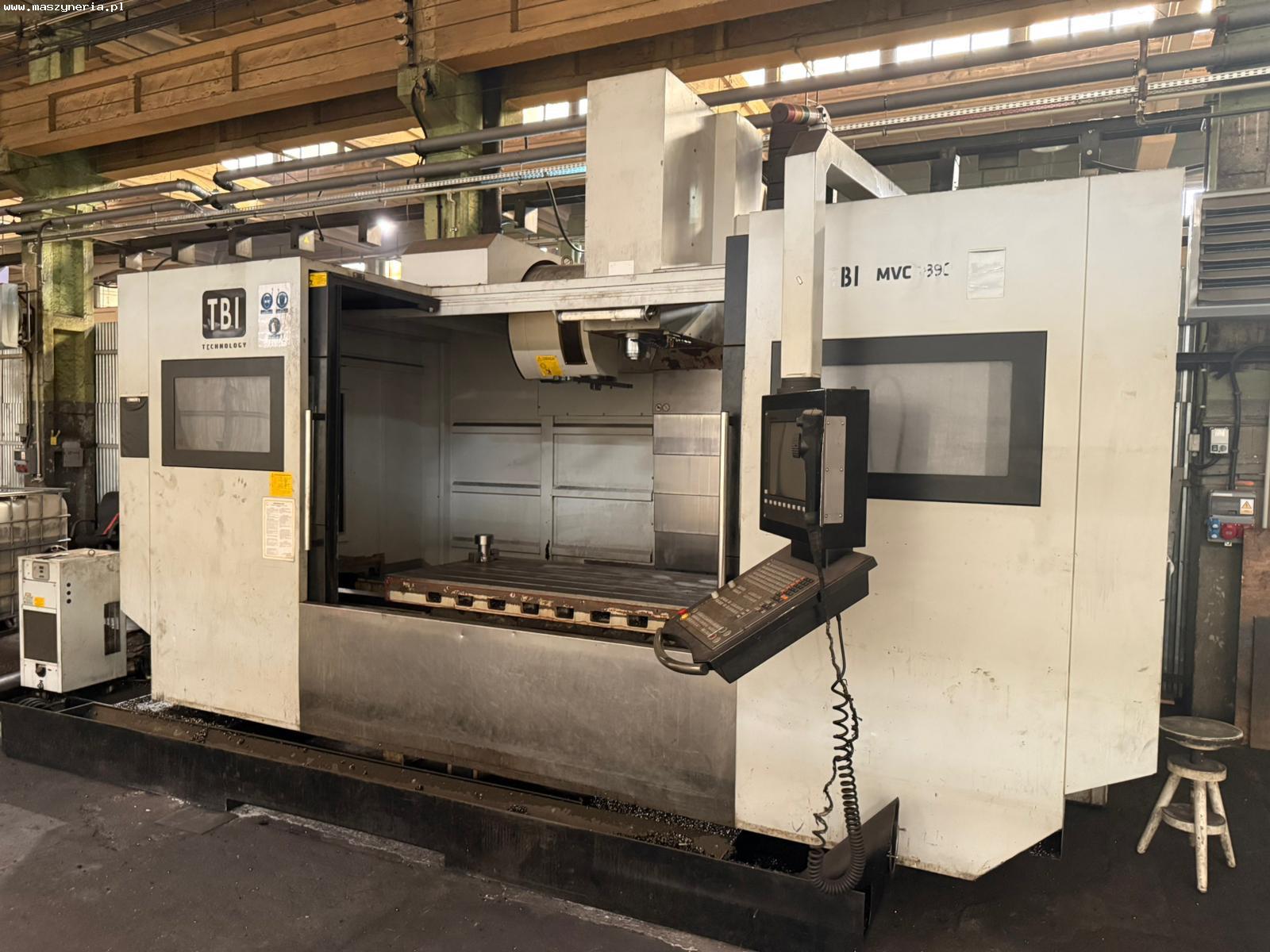

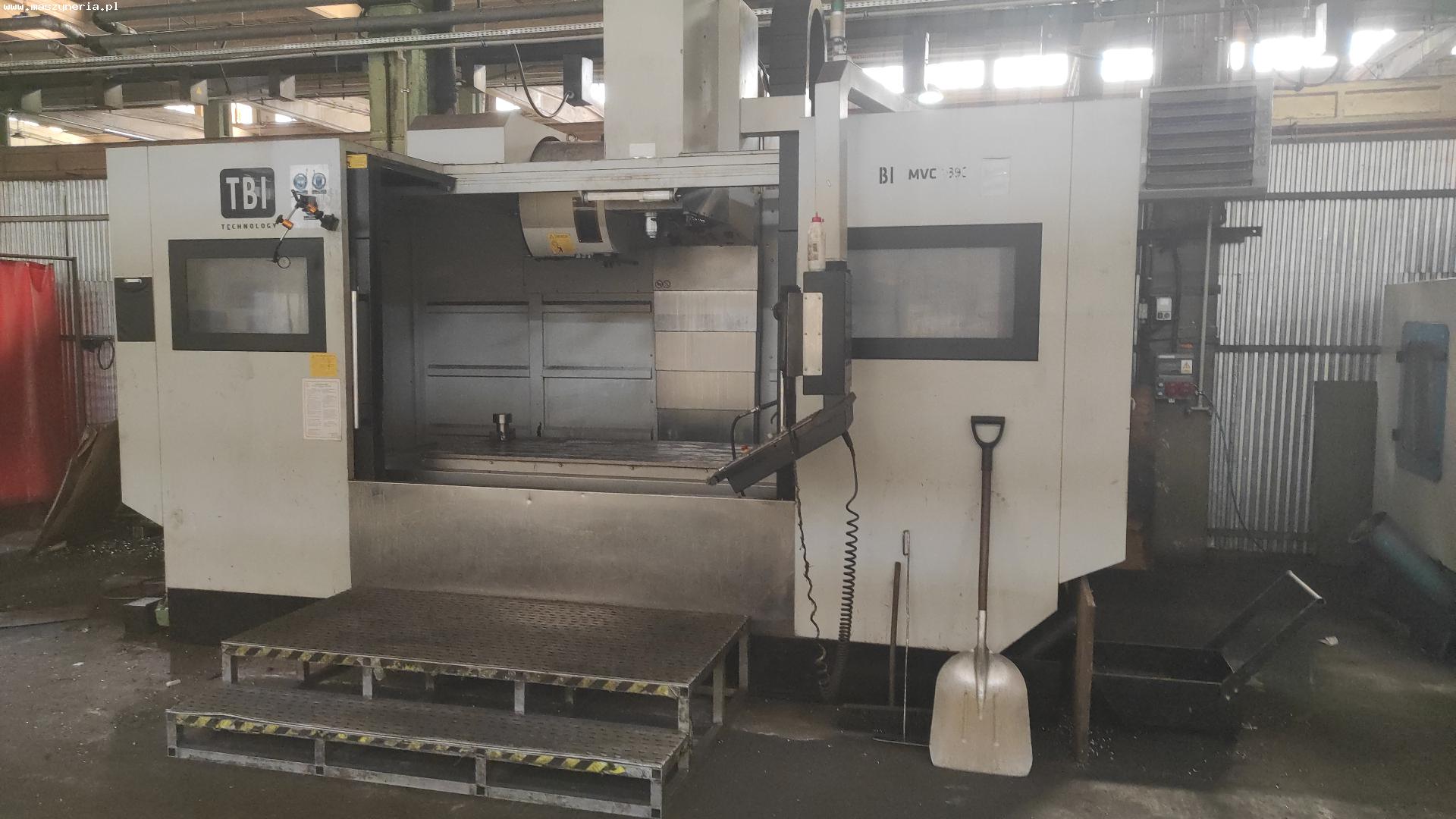

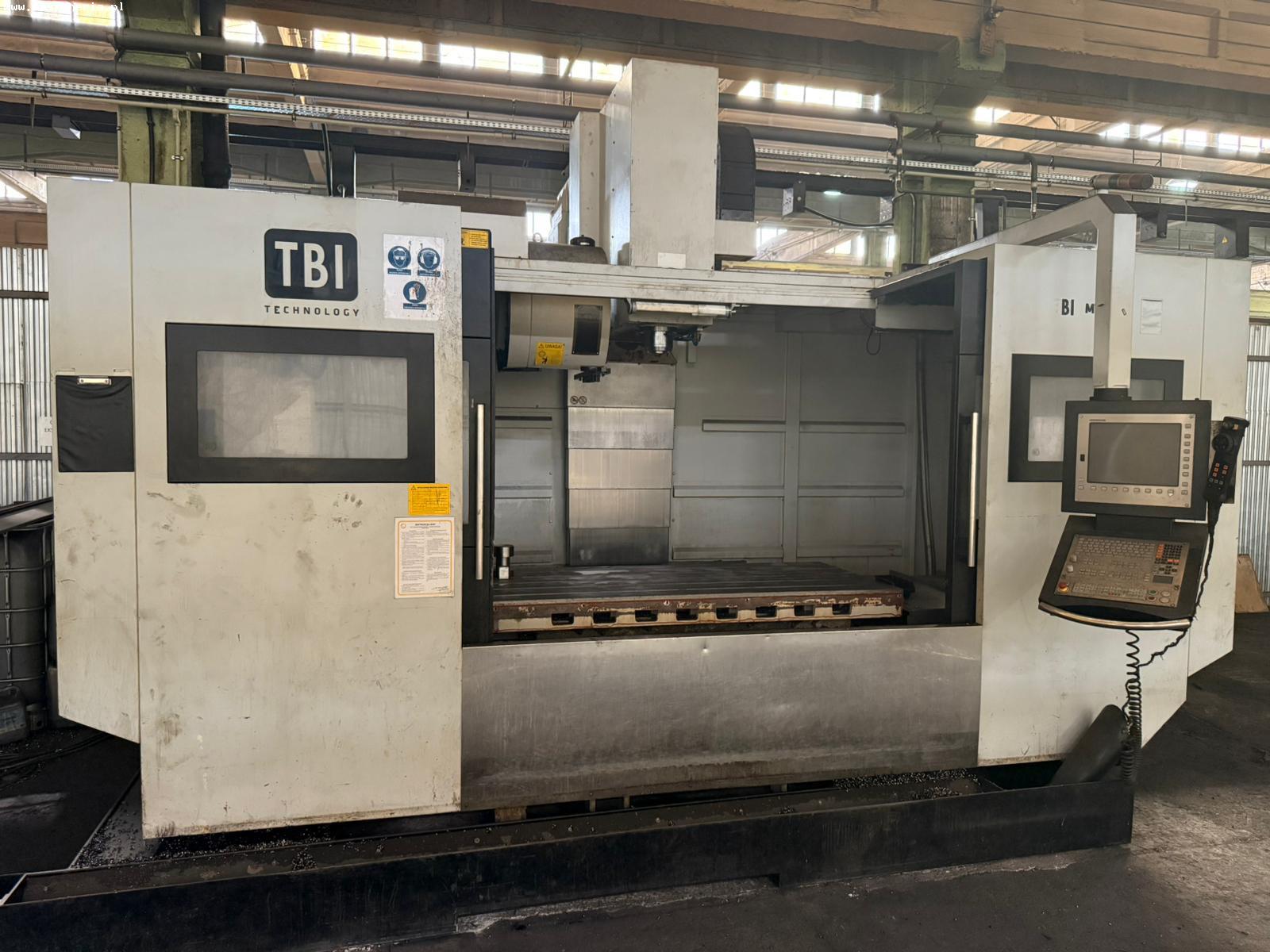

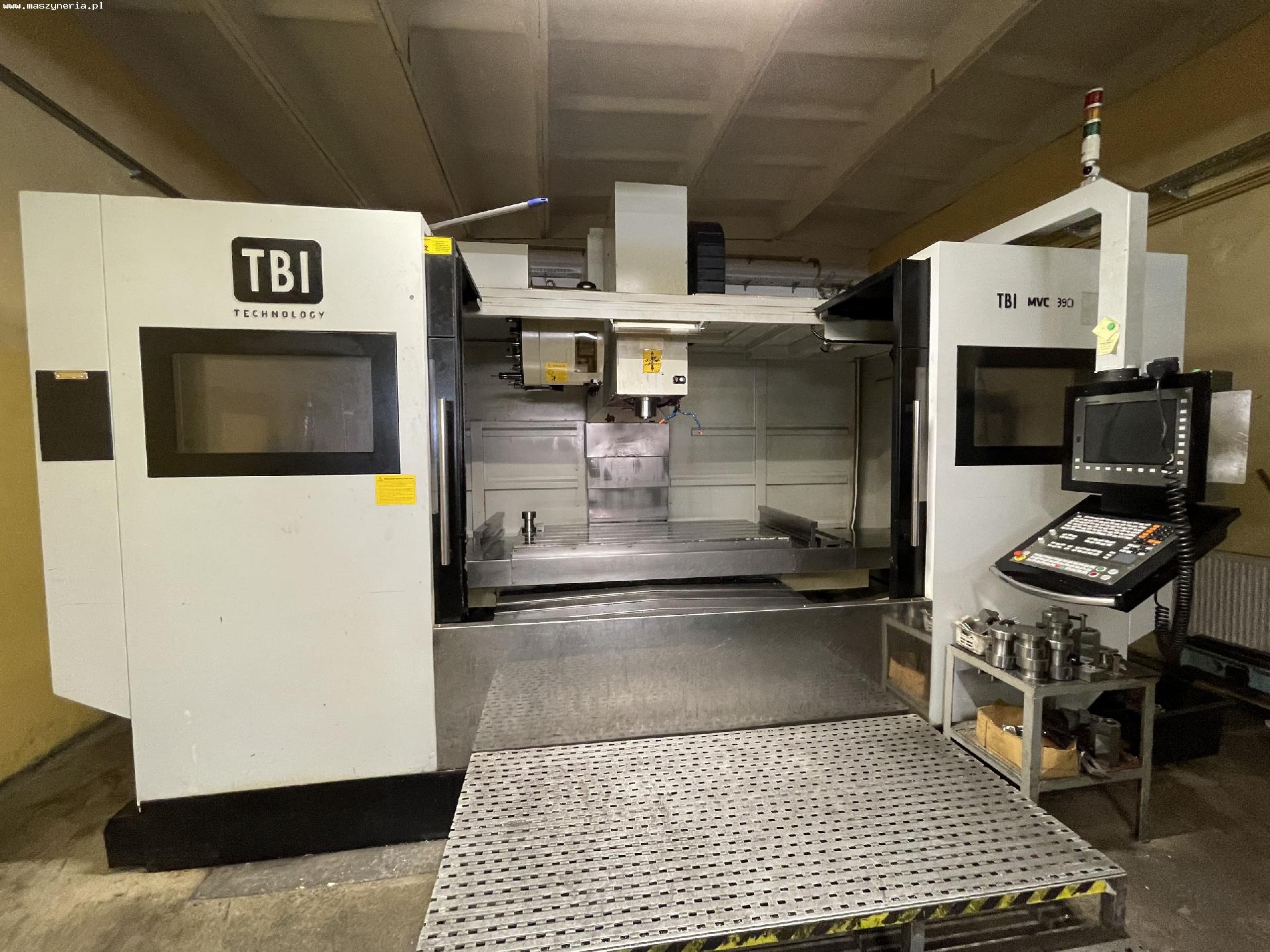

Centro di lavoro verticale CNC TBI MVC 1890

Centro di lavoro verticale CNC TBI MVC 1890 è stato costruito nel 2023 in Polonia da TBI Technology Sp. z o.o. La macchina ha lavorato pochissimo nel corso della sua vita utile. Durante l’ultima manutenzione, il mandrino è stato sostituito con uno nuovo del valore di 10 000 €. Caratteristiche tecniche della fresatrice CNC TBI MVC 1890 - avanzamento sull’asse X/Y/Z: 1800/900/1020 mm - traslazione rapida sull’asse X/Y/Z: 20/20/15 m/min - dimensioni del piano di lavoro (L x L): 1950 x 850 mm - peso massimo del pezzo: 2500 kg - velocità massima di rotazione del mandrino: 12000 rpm - cono del mandrino: SK40 - distanza massima dalla superficie del mandrino a quella del piano di lavoro: 1150 mm - distanza minima dalla superficie del mandrino a quella del piano di lavoro: 250 mm - diametro massimo dell’utensile (posizioni adiacenti vuote/posizioni adiacenti occupate): 150/80 mm - lunghezza massima dell’utensile: 300 mm - peso massimo dell’utensile: 15 kg - precisione di posizionamento: ± 0,005 mm - ripetibilità di posizionamento: ± 0,003 mm - numero delle cave a T: 5 - larghezza delle cave a T: 22 mm - distanza delle cave a T: 150 mm - capacità del serbatoio del refrigerante: 560 l - alimentazione: 400 V - dimensioni (L x L x A): circa 4900 x 3300 x 3600 mm - peso della macchina TBI MVC 1890: 17000 kg Dotazione della fresatrice TBI - controllo CNC: HEIDENHAIN TNC 620 - magazzino utensili a tamburo a 24 posizioni - cambio utensili a doppio braccio - mandrino con stabilizzazione della temperatura - filettatura senza portautensili di compensazione - raffreddamento attraverso il mandrino 20 bar - sistema di soffiaggio del mandrino - sistema di raffreddamento degli utensili con aria e liquido - convogliatore trucioli integrato - sistema di lavaggio trucioli - pistole di lavaggio trucioli - azionamenti digitali degli assi - guide di scorrimento su tutti gli assi - protezioni telescopiche su tutti gli assi - scarico meccanico dell’asse Z - skimmer d’olio (separatore d’olio) - volantino - illuminazione dell’area di lavoro - quadro elettrico con raffreddamento - porta USB e Fast Ethernet
