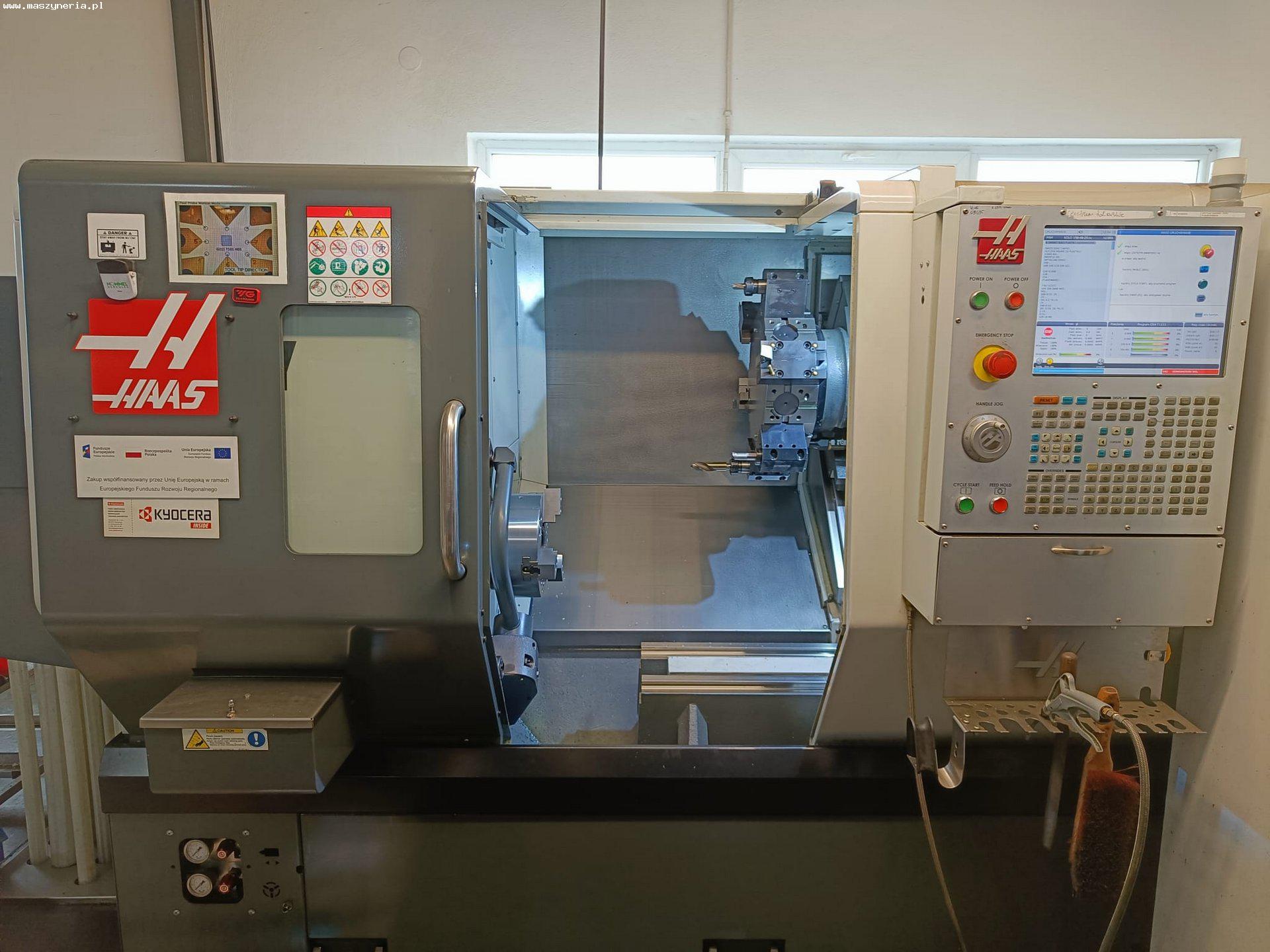

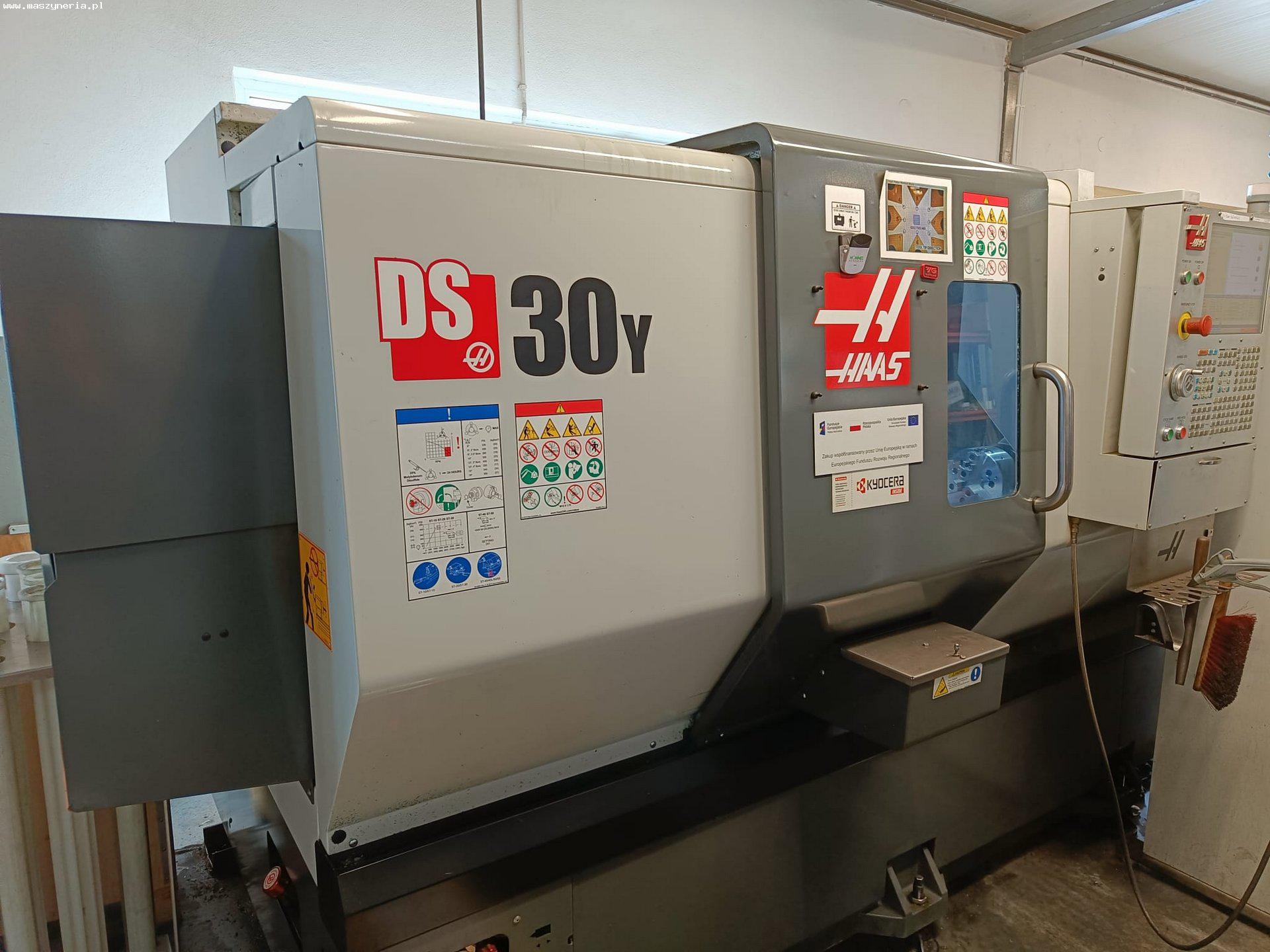

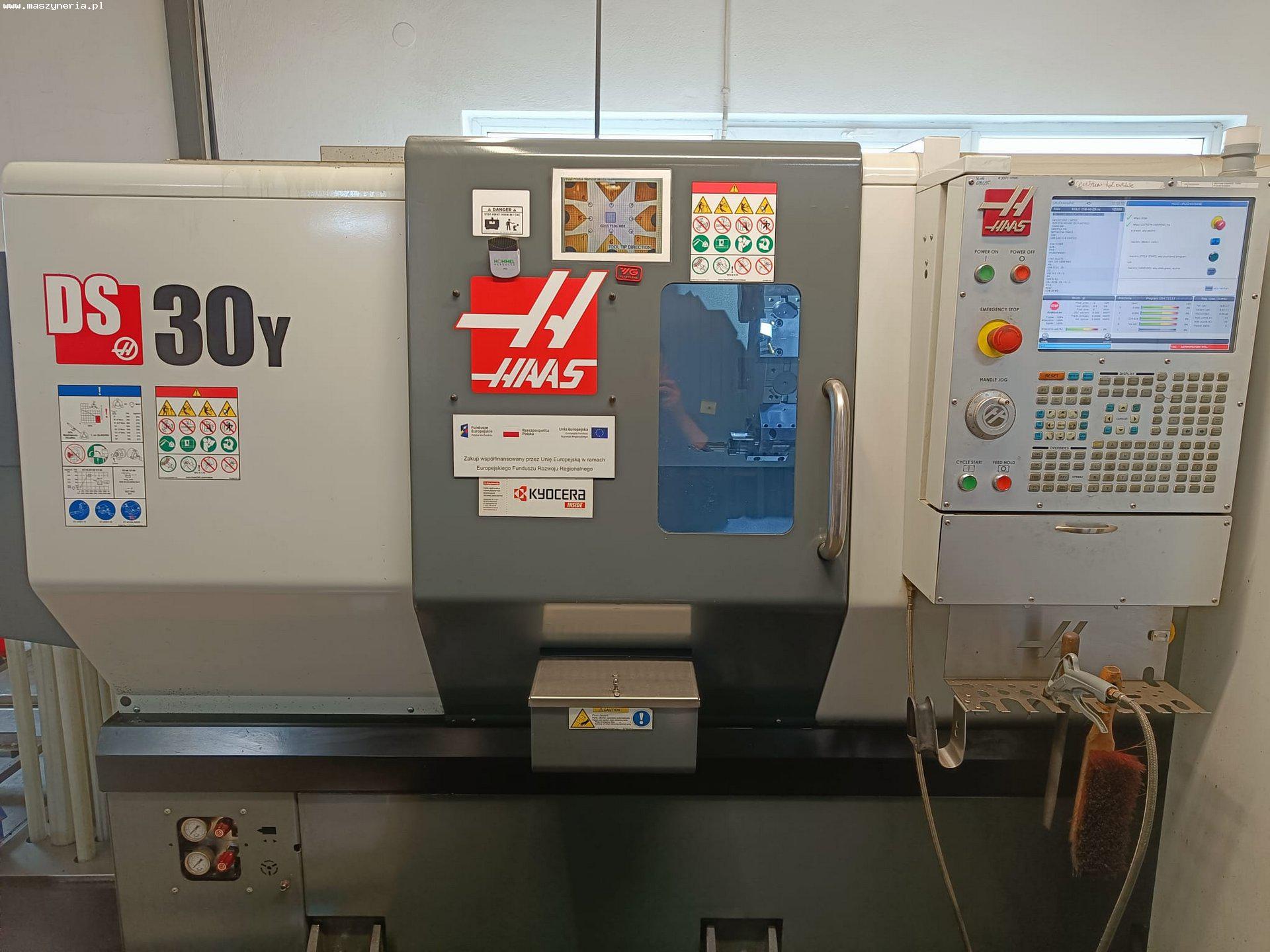

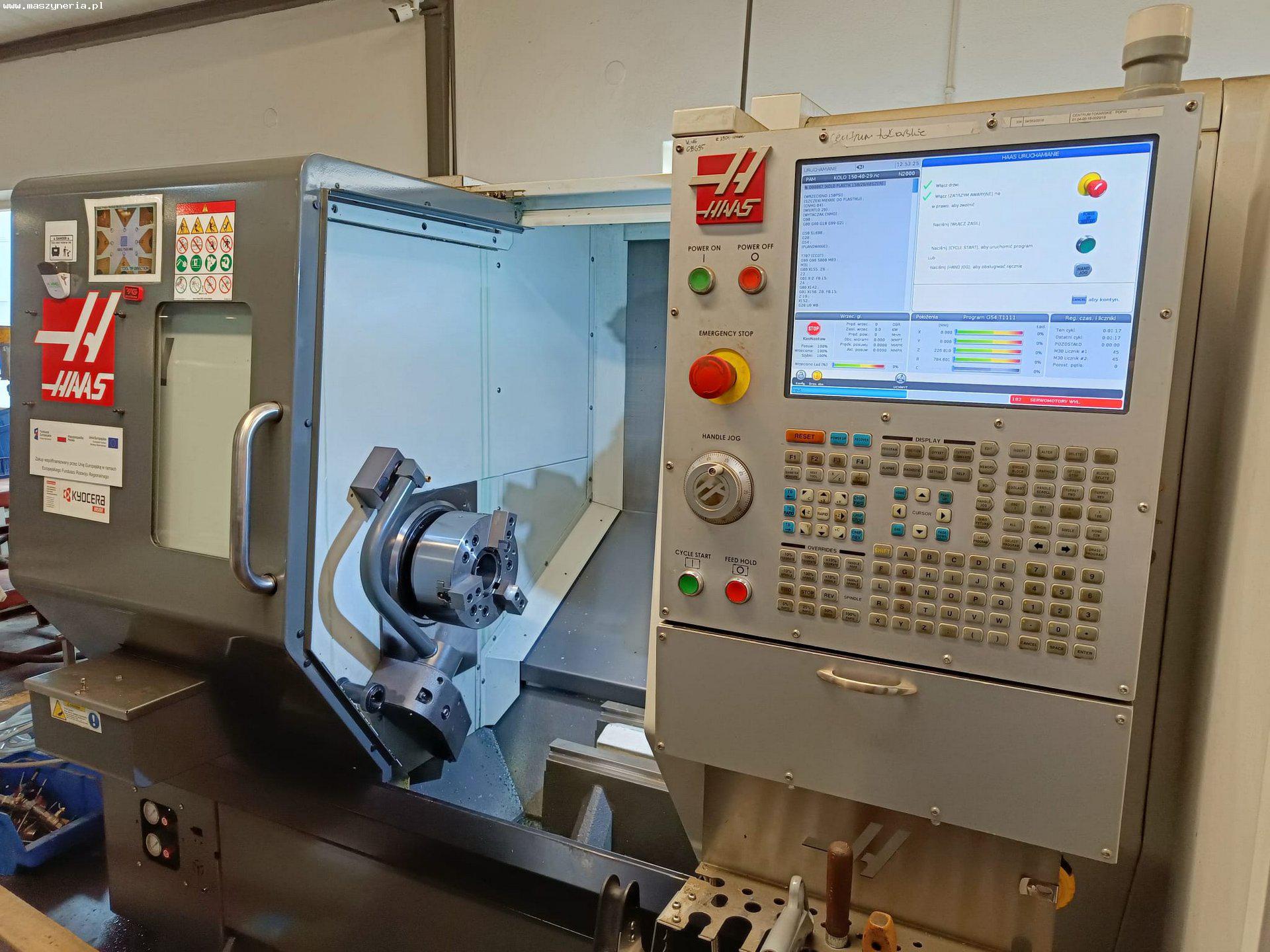

Centro di tornitura CNC HAAS DS-30Y

Centro di tornitura CNC HAAS DS-30Y è stato costruito nel 2019 negli Stati Uniti da HAAS AUTOMATION, INC. La macchina ha lavorato solo 1467 ore nel corso della sua vita utile. Caratteristiche tecniche del tornio per metalli HAAS DS-30Y - Dati generali: diametro massimo di tornitura: 457 mm, diametro massimo della barra: 76 mm, diametro tornibile sul banco: 806 mm, diametro tornibile sul slitta trasversale: 527 mm, avanzamento sull’asse X/Y/Z: 318/50/584 mm, traslazione rapida sull’asse X/Y/Z: 12/12/24 m/min, forza di spinta sull’asse X/Y/Z: 18,2/10,2/22,7 kN, numero di utensili azionati: 12, velocità di rotazione degli utensili azionati: 4000 rpm, potenza di azionamento degli utensili: 9 kW, precisione di posizionamento: ± 0,005 mm, ripetibilità di posizionamento: ± 0,003 mm, ore di funzionamento: 1467 h, tempo di accensione della macchina: 5667 h, capacità del serbatoio del refrigerante: 208 l, pressione dell’aria compressa: 5,5 bar, consumo dell’aria compressa: 113 l/min, alimentazione: 3x 440 V; 50/60 Hz, peso della macchina HAAS DS-30Y: 7221 kg. Mandrino principale : velocità massima di rotazione: 4500 giri/min, coppia massima (a 600 giri/min): 373 Nm, potenza di azionamento: 22,4 kW, diametro del foro: 88,9 mm, diametro del mandrino: 254 mm, estremità del mandrino: A2-6. Mandrino secondario: velocità massima di rotazione: 4800 giri/min, coppia massima (a 700 giri/min): 149 Nm, potenza di azionamento: 14,9 kW, diametro del foro: 51 mm, diametro del mandrino: 210 mm, estremità del mandrino: A2-5. Equipaggiamento del tornio HAAS - controllore CNC: HAAS, asse Y, mandrino secondario, torretta a 12 posizioni tipo BMT65, utensili azionati, sonda di misura automatica dell’utensile, sistema HaasConnect (monitoraggio remoto dello stato della macchina tramite protocollo VNC), mandrino idraulico a 3 griffe con ganasce morbide sul mandrino principale, mandrino idraulico a 3 griffe con ganasce morbide sul pick-up, manopola elettronica, possibilità di filettare senza supporto di compensazione, sistema di rimozione del pezzo programmabile e attivato pneumaticamente, sistema di spurgo del mandrino attivato da codice M, compensazione della temperatura delle viti a sfera, possibilità di collegare un sistema di aria compressa, sistema di raffreddamento con serbatoio del refrigerante estraibile, sistema di lubrificazione centrale automatica, rilevamento precoce dell’interruzione di corrente, raffreddamento CABCOOL per l’armadio di comando, illuminazione dell’area di lavoro.
